Wat is een goed draaionderdeel?

Als u een willekeurige machinewerkplaats binnenloopt, is het geluid dat u als eerste hoort meestal het hoge gejank van een draaibank. Dat is het geluid van het maken van Turning Components. Assen, afstandhouders, bussen, draadstangen: als het rond is en nauwkeurig moet zijn, is het waarschijnlijk gedraaid. Het “draaiende” deel betekent dat het materiaal ronddraait, en een stationair snijgereedschap scheert weg wat niet nodig is. GoedOnderdelen draaien hebben niet alleen de juiste vorm; ze zijn volkomen consistent. Het duizendste deel moet identiek zijn aan het eerste.

Van staaf tot onderdeel: mijn uitzicht vanaf de draaibank

Ik ben Mark en ik bedien al zo'n zestien jaar CNC-draaibanken. Mijn dag begint met een blauwdruk of een CAD-bestand. Een klant heeft een batch nodigOnderdelen draaien, misschien voor een hydraulische pomp of een elektromotor. Het is mijn taak om van die tekening een doos met voltooide onderdelen te maken.

De eerste stap is altijd het instellen. Ik kies het juiste materiaal, staal, aluminium, messing, en laad een ronde staaf in de klauwplaat van de draaibank. Vervolgens heb ik de tools ingesteld. Ik laad voorbewerkingsgereedschappen, nabewerkingsgereedschappen, draadsnijgereedschappen en groefgereedschappen in de revolver. Ieder heeft een specifieke taak. Deze opstelling is alles. Als een stuk gereedschap ook maar een klein beetje afwijkt, is de hele batch fout. Ik neem mijn tijd.

Dan loop ik het eerste deel. Ik doe het langzaam, stap voor stap, en bekijk elke snede. Als het klaar is, haal ik het van de machine. Dit eerste deel is mijn bewijs. Ik meet elke afmeting: diameters met micrometers, lengtes met schuifmaat, schroefdraad met draadmeters. Als deze eerste draaicomponent niet perfect is, pas ik de offsets aan in de besturing van de machine. Pas als het goed is, laat ik de machine het volledige programma automatisch uitvoeren.

Als hij eenmaal draait, doet de draaibank het werk, maar ik loop niet weg. Ik luister. Het snijden van staal heeft een stabiel, scherp geluid. Aluminium is een hoger gejank. Als het geluid verandert, ruwer wordt of begint te klapperen, betekent dit meestal dat het gereedschap bot wordt en vervangen moet worden voordat het de oppervlakteafwerking aantast. Ook controleer ik regelmatig onderdelen. Misschien trek ik er elke dertig stuks één uit om een ​​kritische diameter te meten of een schroefdraad te controleren.

De afwerking van een onderdeel vertelt veel. Een glad, glanzend oppervlak betekent dat de snelheden, voedingen en gereedschap in orde waren. Een ruwe of streperige afwerking betekent dat er iets niet klopt. Soms is het verkrijgen van die perfecte afwerking het moeilijkste deel van het maken van een goed productDraaicomponent .

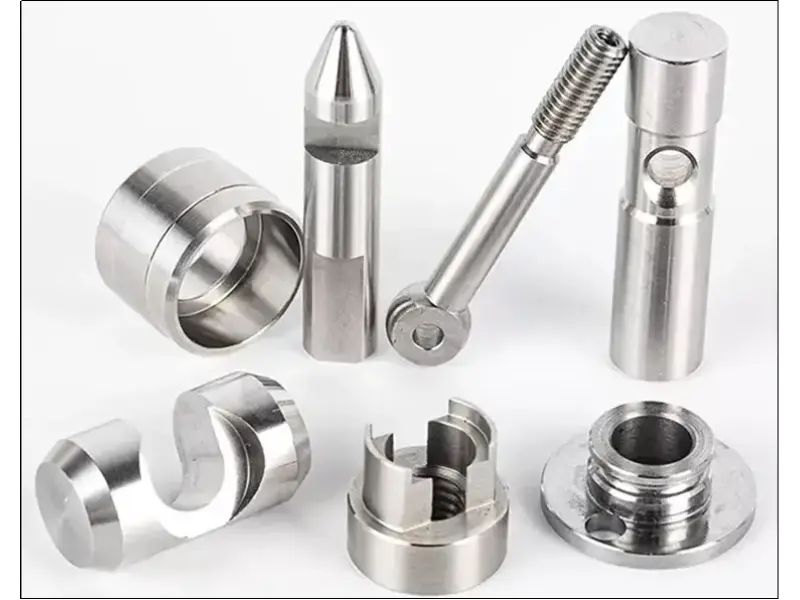

Wij maken allerlei soorten. Soms is het een eenvoudig afstandsstuk, gewoon een stuk aluminium buis dat op lengte is gesneden. Andere keren is het een complexe as met meerdere diameters, groeven voor afdichtingen en fijne schroefdraad. Het proces is hetzelfde, maar de aandacht voor detail maakt het verschil.

Aan het einde van een run is er een doos vol identiekeOnderdelen draaien. Dat is het doel. Als ze mijn bank verlaten, weet ik zeker dat ze precies zullen passen en werken zoals ontworpen. Daar schuilt een stille voldoening in. Je begint met een gewone metalen staaf en eindigt met een onderdeel dat een doel heeft. Dat is waar het om draait.
