Zijn aluminium buisvormige klinknagels het ontbrekende onderdeel in uw lichtgewicht montagestrategie?

Gewichtsvermindering is niet langer alleen een obsessie voor de lucht- en ruimtevaart. Elektrische voertuigen, draagbare elektronica en zelfs fabrikanten van sportartikelen onderzoeken elke gram. BijNuote metalenhebben we gezien hoe ingenieurs uit gewoonte stalen of massieve aluminium klinknagels specificeerden – terwijl een volledig holle aluminium buisvormige klinknagel het werk beter, sneller en lichter zou doen.

Dit artikel laat zien wataluminium buisvormige klinknagelsin werkelijkheid zijn, waar ze beter presteren dan zwaardere alternatieven, en hoe u ze kunt kwalificeren voor uw productielijn.

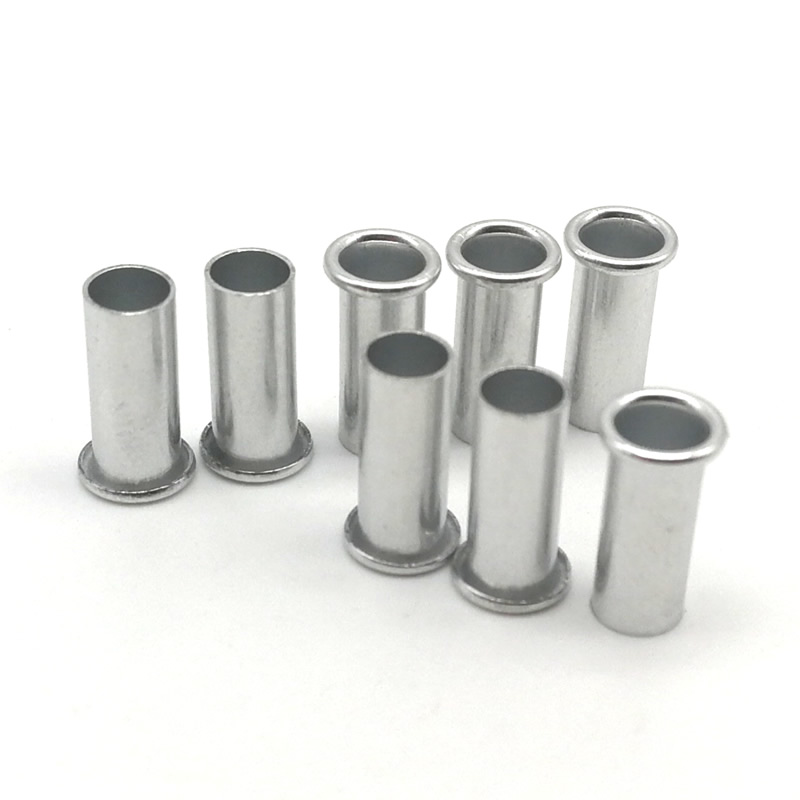

Wat is precies een aluminium buisvormige klinknagel?

In tegenstelling totstevige klinknagels(100% materiaal) ofhalfbuisvormige klinknagels(gedeeltelijk hol), een aluminium buisvormige klinknagel heeft een schacht die hol is vanaf de staart tot aan de kop. De wanddikte is doorgaans 0,20–0,35 mm. Tijdens de installatie rolt deze dunne wand met zeer lage kracht naar buiten, waardoor een schone, uniforme secundaire kop ontstaat.

Zie het als een metalen buis met een voorgevormde dop. Het holle centrum betekent minder materiaal, minder gewicht en minder hardingsenergie.

Bij Nuote Metals produceren we aluminium buisvormige klinknagels uit drie gangbare legeringen: 1100 (zacht, decoratief), 5056 (maritieme kwaliteit, corrosiebestendig) en 6061 (voor algemeen gebruik). De onderstaande tabel vat hun verschillen samen.

Voor 80% van de klanten zijn 5056 aluminium buisklinknagels het juiste antwoord.

Drie praktijkscenario's waarin aluminium buisklinknagels uitblinken

We hebben het niet over theoretische voordelen. Hier zijn daadwerkelijke toepassingen waar klanten naar zijn overgestaptaluminium buisvormige klinknagelsen zag meetbare verbeteringen.

Draagbare elektronica – Voorkomt barsten en gewicht

Een fabrikant van medische apparatuur gebruikte massieve aluminium klinknagels om interne beugels aan een dunne magnesiumbehuizing te bevestigen. Door de hardingskracht scheurde 1,5% van de behuizingen – een dure schrootprijs. Nuote Metals leverde 5056 aluminium buisvormige klinknagels met een schacht van 3 mm. De instelkracht daalde met bijna de helft, scheuren verdwenen en elk apparaat verloor 1,2 gram bevestigingsgewicht. Bij een run van 500.000 eenheden betekent dat een gewichtsbesparing van meer dan een halve ton.

Auto-interieurbekleding – hoge snelheid, lage kracht

Een leverancier uit de automobielsector moest stoffen bekleding op kunststof deurpanelen bevestigen – 800.000 montages per jaar. Stalen halfbuisvormige klinknagels waren overgespecificeerd: de bekleding droeg vrijwel geen belasting. Door over te stappen op 6061 aluminium buisvormige klinknagels werd de cyclustijd van de pers met 35% verkort en werden roestvlekken op de lichtgekleurde stof geëlimineerd. Ook de kosten per klinknagel daalden met 40%.

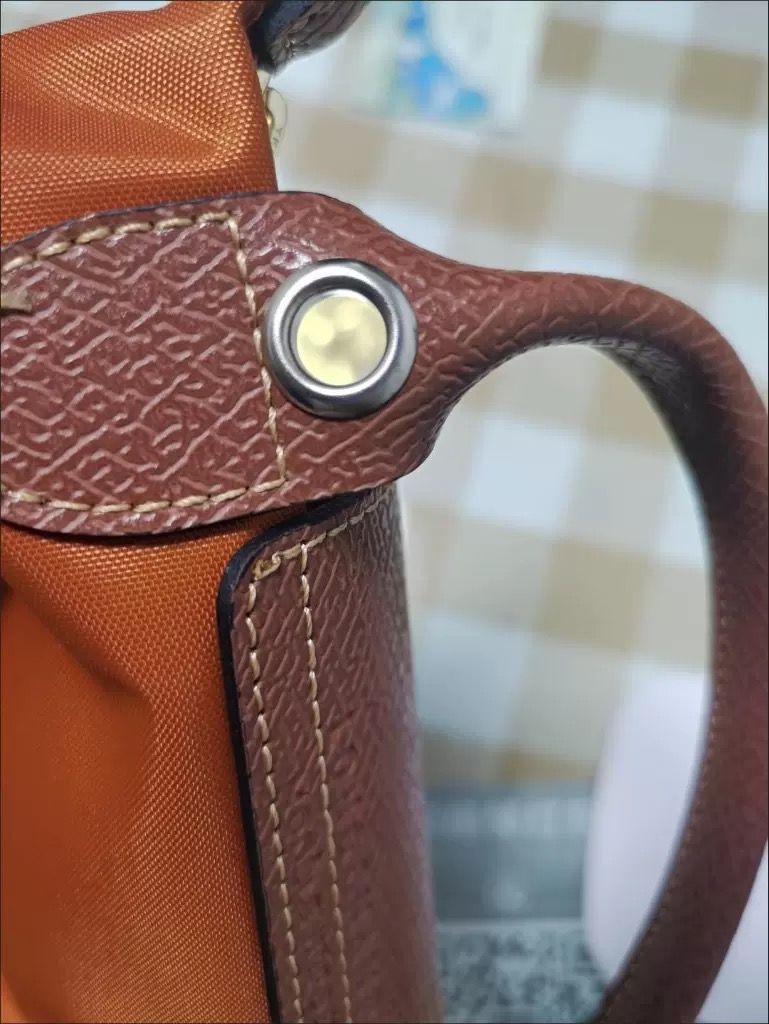

Lederwaren en rugzakken – geen pletten, geen roest

Een rugzakkenmerk wilde een lichtgewicht, niet-roestende klinknagel voor het bevestigen van riemen. Stalen buisvormige klinknagels zijn gecorrodeerd na gebruik buitenshuis; massieve aluminium klinknagels vereisten te veel kracht en verpletterden het nylonweefsel. Nuote Metals adviseerde 5056 aluminium buisvormige klinknagels met een helder geanodiseerde afwerking. De klinknagels zaten netjes door 3 mm band plus 2 mm leer, voegden bijna geen gewicht toe en vertoonden geen corrosie na twee jaar gebruik in het veld.

Technische parameters die u daadwerkelijk kunt gebruiken

Geen vage marketingclaims. Dit zijn de cijfers waar we bij Nuote Metals dagelijks mee werken.

Dimensionaal bereik en toleranties

• Buitendiameter schacht: 1,6 mm tot 8 mm (±0,05 mm)
• Wanddikte: 0,20 mm tot 0,40 mm (±0,03 mm)
• Flensdiameter: 3 mm tot 16 mm (±0,10 mm)
• Totale lengte: 2,5 mm tot 12 mm (±0,10 mm)

Voor schachtdiameters van minder dan 2 mm adviseren wij over het algemeen semi-buisvormig – de wand wordt te dun om betrouwbaar te vormen.

Installatie – wat werkt en wat niet

Omdat de wand dun is, is het plaatsen van aluminium buisvormige klinknagels anders dan het plaatsen van massieve of halfbuisvormige klinknagels.

Kritische succesfactoren

• Gatdiameter: schachtbuitendiameter + 0,05 tot 0,10 mm. Te strak en de muur knikt. Te los en de krul is ongelijkmatig.
• Ontbramen: essentieel. Een verhoogde braam zal de dunne wand splijten.
• Aambeeldprofiel: Gebruik een ondiep concaaf aambeeld. Een plat aambeeld verplettert de krul.
• Slag: Enkele, stevige slag. Sla nooit opnieuw op dezelfde klinknagel – aluminiumwerk verhardt en scheurt.

Aanbevolen instelkracht (5056 legering, 2-3 mm stapel)

De onderstaande tabel toont typische krachtbereiken voor gangbare schachtdiameters.

Deze krachten zijn ongeveer de helft van wat een massieve aluminium klinknagel met dezelfde diameter nodig zou hebben.

Kwaliteit en documentatie – wat wij bieden

Nuote metalen opereert onder ISO 9001:2015. Elke batch vanaluminium buisvormige klinknagelsbevat een partijnummer dat teruggaat tot het certificaat van de grondstoffenfabriek, het productieperslogboek en het eindinspectierapport. We voeren AQL-bemonstering uit volgens ISO 2859 – kritische afmetingen op 1,0, groot op 2,5, klein op 4,0.

We bieden ook RoHS-verklaringen voor alle afwerkingen (gefreesd, helder geanodiseerd, goud/zwart geanodiseerd, chromaatconversie) zonder extra kosten.

Waar aluminium buisvormige klinknagels niet de juiste keuze zijn

We willen dat u correct specificeert en niet alleen bij ons koopt. Gebruik geen aluminium buisvormige klinknagels wanneer:

• Het gewricht zal een schuifkracht van meer dan 50 N ondervinden (ongeveer 5 kg statische belasting)
• De materiaalstapel heeft een totale dikte van meer dan 4 mm
• De omgeving omvat continue onderdompeling in zout water (gebruik in plaats daarvan 316 roestvrijstalen buizen)
• U heeft een structurele verbinding met hoge sterkte nodig (gebruik massief of halfbuisvormig)

Voor die gevallen vervaardigt Nuote Metals massieve en halfbuisvormige klinknagels in aluminium, staal, roestvrij staal, messing en koper. Wij vertellen u eerlijk welk type bij uw toepassing past.

Aan de slag met een proefpakket

De snelste manier om te validerenaluminium buisvormige klinknagelswant uw assemblage is om ze te testen. Nuote Metals biedt gratis monsters van voorraadformaten aan – u betaalt alleen de koerierskosten. Geef de dikte van de materiaalstapel en de gewenste schachtdiameter op, en wij berekenen de aanbevolen looplengte en sturen u drie aangrenzende lengtes om te testen.

Neem contact met ons op met uw stapeldikte, omgeving en jaarvolume. We zullen binnen één werkdag antwoorden met een specifiek legerings- en afwerkingsadvies, technische gegevensbladen en een voorbeeldaanbieding.
