Hoe kiest u de juiste oogjes voor toepassingen van PCB tot lederwaren?

Oogjes versus doorvoertules – het onderscheid dat de prestaties bepaalt

De twee termen worden vaak door elkaar gebruikt. Ze zijn niet hetzelfde product. Het specificeren van de verkeerde leidt tot over-engineering of voortijdige mislukking.

Een structurele vergelijking

De praktische regel vanuit onze productievloer: als het materiaal relatief dun is en de belasting licht tot middelmatig is, gebruik dan een oog. Als het materiaal zwaar canvas, vinyl of een dragend zeildoek is, gebruik dan een doorvoertule. Voor alles daartussenin komt de beslissing meestal neer op de esthetiek van de flens en de gatgrootte.

Materiaalkeuze – Het oogje afstemmen op de omgeving

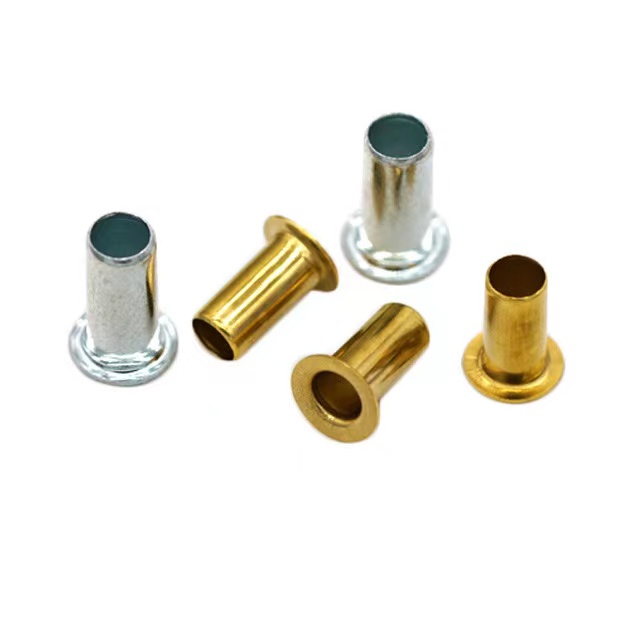

Bij Nuote Metals,oogjeszijn vervaardigd in vijf materialen. Elk lost een ander probleem op.

Materiaalvergelijking

Onze selectielogica:Messing voor elektronica waarbij geleidbaarheid en uiterlijk van belang zijn. Roestvrij staal voor maritieme en chemische omgevingen. Aluminium als gewicht de beperking is. Koper alleen wanneer maximale geleidbaarheid niet onderhandelbaar is. Staal wanneer de kosten domineren en het milieu droog is.

Twee aanvragen uit onze administratie

PCB-doorvoerversterking (messing, platte flens)

Probleem:Een elektronicafabrikant die industriële besturingskaarten produceerde, ondervond dat koperen plaatjes rond doorlopende gaten omhoog gingen na thermische cycli. De gaten werden gebruikt voor transformator- en connectorpoten, en de mechanische spanning van de montage werd rechtstreeks overgebracht naar de soldeerverbinding.

Onze oplossing:Wij leverdenmessing oogjesmet platte flenzen, 2,4 mm buitendiameter, 4 mm cilinderlengte. Deoogjeswerden in de geplateerde gaten gestoken en gerold om een ​​mechanische huls te creëren. Het koperen lichaam absorbeerde de montagespanning en beschermde de koperfolie tegen afbladderen. De binnendiameter was 0,05 mm groter gespecificeerd dan de componentleiding om gemakkelijk inbrengen zonder speling mogelijk te maken.

Resultaat:Het aantal defecten bij het optillen van de remblokken daalde in twaalf maanden productie tot nul. De fabrikant heeft het oog toegevoegd aan hun ontwerpstandaard voor alle doorgaande gaten van zware componenten.

Scharnierconstructie voor draagbaar audioapparaat (vernikkeld messing, gerolde flens)

Probleem:Een fabrikant van draagbare Bluetooth-luidsprekers had een duurzaam, onopvallend draaipunt nodig voor het opvouwbare standaardmechanisme. De behuizing was van ABS-kunststof, 1,8 mm dik. Het oorspronkelijke ontwerp maakte gebruik van een kleine stalen pin die in een plastic naaf werd gedrukt, maar de naaf barstte tijdens de valtests en de pen corrodeerde in vochtige omgevingen.

Onze oplossing:Wij hebben vernikkeld geleverdmessing oogjesmet gerolde flens, binnendiameter 2,0 mm, cilinderlengte 3,5 mm. Het oogje werd in de plastic behuizing geplaatst en diende als versterkt draagvlak voor de scharnierpen. De gerolde flens zorgde voor een glad oppervlak met een laag profiel dat de vouwactie niet hinderde. Vernikkeling voorkwam corrosie en paste bij de metalen afwerking van de luidspreker.

Resultaat:Valtesten uitgevoerd op 1,5 m hoogte op beton zonder naafscheuren. Na 18 maanden productie vertoont de scharnierconstructie geen slijtage of corrosie. De klant heeft de stalen pin volledig geëlimineerd en gebruikt het oog nu zowel als versteviging als als draagvlak.

Technische specificaties – Wat we in huis hebben

Voor PCB-toepassingen kunnen we de schachtdiameter op ±0,02 mm houden als de tolerantie van de componenten dit vereist.

Oogjes – Veelgestelde vragen

Vraag 1: Wanneer moet ik een oogje gebruiken in plaats van een doorvoertule?

A: Gebruik een oogje als het materiaal relatief dun is, de belasting licht tot middelmatig is en een laagprofielafwerking gewenst is. Oogjes zijn bevestigingsmiddelen uit één stuk met een kleinere flens-gatverhouding, waardoor ze geschikt zijn voor kleding, lederwaren, schoenen, elektronica en papierproducten. Gebruik een doorvoertule als het materiaal zwaar canvas, vinyl of een dragend zeil is en het gat groter is dan ongeveer 12 mm. Doorvoertules zijn tweedelig (lichaam en sluitring) en bieden meer versterking voor zware toepassingen. Als uw materiaal minder dan 3 mm dik is en het gat minder dan 12 mm is, is een oogje vrijwel altijd de juiste keuze.

Vraag 2: Welke toleranties zijn het belangrijkst voor PCB-oogjes?

A: Twee toleranties zijn van cruciaal belang. Ten eerste moet de binnendiameter van het oogje worden aangepast aan de componentgeleider, doorgaans 0,05 mm tot 0,20 mm groter dan de diameter van de geleider, om plaatsing zonder binding mogelijk te maken. Ten tweede moet de buitendiameter passen in het gat van de plaat, dat gewoonlijk 0,03 mm tot 0,10 mm groter is dan de buitendiameter van het oog. Als het oogje te los in het bord zit, heeft het geen grip; als het te strak zit, kan het de plaat barsten of vervormen tijdens het inbrengen. Voor kritieke wapening door gaten moet u deze afmetingen expliciet specificeren in plaats van te vertrouwen op handelsgroottes.

Vraag 3: Kunnen oogjes worden gebruikt in buiten- of maritieme toepassingen?

Ja, met het juiste materiaal.RVS oogjes(304 voor algemeen buitengebruik, 316 voor zout water en chloriden) bieden de hoogste corrosieweerstand. 5056 aluminium oogjes bieden een goede corrosiebestendigheid van maritieme kwaliteit bij een lager gewicht. Messing presteert goed in zoet water en milde omstandigheden, maar kan ontzinken bij voortdurende zoutnevel. Koper vormt een beschermende patina en past bij dakbedekking en erfgoedwerk. Staal moet worden geplateerd en wordt niet aanbevolen bij langdurige blootstelling aan vocht. Voor stofconstructies aan de kust of op zee specificeert u roestvrij staal 316 of aluminium 5056.

Vraag 4: Wat is de MOQ en doorlooptijd voor oogjes van Nuote Metals?

A: Onze standaard MOQ is 20.000 stuks voor voorraadformaten. Voor eerste bestellingen of proefruns kunnen we kleinere hoeveelheden verwerken, vanaf slechts 5.000 stuks. We bieden gratis monsters voor voorraadformaten; U betaalt alleen de koerierskosten. Doorlooptijd: 3–5 dagen voor voorraadgroottes; 15–20 dagen voor niet-standaardformaten, inclusief maatwerk. Elke batch bevat een materiaalcertificaat, dimensionaal inspectierapport en RoHS-verklaring. Wij hebben geleverdoogjesaan klanten in meer dan 40 landen. ISO 9001:2015 gecertificeerd.
