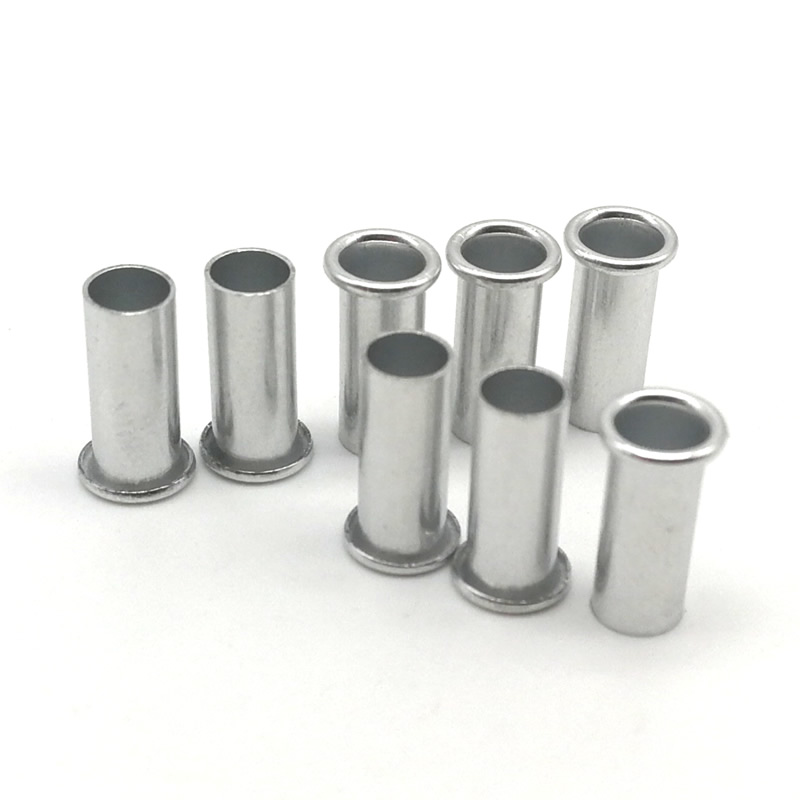

Waarom winnen aluminium buisklinknagels terrein in gewichtsgevoelige en corrosiegevoelige constructies?

De zaak voor volledig buisvormig boven halfbuisvormig aluminium

De meeste kopers blijven in gebrekesemi-buisvormige klinknagelsomdat ze een balans bieden tussen kracht en zetkracht. Maar er is een specifieke reeks toepassingen waarbij volledig buisvormige aluminium klinknagels de betere technische keuze zijn, en geen compromis.

Wanneer Full Tubular wint

De wisselwerking is kracht. Een volbuisvormige aluminium klinknagelbiedt 60-70% van de schuifsterkte van een massieve klinknagel, vergeleken met 80-90% voor semi-buisvormig. Voor structurele verbindingen is dat verschil van belang. Voor al het andere geldt dat niet.

Aluminium buis versus stalen buis – een vergelijking van gewicht en corrosie

Aluminium buisvormige klinknagels concurreren in veel toepassingen rechtstreeks met stalen buisvormige klinknagels. De beslissing komt meestal neer op gewicht versus kracht.

Voor een montage met 1 miljoen klinknagels bespaart het overstappen van stalen naar aluminium buisvormige klinknagels ongeveer 1,45 ton aan bevestigingsgewicht. In automobiel- of ruimtevaarttoepassingen vertaalt zich dat rechtstreeks in brandstof- of energiebesparingen.

Technische specificaties – Onze fabrieksnormen

Bij Nuote Metals,aluminium buisvormige klinknagelsworden vervaardigd volgens de volgende parameters.

Dimensionaal bereik

Voor schachtdiameters kleiner dan 2 mm wordt de wanddikte moeilijk te controleren in een volledig holle configuratie. In die gevallen adviseren wij halfbuisvormige aluminium klinknagels.

Beschikbare legeringen

Standaard afwerkingen

Twee aanvragen uit onze fabrieksgegevens

HVAC-warmtewisselaarvinnen (5056 aluminium buisvormige klinknagels)

Probleem:Een fabrikant van commerciële HVAC-units moest dunne aluminium vinnen aan koperen buizen bevestigen zonder de vinnen te verpletteren. De vinnen waren slechts 0,12 mm dik en het geheel werkte in een condenserende omgeving met constant vocht. Stalen klinknagels zouden corroderen; halfbuisvormige aluminium klinknagels vereisten te veel kracht en vervormden de vinnen.

Onze oplossing:Wij hebben 5056 geleverdaluminium buisvormige klinknagelsmet een schacht van 2 mm en een cilinderlengte van 4 mm, helder geanodiseerd. De volledige buiswand rolde met een kracht van minder dan 400 N – zacht genoeg om vervorming van de vin te voorkomen. De 5056-legering bood corrosieweerstand van maritieme kwaliteit voor de condenserende omgeving.

Resultaat:De klant heeft de vinschade teruggebracht van 3% naar minder dan 0,2%. De HVAC-units hebben 500 uur zoutsproeitests doorstaan ​​zonder dat er corrosie op de klinknagels is opgetreden. De productie duurt al ruim twee jaar.

Montageclips voor zonnepanelen (6061 aluminium buisvormige klinknagels)

Probleem:Een fabrikant van bevestigingsmateriaal voor zonne-energie had een klinknagel nodig om aluminium clips aan paneelframes te bevestigen. De clips moesten bestand zijn tegen 25 jaar blootstelling aan buitenomstandigheden, inclusief UV, regen en temperatuurwisselingen van -40°C tot 85°C. Stalen klinknagels werden afgewezen vanwege het risico op galvanische corrosie bij het aluminium frame.

Onze oplossing:Wij hebben 6061 geleverdaluminium buisvormige klinknagelsmet een schacht van 4 mm en een cilinderlengte van 6 mm, helder geanodiseerd. De 6061-legering zorgde voor de nodige sterkte voor de clipbevestiging, terwijl de geanodiseerde afwerking UV- en corrosiebescherming toevoegde. Dankzij het volledig buisvormige ontwerp kon de clip tijdens de installatie lichtjes draaien, waardoor een secundaire uitlijningsstap werd geëlimineerd.

Resultaat:De montageclips hebben de thermische cyclische en vochtvriestests van IEC 61215 doorstaan. De klant elimineerde de secundaire uitlijningsstap, waardoor de installatietijd met 12 seconden per paneel werd verkort.

Aluminium buisvormige klinknagels – Veelgestelde vragen

Vraag 1: Wat is het verschil tussen aluminium buisvormige en aluminium semi-buisvormige klinknagels?

A: Het verschil is de diepte van het holle gedeelte. Eenaluminium buisvormige klinknagel(volledig buisvormig) is over de gehele schacht hol. Een aluminium halfbuisvormige klinknagel heeft een holle holte die zich slechts 45-55% van de schachtlengte vanaf de staart uitstrekt; het resterende gedeelte is solide. Volledige buisvormige klinknagels vereisen de minste kracht (doorgaans 40-50% van een massieve klinknagel), waardoor ze ideaal zijn voor dunne of zachte materialen. Halfbuisvormige klinknagels bieden een hogere schuifsterkte (80-90% van de vaste stof) en zijn beter voor lichte structurele verbindingen. Bij Nuote Metals vervaardigen we beide configuraties. Voor materiaalstapels van minder dan 3 mm of voor gewichtskritische assemblages is een volledige buis meestal de betere keuze. Voor alles wat dragend is, kies je voor semi-buisvormig.

Vraag 2: Kunnen aluminium buisvormige klinknagels worden gebruikt in buiten- of maritieme omgevingen?

Ja, maar de legering is belangrijk. 5056 aluminium buisvormige klinknagels bevatten magnesium en chroom, waardoor ze uitstekend bestand zijn tegen zout water en atmosferische corrosie. Ze zijn de juiste keuze voor toepassingen aan zee, buiten en met een hoge luchtvochtigheid. 6061 biedt een goede corrosieweerstand voor algemeen gebruik buitenshuis, maar kan in directe zoutnevel terechtkomen. 1100 is uitsluitend bedoeld voor gebruik binnenshuis. Voor de beste corrosiebescherming kiest u voor helder geanodiseerde of chromaatomzettingsafwerkingen. Bij Nuote Metals leveren we 5056 aluminium buisvormige klinknagels met geanodiseerde afwerkingen, speciaal voor maritieme en buitenmontages. Voor continue onderdompeling in zout water raden wij aan om in plaats daarvan over te stappen op 316 roestvrijstalen buisvormige klinknagels.

Vraag 3: Hoe bereken ik de juiste cilinderlengte voor een aluminium buisvormige klinknagel?

A: Omdat aluminium zacht is en de buiswand dun is, is er minder uitstekend materiaal nodig dan bij stalen of halfbuisvormige klinknagels. Gebruik deze formule: Looplengte = Materiaalstapeldikte + 0,4 tot 0,7 mm. Gebruik het onderste uiteinde (0,4 mm) voor zeer zachte materialen: dunne stof, zacht leer, schuim. Gebruik het hogere uiteinde (0,7 mm) voor hardere materialen: stevig plastic, dik leer, meerdere lagen. Voorbeeld: Een aluminium paneel van 1,5 mm verbinden met een kunststof beugel van 0,8 mm – totale stapel 2,3 mm. Voeg 0,5 mm = 2,8 mm cilinderlengte toe. Rond af op de dichtstbijzijnde standaardlengte, meestal 3,0 mm. Gebruik niet de semi-buisvormige formule (stapel + diameter) – deze laat te veel materiaal achter en veroorzaakt een te grote, onstabiele krul. Voor stapels groter dan 4 mm worden volledige buisvormige klinknagels moeilijk te controleren; overstappen op semi-buisvormig. Nuote Metals biedt gratis monsterkits aan met drie aangrenzende lengtes voor testen op uw eigenlijke materiaal.

Vraag 4: Wat is de MOQ en levertijd voor aluminium buisvormige klinknagels van Nuote Metals?

A: Onze standaard MOQ is 20.000 stuks voor voorraadformaten. Voor eerste bestellingen of proefruns kunnen we kleinere hoeveelheden verwerken, vanaf slechts 5.000 stuks. We bieden gratis monsters voor voorraadformaten; U betaalt alleen de koerierskosten. Doorlooptijd: 3–5 dagen voor voorraadgroottes; 15–20 dagen voor niet-standaardformaten, inclusief maatwerk. Elke batch bevat een materiaalcertificaat, dimensionaal inspectierapport en RoHS-verklaring. We hebben aluminium buisklinknagels geleverd aan klanten in meer dan 40 landen. ISO 9001:2015 gecertificeerd.
