Waarom zijn massieve klinknagels nog steeds de gouden standaard voor permanente verbindingen met hoge sterkte in kritieke constructies?

Van de vleugels van een commercieel straalvliegtuig tot het stalen frame van een hangbrug: permanente bevestigingsmiddelen dragen een vertrouwenslast met zich mee die geen enkele tijdelijke oplossing kan evenaren. Van alle verbindingstechnologieën blijven massieve klinknagels de meest vertrouwde keuze als falen geen optie is.Nuote metalenheeft meer dan twintig jaar lang precisiebevestigingsmiddelen vervaardigd, enstevige klinknagelsblijven de basis vormen van onze technische expertise.

Dit artikel biedt een uitgebreid technisch overzicht van massieve klinknagels: hun definitie, classificatie, materiaalopties, toepassingsindustrieën en selectiecriteria. De inhoud is geschreven voor ontwerpingenieurs, inkoopprofessionals en kwaliteitsborgingsspecialisten en volgt de in de sector bewezen EEAT-principes en komt overeen met de zoekintentie van kopers die op zoek zijn naar permanente bevestigingsoplossingen met maximale sterkte.

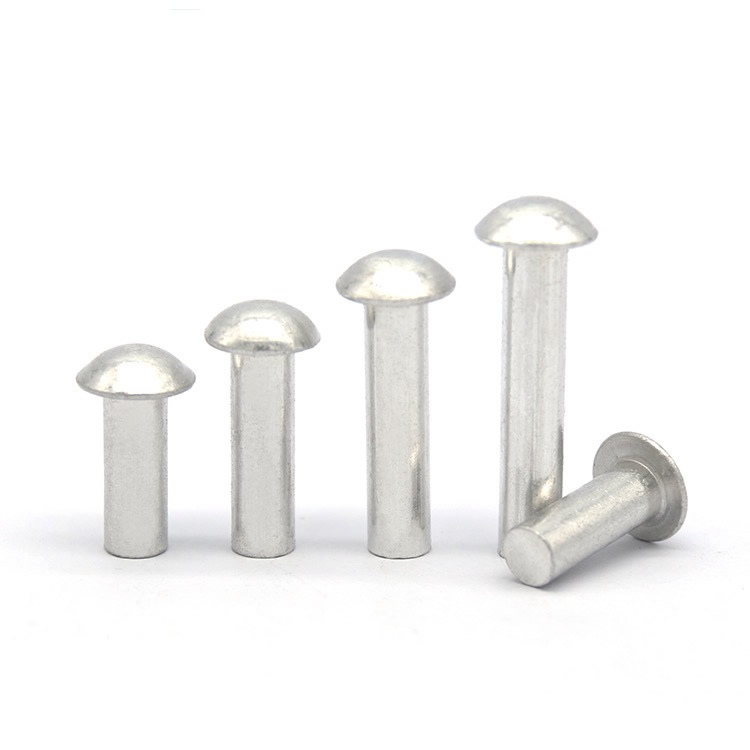

Wat zijn massieve klinknagels? Een duidelijke technische definitie

A stevige klinknagelsis een permanente mechanische sluiting bestaande uit een massieve metalen as met aan één uiteinde een voorgevormde kop. In tegenstelling tot holle of buisvormige alternatieven hebben massieve klinknagels geen interne holte; het hele lichaam is uit één stuk metaal gesmeed. Tijdens de installatie wordt het uiteinde mechanisch vervormd (verstoord) om een ​​tweede kop te creëren, de zogenaamde winkelkop, die de samengevoegde materialen permanent aan elkaar klemt.

Kernkenmerken van massieve klinknagels

Solide constructie uit één stuk: geen holle kern, geen bewegende delen - maximale materiaalintegriteit

Voorgevormde kop: Verkrijgbaar in universele, verzonken of ronde kopconfiguraties

Vervormd staartuiteinde: Na het inbrengen wordt de staart verstoord om een ​​permanente tweede kop te vormen

Hoge schuif- en treksterkte: overtreft de meeste andere soorten bevestigingsmiddelen wat betreft draagvermogen

Permanente verbinding: kan niet worden verwijderd zonder de klinknagel te vernietigen

Deze eigenschappen makenstevige klinknagelsde voorkeurskeuze voor primaire structurele toepassingen in de lucht- en ruimtevaart, zware machines en infrastructuur.

Soorten massieve klinknagels – Passend bij de juiste kopstijl voor de toepassing

Nuote metalen produceert massieve klinknagels in configuraties met meerdere koppen. De onderstaande tabel geeft een overzicht van de meest voorkomende typen en hun aanbevolen toepassingen.

Hoofdstijl	Verschijning	Typische toepassingen
Universele kop (AN470)	Afgeronde koepel met gladde contour	Buitenhuiden van vliegtuigen, algemene structurele montage
Verzonken kop (AN426)	Vlak oppervlak na installatie	Aerodynamische oppervlakken, buitenpanelen die een gladde afwerking vereisen
Ronde kop (608)	Hoogwaardige koepel	Zware machines, bruggenbouw, scheepsbouw
Platte kop	Platte bovenkant met laag profiel	Interieurmontages, toepassingen met beperkte vrije ruimte
Brazier hoofd	Brede, ondiepe koepel	Dun plaatstaal, zachte materialen die een groter draagoppervlak vereisen

Elke hoofdstijl beantwoordt aan specifieke eisen op het gebied van aerodynamische ruimte, speling of lastverdeling. Het selecteren van de verkeerde stijl kan de gezamenlijke prestaties in gevaar brengen of ongewenste oppervlakte-uitsteeksels creëren.

Materialen en afwerkingen voor massieve klinknagels

Materiaalkeuze heeft rechtstreeks invloed op de sterkte, corrosieweerstand, gewicht en kosten. Nuote Metals levert massieve klinknagels in een uitgebreid assortiment metalen en oppervlaktebehandelingen.

Basismetalen en legeringen

Materiaal	Belangrijkste eigenschappen	Typische toepassingen
Aluminium (1100, 2017, 2024, 2117, 5056, 7050)	Lichtgewicht, corrosiebestendig, hoge sterkte-gewichtsverhouding	Vliegtuigromp, vleugels, ruimtevaartconstructies-31
Staal (C1008, C1010)	Hoge sterkte, kosteneffectief, slijtvast	Zware machines, bouwmachines, autochassis-31
Roestvrij staal (304, 316)	Superieure corrosieweerstand, hoge duurzaamheid	Maritieme uitrusting, chemische fabrieken, voedselverwerking-33
Koper	Uitstekende elektrische en thermische geleidbaarheid, oxidatiebestendig	Elektrische aansluitingen, leidingsystemen, remvoeringen-31
Messing	Corrosiebestendig, esthetische uitstraling, goede geleiding	Decoratieve assemblages, elektrische componenten, maritieme hardware

Beschikbare oppervlaktebehandelingen

Blank (ongecoat): Voor interne assemblages waarbij corrosie geen probleem is

Verzinken: Basiscorrosiebescherming voor binnentoepassingen

Cadmium-plating: corrosiebescherming van ruimtevaartkwaliteit (MS/NAS-standaard)

Anodiseren: Voor aluminium klinknagels, verbetert de oppervlaktehardheid en corrosieweerstand

Passivering: Verwijdert bij roestvrij staal oppervlakteverontreinigingen en verbetert de corrosieweerstand

Belangrijke industrieën en kritische toepassingen

Omdatstevige klinknagelsleveren een ongeëvenaarde gewrichtsintegriteit en verschijnen in toepassingen waarbij falen ernstige gevolgen heeft. Nuote Metals heeft massieve klinknagels geleverd aan de volgende veeleisende sectoren.

Lucht- en ruimtevaart

Primaire vliegtuigconstructie: romphuidbevestiging, vleugelliggers, ribverbindingen

Motorcomponenten: montagebeugels, behuizingsconstructies

Stuuroppervlakken: rolroeren, kleppen, roeren, liften

Landingsgestel: structurele verbindingen met hoge belasting

Commerciële vliegtuigen hebben miljoenen massieve klinknagels nodig. Een enkele Boeing 747 bevat bijvoorbeeld bijna 1,5 miljoen bevestigingsmiddelen, waarbij klinknagels met massieve schacht op grote schaal worden gebruikt voor de montage van de primaire structuur. Omdat massieve klinknagels uitstekende vergrendelingseigenschappen bieden, worden ze gebruikt om de primaire structuren van een vliegtuig te monteren, waarbij meestal huiden aan het vliegtuigframe worden bevestigd.

Zware machines en industriële uitrusting

Kraanarmen en chassis: Structurele frameverbindingen

Graafarmen: draaipunten voor hoge belasting

Mijnbouwapparatuur: Slijtvaste structurele verbindingen

Landbouwmachines: Werktuigframes en aanbouwdelen

Bouw en Infrastructuur

Stalen brugconstructie: Vakwerkverbindingen, liggerconstructies

Bouwconstructieframes: permanente ligger-kolomverbindingen

Zendmasten: Stalen roosterverbindingen

Scheepsbouw: Rompplaatverbindingen, schotbevestigingen

Automobiel en transport

Chassisframes: Structurele dwarsbalkverbindingen

Onderdelen van de ophanging: Draagarmconstructies

Remsystemen: voeringbevestigingen, steunplaten

Spoorvervoer: carrosserieconstructies van treinstellen, draaistelframes

Defensie- en militaire uitrusting

Gepantserde voertuigrompen: ballistische verbindingsverbindingen

Constructies van marineschepen: Waterdichte schotten

Militaire vliegtuigen: primaire en secundaire structurele samenstellingen

Voordelen van het kiezen van hoogwaardige massieve klinknagels

Waarom blijven ingenieurs massieve klinknagels specificeren voor de meest kritische constructies ter wereld? Nuote Metals benadrukt de volgende bewezen voordelen.

Voordeel	Beschrijving
Maximale sterkte	Superieure schuif- en trekcapaciteit vergeleken met blinde of buisvormige klinknagels
Permanente verbinding	Eenmaal geïnstalleerd, raakt de verbinding niet los onder trillingen of cyclische belasting
Geen hitteschade	Bij een koudvervormingsinstallatie blijven de materiaaleigenschappen van samengevoegde componenten behouden
Kosteneffectief	Het eenvoudige ontwerp uit één stuk verlaagt de productiekosten in vergelijking met complexe bevestigingsmiddelen
Trillingsbestendig	Geen draden die eruit kunnen lopen: ideaal voor dynamische omgevingen met veel trillingen
Gemakkelijke visuele inspectie	De verbindingskwaliteit kan worden beoordeeld door eenvoudig visueel onderzoek van de gevormde winkelkop
Geen moeren of ringen nodig	Eéncomponentoplossing elimineert extra hardware- en montagestappen

Massieve klinknagels versus alternatieve bevestigingsmiddelen – een vergelijkende analyse

Begrijpen hoe massieve klinknagels zich verhouden tot andere bevestigingsoplossingen is essentieel voor weloverwogen ontwerpbeslissingen.

Bevestigingstype	Kracht	Toegang tot installatie	Kosten per eenheid	Herbruikbaarheid	Trillingsbestendigheid
Stevige klinknagel	Zeer hoog	Beide kanten nodig	Laag	Nee	Uitstekend
Blindklinknagel (Popklinknagel)	Gematigd	Slechts één kant	Medium	Nee	Goed
Semi-buisvormige klinknagel	Goed (80-90% vaste stof)	Beide partijen hadden de voorkeur	Laag	Nee	Goed
Bout en Moer	Hoog	Beide kanten nodig	Middelhoog	Ja	Slecht (vereist borgringen)
Lasverbinding	Zeer hoog	Toegang is afhankelijk van het proces	Hoog	Nee	Goed

Voor belastingkritische gebieden zoals casco's, motoronderdelen en brugspanten blijven massieve klinknagels de onbetwiste keuze vanwege hun combinatie van sterkte, betrouwbaarheid en kosteneffectiviteit.

Belangrijke overwegingen bij het selecteren van massieve klinknagels

Om optimale prestaties van massieve klinknagels te bereiken, evalueert u de volgende parameters voordat u een bestelling plaatst.

1. Materiaalstapeldikte

Meet de totale dikte van de te verbinden materialen

Selecteer een klinknagellengte die zorgt voor een goed uitsteeksel van de staart voor de vorming van de winkelkop (doorgaans 1,5 x schachtdiameter)

2. Vereisten voor schuif- en trekbelasting

Bepaal de maximaal verwachte belastingen tijdens gebruik

Referentie technische gegevensbladen van Nuote Metals voor klinknagelsterktes per diameter en materiaalkwaliteit

3. Blootstelling aan het milieu

Droog gebruik binnenshuis: verzinkt staal of gewoon staal

Buiten of vochtig: roestvrij staal of aluminium met geanodiseerde afwerking

Zoutwater marine: 316 roestvrij staal of titanium

Hoge temperatuur: nikkellegering of titanium

4. Toegang tot beide kanten

Voor een correcte installatie hebben massieve klinknagels toegang tot beide zijden van de verbinding nodig

Als slechts één zijde toegankelijk is, overweeg dan blindklinknagels als alternatief

5. Vereisten voor hoofdstijl

Gelijk aërodynamisch oppervlak: verzonken kop (AN426)

Algemene constructie: Universele kop (AN470)

Maximaal draagoppervlak: Brazierkop

6. Beschikbaarheid van installatieapparatuur

Handleiding: Bucking bar en klinknagelpistool (tweepersoonsbediening)

Halfautomatisch: pneumatische klinknagelknijper

Volledig geautomatiseerd: CNC-klinksystemen voor productie in grote volumes

Best practices voor installatie en kwaliteitsborging

Een correcte installatie is van cruciaal belang om de prestaties te bereiken die van massieve klinknagels worden verwacht. Nuote Metals integreert strenge kwaliteitscontroles in elke productiefase en biedt technische ondersteuning om optimale installatieresultaten te garanderen.

Overzicht installatieproces

Voorbereiding van het gat: boor of pons een gat tot een precieze diameter (doorgaans 0,05–0,10 mm groter dan de schacht van de klinknagel)

Ontbramen: Verwijder alle scherpe randen en bramen om spanningsverhogers te voorkomen

Inbrengen: Steek de klinknagel door uitgelijnde materiaalgaten

Bucking: Plaats de bucking bar tegen de staart van de klinknagel

Stuiteren: Sla op de klinknagelkop met een klinknagelpistool of oefen hydraulische druk uit om de winkelkop te vormen

Kwaliteitscontroleparameters

Schachtconcentriciteit: Zorgt voor een uniforme pasvorm van het gat

Concentriciteit van de kop: Behoudt een consistent uiterlijk en een gelijkmatige verdeling van de belasting

Consistentie van de hardheid: Voorkomt barsten tijdens het stuiken

Afmetingen winkelkop: Hoogte en diameter moeten voldoen aan de specificatie-eisen

【massieve klinknagels】FAQ – Veelgestelde vragen beantwoord

Vraag 1: Wat is het verschil tussen massieve klinknagels en blinde klinknagels?

A: Massieve klinknagels en blindklinknagels dienen verschillende doeleinden, afhankelijk van de vereisten voor toegang tot de installatie en sterkte. Massieve klinknagels zijn bevestigingsmiddelen uit één stuk die voor installatie toegang tot beide zijden van de verbinding vereisen. Ze bieden de hoogste schuif- en treksterkte van alle soorten klinknagels en worden gebruikt voor primaire structurele toepassingen zoals vliegtuigrompen, brugspanten en frames van zware machines. Blindklinknagels (vaak popnagels genoemd) zijn ontworpen voor installatie aan één kant en bestaan ​​uit een klinknagellichaam en een doorn. Hoewel ze gemakkelijker te installeren zijn in kleine ruimtes, bieden blindklinknagels een aanzienlijk lagere sterkte. In lucht- en ruimtevaarttoepassingen kosten massieve klinknagels ongeveer 3 tot 20 cent per stuk, terwijl blinde klinknagels 25 tot 70 cent per stuk kosten, maar toch veel minder sterkte bieden. Nuote Metals adviseert massieve klinknagels voor alle belastingkritische, permanente structurele verbindingen.

Vraag 2: Hoe bepaal ik de juiste lengte van de massieve klinknagel voor mijn montage?

A: De juiste klinknagellengte wordt berekend op basis van de totale materiaalstapeldikte plus de lengte die nodig is om een ​​goede winkelkop te vormen. De standaardformule is: klinknagellengte = materiaalstapeldikte + 1,5 x klinknageldiameter. Als u bijvoorbeeld twee platen met een totale dikte van 4,0 mm verbindt met een klinknagel met een diameter van 4,0 mm, is de aanbevolen klinknagellengte 4,0 mm + (1,5 × 4,0 mm) = 10,0 mm. De 6,0 mm die buiten het materiaal uitsteekt, levert voldoende materiaal op om een ​​winkelkop met de juiste hoogte en diameter te vormen. Voor hardere materialen of grotere eisen aan de winkelruimte kan een langer uitsteeksel nodig zijn. Nuote Metals biedt gedetailleerde lengteselectietabellen voor alle materiaalcombinaties en diametermaten, variërend van microklinknagels van minder dan 1,6 mm tot grote structurele klinknagels van meer dan 12,0 mm.

Vraag 3: Kunnen massieve klinknagels worden gebruikt met composietmaterialen in moderne vliegtuigen?

Ja, maar met speciale overwegingen. Moderne vliegtuigen zoals de Boeing 787 zijn voor ongeveer 50 procent uit composietmaterialen vervaardigd. Massieve klinknagels kunnen worden gebruikt met composieten, maar de installatieparameters verschillen aanzienlijk van metaal-op-metaal klinknagels. Composietmaterialen zijn gevoeliger voor klemdruk en gattoleranties. Het gebruik van standaard massieve klinknagels ontworpen voor aluminium kan delaminatie of barsten rond het bevestigingsgat veroorzaken. Nuote Metals biedt gespecialiseerde massieve klinknagels met geoptimaliseerde kopgeometrie en gecontroleerde stuikeigenschappen voor composiettoepassingen. Bovendien heeft de lucht- en ruimtevaartindustrie nieuwe legeringsformuleringen ontwikkeld waarmee massieve klinknagelbodems kunnen uitzetten tot 1,7 keer de oorspronkelijke schachtdiameter zonder scheuren in het oppervlak, vergeleken met de traditionele 1,5 keer. Voor composietassemblages raadt Nuote Metals aan om ons engineeringteam te raadplegen voor materiaalspecifieke installatieparameters.

Waarom Nuote Metals een vertrouwde partner is voor massieve klinknagels

Het vervaardigen van massieve klinknagels vereist precisie in elke fase: van draadtrekken tot warmtebehandeling.Nuote metalenbrengt twee decennia ervaring op het gebied van koude kop en productie van bevestigingsmiddelen met zich mee voor elke bestelling.

ISO 9001:2015-gecertificeerde faciliteiten: volledige traceerbaarheid van de inkoop van grondstoffen tot de afgewerkte verpakking

Eigen ontwikkeling van gereedschappen: op maat gemaakte klinknagelkopstijlen en schachtconfiguraties ontwikkeld binnen twee weken

Uitgebreide materiaalinventaris: aluminium (1100 tot en met 7050), staal, roestvrij staal, koper, messing en titanium

Statistische procescontrole (SPC): Elke productiebatch wordt gecontroleerd op diameter, kophoogte, concentriciteit en hardheid

Testen door derden: verificatie van mechanische eigenschappen, zoutsproeitesten en maatinspectie

Wereldwijde logistieke mogelijkheden: consistente doorlooptijden voor zowel standaard als op maat gemaakte massieve klinknagels

Technisch engineeringteam: gratis applicatie-engineering, probleemoplossing voor installatie en foutanalyse

De mondiale markt voor vaste klinknagels werd in 2025 geschat op ongeveer 3,78 miljard dollar en zal naar verwachting in 2032 4,58 miljard dollar bereiken, met een CAGR van 2,8%. Terwijl de vraag naar betrouwbare permanente bevestigingen blijft groeien in de lucht- en ruimtevaart-, automobiel- en industriële sectoren, is Nuote Metals gepositioneerd om aan de meest veeleisende specificaties te voldoen.
