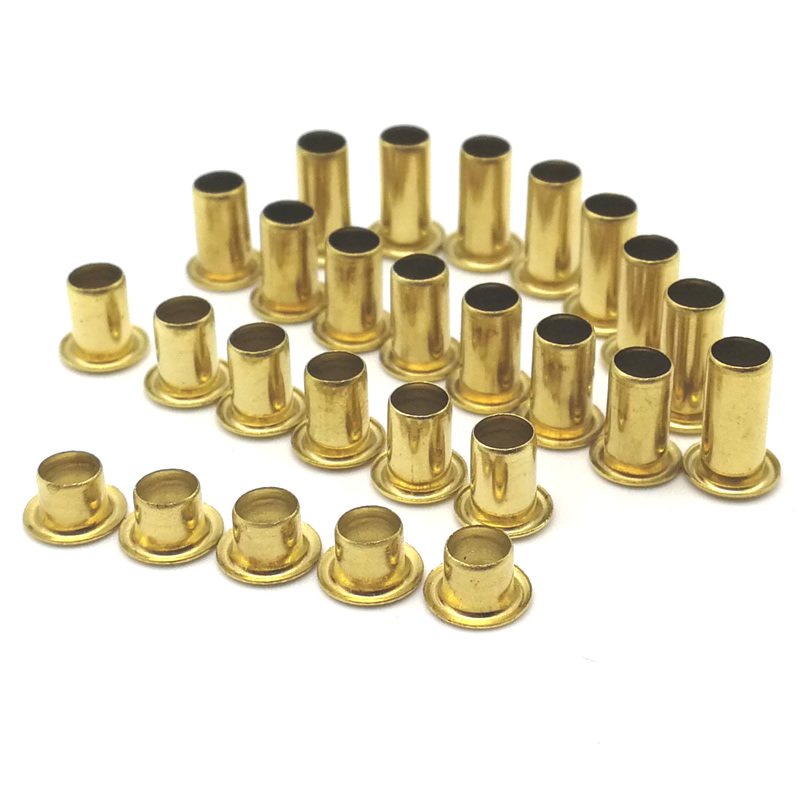

Messing oogjes van 5 mm

Een riem is zo goed als zijn gaten. Te strak, het leer rekt uit. Te los, de gesp glijdt weg. En als het oog roest of er doorheen trekt, is de riem kapot. Voor lederwarenmakers is de keuze van het oogje geen detail; het is een duurzaamheidsbeslissing.

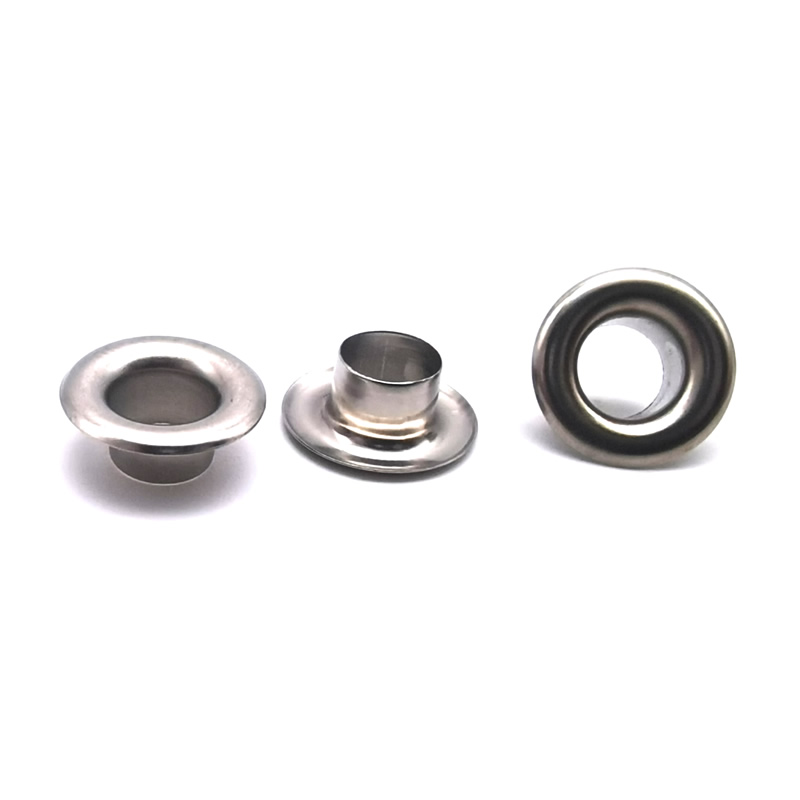

Nuote Metals produceertMessing oogjes van 5 mmspecifiek voor leer, canvas en zware stoffen. De binnendiameter van 5 mm is geschikt voor standaard riemtanden, touwwerk en kleine hardware. Deze oogjes zijn gemaakt van C2680-messing (hoger zinkgehalte voor verhoogde hardheid) met optionele vernikkeling en zijn bestand tegen zweet, vocht en dagelijkse slijtage. Deze pagina leidt u door één echte bestelling van een riemfabrikant en geeft u vervolgens de technische gegevens en kwaliteitscontroles achter elk stuk.

Het verhaal van één klant – 20 oogjes per riem, nul storingen

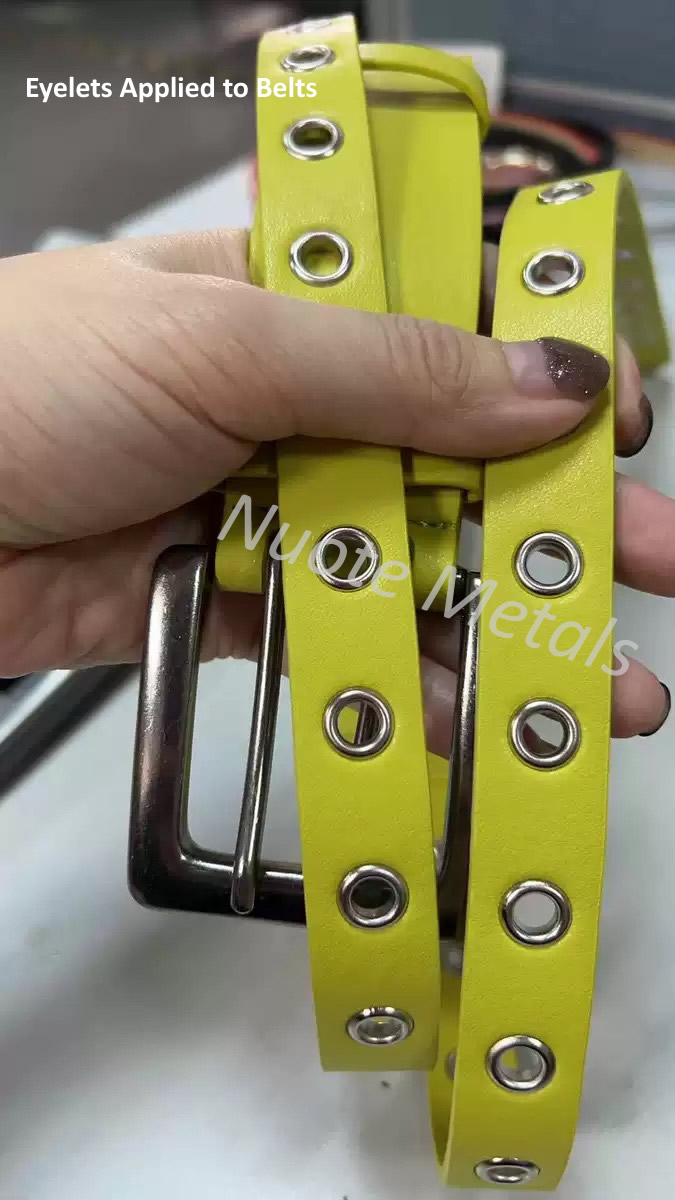

Een middelgrote leerwerkplaats produceerde op maat gemaakte riemen voor particuliere en zakelijke klanten. Hun kenmerkende ontwerp bestond uit een verwijderbare gesp met 10 verstelgaten aan elke kant – 20 koperen oogjes van 5 mm per riem. De originele oogjes waren van ruw messing zonder beplating. Na een paar maanden gebruik werd het koper dof en lieten groene vlekken achter op het leer. Erger nog, sommige oogjes gingen los omdat de looplengte te kort was voor het 3,5 mm dikke leer.

De werkplaatseigenaar nam contact op met Nuote Metals voor een oplossing. We hebben C2680 messing oogjes van 5 mm messing geleverd met vernikkeling, met een cilinderlengte van 5 mm (geschikt voor leer van 3,5–4,0 mm). De vernikkeling voorkwam aanslag en paste bij de zilveren gespafwerking. De brede flens van 9 mm verdeelde de spanning gelijkmatig, waardoor doortrekken werd geëlimineerd.

De werkplaats bestelde eerst 10.000 zeilringen als proef, genoeg voor 500 riemen. Na drie maanden slijtagetests en feedback van klanten plaatsten ze een productieorder voor 300.000 stuks. Daaropvolgende jaarlijkse bestellingen varieerden van 300.000 tot 500.000 oogjes. Elke riem maakt gebruik van precies 20 van onze oogjes, en er zijn nul gerapporteerde veldfouten.

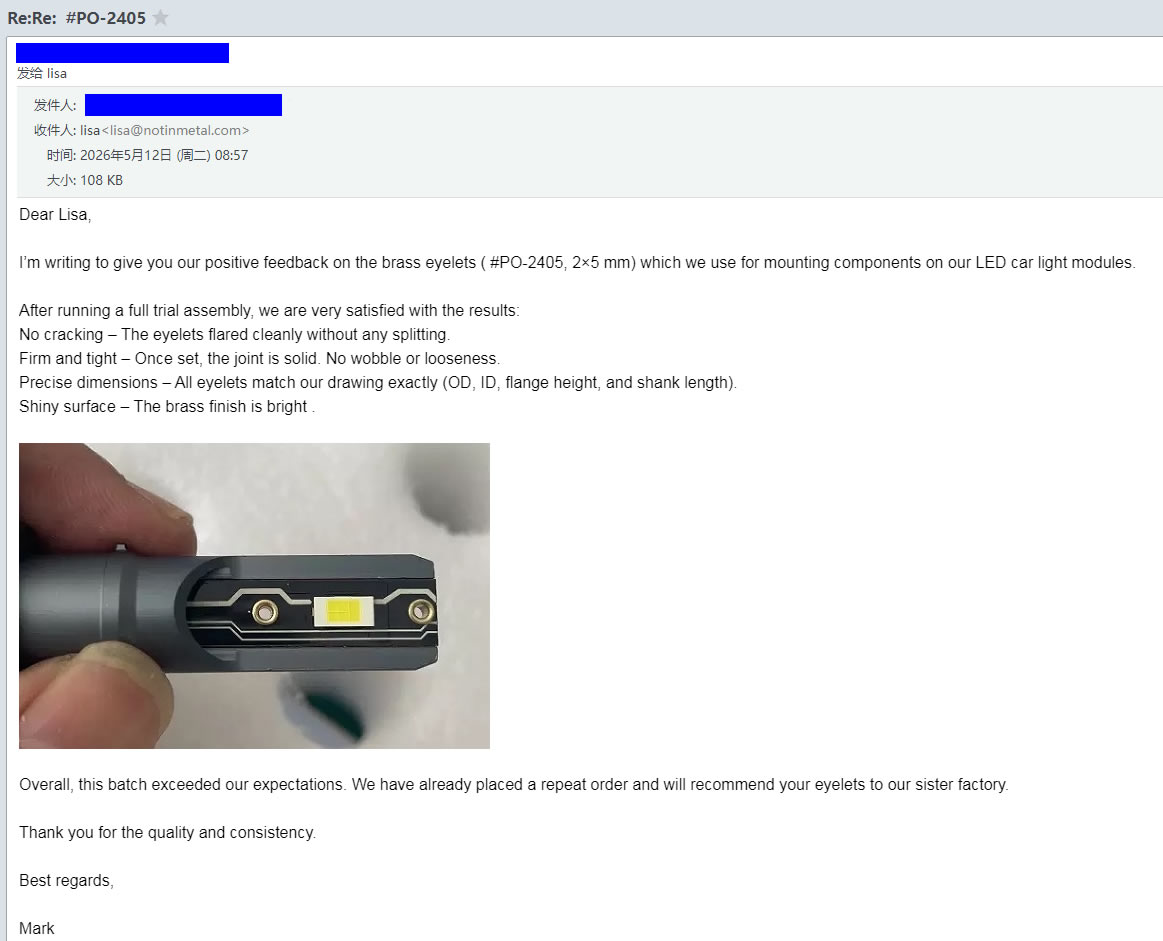

Echte klantfeedback

Technische parameters – Wat maakt een messing oogje van 5 mm

Materiaal- en afwerkingsopties

Voor de riemkast werd gekozen voor C2680-messing met vernikkeling vanwege de verhoogde hardheid en corrosiebestendigheid.

Standaardafmetingen (binnendiameter 5 mm)

Voor leer van 3,5 mm dik adviseren wij een looplengte van 5,0 mm – hierdoor blijft er 1,5 mm over voor de gerolde clinch.

Mechanische gegevens (ingesteld in 3,5 mm leer)

Hoe we oogjes maken - zie de video

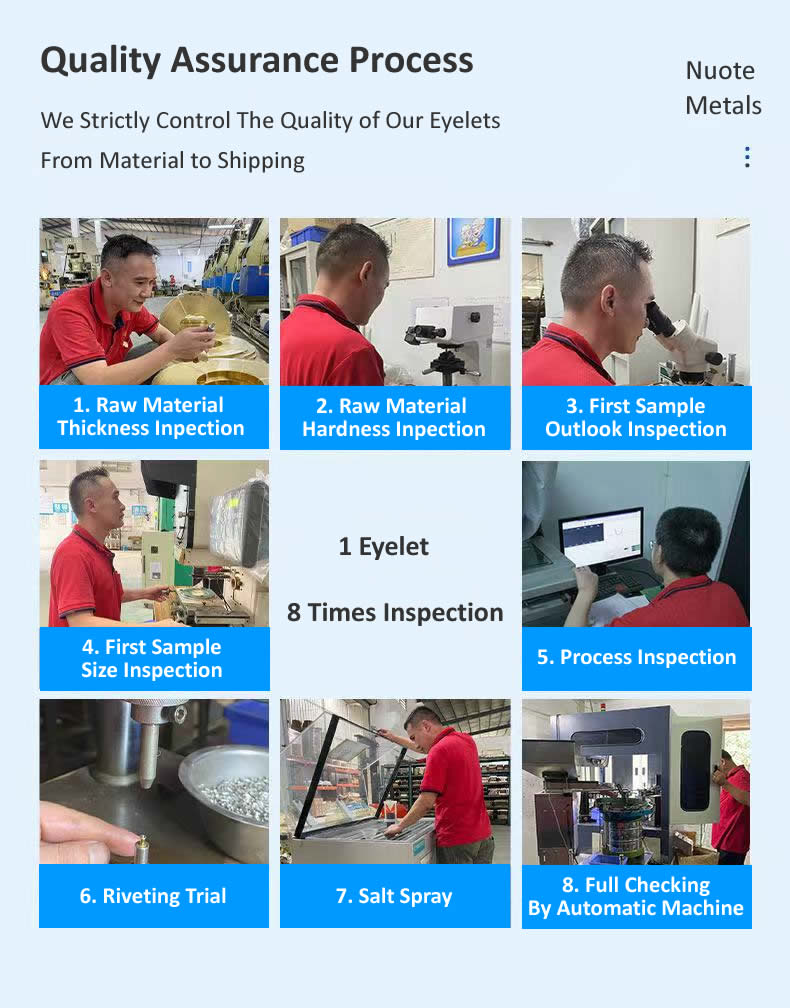

Hoe wij de kwaliteit controleren – Eén oogje, acht controles

We voeren geen willekeurige batchtests uit. Elke bestelling van koperen oogjes van 5 mm doorloopt een gedocumenteerde reeks met behulp van gekalibreerde instrumenten.

• Controle van de diameter van de grondstoffen– Binnenkomende koperdraad wordt gemeten met een digitale micrometer (±0,001 mm). Weigeren indien buiten 5,00 ±0,02 mm.
• Hardheidscontrole van grondstoffen– Rockwell-hardheidsmeter (HRB). Acceptabel bereik voor C2680: HRB 65–80.
• Controle op uiterlijk van het eerste artikel– Eerste 10 oogjes onderzocht onder een microscoop van 20×. Zoek naar scheuren, bramen of ongelijkmatige flens.
• Eerste artikel maatcontrole– Gebruik van een schuifmaat, micrometer en optische comparator. Kopdiameter, flensdikte, binnendiameter, cilinderlengte en concentriciteit worden allemaal geregistreerd.
• Inspectie tijdens het proces– 5 oogjes per 500 stuks. Controleer de binnendiameter en de lengte van de loop met een go/no-go-meter.
• Testinstelling (proefklinken) –Plaats elke 2.000 stuks 3 oogjes in proefleer (dezelfde dikte als die van de klant). Inspecteer de clinch-symmetrie en trekweerstand.
• Zoutsproeitest (indien vernikkeld)– ASTM B117, minimaal 96 uur. Certificaat afgegeven per batch.
• Laatste uitgaande inspectie– 100% optische sortering (camera's controleren ID, flens, lengte). Vervolgens werd het AQL-monster (niveau II, 1.0) handmatig geverifieerd met schuifmaat en projector.

Onze interne inspectieapparatuur

Wij gebruiken de volgende gekalibreerde instrumenten om elke batch te verifiëren:

Alle apparatuur wordt jaarlijks gekalibreerd door een geaccrediteerd extern laboratorium. Gegevens worden vijf jaar bewaard.

Wat u ontvangt bij elke bestelling

• Molentestcertificaat (C2680 messingsamenstelling)
• Dimensionaal inspectierapport (10 stuks gemeten)
• Certificaat van vernikkelingsdikte (indien geplateerd)
• Zoutsproeitestcertificaat (indien aangevraagd)
• Conformiteitscertificaat (ondertekend, batch-traceerbaar)

Nuote Metals is ISO 9001:2015 gecertificeerd. RoHS- en REACH-verklaringen verstrekt.

Beleid voor riemmakers en andere klanten

• Monsters– 20–50 gratis stuks voor standaardmaten van 5 mm (klant betaalt verzendkosten). Test op je echte leer.
• Proefbestelling– 10.000 stuks aanbevolen voor eerste validatie.
• Productie MOQ– 30.000 stuks (vernikkeld C2680)
• Levertijd (voorraad)– 5-7 werkdagen
• Doorlooptijd (aangepast vat)– 10–12 dagen
• Gereedschapskosten– Geen voor standaard 5 mm gereedschap

Drie vragen die we vaak beantwoorden

Vraag 1: Mijn leren riem is 3,5 mm dik. Welke cilinderlengte moet ik kiezen voor een messing oogje van 5 mm gemaakt van C2680?

A: Selecteer een cilinderlengte die 1,0–1,5 mm langer is dan uw materiaaldikte. Gebruik voor leer van 3,5 mm een ​​cilinder van 5,0 mm. Er blijft dan 1,5 mm vat over om naar buiten te rollen. Te kort (4,0 mm) en de clinch zal zwak zijn. Te lang (6,0 mm) en de loop kan kreuken. Voor de bovenstaande riemmaker hebben we lopen van 5,0 mm geleverd. C2680 messing is iets harder dan C2600, waardoor het de clinch steviger vasthoudt. Als uw leer varieert (bijvoorbeeld 4,0 mm bij de vouw), stuur ons dan een monster en wij adviseren u de exacte lengte.

Vraag 2: Waarom C2680 messing in plaats van C2600 voor riemogen?

A: C2680 bevat ongeveer 65% koper en 35% zink – meer zink dan C2600 (70/30). Dit geeft C2680 een verhoogde hardheid en slijtvastheid, wat gunstig is voor oogjes die herhaaldelijk wrijving ondervinden van riemtanden. Het heeft ook een helderdere, meer gouden kleur. De wisselwerking is een iets lagere ductiliteit, maar voor standaard cilinderlengtes tot 6 mm hebben we geen scheuren waargenomen. Voor de riemkast koos de klant voor C2680 na het testen van beide legeringen. Wij hebben beide op voorraad en kunnen u adviseren op basis van uw toepassing.

Vraag 3: Kan ik messing oogjes van 5 mm plaatsen met een handhamer, of heb ik een pers nodig voor 300.000 stuks?

A: Voor proefhoeveelheden (10.000 stuks) is een handhamer met een concaaf aambeeld acceptabel. Voor productievolumes van 300.000–500.000 stuks raden wij ten zeerste een pneumatische of hydraulische pers aan. Het zorgt voor een consistente clinchkracht, vermindert vermoeidheid van de operator en voorkomt schade aan de vernikkeling. De bandenmaker maakt gebruik van een voetbediende pers van 1,0 ton. Wij bieden een instellingsgids met aanbevolen kracht voor elke cilinderlengte en materiaaldikte.

Probeer 20 oogjes op je eigen leer

We kunnen u 20-50 stuks messing oogjes van 5 mm in C2680 met vernikkeling en de cilinderlengte naar keuze opsturen. Maak gaten van 5 mm in een stuk schrootriem. Zet de oogjes. Trekken. Vergelijken.

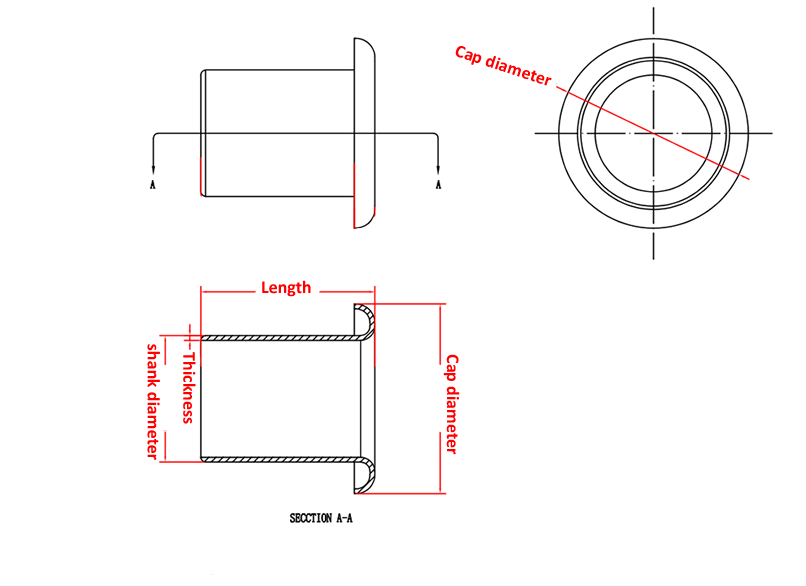

Stuur ons de afmetingen van de oogjes volgens onze bovenstaande tekening.

Neem contact op met Nuote Metals met uw leerdikte en gewenste afwerking. Gratis monsters worden binnen één werkdag verzonden.
