Precisiecomponenten voor kritische assemblages – wanneer elke interface ertoe doet

Een precisieonderdeel wordt beoordeeld aan de hand van zijn eigen tekening. Een precisieonderdeel wordt beoordeeld op basis van hoe het past, beweegt, afdicht of geleidt wanneer het met andere onderdelen wordt geassembleerd. Dat verschil verandert alles: de toleranties die u hanteert, de kenmerken die u inspecteert en de tests die u uitvoert vóór verzending.

Bij Nuote Metals produceren wijCNC-precisiecomponentenvoor assemblages waarbij falen geen optie is: chirurgische instrumenten, brandstofinjectiesystemen, optische houders en lucht- en ruimtevaartactuators. Wij machinaal niet alleen volgens tekening. Wij beheren de tolerantieketen van grondstof tot functionele assemblage, zodat het onderdeel dat u ontvangt de eerste keer werkt – en elke keer daarna.

Wat onderscheidt een precisieonderdeel van een precisieonderdeel?

Een precisieonderdeel voldoet aan zijn individuele afmetingen. Een precisiecomponent moet ook:

• Passend met bijpassende onderdelen– de speling of interferentie moet over het volledige tolerantiebereik correct zijn.

• Functie onder belasting– verplaatsen, verzegelen of geleiden zonder signaal te binden, te lekken of te verliezen.

• Overleef de montage– niet vervormen of barsten wanneer erop wordt gedrukt, getordeerd of uitgezet.

• Behoud de prestaties in de loop van de tijd– bestand tegen slijtage, vermoeidheid en thermische cycli.

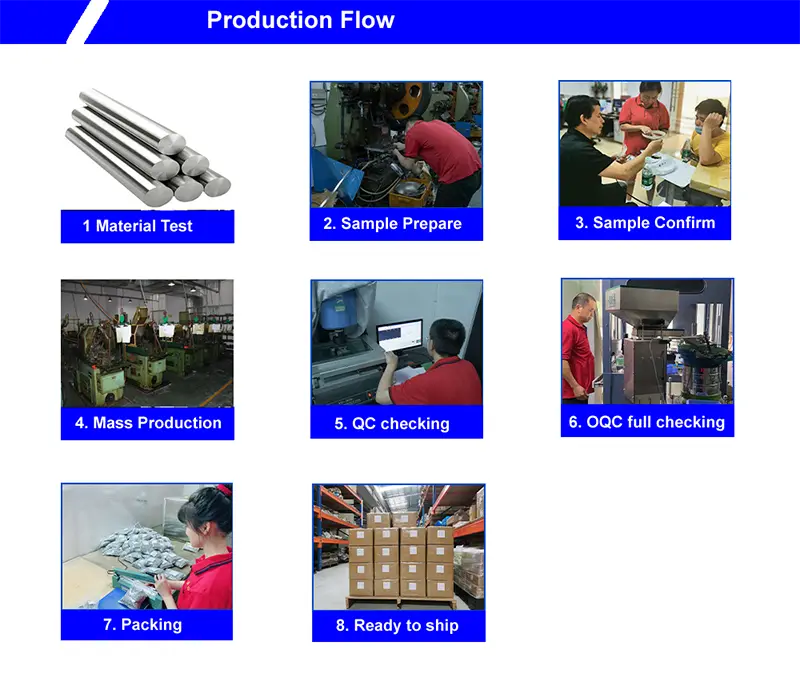

Dit betekent dat wij meer inspecteren dan alleen diameters en lengtes. We verifiëren assemblage-interfaces: de oppervlakken die in contact komen met andere onderdelen. We testen de functie: de beweging of afdichting die het onderdeel uitvoert. En we documenteren de traceerbaarheid, zodat als er zich ter plaatse een storing voordoet, we deze kunnen herleiden tot een specifieke partij, machine en operator.

De tolerantieketen – hoe we interfaces beheren

Wanneer een onderdeel drie pasvlakken heeft, elk met zijn eigen tolerantie, kan de montage mislukken, zelfs als elke afzonderlijke afmeting binnen de specificaties valt. Dit is het tolerantieketenprobleem. Wij beheren het door:

1. Kritieke interfaces vroegtijdig identificeren.

Tijdens de DFM-beoordeling markeren we elk oppervlak dat met een ander onderdeel samenwerkt. Deze functies zorgen voor nauwere toleranties, speciale meters en 100% inspectie – geen bemonstering.

2. Gebruik functionele meters, niet alleen micrometers.

Een plugmeter die de bijpassende as simuleert, vertelt u meer dan alleen een micrometerwaarde. We bouwen aangepaste meters voor kritieke interfaces, zodat we zeker weten dat het onderdeel past, en niet alleen dat het correct meet.

3. Controle van het datum over de operaties heen.

Als draaireferentie het ene oppervlak betreft en freesreferentie een ander oppervlak, zijn de interfaces mogelijk niet uitgelijnd. We gebruiken één enkel gegeven voor alle bewerkingen, dus elk kenmerk wordt relatief ten opzichte van dezelfde oorsprong gepositioneerd.

4. Verificatie na warmtebehandeling en afwerking.

Warmtebehandeling verplaatst materiaal. Plating voegt dikte toe. Een interface die na het bewerken perfect meet, past mogelijk niet meer na het coaten. We inspecteren kritieke interfaces na alle afwerkingswerkzaamheden, niet ervoor.

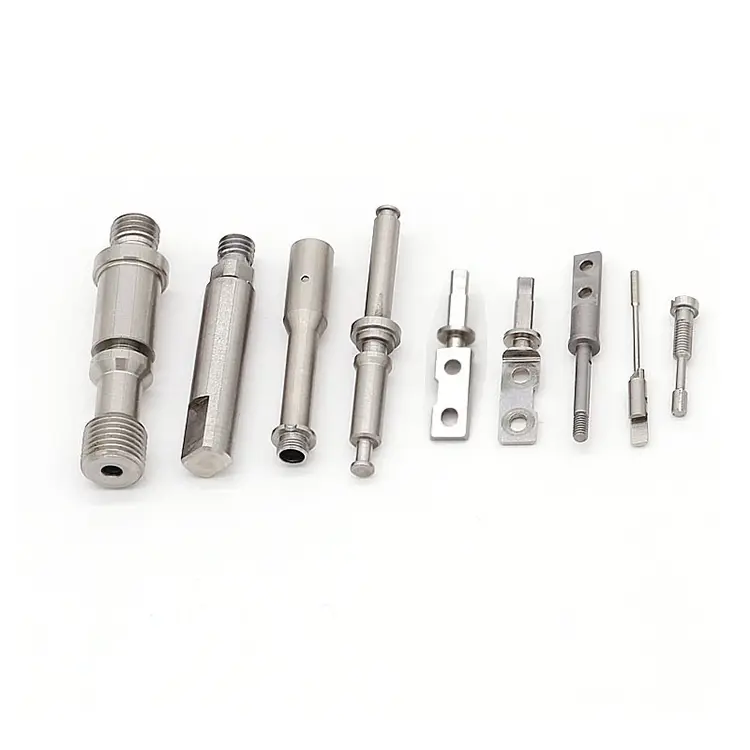

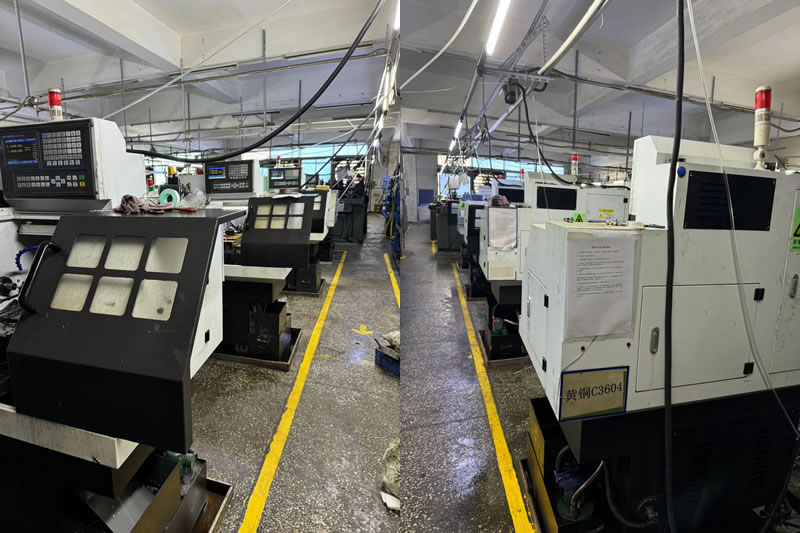

Onze mogelijkheden – van afzonderlijke onderdelen tot subassemblages

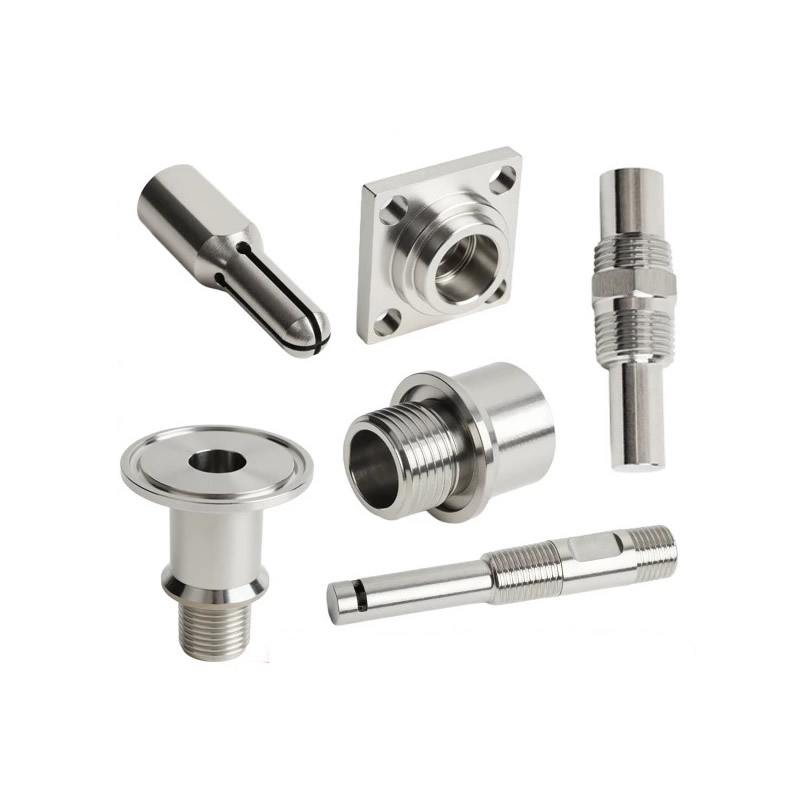

Nuote Metals levertCNC-precisiecomponentenvoor een scala aan processen en materialen. Maar onze echte waarde is integratie: we kunnen meerdere onderdelen bewerken, afwerken en samenvoegen tot een subassemblage die klaar is voor uw productielijn.

Materialen:Roestvrij staal, gelegeerd staal, aluminium, titanium, messing, koper en technische kunststoffen.

Volume:Prototype (1–50), laag volume (50–5.000), hoog volume (5.000–500.000+).

Functioneel testen – de stap die de meeste leveranciers overslaan

Een onderdeel dat perfect meet, kan tijdens de montage toch falen. Een as die aan de diametertolerantie voldoet, kan vastlopen wanneer deze in een behuizing wordt gedrukt. Een afdichtingsoppervlak dat voldoet aan Ra 0,4 μm kan onder druk gaan lekken. We testen de functie, niet alleen de afmetingen.

Tests die we uitvoeren op precisiecomponenten:

• Press-fit-simulatie– controleer de interferentie en de inbrengkracht.
• Lekkage testen– lucht- of heliumlektest voor afgedichte componenten.
• Elektrische continuïteit– voor geleidende componenten en aardingspaden.
• Beweging en beroerte– voor kleppen, aandrijvingen en schuifdelen.
• Koppel- en draadinschakeling– voor schroefdraadinterfaces.

Elke test wordt gedocumenteerd met daadwerkelijke meetwaarden. U ontvangt bij uw zending een functioneel testrapport, niet alleen een dimensionaal rapport.

Een echt voorbeeld: een set chirurgische nietmachines

Een Duitse fabrikant van medische apparatuur had een set van vijf precisiecomponenten nodig die in een chirurgische nietmachinecartridge konden worden samengevoegd. De componenten moesten spelingvrij in elkaar passen, soepel bewegen en bestand zijn tegen sterilisatie met ethyleenoxide.

De uitdaging:

Hun vorige leverancier bewerkte elk onderdeel volgens zijn individuele tekening. Maar toen hij in elkaar werd gezet, mislukte de nietmachine: de tolerantieketting liet te veel beweging toe tussen het aambeeld en de patroon.

Wat wij anders deden:

• Identificeerde de drie kritische interfaces tussen componenten tijdens DFM-beoordeling.
• Bewerkte alle vijf componenten in dezelfde precisiecel, met hetzelfde referentiepunt.
• Ingebouwde functionele meters om pasvorm en beweging te verifiëren vóór verzending.
• Droge montage- en functionele slagtests uitgevoerd op 100% van de eenheden.
• Er zijn 2.200 sets verzonden zonder dat er sprake is van afwijzing van de montage. De klant elimineerde inkomende inspecties en verkortte de montagetijd met 15%.

Veelgestelde vragen over CNC-precisiecomponenten

Vraag 1: Wat is het verschil tussen een precisiecomponent en een precisieonderdeel?

A: Een precisieonderdeel voldoet aan de eigen tekeningafmetingen. ACNC-precisiecomponentmoet ook passen en functioneren met bijpassende onderdelen. Dat betekent dat we interfaces inspecteren, beweging of afdichting testen en de tolerantieketen voor meerdere functies beheren. Als u ons van één onderdeel een tekening toestuurt, bewerken wij deze. Als u ons een set onderdelen stuurt die samen worden gemonteerd, beheren wij de interfaces en leveren we een functionele subassemblage.

Vraag 2: Kun je componenten uit meerdere materialen samenstellen?

EEN: Ja. Wij bewerken onderdelen van roestvrij staal, aluminium, titanium, messing, koper en kunststoffen en assembleren ze vervolgens met behulp van perspassingen, schroefdraadverbindingen, paalverbindingen of lijmverbindingen. Voor componenten die worden gesteriliseerd of worden blootgesteld aan chemicaliën, selecteren we materialen en afwerkingen die bestand zijn tegen het milieu. Elke montage wordt getest op werking en gedocumenteerd met een traceerbaarheidsrecord.

Vraag 3: Hoe controleer je of een precisieonderdeel in mijn assemblage past?

A: We gebruiken functionele meters die het passende deel simuleren. Een plugmeter die overeenkomt met de diameter van de bijpassende as vertelt ons meer dan een micrometerwaarde. Voor kritische interfaces bouwen we aangepaste meters en inspecteren we 100% van de productie – niet alleen monsters. We voeren ook droge montage- en functionele tests uit vóór verzending, zodat u weet dat het onderdeel werkt voordat het uw productielijn bereikt. Nuote Metals levert bij elke bestelling van precisiecomponenten een functioneel testrapport.
