Zijn DIN 7340 buisklinknagels de precisieoplossing voor uw lichtgewicht montagebehoeften?

Wanneer een Duitse ingenieur naar eenbuisvormige klinknagelDe kans is groot dat ze DIN 7340 specificeren. Deze norm vormt al tientallen jaren de ruggengraat van de precisieproductie van holle klinknagels in Europa. Bij Nuote Metals produceren weDIN 7340 klinknagelsvoor klanten die exacte afmetingen, consistente wanddikte en betrouwbare prestaties eisen.

In deze handleiding wordt uitgelegd wat DIN 7340 feitelijk specificeert, hoe u een DIN 7340-aanduiding moet lezen en waar deze klinknagels beter presteren dan generieke alternatieven.

Wat is DIN 7340 precies?

DIN 7340 is een Duitse industriële norm die buisvormige klinknagels specificeert die zijn gesneden uit naadloos getrokken buizen. De norm omvat nominale diameters van 1 mm tot 10 mm en definieert twee kopvormen: vorm A (platte/bolvormige kop) en vorm B (gekartelde ronde kop). De huidige versie is DIN 7340:2011-03.

Het belangrijkste onderscheid tussen buisklinknagels volgens DIN 7340 en andere holle klinknagels is het productieproces. In tegenstelling tot holle klinknagels die worden geproduceerd door dieptrekken (waardoor een komachtige vorm ontstaat),DIN 7340 klinknagelszijn gemaakt van naadloos getrokken precisiebuizen. Dit zorgt ervoor dat zowel de binnen- als de buitendiameter perfect cilindrisch zijn met een consistente wanddikte.

Hoe een DIN 7340-aanduiding te lezen

De standaard specificeert een duidelijke naamgevingsconventie. Elke parameter is opgenomen in het onderdeelnummer:

RN A 3 x 0,3 x 20 DIN 7340 Cu

Dit naamgevingssysteem betekent dat er geen dubbelzinnigheid bestaat. Een koper in Duitsland en een fabrikant in China verwijzen naar precies dezelfde klinknagel.

Algemene toepassingen voor DIN 7340 buisvormige klinknagels

OmdatDIN 7340 klinknagelszijn vervaardigd uit precisiebuizen met een consistente wanddikte en zijn zeer geschikt voor toepassingen waarbij een schone interne boring belangrijk is.

Elektrische doorvoer en PCB-assemblage

Het holle midden van een buisvormige klinknagel DIN 7340 laat draden door. Dit is waardevol voor PCB-aardingspunten, terminalverbindingen en elektrische doorvoertoepassingen waar de ruimte beperkt is. Vertinde messing DIN 7340 klinknagels zijn vooral gebruikelijk voor soldeerbare verbindingen.

Lederwaren, tassen en schoenen

De mode- en leerindustrieën zijn sterk afhankelijk van DIN 7340-klinknagels voor riemgaten, tasverstevigingen, schoenoogjes en riembevestigingen. De lage zetkracht die nodig is voor buisklinknagels voorkomt schade aan zachte materialen zoals leer en stof.

Auto- en ruimtevaartcomponenten

DIN 7340-klinknagels worden gebruikt in auto-interieurs, HVAC-kanaalconstructies, verlichtingsarmaturen en niet-structurele lucht- en ruimtevaarttoepassingen waarbij gewichtsvermindering en corrosiebestendigheid prioriteiten zijn.

Industriële en machinetoepassingen

Laddersporten, elektronicabehuizingen, warmtewisselaarvinnen en meubelframes zijn allemaal voorbeelden waarbij DIN 7340 buisvormige klinknagels een kosteneffectieve permanente verbinding mogelijk maken.

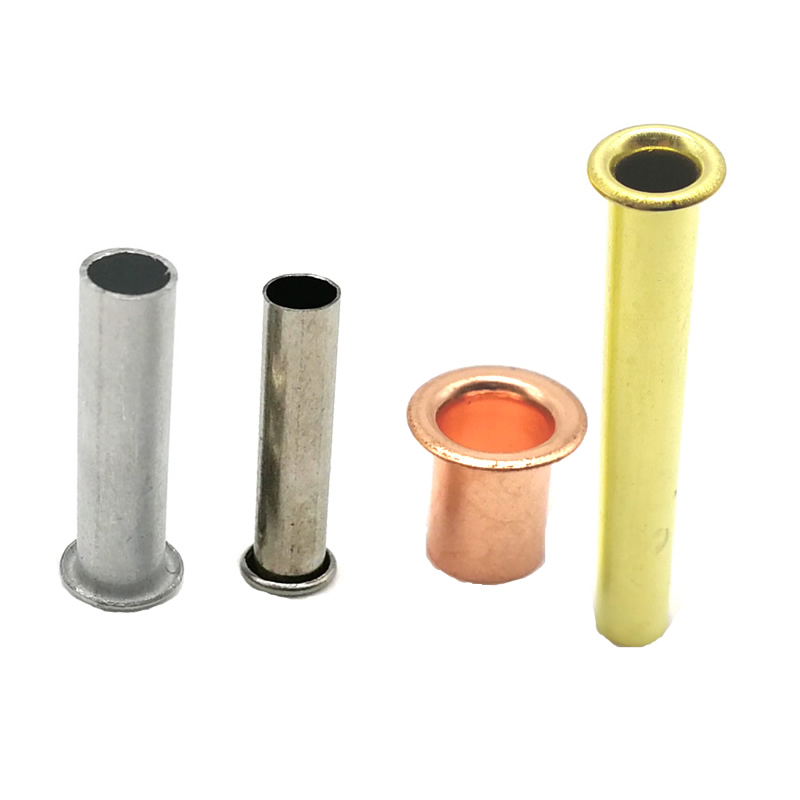

Materiaalopties en selectie

DIN 7340 maakt meerdere basismaterialen mogelijk. De onderstaande tabel geeft een overzicht van de gebruikelijke opties en hun best passende toepassingen.

Klinknagels die voldoen aan DIN 7340 uit getrokken buis bieden een voordeel ten opzichte van diepgetrokken holle klinknagels: de cilindrische vorm zorgt voor een uniforme wanddikte, wat zich vertaalt in een voorspelbare rolvorming tijdens de installatie.

Dimensionale specificaties – Vorm A versus Vorm B

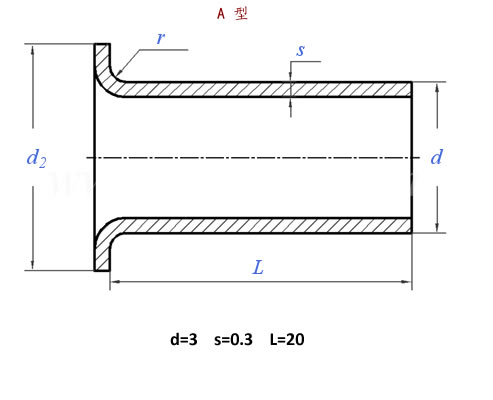

Vorm A (plat/pankop)

Vorm A heeft een platte kop met een laag profiel. Het is de meest gebruikelijke configuratie voor algemene bevestiging waarbij een vlakke of laagprofielafwerking acceptabel is.

Voorbeeldafmetingen voor vorm A (platte kop):

De toleranties voor vorm A volgen over het algemeen ±0,05 mm voor de schachtdiameter en ±0,10 mm voor de kopdiameter.

Vorm B (gekartelde ronde / opgerolde kop)

Vorm B heeft een afgerond hoofdprofiel. De rolrand zorgt voor een afgewerkt uiterlijk en wordt vaak gekozen voor zichtbare toepassingen of waar een meer decoratieve afwerking gewenst is.

In een Würth-cataloguslijst wordt bijvoorbeeld een stalen klinknagel van vorm B met verzinking weergegeven: d1 = 8 mm, kopdiameter = 12 mm, kophoogte = 1,4 mm, lengte = 8 mm, gewicht = 1.500 g.

Vorm B kan ook kartelingen op de kop omvatten voor betere grip bij bepaalde toepassingen, hoewel dit per fabrikant verschilt.

Installatie – Wat werkt voor DIN 7340 klinknagels

Het correct plaatsen van een buisvormige klinknagel vereist aandacht voor drie variabelen: gatgrootte, klinknagellengte en gereedschap.

Gatgrootte

Het gat moet de juiste maat hebben. Er wordt een afstand van maximaal +0,10 mm over de buitendiameter (d1) aanbevolen. Als het gat te groot is, zal de buis inwendig knikken voordat de kop zich vormt. Als het gat te krap is, kan de dunne wand splijten.

Berekening van de lengte van de klinknagel

Voor een standaard roll-over clinch is de vereiste klinknagellengte:

Totale materiaaldikte + (0,5 tot 0,7) × d1

Voorbeeld: twee platen met een totale dikte van 2,0 mm verbinden met een klinknagel met een diameter van 3 mm:

Lengte = 2,0 + (0,6 × 3,0) = 3,8 mm.

Het gebruik van te veel lengte leidt tot een rommelige, onstabiele clinch. Als u te weinig gebruikt, kan de krul zich niet goed vormen.

Gereedschap

Gebruik altijd een gepolijste, gehard stalen felspons. De klinknagelmatrijs moet zo zijn ontworpen dat de klinknagelschacht geleidelijk breder wordt om knikken te voorkomen. Door de matrijs vorm te geven met een geleidelijke flare in plaats van een scherpe schouder, ontstaat een uniforme rol van 360°.

Kwaliteit en certificeringen

DIN 7340 wordt onderhouden door de DIN Normcommissie Bevestigingsmiddelen (FMV). De standaard wordt periodiek herzien en bijgewerkt, waarbij de versie uit 2011 de huidige release is.

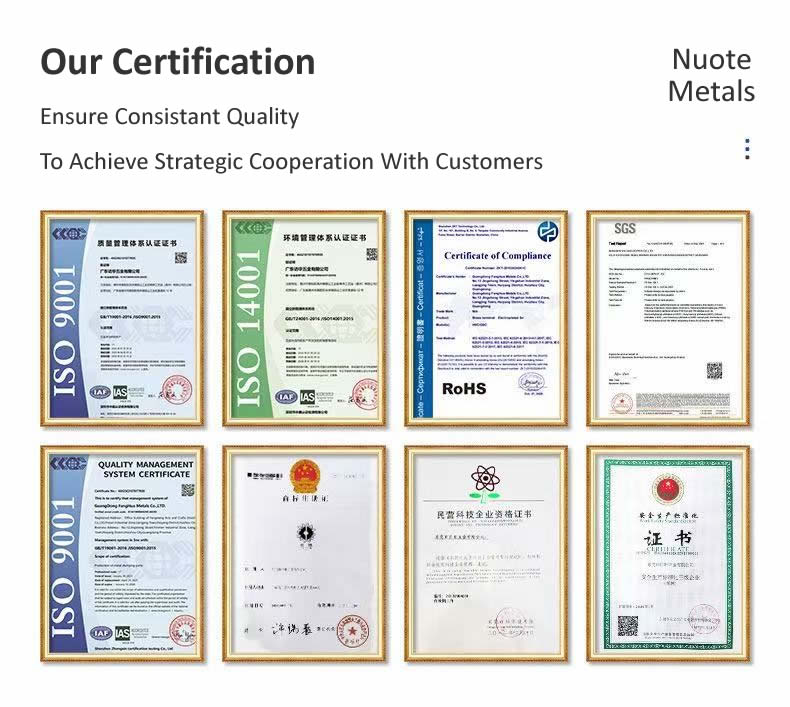

Nuote Metals produceertDIN 7340 klinknagelsin staal, roestvrij staal, koper, aluminium en messing, met afwerkingen zoals gewoon, vernikkeld en vertind. Maten kunnen op maat worden gemaakt volgens klanttekeningen. Het bedrijf werkt met ISO 9001:2015-certificering, met 100% QC-inspectie vóór verzending. Er zijn gratis monsters beschikbaar voor voorraadformaten, met een MOQ van 20.000 stuks voor standaardbestellingen.

Klinknagels die voldoen aan DIN 7340 worden vervaardigd uit naadloos getrokken buizen, wat een consistentere wanddikte oplevert in vergelijking met diepgetrokken alternatieven. Dit is relevant voor toepassingen waarbij de interne boring schoon moet blijven voor draaddoorvoer of waar een uniforme rolvorming van cruciaal belang is.

Aan de slag met DIN 7340 klinknagels

Als u momenteel opgeeftDIN 7340 klinknagelsof overweegt om voor uw montage over te stappen op een gestandaardiseerde buisklinknagel, de snelste weg is het aanvragen van monsters.

Geef de totale materiaalstapeldikte, gewenste schachtdiameter (d1) en voorkeursmateriaal op. Nuote Metals berekent de aanbevolen lengte en stuurt u monsters ter test.
