DIN 7340 Klinknagels

Nuote Metals is een in China gevestigde fabrikant vanDIN 7340 klinknagels, waarbij zowel varianten van vorm A (platte kop) als vorm B (ronde kop) worden geproduceerd. Met meer dan 10 jaar ervaring in de productie van buisklinknagels begrijpen wij de maatnauwkeurigheid die deze norm vereist. Verkrijgbaar in koolstofstaal, roestvrij staal, messing, koper en aluminium, met diameters van 1 mm tot 10 mm. ISO 9001 gecertificeerd. Gratis monsters beschikbaar. Neem vandaag nog contact met ons op.

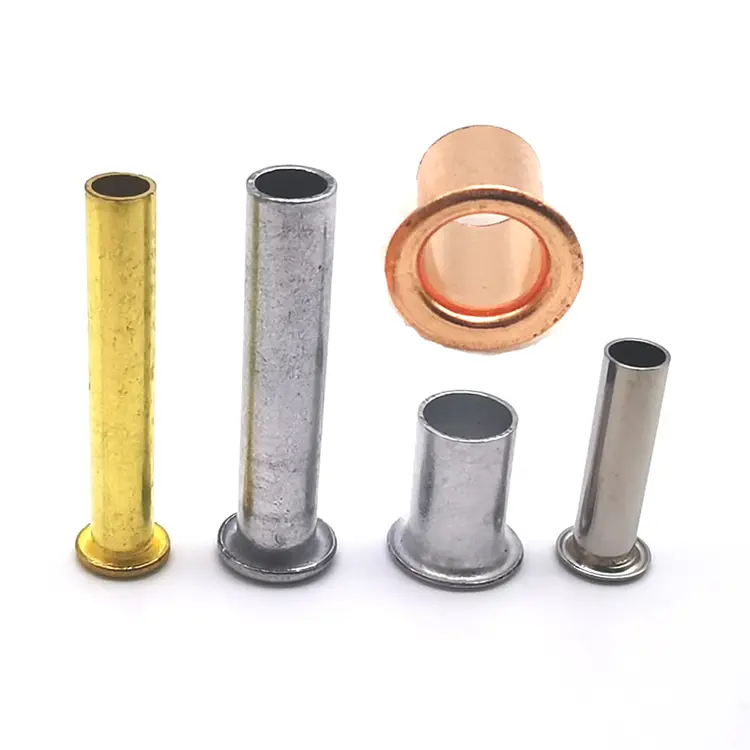

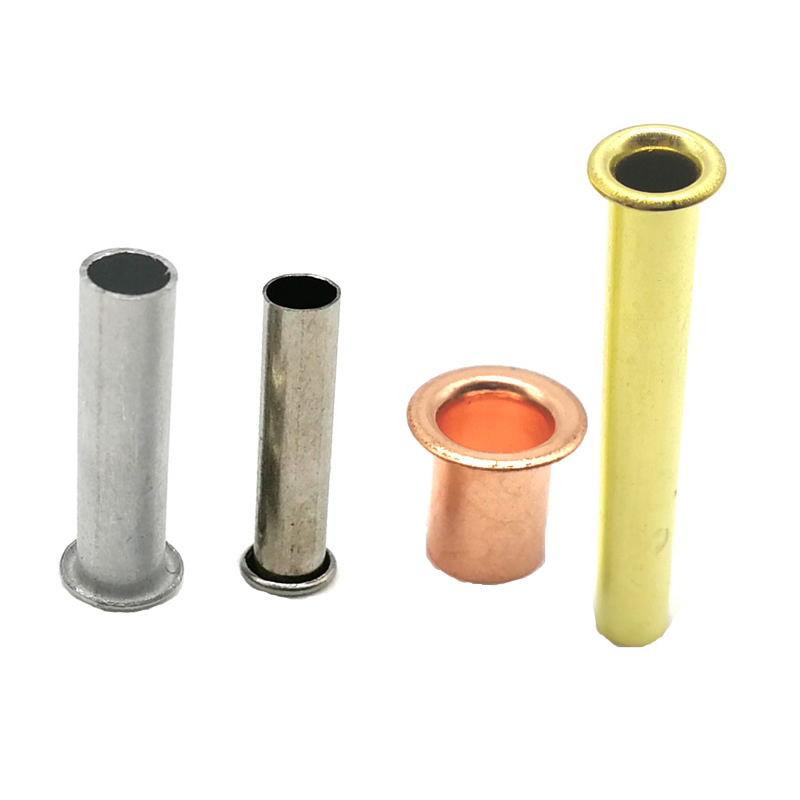

Wat zijn DIN 7340 klinknagels?

Het zijn buisvormige (holle) klinknagels die worden vervaardigd door stukken uit metalen buismateriaal te snijden en vervolgens aan één uiteinde een kop te vormen. In tegenstelling tot diepgetrokken holle klinknagels, die een taps toelopende binnencontour hebben, hebben buisklinknagels uit DIN 7340 een cilindrische binnen- en buitencontour – een belangrijk onderscheid dat van invloed is op de manier waarop ze worden geplaatst en presteren tijdens de montage.

De norm, onderhouden door het Duitse Fasteners Standards Committee (FMV), specificeert afmetingen, massa's en technische leveringsvoorwaarden voor twee verschillende kopvormen:

De huidige versie isDIN 7340:2011-03,die de editie van 1993 vervangt.

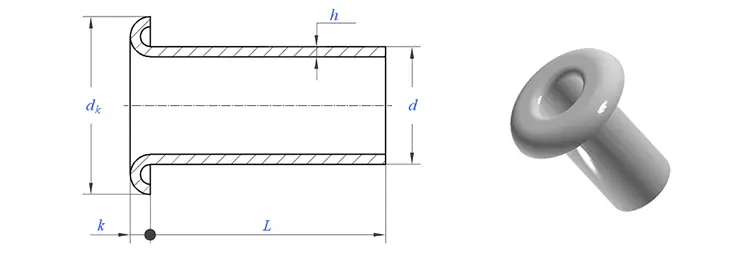

Hoe een DIN 7340 klinknagelaanduiding te lezen

Een volledige DIN 7340-klinknagelaanduiding volgt een specifiek formaat dat alle kritische afmetingen codeert. Hier is een voorbeeld uit de standaard:

RN A 3 × 0,3 × 20 DIN 7340 Cu

Deze naamgevingsconventie zorgt ervoor dat elke DIN 7340-klinknagel volledig gespecificeerd is en herleidbaar is tot de norm.

Materialen en afwerkingen voor hen

DIN 7340 klinknagels kunnen uit meerdere materialen worden vervaardigd. Nuote Metals biedt de volgende mogelijkheden:

Standaard afwerkingen:Verzinkt, vernikkeld, gepassiveerd, gelakt, antiek, blank.

DIN 7340 beperkt materialen niet tot deze opties; de norm omvat staal, roestvrij staal, koper, messing en aluminium.

Maatbereik – Wat DIN 7340 omvat

De norm omvat DIN 7340 klinknagels met een nominale diameter van 1 mm tot 10 mm. Wanddikte en lengte worden per toepassing gespecificeerd.

Vorm A (platte kop) – typische afmetingen

Vorm B (ronde kop) – typische afmetingen

Aangepaste lengtes en wanddiktes zijn op aanvraag verkrijgbaar.Nuote Metals kan DIN 7340 klinknagels produceren volgens uw exacte specificaties.

DIN 7340 versus diepgetrokken holle klinknagels – het verschil

Dit onderscheid is van belang. Een DIN 7340 klinknagel wordt uit buismateriaal gesneden – de binnen- en buitencontouren zijn cilindrisch. Een diepgetrokken holle klinknagel (vaak oogje genoemd) begint als plaatmetaal en wordt geleidelijk in vorm getrokken, wat resulteert in een taps toelopende interne contour.

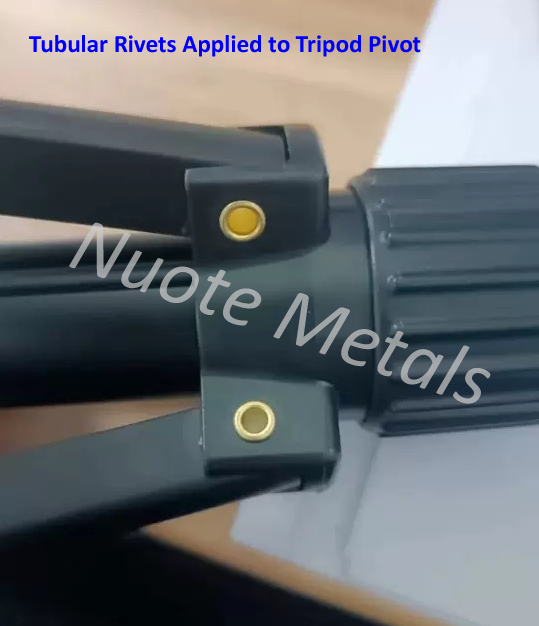

Als uw toepassing een uniforme binnendiameter vereist – voor bedrading, rijgen of nauwkeurige draaipunten – zijn DIN 7340 klinknagels de juiste keuze.

Eén echte toepassing: montagebeugel voor kunststof elektronica

Een fabrikant van consumentenelektronica moest een plastic beugel op een metalen chassis in een smart home-apparaat monteren. De plastic beugel bevatte een printplaat en moest permanent worden vastgezet zonder dat het plastic barstte of onnodig gewicht toevoegde. Het technische team had voor deze montage DIN 7340 klinknagels gespecificeerd: vorm A (platte kop), aluminium, diameter 3 mm, wanddikte 0,3 mm, lengte 6 mm.

De platte kop was van cruciaal belang: de beugel had een beperkte speling en een ronde kop zou de plaatsing van de plank hebben belemmerd. Het aluminiummateriaal zorgde ervoor dat het geheel licht van gewicht was, wat belangrijk was voor het draagbare apparaat. En het buisvormige ontwerp wordt met minimale kracht vastgezet, waardoor spanningsscheuren in het plastic worden voorkomen.

We hebben 5052 aluminium DIN 7340 klinknagels geleverd – schacht van 3,0 mm, platte kop van 4,5 mm, wanddikte van 0,3 mm, lengte van 6,0 mm, gladde afwerking. De cilindrische binnencontour behield een consistente wanddikte voor betrouwbaar affakkelen. De platte kop zat netjes binnen de krappe ruimte. De klant testte 1.000 klinknagels verdeeld over 500 beugels. Na thermische cycli en trillingstesten: nul storingen. Ze bestellen onze buisklinknagels nu in batches van 200.000 stuks per jaar.

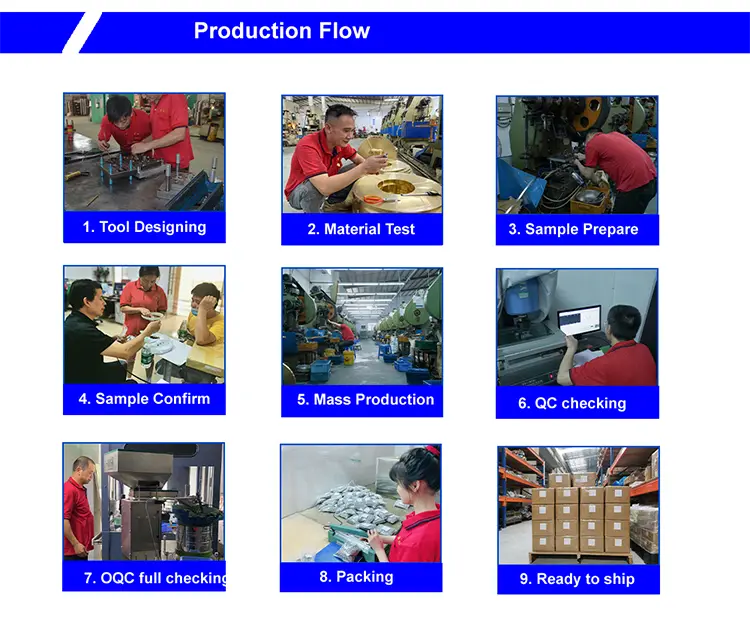

Hoe we ze vervaardigen – Buissnijden + kop

DIN 7340 klinknagels worden vervaardigd uit buismateriaal – op lengte gesneden met aan één uiteinde een kop. Dit is de methode die door de standaard wordt gespecificeerd.

1. Inkoop van buizenvoorraad– Gecertificeerde buisvoorraad van goedgekeurde fabrieken – staal, roestvrij staal, messing, koper of aluminium. Elke batch wordt geleverd met een molentestcertificaat en hittenummer.

2. Inkomende inspectie– Buizenvoorraad gecontroleerd op buitendiameter (±0,02 mm), wanddikte en materiaalsamenstelling. Spectrometer bevestigt kwaliteit. Materiaal dat niet aan de specificaties voldoet, wordt afgewezen.

3. Buis snijden –De buis wordt op precieze blanco lengte gesneden. Elke plano wordt één DIN 7340 klinknagel.

4. Kop– De gesneden buisplano wordt in een koppers geplaatst. Een hardmetalen matrijs vormt aan één uiteinde de kop – vorm A (plat) of vorm B (rond). Gepolijste matrijzen voorkomen vlekken op het oppervlak.

5. Trimmen– Flits rond de koprand is verwijderd.

6. Tuimelen– Microbramen zijn geëlimineerd.

7. Plateren of coaten –Naar behoefte toegepast.

8. Eindinspectie –100% optische sortering. AQL-monster handmatig geverifieerd.

Voorbeeld doorlooptijd:Standaard 5–7 dagen; aangepaste gereedschappen: 15–20 dagen.

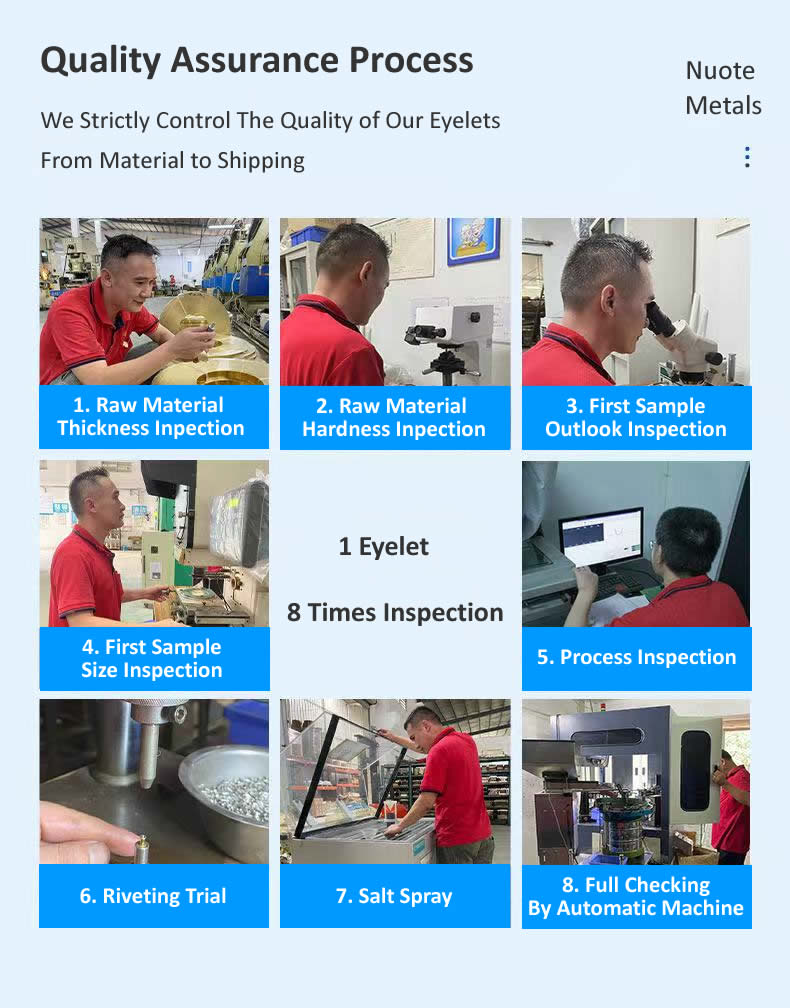

Eén klinknagel, acht controles – hoe wij ervoor zorgen dat wij voldoen aan DIN 7340

Elke partij DIN 7340 klinknagels gaat door acht kwaliteitspoorten:

Controle van de diameter van de grondstoffen– Lasermicrometer (±0,02 mm). Elke spoel buiten het bereik wordt afgewezen.

Controle van de samenstelling van de grondstoffen– Spectrometerverificatie van kwaliteit.

Controle op uiterlijk van het eerste artikel– Eerste 10 klinknagels geïnspecteerd onder vergroting op scheuren, bramen, defecten.

Eerste artikel dimensionale controle– Binnendiameter, buitendiameter, kopdiameter, kophoogte, wanddikte en lengte geverifieerd op optische comparator volgens DIN 7340-specificaties.

Controles tijdens het proces– 5 klinknagels per 500 stuks. Elke drift stopt de pers.

Testinstelling (proefaffakkelen)– Elke 2.000 stuks 3 klinknagels in het monstermateriaal steken. Clinch geïnspecteerd op symmetrie en scheuren.

Zoutsproeitest (indien nodig)– ASTM B117-testen. Certificaat afgegeven met batch.

Laatste uitgaande inspectie– 100% optische sortering. AQL-monster handmatig geverifieerd. Volledige documentatie uitgegeven.

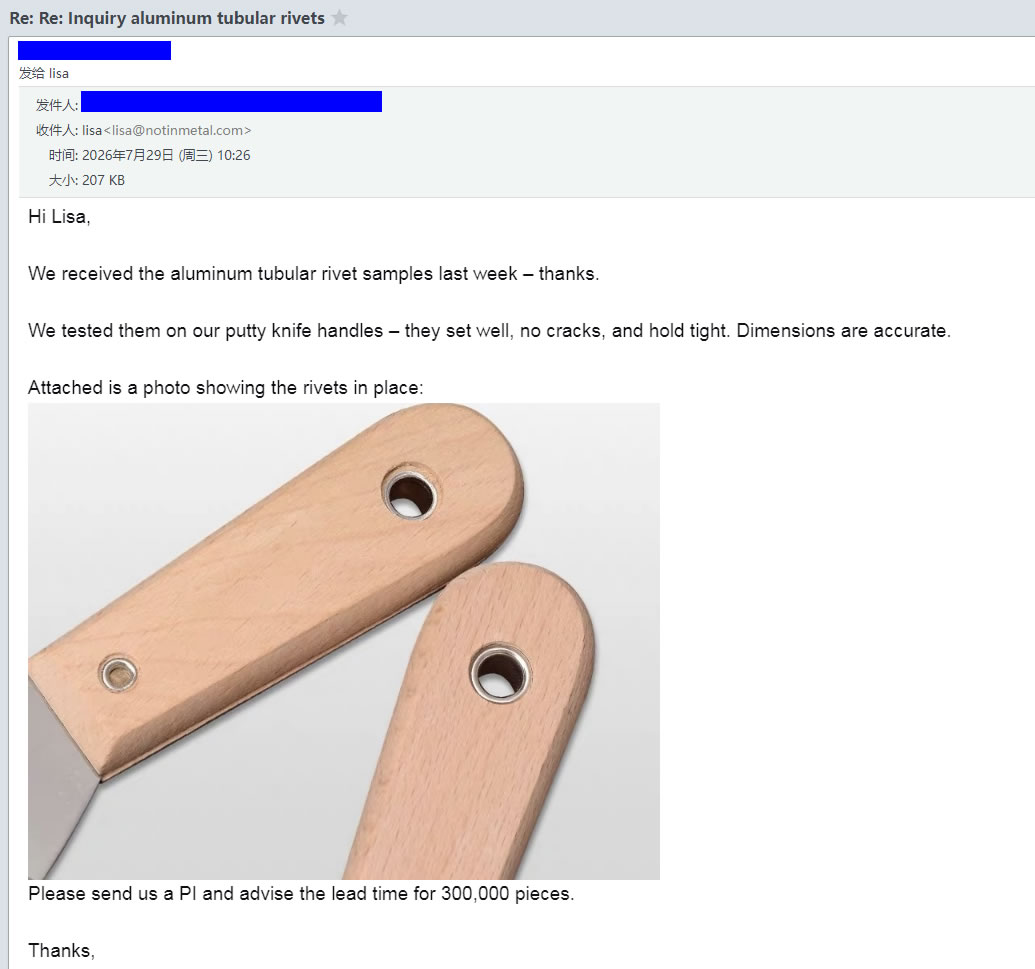

Wat onze klanten zeggen – echte feedback

Wij laten onze klanten voor ons spreken. De bovenstaande afbeeldingen tonen echte feedback van fabrikanten die onze DIN 7340-klinknagels in hun productielijnen hebben gebruikt – van elektronicabouwers tot autoleveranciers en meubelfabrikanten.

Ze komen om dezelfde redenen bij ons terug:

• Standaard naleving– Elke klinknagel voldoet aan de maatvereisten van DIN 7340
• Consistente cilindrische boring– Uniforme binnendiameter voor betrouwbare montage
• Precisie pasvorm– Afgestemd op tekeningspecificaties
• Betrouwbare levering– Monsters worden binnen 5-7 dagen verzonden, productie op schema

Drie vragen die we vaak beantwoorden

Vraag: "Kan ik monsters krijgen voordat ik productiehoeveelheden bestel?"

A: Ja – wij bieden monsters aan voor al onze producten. Voor standaard bestaande specificaties worden gratis monsters verstrekt – u betaalt alleen de verzendkosten. Voor aangepaste formaten of aangepaste gereedschappen zijn de beschikbaarheid van monsters en de doorlooptijd afhankelijk van de specifieke vereisten. Neem contact op met ons verkoopteam met uw tekening of specificatie, en zij zullen u adviseren over de monsterkosten en de levertijd.

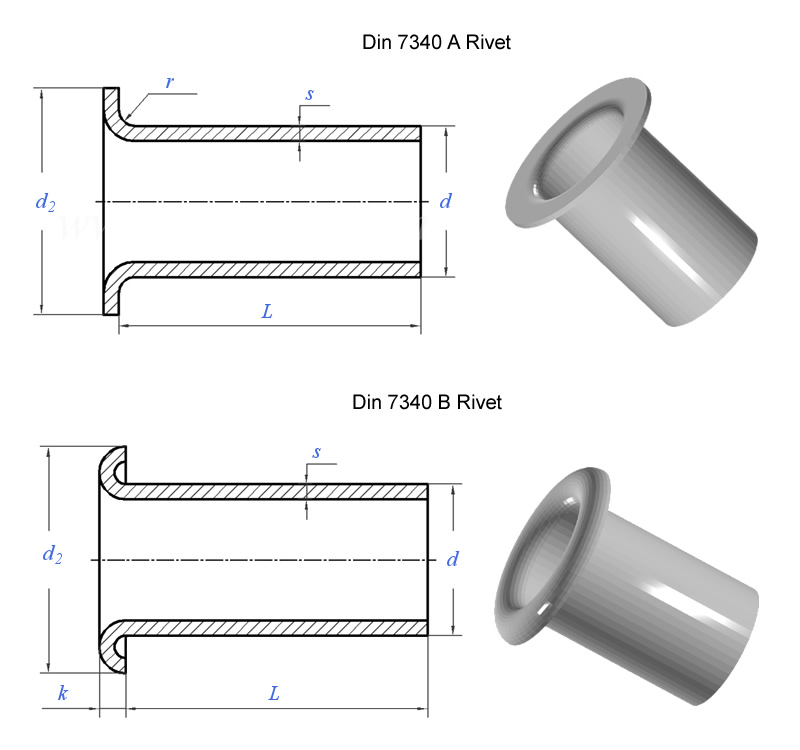

Vraag: "Wat is het verschil tussen DIN 7340 vorm A en vorm B klinknagels?"

A: Vorm A heeft een platte kop – een kop met laag profiel die bijna gelijk ligt met het oppervlak. Het is ideaal voor montages met beperkte speling waarbij een uitstekende kop de passende onderdelen zou hinderen. Vorm B heeft een ronde kop – een langere, koepelvormige kop die maximale kopsterkte biedt en de meest gebruikelijke keuze is voor algemene montages. Beide typen zijn volledig gespecificeerd onder DIN 7340.

Vraag: "Hoe specificeer ik een DIN 7340 klinknagel correct op mijn tekening?"

A: Gebruik het standaardaanduidingsformaat: RN [Vorm] [d₁] × [s] × [l] DIN 7340 [Materiaal] – waarbij d₁ de nominale asdiameter is, s de wanddikte en l de nominale lengte. Bijvoorbeeld: RN A 4 × 0,4 × 12 DIN 7340 Cu specificeert een koperen vorm A (platte kop), 4 mm diameter, 0,4 mm wanddikte, klinknagel met een lengte van 12 mm. Als u twijfelt over een bepaalde afmeting, stuur ons dan de dikte van uw montagestapel – wij adviseren u de juiste specificatie.
