Artikelsamenvatting: Aluminium halfholle klinknagelscombineren een laag gewicht, verminderde installatiekracht, corrosiebestendigheid en betrouwbare permanente bevestiging. In deze gids worden de structuur, legeringsopties, voordelen, kopstijlen, afwerkingen, toepassingen, productieproces en kwaliteitsoverwegingen uitgelegd om ingenieurs en inkoopteams te helpen de juiste klinknagel te selecteren voor een efficiënte productie.
Inhoudsopgave
Wat zijn aluminium halfholle klinknagels?
Waarom kiezen voor aluminium voor halfholle klinknagels?
Hoe kies je de juiste aluminiumlegering?
Hoe verhouden aluminium halfholle klinknagels zich tot andere bevestigingsmiddelen?
Welke hoofdstijl moet je kiezen?
Waar worden aluminium halfholle klinknagels gebruikt?
Hoe worden aluminium halfholle klinknagels vervaardigd en geïnspecteerd?
Wat kan een echte elektronicatoepassing ons vertellen?

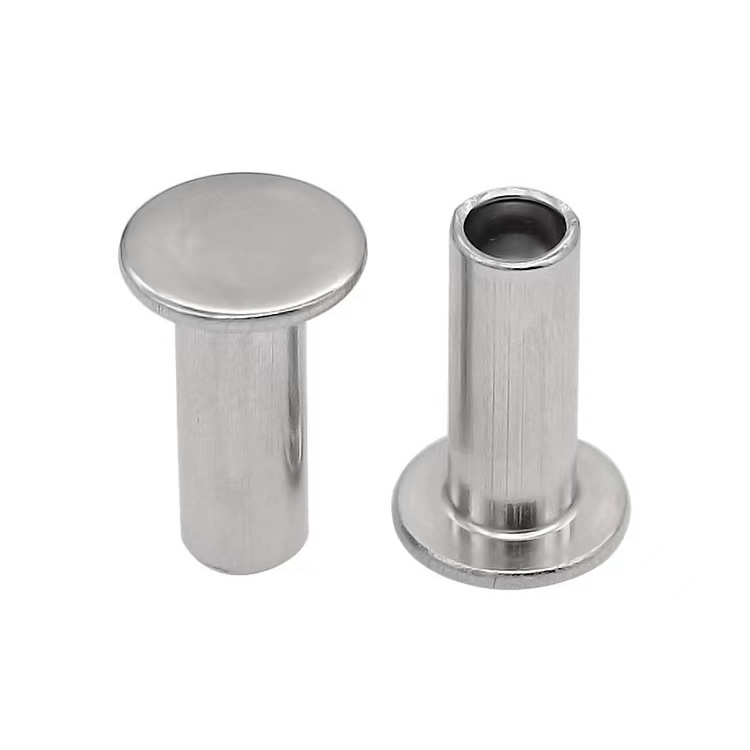

Wat zijn aluminium halfholle klinknagels?
NuoteproduceertAluminium halfholle klinknagelsvoor toepassingen die een lichtgewicht, permanente bevestigingsoplossing met efficiënte installatie vereisen. Deze bevestigingsmiddelen, ook bekend als halfbuisvormige klinknagels, halfbuisvormige klinknagels of holle klinknagels, hebben een gedeeltelijk hol gedeelte aan de staart in plaats van een volledig massieve schacht.
Deze holte is een belangrijk onderdeel van het werkingsprincipe van de klinknagel. Tijdens de installatie vervormt het holle uiteinde en rolt het naar buiten, waardoor een veilige mechanische clinch ontstaat met aanzienlijk minder kracht dan een conventionele massieve klinknagel. Dit maakt het ontwerp bijzonder nuttig voor dunne materialen, draaiende componenten, montage in grote volumes en toepassingen waarbij overmatige installatiedruk het werkstuk zou kunnen vervormen.
De aluminiumversies van Nuote zijn verkrijgbaar in 1100 puur aluminium en 5052/5056 aluminiumlegeringen, met schachtdiameters van ongeveer 0,8 tot 8,0 mm en meerdere kopconfiguraties en oppervlakteafwerkingen.
Waarom kiezen voor aluminium voor halfholle klinknagels?
Materiaalkeuze heeft rechtstreeks invloed op de algehele prestaties van een bevestigingssysteem. Aluminium is bijzonder aantrekkelijk wanneer het verminderen van het gewicht van de componenten een belangrijk ontwerpdoel is.
- Laag gewicht:Aluminium weegt ongeveer een derde zoveel als staal, waardoor de massa van afgewerkte assemblages wordt verminderd.
- Corrosiebestendigheid:Aluminium vormt op natuurlijke wijze een beschermende oxidelaag, waardoor de noodzaak voor conventionele roestwerende coatings wordt verminderd.
- Niet-magnetische eigenschappen:Aluminium is geschikt voor assemblages waarbij magnetische materialen gevoelige componenten kunnen verstoren.
- Installatie met weinig kracht:Door de halfholle structuur kan de staart met aanzienlijk minder kracht uitzetten dan een massieve klinknagel.
- Productie-efficiëntie:Het ontwerp werkt goed met geautomatiseerde klinkapparatuur voor herhaalbare montage in grote volumes.
- Ontwerpflexibiliteit:Afhankelijk van de toepassingsvereisten kunnen verschillende aluminiumlegeringen, kopstijlen, afmetingen en afwerkingen worden geselecteerd.
Voor ingenieurs die draagbare elektronica, drones, lichtgewicht apparatuur, sportartikelen of dunne aluminium behuizingen ontwerpen, kunnen deze kenmerken een nuttig evenwicht bieden tussen bevestigingsprestaties en gewichtsvermindering.
Hoe kies je de juiste aluminiumlegering?
Niet elke aluminiumtoepassing vereist hetzelfde sterkteniveau. De keuze tussen 1100, 5052 en 5056 moet afhankelijk zijn van de belastingsvereisten, de blootstelling aan het milieu, de gewichtsdoelstellingen en de kenmerken van de materialen die worden samengevoegd.
| Aluminium kwaliteit | Typische kracht | Belangrijkste kenmerken | Aanbevolen toepassingen |
|---|---|---|---|
| 1100 | Ongeveer. 90–130 MPa | Zeer ductiel, lichtgewicht, uitstekende corrosieweerstand | Decoratieve assemblages, sierlijsten, niet-structurele behuizingen |
| 5052 | Ongeveer. 220–280 MPa | Goede sterkte, corrosieweerstand, veelzijdige prestaties | Universele assemblages, elektronicabehuizingen, gemiddelde belastingen |
| 5056 | Ongeveer. 280–350 MPa | Hogere sterkte en uitstekende corrosieweerstand | Lichtgewicht assemblages voor de scheepvaart, buitengebruik en hogere spanningen |
1100 aluminiumis geschikt wanneer ductiliteit en een laag gewicht belangrijker zijn dan mechanische sterkte.5052 aluminiumbiedt een praktische balans voor veel algemene industriële toepassingen. Wanneer grotere sterkte en veeleisende milieuprestaties vereist zijn,5056 aluminiumkan een betere keuze zijn.
Hoe verhouden aluminium halfholle klinknagels zich tot andere bevestigingsmiddelen?
De waarde van een halfholle klinknagel wordt duidelijker als deze wordt vergeleken met massieve klinknagels en andere materiaalopties. De halfholle structuur vermindert de hoeveelheid materiaal die tijdens de installatie plastisch moet worden vervormd, terwijl een permanente mechanische verbinding behouden blijft.
| Functie | Aluminium halfholle klinknagel | Stalen halfholle klinknagel | Aluminium massieve klinknagel |
|---|---|---|---|
| Gewicht | Zeer laag | Hoger | Laag tot matig |
| Magnetisch | Nee | Ja | Nee |
| Corrosiebestendigheid | Uitstekend | Afhankelijk van de afwerking | Uitstekend |
| Kracht instellen | Laag | Laag | Hoog |
| Installatie | Geschikt voor automatisering | Geschikt voor automatisering | Vereist een grotere vormkracht |
| Beste applicatie | Gewichtgevoelige assemblages | Zware industriële assemblages | Toepassingen die maximale klinknagelsterkte vereisen |
Bij veel toepassingen gaat de beslissing niet alleen over het selecteren van de sterkste bevestiger. De betere keuze is het bevestigingsmiddel dat voldoende verbindingsprestaties levert en tegelijkertijd het gewicht, de installatiekracht, de productiecomplexiteit en de onderhoudsvereisten minimaliseert.
Welke hoofdstijl moet je kiezen?
De geometrie van de kop beïnvloedt het uiterlijk, de verdeling van de belasting, de speling en de interactie tussen de klinknagel en de geassembleerde materialen. Aluminium halfholle klinknagels kunnen in verschillende kopstijlen worden geproduceerd om aan verschillende mechanische en ontwerpvereisten te voldoen.
- Ronde kop:Een traditioneel profiel voor zichtbare universele voegen.
- Platte kop:Handig als een bevestigingspunt met een relatief laag profiel de voorkeur heeft.
- Ovale kop:Zorgt voor een gladder, meer decoratief uiterlijk.
- Verzonken kop:Ontworpen voor toepassingen die een vlak oppervlak vereisen.
- Trusskop:Biedt een breder draagoppervlak en is nuttig voor zachtere materialen of grotere gaten.
- Paddestoelkop:Biedt een breed, glad draagoppervlak voor geselecteerde toepassingen van zacht materiaal.
Bij de keuze van de kop moet rekening worden gehouden met de dikte en hardheid van de samengevoegde materialen, de beschikbare speling, het vereiste uiterlijk en de mogelijkheden van de klinkapparatuur.
Waar worden aluminium halfholle klinknagels gebruikt?
De combinatie van lage massa, niet-magnetische eigenschappen, corrosiebestendigheid en lage installatiekracht maakt aluminium halfholle bevestigingstechnologie geschikt voor een breed scala aan producten.
- Draagbare elektronische apparatuur en aluminium behuizingen
- Drone- en onbemande apparatuurassemblages
- Sportartikelen en lichtgewicht uitrusting
- Consumentenproducten en apparaten
- Dunne plaatwerkconstructies
- Draaipunten en bewegende componenten
- Lichtgewicht transportcomponenten
- Buitenuitrusting en corrosiegevoelige assemblages
- Decoratieve en niet-structurele metalen producten
Ze zijn vooral waardevol wanneer een fabrikant een permanente verbinding nodig heeft, maar de vervorming of hoge drukkracht die gepaard gaat met het installeren van een massieve klinknagel in een dun onderdeel niet kan tolereren.
Hoe worden aluminium halfholle klinknagels vervaardigd en geïnspecteerd?
Consistente klinknagelprestaties zijn sterk afhankelijk van maatnauwkeurigheid en gecontroleerde materiaaleigenschappen. Een professioneel productieproces begint doorgaans met geverifieerde aluminiumdraad en gaat verder met vormen, afsnijden, ontbramen, oppervlaktebehandeling en eindinspectie.
- Materiaalverificatie:Aluminiumdraad wordt gecontroleerd op diameter, hardheid en legeringssamenstelling.
- Koude koers:Progressief vormen creëert de schacht, de kop en de halfholle holte.
- Trimmen:Overtollig materiaal en vormingsflits worden verwijderd.
- Ontbramen:Oppervlakte-imperfecties en microbramen worden verminderd.
- Oppervlakteafwerking:Er kunnen gewone, geanodiseerde of andere gespecificeerde afwerkingen worden toegepast.
- Eindinspectie:Kritische afmetingen, kopgeometrie, materiaalkwaliteit en oppervlakteconditie worden vóór verzending gecontroleerd.
Voor precisietoepassingen kan inspectieapparatuur zoals lasermicrometers, optische comparatoren, beeldmeetsystemen, spectrometers, hardheidstesters en zoutsproeitestapparatuur aanvullende kwaliteitsverificatie bieden.
Nuote stelt dat het productieproces de traceerbaarheid van materialen, dimensionale inspectie, optische sortering en documentatie zoals materiaalcertificaten en conformiteitscertificaten omvat, indien vereist. Standaardmonsters kunnen binnen ongeveer 5 tot 7 dagen beschikbaar zijn, terwijl voor aangepaste gereedschappen ongeveer 15 tot 20 dagen nodig kunnen zijn.
Wat kan een echte elektronicatoepassing ons vertellen?
Neem een fabrikant van draagbare elektronica die dunne aluminium behuizingen assembleert. Stalen schroeven creëerden onnodig gewicht en introduceerden magnetische componenten in een omgeving met gevoelige elektronica. Massieve aluminium klinknagels losten het magnetische probleem op, maar vereisten een grotere installatiekracht, waardoor het risico op vervorming in dunne behuizingswanden groter werd.
Een halfholle klinknagel van 5052 aluminium kan aan deze concurrerende eisen voldoen door een lichtgewicht constructie, niet-magnetische prestaties, corrosieweerstand en een lagere installatiekracht te combineren. Een configuratie zoals een schacht van 3,0 mm met een ronde kop en een helder geanodiseerde afwerking kan worden aangepast aan de geometrie- en uiterlijkvereisten van de behuizing.
Dit type toepassing demonstreert een belangrijk technisch principe: de keuze van bevestigingsmiddelen moet gebaseerd zijn op de volledige samenstelling in plaats van alleen op trek- of schuifsterkte. Gewicht, installatiekracht, materiaalcompatibiliteit, corrosiegedrag, uiterlijk, automatisering en levenscyclusvereisten kunnen allemaal de uiteindelijke keuze beïnvloeden.
Veelgestelde vragen
Zijn aluminium halfholle klinknagels hetzelfde als halfbuisvormige klinknagels?
Ja. Aluminium halfholle klinknagels worden gewoonlijk omschreven als halfbuisvormige klinknagels, half buisvormige klinknagels of holle klinknagels. Deze termen verwijzen over het algemeen naar een klinknagel met een gedeeltelijk holle staart die tijdens de installatie uitzet.
Waarom zijn aluminium halfholle klinknagels geschikt voor lichtgewicht producten?
Aluminium heeft een veel lagere dichtheid dan staal, waardoor fabrikanten het gewicht van de bevestigingsmiddelen kunnen verminderen. De halfholle structuur vermindert ook het materiaal dat tijdens de installatie moet worden vervormd, waardoor de hardingskracht wordt verminderd.
Moet ik 1100, 5052 of 5056 aluminium kiezen?
Kies 1100 als een laag gewicht en ductiliteit de belangrijkste vereisten zijn. 5052 is een veelzijdige optie voor toepassingen met middelmatige belasting die een goede corrosieweerstand vereisen. 5056 is meer geschikt voor eisen met een hogere sterkte en veeleisende buiten- of maritieme omgevingen.
Kunnen aluminium halfholle klinknagels op maat worden gemaakt?
Ja. Aanpassingen kunnen de schachtdiameter, cilinderlengte, kopgeometrie, aluminiumkwaliteit, oppervlakteafwerking en andere dimensionale vereisten omvatten. Een technische tekening of monster is normaal gesproken het beste startpunt voor het bevestigen van specificaties en gereedschapsvereisten.
Zijn deze klinknagels geschikt voor geautomatiseerde montage?
Ja. Hun herhaalbare geometrie en lage krachtinstelkarakteristieken maken ze geschikt voor geautomatiseerde of semi-geautomatiseerde klinkprocessen, vooral bij productie van grote volumes waarbij een consistente installatie belangrijk is.
Conclusie
Aluminium halfholle klinknagels bieden een praktische combinatie van lichtgewicht constructie, corrosieweerstand, niet-magnetische prestaties en efficiënte installatie met lage kracht. Door de juiste aluminiumlegering, kopstijl, afmetingen en oppervlaktebehandeling te selecteren, kunnen fabrikanten permanente verbindingen ontwikkelen die zowel de productprestaties als de productie-efficiëntie ondersteunen.
Als u aluminium klinknagels evalueert voor elektronica, drones, sportartikelen, lichtgewicht behuizingen of andere precisieassemblages, kan het werken met een ervaren fabrikant de materiaalkeuze, maatwerk, bemonstering en kwaliteitscontrole vereenvoudigen.Neem vandaag nog contact op met Nuote om uw specificaties te bespreken, monsters aan te vragen ofneem contact met ons opvoor een op maat gemaakte aluminium halfholle klinknageloplossing voor uw productievereisten.
