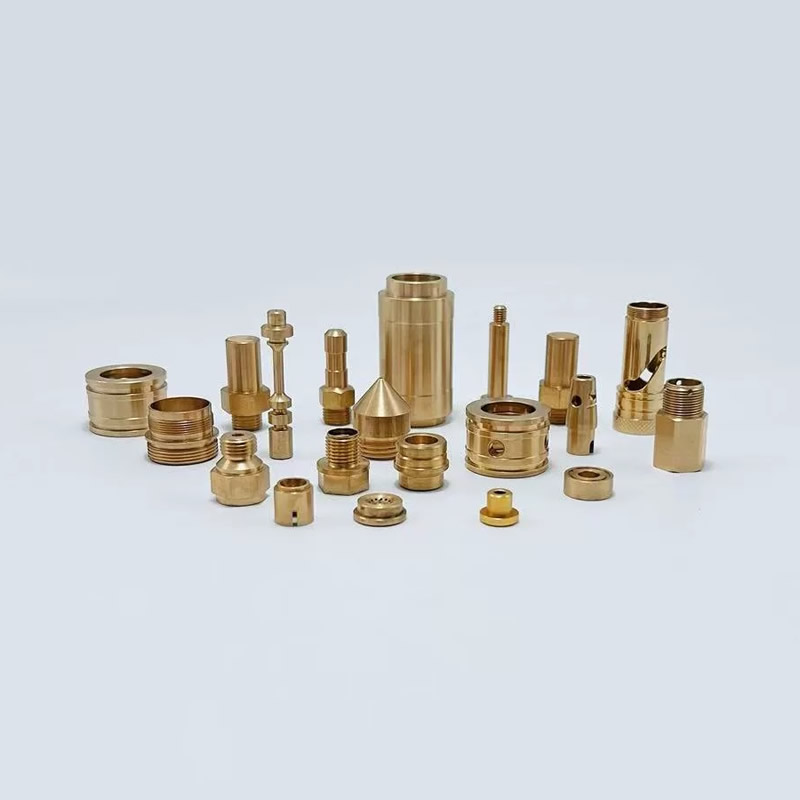

Waarom zijn messing draaionderdelen de ruggengraat van precisieproductie in de automobiel-, elektronica- en medische industrie?

Messing is een van de meest bewerkbare metalen ter wereld. Die ene eigenschap heeft gemaaktmessing draaidelende standaardkeuze voor precisiecomponenten in tientallen industrieën. Maar bewerkbaarheid alleen verklaart de aanhoudende vraag niet. Messing biedt ook corrosieweerstand, elektrische geleidbaarheid en een natuurlijke esthetiek die maar weinig materialen kunnen evenaren.

Bij Nuote Metals zijn we al ruim tien jaar gespecialiseerd in het draaien van messing. Dit artikel deelt wat we hebben geleerd over materiaalkeuze, tolerantiecontrole en de toepassingen waarbij messing gedraaide onderdelen de meeste waarde opleveren.

Waarom messing het voorkeursmateriaal blijft voor gedraaide componenten

Messing is een legering van koper en zink. De verhouding bepaalt de eigenschappen ervan. De twee kwaliteiten waar we het meest mee werken zijn C36000 en C2680.

C36000 Vrijsnijdend messing – De maatstaf voor bewerkbaarheid

C36000 bevat ongeveer 61,5% koper, 35,5% zink en 3% lood. Het lood fungeert als een ingebouwd smeermiddel tijdens de bewerking, waardoor spanen in kleine, hanteerbare stukken worden gebroken en snijsnelheden tot 100% van de bewerkbaarheidsindex mogelijk worden gemaakt – de standaard waartegen alle andere metalen worden gemeten.

C36000 is het materiaal bij uitstek voor het nauwkeurig draaien van grote volumes van complexe onderdelen met schroefdraad, connectoren, bussen en klepcomponenten. De uitstekende spaanbeheersing vermindert gereedschapslijtage en verkort de cyclustijden.

C2680 Geel Messing – Wanneer ductiliteit belangrijker is dan snelheid

C2680 bevat ongeveer 65% koper en 35% zink. Het mist het loodadditief, waardoor het een lagere bewerkbaarheid heeft (ongeveer 30% van C36000), maar een aanzienlijk hogere ductiliteit. C2680 heeft de voorkeur wanneer het onderdeel na de bewerking moet worden gevormd, gebogen of gekrompen. Het is ook de standaardkeuze voor elektrische componenten waarbij het loodgehalte tot een minimum moet worden beperkt.

Vergelijking van bewerkbaarheid

Technische specificaties – Toleranties en oppervlakteafwerkingen

De waarde van een messing draaipartner wordt bepaald door zijn vermogen om toleranties consistent aan te houden. Bij Nuote Metals hanteren wij de volgende normen.

Dimensionale toleranties

Voor automobiel- en medische toepassingen houden we routinematig ±0,01 mm aan op kritische afmetingen. Typisch messing CNC-draaien bereikt ±0,1 tot ±0,005 mm, afhankelijk van de complexiteit en het volume van het onderdeel.

Mogelijkheden voor oppervlakteafwerking

Messing C26000, gedraaid op standaardparameters, bereikt doorgaans Ra ≈ 2,5 μm. Voor toepassingen die een lagere ruwheid vereisen, kan het verminderen van de voedingssnelheid en het gebruik van diamantgepolijst gereedschap een Ra van minder dan 0,8 μm bereiken.

Twee aanvragen uit onze fabrieksgegevens

Elektrische connectoren voor auto's (C36000, nauwe tolerantie)

Probleem:Een vooraanstaande automobielleverancier had koperen pinconnectoren nodig voor motorregeleenheden. De pennen vereisten een diametertolerantie van ± 0,015 mm en een oppervlakteafwerking van minder dan Ra 1,0 μm om een ​​consistente insteekkracht en lage contactweerstand te garanderen. Het jaarlijkse volume bedroeg meer dan 3 miljoen stuks.

Onze oplossing:We produceerden de connectoren van C36000-messing op CNC-draaibanken van het Zwitserse type met live gereedschap. Lasermetingen tijdens het proces controleerden elk 200ste stuk op diameter, concentriciteit en oppervlakteafwerking. De onderdelen werden vernikkeld tot 3 à 5 μm voor bescherming tegen corrosie.

Resultaat:De variatie in de inbrengkracht daalde van ±15% naar ±4%. De klant heeft de inkomende inspectie teruggebracht van 100% naar AQL-bemonstering. Levertijd: 12 dagen voor voorraadformaten; 22 dagen voor op maat gemaakte geplateerde onderdelen.

Doorvoeren voor medische apparaten (C2680, loodvrij)

Probleem:Een fabrikant van medische apparatuur had loodvrije koperen bussen nodig voor de montage van chirurgische instrumenten. De bussen vereisten een gladde interne boring voor een glijdende as, met een spelingstolerantie van ±0,02 mm. Het materiaal moest voldoen aan RoHS en mag geen lood boven sporenniveaus bevatten.

Onze oplossing:We hebben C2680 loodvrije koperen bussen geleverd, gedraaid en vervolgens geslepen om een ​​interne oppervlakteafwerking van Ra 0,4 μm te bereiken. Het buitenprofiel werd in één keer gedraaid om de concentriciteit tussen de boring en de buitendiameter te behouden.

Resultaat:De bussen hebben een 100% boringsinspectie doorstaan. De fabrikant van medische apparatuur heeft een secundaire ruimbewerking geëlimineerd. De productie is al meer dan twee jaar doorgegaan zonder veldfouten.

Kwaliteitssystemen – Waar u op moet letten bij een partner voor messingdraaiwerk

Niet alle leveranciers van messingdraaiwerk opereren op hetzelfde niveau. Wanneer u een partner evalueert, vraag dan om documentatie over het volgende.

Certificeringen en traceerbaarheid

ISO 9001:2015 is de basisvereiste voor elke serieuze leverancier van messingdraaiwerk. Voor autowerkzaamheden wordt steeds vaker IATF 16949 verwacht. Voor medische componenten kan ISO 13485 vereist zijn. Volledige traceerbaarheid van materialen – waarbij het voltooide onderdeel wordt teruggekoppeld naar het warmtenummer van de koperen staaf – is voor gereguleerde industrieën niet onderhandelbaar.

Mogelijkheid tot inspectie tijdens het proces

Een betrouwbare leverancier vertrouwt niet alleen op de eindcontrole. Zoek naar:

Meten tijdens het proces: laser- of optische meting tijdens de productie, niet erna.

SPC-monitoring: statistische procescontrolediagrammen voor kritische dimensies.

Beheer van gereedschapslijtage: geplande wisselplaatwissels op basis van het aantal stuks, niet op basis van het oordeel van de operator.

Secundaire operaties

Veelmessing draaidelenaanvullende verwerking vereisen. De beste leveranciers handelen deze in eigen beheer af:

Plating: nikkel, tin, zilver of goud

Ontbramen: Thermisch of mechanisch

Montage: perspassing, uitzetten of draadsnijden

Messing draaionderdelen – Veelgestelde vragen

Vraag 1: Wat is het verschil tussen C36000 en C2680 messing voor draaien?

A: Het belangrijkste verschil is het loodgehalte en de bewerkbaarheid. C36000 bevat ongeveer 3% lood, dat tijdens de bewerking als intern smeermiddel fungeert. Dit geeft het een bewerkbaarheidsindex van 100%, de maatstaf waartegen alle andere metalen worden gemeten. Het produceert korte, gemakkelijk beheerde spanen en maakt hogere snijsnelheden mogelijk, waardoor het de voorkeurskeuze is voor het nauwkeurig draaien van grote hoeveelheden complexe onderdelen met schroefdraad, connectoren en bussen. C2680 is loodvrij en bevat iets meer koper (ongeveer 65%). De bewerkbaarheid is ongeveer 30% van die van C36000, wat lagere snijsnelheden en langere spanen betekent. C2680 biedt echter een aanzienlijk hogere ductiliteit, waardoor het beter geschikt is voor onderdelen die na het bewerken moeten worden gevormd, gebogen of gekrompen. Het is ook de juiste keuze wanneer het loodgehalte om wettelijke of medische redenen tot een minimum moet worden beperkt. Bij Nuote Metals hebben we beide kwaliteiten op voorraad en kunnen we u adviseren over de juiste keuze op basis van uw onderdeelgeometrie, volume en eindgebruiksvereisten.

Vraag 2: Welke toleranties kunnen worden bereikt met messing CNC-draaien?

EEN: Standaardmessing draaidelenbehaalt toleranties van ±0,05 mm op de buitendiameter en ±0,10 mm op de lengte. Voor precisietoepassingen houden we routinematig ±0,01 mm aan op kritische afmetingen. De haalbare tolerantie is afhankelijk van verschillende factoren: onderdeelgrootte, geometrie, materiaalkwaliteit en volume. Kleinere onderdelen met eenvoudige geometrieën maken nauwere toleranties mogelijk. Complexe onderdelen met meerdere kenmerken, dunne wanden of lange lengte-diameterverhoudingen zijn een grotere uitdaging. Voor draaibanken van het Zwitserse type met in-process meting is ±0,005 mm haalbaar op geselecteerde afmetingen. Wij raden u aan een gedetailleerde tekening te verstrekken met specifieke tolerantieaanduidingen voor kritieke kenmerken, in plaats van een algemene tolerantie op het gehele onderdeel toe te passen. Ons technische team beoordeelt elke tekening voordat ze een offerte uitbrengt en signaleert eventuele toleranties die mogelijk secundaire bewerkingen of speciaal gereedschap vereisen.

Vraag 3: Wat is de MOQ en doorlooptijd voor messing draaionderdelen van Nuote Metals?

A: Onze standaard MOQ is 500 stuks voor op maat gemaakte gedraaide onderdelen, hoewel we lagere aantallen hanteren voor bestellingen van prototypen en eerste artikelen. Voor standaard messing staven en standaard verbindingsprofielen kunnen wij vanaf 100 stuks verzenden. De doorlooptijd is afhankelijk van de beschikbaarheid van materialen en de complexiteit van de onderdelen. Voor standaard messingsoorten (C36000, C2680) op voorraad: 7–12 dagen voor productieaantallen tot 50.000 stuks. Voor op maat gemaakte beplating of secundaire bewerkingen: voeg 5–8 dagen toe. Voor nieuwe onderdelen waarvoor gereedschap of inspectie van het eerste artikel vereist is: in totaal 15-25 dagen rekenen. Bij elke offerte geven wij een vaste doorlooptijd, geen vage marges. Voor dringende verzoeken bieden wij ook spoeddiensten aan. Elke zending bevat een volledig inspectierapport en materiaalcertificering.
