Waarom zijn semi-buisvormige klinknagels de optimale balans tussen sterkte en installatie-efficiëntie?

In de wereld van permanente mechanische bevestiging is de keuze zelden tussen zwart en wit.Stevige klinknagelsbieden maximale sterkte, maar vereisen een aanzienlijke zetkracht.Volledige buisvormige klinknagelsgemakkelijk te installeren, maar missen laadvermogen. Tussen deze twee uitersten ligt een technisch goede plek: dehalf buisvormige klinknagel. Nuote Metals heeft miljoenen semi-buisvormige klinknagels vervaardigd voor industrieën variërend van remsystemen voor auto's tot consumentenelektronica, wat bewijst dat het juiste ontwerpcompromis superieure waarde oplevert.

Dit artikel biedt een technische maar praktische gids voor semi-buisvormige klinknagels: hun definitie, typen, materialen, toepassingen en selectiecriteria. De inhoud is geschreven voor ontwerpingenieurs, productiemanagers en kwaliteitsprofessionals en volgt de bewezen EEAT-principes en komt overeen met de zoekintentie van kopers die op zoek zijn naar een betrouwbare, kosteneffectieve bevestigingsoplossing.

Wat zijn semi-buisvormige klinknagels? Een duidelijke definitie

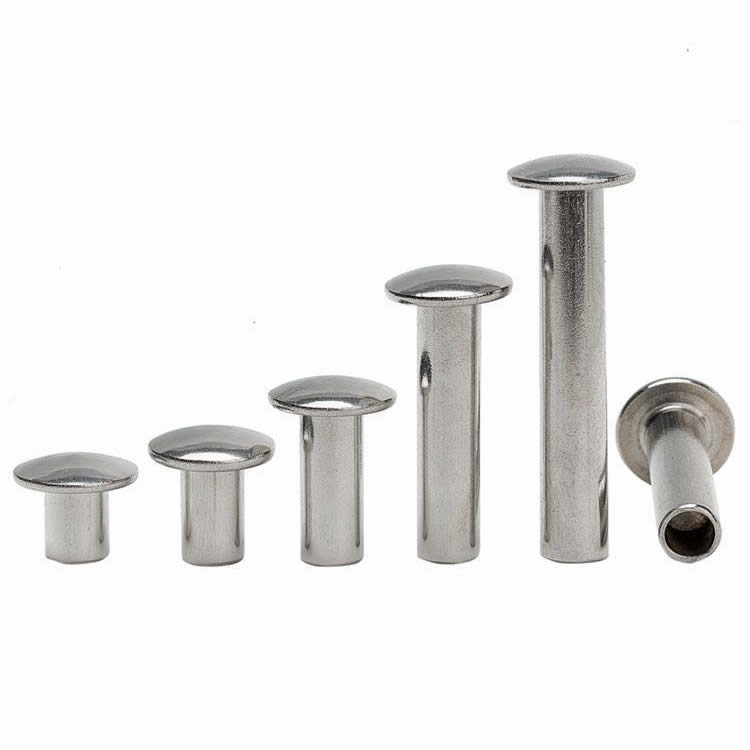

Een semi-buisvormige klinknagel is een permanente sluiting met een massieve kop en een schacht die gedeeltelijk is uitgehold vanaf het uiteinde. Typisch varieert de holle diepte van 20% tot 35% van de totale schachtlengte. Deze gedeeltelijke holte vermindert het materiaalvolume dat tijdens de installatie moet worden vervormd, waardoor de vereiste zetkracht wordt verlaagd terwijl het grootste deel van de schuifsterkte van een massieve klinknagel behouden blijft.

Kern structurele kenmerken

Stevig kopgedeelte: Biedt volledige materiaalintegriteit op het dragende grensvlak

Hol staartgedeelte: Vermindert de installatiekracht met 30-50% vergeleken met massieve klinknagels

Gecontroleerde instorting: Tijdens het uitharden rolt het holle gedeelte naar buiten om een ​​secundaire kop te vormen

Uniforme wanddikte: Zorgt voor voorspelbare vervorming en consistente verbindingskwaliteit

Groot diameterbereik: doorgaans verkrijgbaar van 1,6 mm tot 8,0 mm

Deze eigenschappen makenhalf buisvormige klinknagelsIdeaal voor toepassingen waarbij toegang tot beide zijden beschikbaar is, maar een snelle installatie met weinig kracht vereist is.

Soorten semi-buisvormige klinknagels – kopstijlen en configuraties

Nuote metalenproduceert semi-buisvormige klinknagels in verschillende kopstijlen om aan verschillende montagevereisten te voldoen.

Hoofdstijl	Beschrijving	Typische toepassingen
Platte kop	Laag profiel, groot draagoppervlak	Remvoeringen voor auto's, koppelingsplaten
Ovale kop	Licht gewelfd, esthetische afwerking	Meubelmontage, bagagebeslag
Verzonken kop	Vlak oppervlak voor een gladde buitenkant	Vliegtuiginterieurpanelen, elektronische behuizingen
Ronde kop	Volledige koepel voor maximale kopsterkte	Zwaar materieel, landbouwmachines
Truss hoofd	Extra breed draagvlak	Zachte materialen (kunststof, hout, leer)
Schoudertype	Getrapte schacht voor draai- of afstandsfunctie	Vouwmechanismen, gereedschapsverbindingen

Op basis van het percentage holle diepte

Diepte Categorie	Hol % van schacht	Kracht instellen	Beste gebruiksscenario
Oppervlakkig	15–20%	Hoger (dichter bij vast)	Maximale schuifsterkte vereist
Standaard	25–35%	Gematigd	Algemeen doel, meest gebruikelijk
Diep	40–50%	Lager	Zachte of dunne materialen, snelle montage

Materialen en afwerkingen voor halfbuisvormige klinknagels

Materiaalkeuze heeft rechtstreeks invloed op de mechanische prestaties, corrosieweerstand en kosten. Nuote Metals levert semi-buisvormige klinknagels in een uitgebreid assortiment.

Basismetalen

Laag koolstofstaal (C1008, C1010, C1018):Hoge sterkte, economisch, veel gebruikt. Vereist platering ter bescherming tegen corrosie.

Roestvrij staal (304, 316):Uitstekende corrosieweerstand, hoge duurzaamheid. Ideaal voor medische, maritieme en voedselapparatuur.

Aluminium (5056, 6061, 1100):Lichtgewicht, natuurlijk corrosiebestendig. Gebruikt in de lucht- en ruimtevaart en consumentenelektronica.

Messing (C2600, C2700):Goede geleidbaarheid, aantrekkelijk uiterlijk, corrosiebestendig. Gebruikelijk in elektrische en decoratieve toepassingen.

Koper:Hoogste elektrische en thermische geleidbaarheid. Gebruikt in elektrische terminals en warmtewisselaarassemblages.

Oppervlakteafwerkingen

Finish	Eigenschappen	Veel voorkomende toepassingen
Verzinken (helder, geel, zwart)	Basiscorrosiebescherming, lage kosten	Auto-interieuronderdelen, hardware
Vernikkelen	Heldere, gladde, matige corrosieweerstand	Elektronica, zichtbare decoratieve bevestigingsmiddelen
Vertinnen	Soldeerbaar oppervlak	Elektrische aansluitingen, PCB-assemblages
Passivering	Voor roestvrij staal: verwijdert vrij ijzer	Medische apparaten, voedselverwerkingsapparatuur
Anodiseren	Voor aluminium, hard slijtvast oppervlak	Lucht- en ruimtevaarttoepassingen en buitentoepassingen

Belangrijke industrieën en toepassingen in de echte wereld

Halfbuisvormige klinknagels worden aangetroffen in duizenden producten waarbij betrouwbaarheid en montagesnelheid naast elkaar moeten bestaan. Nuote Metals heeft deze bevestigingsmiddelen geleverd aan de volgende sectoren.

Auto-industrie

Remvoering en remblokbevestiging

Koppeling gericht op klinken

Bevestigingssystemen voor veiligheidsgordels

Draaipunten van deurscharnieren

HVAC-klepaansluitingen

Meubilair en houtbewerking

Verbindingen van stoel- en tafelframe

Ladegeleiders

Vouwmechanisme draait

Bekledingsstrips

Consumentengoederen en bagage

Kofferhandvatbevestigingen

Klinknagels voor laptopscharnieren

Montage van keukenapparatuur

Behuizingen voor elektrisch gereedschap

Elektronica en elektrisch

Relais- en schakelcontacten

Bevestiging klemmenbord

Transformatorkern vastklemmen

Montage van het batterijpakket

Medische apparaten

Orthopedische beugeldraaipunten

Chirurgische instrumentgewrichten

Frames voor diagnostische apparatuur

Onderdelen van het ziekenhuisbedmechanisme

Landbouw- en industriële uitrusting

Bevestigingsbevestigingen voor transportbanden

Koppelingen voor tractorbediening

Pomphuissamenstellen

Eindkappen van filterelementen

Voordelen van het gebruik van semi-buisvormige klinknagels ten opzichte van alternatieven

Waarom kiezen voor semi-buisvormige klinknagels in plaats van massieve klinknagels, volledige buisvormige klinknagels of bevestigingsmiddelen met schroefdraad?Nuote metalenbenadrukt de volgende technische en economische voordelen.

Voordeel	Uitleg
Lagere installatiekracht	30-50% minder kracht dan massieve klinknagels, waardoor vermoeidheid van de machinist en gereedschapsslijtage worden verminderd
Snelle instelcyclus	Ideaal voor geautomatiseerde assemblagelijnen met grote volumes (tot 200 klinknagels per minuut)
Uitstekende schuifsterkte	Typisch 80-95% van de sterkte van de massieve klinknagel, veel groter dan de volledige buisvorm
Consistente clinch	Gecontroleerde rolvorming zorgt voor een uniforme klemkracht over alle verbindingen
Geen losraken van de draad	Permanente vervorming betekent dat er geen trillingen optreden
Kosteneffectief	Lagere materiaalkosten dan massieve klinknagels; snellere installatie dan bouten
Schoon uiterlijk	De gerolde staart zorgt voor een gladde, braamvrije afwerking aan de blinde zijde

Massief versus semi-buisvormig versus volledig buisvormig – een vergelijkende tabel

Het begrijpen van de verschillen tussen de drie belangrijkste klinknagelfamilies is essentieel voor een correcte specificatie.

Eigendom	Stevige klinknagel	Semi-buisvormige klinknagel	Volledige buisvormige klinknagel
Holle diepte	0%	20-40% van de schacht	100% schacht
Installatie kracht	Hoogste	Matig (30-50% minder dan vast)	Laagste
Afschuifsterkte	100% basislijn	80-95% vaste stof	50-70% vaste stof
Materiaalkosten	Laag	Laag (iets minder dan solide)	Zeer laag
Typisch diameterbereik	1,6 – 12,0 mm	1,6 – 8,0 mm	1,0 – 6,0 mm
Beste applicatie	Primaire structuur, extreme belasting	Algemene montage, gemiddelde tot hoge belasting	Lichtgewicht, zachte materialen, decoratief
Toegang tot installatie	Beide kanten nodig	Beide kanten nodig	Beide kanten nodig

Voor de overgrote meerderheid van industriële constructies die geen primaire dragende constructies zijn, bieden halfbuisvormige klinknagels de beste combinatie van sterkte, snelheid en zuinigheid.

Selectiecriteria voor halfbuisvormige klinknagels

Om een ​​optimale verbindingskwaliteit te bereiken, evalueert u de volgende parameters voordat u semi-buisvormige klinknagels specificeert.

1. Materiaalstapeldikte

Meet de totale dikte van alle te verbinden lagen

Selecteer klinknagellengte = stapeldikte + 0,5 tot 1,0 mm (voor standaardrol)

Voor hardere materialen vergroot u het uitsteeksel tot 1,2–1,5 mm

2. Vereiste schuif- en trekbelastingen

Schat de maximale servicebelasting

Referentie Nuote Metals technische gegevensbladen voor sterkteclassificaties per diameter en materiaal

3. Omgevingsomstandigheden

Binnen droog: verzinkt staal

Buiten of vochtig: roestvrij staal of aluminium

Blootstelling aan zout water: roestvrij staal 316 of messing

Hoge temperatuur: staal of roestvrij staal (aluminium verzwakt boven 150°C)

4. Assemblagevolume en automatiseringsniveau

Laag volume (minder dan 10.000): Handmatige of pneumatische pers

Gemiddeld volume (10.000–100.000): pneumatische of servopers

Hoog volume (meer dan 100.000): Automatisch klinksysteem met triltoevoer

5. Hoofdstijl en esthetische vereisten

Vlak oppervlak: verzonken kop

Maximale belasting op zacht materiaal: Trusskop

Algemeen gebruik: platte of ovale kop

6. Kwaliteit van gatvoorbereiding

De gatdiameter moet 0,05–0,10 mm groter zijn dan de schacht van de klinknagel

Braamvrije gaten zijn essentieel voor consistente rolvorming

Installatie-best practices voor semi-buisvormige klinknagels

Een juiste instelling is van cruciaal belang voor het bereiken van de verwachte prestaties van semi-buisvormige klinknagels.Nuote metalenbeveelt het volgende proces aan.

Stapsgewijze instellingsprocedure

Boor of pons een schoon gat – Gebruik scherp gereedschap om bramen te voorkomen

Ontbraam beide zijden – Verwijder alle scherpe randen die de opgerolde staart kunnen doen barsten

Plaats de klinknagel – kop tegen de toegankelijke kant, holle staart steekt uit

Plaats het aambeeld – Ondersteun de kop met een hol of plat aambeeld

Axiale kracht uitoefenen – Gebruik een klinknagelpers of automatische zetter

Observeer de rolvorming – De holle staart moet gelijkmatig naar buiten krullen en een gladde secundaire kop vormen

Veelvoorkomende installatiefouten en preventie

Defect	Oorzaak	Oplossing
Gebarsten rol	Overmatige kracht of slechte materiaalvervormbaarheid	Verminder de druk; controleer de hardheidsspecificatie van de klinknagel
Rol buiten het midden	Verkeerd uitgelijnd gereedschap of verbogen klinknagel	Controleer de uitlijning van stempel en aambeeld
Onvoldoende rol	Klinknagel te kort of kracht te laag	Vergroot de lengte van de klinknagel of de insteldruk
Afgeplatte rol	Forceer te hoog of aambeeld verkeerd	Verminder kracht; gebruik het juiste aambeeldprofiel
Gespleten schacht	Gat te klein of klinknagel te groot	Controleer de tolerantie van de gatdiameter

Nuote metalenbiedt aanbevelingen voor plaatsingsgereedschappen en slaghoogtegrafieken voor elke standaard semi-buisvormige klinknagelgrootte.

【Halfbuisvormige klinknagels】FAQ – Veelgestelde vragen beantwoord

Vraag 1: Wat is het verschil tussensemi-buisvormige klinknagelsen buisvormige klinknagels?

A: Het belangrijkste verschil ligt in de diepte van het holle gedeelte. Een halfbuisvormige klinknagel heeft een holle holte die zich slechts 20-40% van de schachtlengte vanaf het staartuiteinde uitstrekt. De rest van de schacht is massief. Dit ontwerp behoudt het grootste deel van de schuifsterkte van een massieve klinknagel, terwijl de installatiekracht met 30-50% wordt verminderd. Een volledig buisvormige klinknagel is over de gehele schacht hol, wat zowel de sterkte als de zetkracht aanzienlijk vermindert. Voor toepassingen die een goede belastbaarheid vereisen met snelle montage, zoals remvoeringen voor auto's of meubelframes, zijn halfbuisvormige klinknagels de juiste keuze. Volledige buisvormige klinknagels zijn beter geschikt voor verbindingen van lichtgewicht, decoratieve of zachte materialen. Nuote Metals biedt beide typen aan, en ons engineeringteam kan u helpen beslissen op basis van uw specifieke belasting- en productie-eisen.

Vraag 2: Hoe bereken ik de juiste lengte van de semi-buisvormige klinknagel voor mijn montage?

A: De standaardformule voor de lengte van semi-buisvormige klinknagels is: Klinknagellengte = stapeldikte materiaal + 0,8 tot 1,2 x klinknageldiameter. Het uitstekende gedeelte wordt gebruikt om de opgerolde kop te vormen. Als u bijvoorbeeld twee staalplaten met een totale dikte van 3,0 mm verbindt met een klinknagel met een diameter van 3,0 mm, is de aanbevolen lengte 3,0 mm + (1,0 × 3,0 mm) = 6,0 mm. Hierdoor steekt er 3,0 mm schacht uit, die in een secundaire kop met een diameter van ongeveer 4,5-5,0 mm zal rollen. Voor zachtere materialen zoals aluminium of kunststof gebruikt u de onderkant van het bereik (0,8 x diameter). Voor hardere materialen zoals roestvrij staal gebruikt u het hogere uiteinde (1,2 x diameter). Nuote Metals biedt lengteselectietabellen voor elke materiaalcombinatie. Als u het niet zeker weet, vraag dan gratis monsters aan in twee of drie aangrenzende lengtes en test ze op uw daadwerkelijke assemblagelijn.

Vraag 3: Kunnen semi-buisvormige klinknagels worden gebruikt in geautomatiseerde assemblagelijnen?

Ja, en ze zijn specifiek ontworpen voor automatische instelling van grote volumes. Halfbuisvormige klinknagels zijn de voorkeursbevestiging voor veel geautomatiseerde montagewerkzaamheden, omdat hun gedeeltelijk holle gedeelte een voorspelbare vervorming met lage kracht mogelijk maakt. Moderne automatische klinksystemen kunnen semi-buisvormige klinknagels installeren met een snelheid van 100 tot 200 stuks per minuut. Nuote Metals levert semi-buisvormige klinknagels in tape-and-reel-verpakkingen, trilkomklare bulkverpakkingen en stick-toevoerformaten die compatibel zijn met alle grote merken apparatuur voor het zetten van klinknagels. Belangrijke overwegingen bij automatisering zijn onder meer de concentriciteit van de klinknagel (waardoor het holle gedeelte perfect coaxiaal is), consistente hardheid (voorkomen van gescheurde rollen) en uniforme kopgeometrie. Nuote Metals past statistische procescontrole toe op elke batch, met 100% visuele inspectie van kop- en schachtafmetingen op geautomatiseerde lijnen. We bieden ook monsterzettingsproeven aan in onze fabriek om de compatibiliteit van klinknagels en gereedschappen te valideren vóór de volledige productie.

Waarom Nuote Metals een vertrouwde partner is voor semi-buisvormige klinknagels

Het vervaardigen van semi-buisvormige klinknagels volgens strenge normen vereist een nauwkeurige kop, gecontroleerd boren of vormen op holle diepte en een strenge kwaliteitsborging. Nuote Metals brengt bij elke bestelling meer dan twintig jaar expertise op het gebied van koude geleiding en secundaire operaties met zich mee.

ISO 9001:2015 gecertificeerd – Volledige traceerbaarheid van grondstof tot afgewerkte klinknagel

Eigen gereedschapsontwerp – Aangepaste kopstijlen, holle diepten en schouderconfiguraties ontwikkeld in 10–15 dagen

Breed materiaalassortiment – ​​Koolstofstaal, roestvrij staal, aluminium, messing, koper en speciale legeringen

Statistische procescontrole – Elke productiebatch wordt gecontroleerd op schachtdiameter, concentriciteit van de holle diepte, kophoogte en hardheid

Beplating en coating in eigen beheer – Zink, nikkel, tin, passivering en anodiseren onder één dak

Verpakkingsopties – Bulk, tape-and-reel, stick-feed of op maat gemaakte zakken

Technische technische ondersteuning – Gratis applicatiebeoordelingen, probleemoplossing voor de installatie en foutanalyse

Of u nu 10.000 of 10 miljoen semi-buisvormige klinknagels nodig heeft, Nuote Metals levert consistente kwaliteit die uw assemblagelijnen draaiende houdt.
