Waarom zijn buisvormige klinknagels de slimme keuze voor snelle, betrouwbare en kosteneffectieve montage?

Wanneer een assemblagelijn duizenden componenten per uur moet verbinden, is elke seconde en elke cent van belang. Stevige klinknagels zijn sterk maar zetten langzaam uit. Schroeven en moeren brengen losse onderdelen met zich mee en veroorzaken het risico dat trillingen loskomen. Buisvormige klinknagels bieden een beproefde middenweg: ze kunnen snel worden geïnstalleerd, zitten stevig vast en kosten minder dan de meeste alternatieven. Nuote Metals heeft miljoenen buisvormige klinknagels geproduceerd voor industrieën die constante kwaliteit op hoge snelheid eisen.

Deze gids behandelt alles wat een professional moet weten over buisvormige klinknagels, van basisdefinities tot geavanceerde selectiecriteria.

Wat zijn buisvormige klinknagels? Een duidelijke definitie

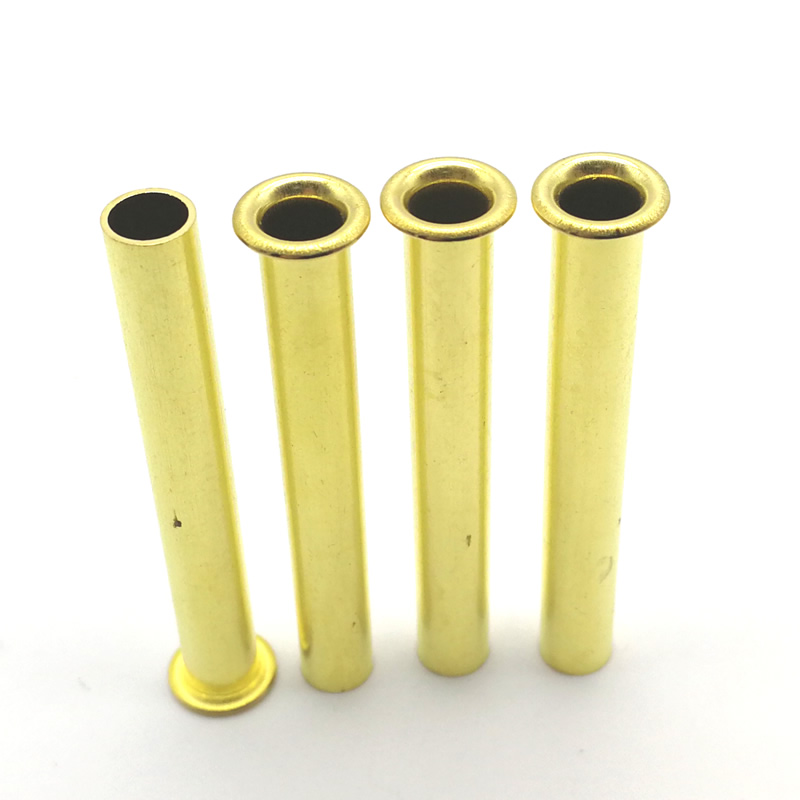

Een buisvormige klinknagel is een permanente mechanische sluiting met een voorgevormde kop aan het ene uiteinde en een holle schacht die gedeeltelijk of volledig door het lichaam reikt. Het holle gedeelte vermindert het metaalvolume dat tijdens de installatie moet worden vervormd, waardoor de klinknagel met aanzienlijk minder kracht kan worden geplaatst dan een massieve klinknagel met dezelfde diameter.

Kernkenmerken van buisvormige klinknagels

Ontwerp met holle schacht: Vermindert de zetkracht met 30-60% vergeleken met massieve klinknagels

Permanente verbinding: Eenmaal opgerold, raakt de verbinding niet los onder trillingen

Tweezijdige toegang vereist: Beide uiteinden van de klinknagel moeten bereikbaar zijn voor plaatsing

Snelle cyclustijden: tot 150–200 stuks per minuut op geautomatiseerde apparatuur

Strakke afwerking: De opgerolde staart zorgt voor een glad, braamvrij oppervlak

Nuote metalenproduceert zowel volledige buisvormige als halfbuisvormige klinknagels, waardoor klanten de exacte sterkte-krachtverhouding kunnen kiezen die hun toepassing vereist.

Volledige buisvormige versus halfbuisvormige klinknagels – belangrijkste verschillen

Veel kopers gebruiken de term buisvormige klinknagels in brede zin, maar technische specificaties vereisen een nauwkeurig onderscheid tussen volledig buisvormige en halfbuisvormige ontwerpen.

Functie	Volledige buisvormige klinknagel	Halfbuisvormige klinknagel
Holle diepte	100% van de schachtlengte	20-40% van de schachtlengte (alleen staarteinde)
Kracht instellen	Laagste (40-60% minder dan vast)	Matig (30-50% minder dan vast)
Afschuifsterkte	50-70% massieve klinknagel	80-95% massieve klinknagel
Typische toepassingen	Zachte materialen, decoratieve afwerkingen, lichtgewicht assemblages	Remvoeringen, scharnieren, meubilair, middelzware verbindingen
Materiaaldiktebereik	Dun tot middelmatig (stapeling van 0,5–4,0 mm)	Middelmatig tot dik (stapeling van 1,0–8,0 mm)

Beide typen vallen onder de categorie buisklinknagels. Nuote Metals beveelt volledige buizen aan voor werkzaamheden met lage belasting en hoge snelheid, en semi-buizen waar een grotere structurele integriteit vereist is.

Kopstijlen en configuraties van buisvormige klinknagels

Nuote metalenproduceert buisvormige klinknagels in verschillende kopvormen om te voldoen aan verschillende montagevereisten en esthetische voorkeuren.

Gemeenschappelijke hoofdstijlen

Hoofdstijl	Verschijning	Beste applicatie
Platte kop	Laag profiel, brede flens	Plaatwerk, kunststof behuizingen, remvoeringen
Ovale kop	Licht gewelfd, gladde afwerking	Meubilair, bagage, zichtbare buitenverbindingen
Verzonken kop	Gelijk met oppervlak	Luchtvaartpanelen, elektronicabehuizingen
Ronde kop	Hoge koepel, klassieke klinknagellook	Zwaar materieel, landbouwmachines
Truss hoofd	Extra breed draagvlak	Zachte materialen (hout, leer, rubber)

Aangepaste configuraties beschikbaar

Schoudertype: getrapte schacht voor draai- of afstandsfuncties

Getrapte klinknagels: Variabele schachtdiameter voor meerlaagse stapels

Sporenklinknagels: Kleine tanden aan de onderkant om in zachte materialen te bijten

Materialen en afwerkingen voor buisvormige klinknagels

De prestaties van buisvormige klinknagels zijn sterk afhankelijk van de materiaalkeuze.Nuote metalenbiedt een volledig assortiment metalen en oppervlaktebehandelingen.

Basismetaalopties

Laag koolstofstaal (C1008, C1010): Hoge sterkte, economisch, vereist platering voor corrosiebestendigheid. Gebruikt in de automobiel- en algemene industrie.

Roestvrij staal (304, 316): Uitstekende corrosieweerstand, hoge duurzaamheid. Ideaal voor maritieme, medische en voedselverwerkingsapparatuur.

Aluminium (1100, 5056, 6061): lichtgewicht, natuurlijk corrosiebestendig. Gebruikelijk in de lucht- en ruimtevaart- en consumentenelektronica.

Messing (C2600, C2700): Goede geleiding, aantrekkelijke goudkleur. Gebruikt in elektrische terminals en decoratieve hardware.

Koper: Superieure elektrische en thermische geleidbaarheid. Te vinden in transformatoren, aardingscomponenten en warmtewisselaars.

Oppervlakteafwerkingen

Finish	Eigenschappen	Typisch gebruik
Verzinken	Basiscorrosiebescherming, lage kosten	Auto-onderdelen voor binnen, hardware
Vernikkelen	Heldere, gladde, matige corrosieweerstand	Zichtbare elektronica, decoratieve bevestigingsmiddelen
Vertinnen	Soldeerbaar oppervlak	Elektrische aansluitingen, PCB-assemblages
Passivering	Alleen voor roestvrij staal, verwijdert vrij ijzer	Medische apparatuur, cleanroomapparatuur
Anodiseren	Voor aluminium, harde slijtvaste laag	Lucht- en ruimtevaart, buitenuitrusting

Belangrijke industrieën en toepassingen voor buisvormige klinknagels

Omdatbuisvormige klinknagelsbieden een snelle instelling en betrouwbare klemming en worden in veel productiesectoren gebruikt. Nuote Metals heeft deze bevestigingsmiddelen geleverd voor de volgende toepassingen.

Auto-industrie

Remschoen- en remblokconstructies

Koppelingsgerichte hulpstukken

Verankeringspunten voor veiligheidsgordels

Bevestiging van binnenbekleding

HVAC-demperkoppelingen

Meubilair en houtbewerking

Verbindingen van stoel- en tafelframe

Ladeschuif vastklinken

Vouwmechanisme draait

Bekledingsstrips

Consumentengoederen en bagage

Kofferhandvatbevestigingen

Scharnierconstructies voor laptops en tablets

Behuizingen voor keukenapparatuur

Klinknagels voor behuizing van elektrisch gereedschap

Elektronica en elektrisch

Relais- en schakelklemmen

Transformatorkern vastklemmen

Aansluitingen accupakket

PCB-ondersteuning afstandhouders

Medische apparaten

Orthopedische beugeldraaipunten

Chirurgische instrumentgewrichten

Mechanismen voor het verstellen van ziekenhuisbedden

Frames voor diagnostische apparatuur

Leder- en textielproducten

Versterkingen voor riemgaten

Tas- en rugzakriembevestigingen

Zadelmakerij en paardensportbenodigdheden

Versteviging van canvas- en zeildoekogen

Voordelen van het gebruik van buisvormige klinknagels

Waarom kiezen fabrikantenbuisvormige klinknagelsoverstevige klinknagels, blindklinknagels of bevestigingsmiddelen met schroefdraad? Nuote Metals benadrukt de volgende voordelen.

Voordeel	Uitleg
Lage installatiekracht	30-60% minder dan massieve klinknagels, waardoor vermoeidheid van de machinist en gereedschapslijtage worden verminderd
Hoge snelheidsinstelling	Geautomatiseerde systemen kunnen 150 tot 200 klinknagels per minuut installeren
Permanente verbinding	Geen draadloslating onder trillingen of cyclische belasting
Schoon uiterlijk	De opgerolde staart is glad en consistent, geen scherpe randen
Materiaalbesparing	Hol ontwerp gebruikt minder grondstoffen dan massieve klinknagels
Geen secundaire hardware	Geen ringen, moeren of borgringen vereist
Gemakkelijke visuele inspectie	Een goed gevormde rol is direct zichtbaar

Hoe u de juiste buisvormige klinknagel voor uw montage selecteert

Bij het kiezen van de juiste buisvormige klinknagels moeten vijf belangrijke parameters worden geëvalueerd.

1. Materiaalstapeldikte

Meet de totale dikte van alle te verbinden lagen

Voor klinknagels met volledige buis: Lengte = stapeldikte + 0,5–1,0 mm

Voor halfbuisvormige klinknagels: Lengte = stapeldikte + 0,8–1,2 × schachtdiameter

2. Belastingsvereisten

Afschuifbelastingen: Semi-buisvormige klinknagels hebben de voorkeur

Trekbelastingen (uittrekbelastingen): Volledige buisvormige klinknagels met grote flenzen

Gemengde belastingen: halfbuisvormig met spantkop

3. Omgevingsomstandigheden

Binnen droog: verzinkt staal

Buiten vochtig: roestvrij staal of geanodiseerd aluminium

Blootstelling aan zout water: roestvrij staal 316 of messing

Hoge temperatuur (boven 150°C): Staal of roestvrij staal

4. Productievolume

Volume	Aanbevolen instelmethode
Laag (minder dan 5.000)	Handmatige of pneumatische pers
Gemiddeld (5.000-50.000)	Pneumatische of servopers
Hoog (meer dan 50.000)	Volautomatisch klinksysteem

5. Kwaliteit van gatvoorbereiding

De gatdiameter moet 0,05–0,10 mm groter zijn dan de schacht van de klinknagel

Braamvrije gaten voorkomen scheuren tijdens de rolvorming

Bij materiaaldiktes groter dan 1,5 mm wordt het afbramen aan beide zijden aanbevolen

Installatie-best practices voor buisvormige klinknagels

Een juiste instelling is essentieel om de verwachte prestaties van buisvormige klinknagels te bereiken.Nuote metalenbeveelt het volgende proces aan.

Stap-voor-stap installatie

Bereid het gat voor – Boor of pons de juiste diameter; verwijder alle bramen

Plaats de klinknagel – Plaats de kop tegen de toegankelijke kant, waarbij de holle staart uitsteekt

Ondersteun het hoofd – Gebruik een plat of hol aambeeld dat past bij de vorm van het hoofd

Oefen axiale kracht uit – Gebruik een klinknagelpers, hamergereedschap of automatische zetter

Observeer de rol – De holle staart moet gelijkmatig naar buiten krullen zonder te barsten

Controleer de verbinding – De gerolde kop moet uniform zijn en goed contact maken met het materiaal

Veelvoorkomende installatiefouten en oplossingen

Defect	Waarschijnlijke oorzaak	Corrigerende actie
Gebarsten rol	Overmatige kracht of klinknagel te hard	Verlaag de insteldruk; controleer de materiaalhardheid
Rol buiten het midden	Verkeerd uitgelijnde pons of verbogen klinknagel	Gereedschappen opnieuw uitlijnen; controleer de rechtheid van de klinknagel
Onvoldoende rol	Klinknagel te kort of kracht te laag	Vergroot de lengte van de klinknagel of de insteldruk
Afgeplatte rol	Forceer te hoog of aambeeld verkeerd	Verminder kracht; gebruik het juiste aambeeldprofiel
Gespleten schacht	Gat te klein of te grote klinknagel	Controleer de gatdiameter en klinknageltolerantie

Nuote metalenbiedt gedetailleerde zettingstabellen en gereedschapsaanbevelingen voor elke klinknagelgrootte en materiaalcombinatie.

【buisvormige klinknagels】FAQ – Veelgestelde vragen beantwoord

Vraag 1: Wat is het verschil tussenbuisvormige klinknagelsen blindklinknagels (popnagels)?

A: Het belangrijkste verschil is de toegang tot de installatie. Buisvormige klinknagels vereisen toegang tot beide zijden van het gewricht: de ene kant om de kop te ondersteunen, de andere om de opgerolde staart te vormen. Blindklinknagels (vaak popnagels genoemd) zijn ontworpen voor installatie aan één kant: ze worden vanaf één kant ingebracht en er wordt een doorn door het lichaam getrokken om de blinde kant uit te zetten. Buisvormige klinknagels bieden over het algemeen een hogere schuifsterkte en een schoner afgewerkt uiterlijk dan blindklinknagels met dezelfde diameter. Als uw montage echter gesloten delen heeft waar u de achterkant niet kunt bereiken, zijn blindklinknagels de enige keuze. Nuote Metals produceert beide productfamilies. Voor open constructies waar tweezijdige toegang bestaat, zijn buisvormige klinknagels doorgaans goedkoper en sneller te installeren in geautomatiseerde lijnen.

Vraag 2: Hoe bereken ik de juiste buisklinknagellengte voor mijn toepassing?

A: De formule verschilt enigszins tussen volledig buisvormige en halfbuisvormige klinknagels. Gebruik voor klinknagels met volledige buis: Klinknagellengte = Materiaalstapeldikte + 0,5 tot 1,0 mm. De extra lengte vormt de opgerolde kop. Als u bijvoorbeeld twee platen met een totale dikte van 2,5 mm wilt verbinden: selecteer een klinknagellengte van 3,0–3,5 mm. Gebruik voor semi-buisvormige klinknagels: klinknagellengte = materiaalstapeldikte + 0,8 tot 1,2 x klinknageldiameter. Voorbeeld: een stapel van 3,0 mm met een klinknagel met een diameter van 3,0 mm geeft een lengte van 3,0 + (1,0 × 3,0) = 6,0 mm. Het langere uitsteeksel is nodig omdat het holle gedeelte zich alleen aan de staart bevindt, waardoor er meer materiaal nodig is om een ​​goede rol te vormen. Nuote Metals biedt gratis lengteselectietabellen en monsterkits aan om u te helpen de juiste maat te verifiëren voordat de volledige productie plaatsvindt.

Vraag 3: Kunnen buisvormige klinknagels worden gebruikt met plastic of composietmaterialen?

Ja, maar met speciale aandacht voor het ontwerp van de gaten en de instelparameters. Buisvormige klinknagels werken goed met veel technische kunststoffen (ABS, polycarbonaat, nylon) en composietmaterialen zoals glasvezel of koolstofvezel. Deze materialen zijn echter gevoeliger voor klemdruk en gattolerantie dan metalen. Nuote Metals adviseert het volgende voor kunststof/composietconstructies:

Gebruik een grotere flenskop (spant- of platte kop) om de klemkracht te verdelen

Verhoog de gatdiametertolerantie tot 0,10–0,15 mm boven de schacht van de klinknagel

Verminder de instelkracht met 20–30% vergeleken met staal-op-staal-toepassingen

Overweeg voor dunne kunststoffen (minder dan 1,5 mm) het gebruik van een steunring of schakel over op halfbuisvormig met geringe holle diepte

Test altijd vóór productie op voorbeeldbonnen

Nuote metalenkan buisvormige klinknagels leveren met geoptimaliseerde kopgeometrieën, specifiek voor kunststof- en composietmontage.

Waarom Nuote Metals een vertrouwde partner is voor buisvormige klinknagels

Productiebuisvormige klinknagelsHet voldoen aan consistente, hoge kwaliteitsnormen vereist nauwkeurig koudvervormen, gecontroleerd vormen in de holle diepte en strenge kwaliteitsborging. Nuote Metals brengt bij elke bestelling ruim twintig jaar ervaring mee.

ISO 9001:2015 gecertificeerd – Volledige traceerbaarheid van de grondstofspiraal tot de afgewerkte verpakking

Eigen gereedschapsontwerp – Aangepaste kopstijlen, holle diepten en schouderconfiguraties ontwikkeld in 10–15 dagen

Breed materiaalassortiment – ​​Koolstofstaal, roestvrij staal, aluminium, messing, koper en speciale legeringen

Statistische procescontrole (SPC) – Elke batch wordt gecontroleerd op schachtdiameter, concentriciteit, kophoogte en hardheid

Beplating en coating in eigen beheer – Zink, nikkel, tin, passivering en anodiseren onder één dak

Flexibele verpakking – Bulkdozen, tape-and-reel, stick-invoer of op maat gemaakte zakken

Technische technische ondersteuning – Gratis applicatiebeoordelingen, probleemoplossing voor de installatie en foutanalyse

Of uw bestelling nu 5.000 of 5 miljoen stuks bedraagt, Nuote Metals levert buisklinknagels die precies aan uw specificatie voldoen.

Neem contact op met Nuote Metals voor uw vereisten voor buisklinknagels

Van remconstructies voor auto's tot scharnieren voor elektronische apparaten, buisvormige klinknagels bieden de ideale combinatie van snelle installatie, betrouwbare klemming en kostenefficiëntie. Nuote Metals beschikt over de engineeringkennis, productiecapaciteit en kwaliteitssystemen om uw project te ondersteunen.
