Aluminium klinknagels met verzonken kop – waar vlakke afwerking en gewichtsbesparing samenkomen

Luchtvaartinterieurs, elektronische behuizingen en precisie-instrumentenpanelen delen een gemeenschappelijke eis: het oppervlak moet perfect vlak zijn. Geen uitstekende hoofden. Geen knelpunten. En in veel van deze bijeenkomsten is elke gram van belang.

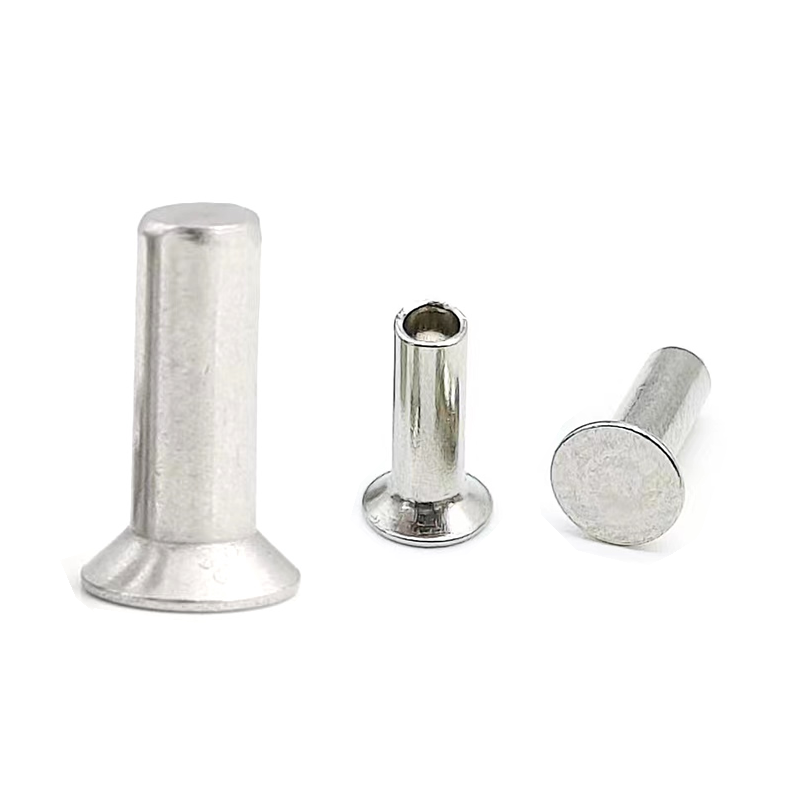

Aluminium klinknagels met verzonken kop van Nuote Metals voldoen aan beide eisen tegelijk. De verzonken kop zit volledig in een voorbewerkt taps toelopend gat, waardoor een monolithisch oppervlak overblijft. De aluminium behuizing weegt 65% minder dan staal, is bestand tegen corrosie zonder coating en blijft niet-magnetisch: essentieel voor gevoelige elektronica. Maar de zachtheid van aluminium brengt unieke risico's met zich mee waarmee standaard stalen verzonken klinknagels niet worden geconfronteerd.

De aluminiumspecifieke uitdaging: zachter materiaal, hoger risico

Verzonken klinknagels in welk materiaal dan ook delen een kwetsbaarheid: de kop is dun en het draagoppervlak is conisch. Bij aluminium komen drie specifieke risico's naar voren.

Risico 1: Een verkeerde hoekaanpassing versterkt het scheuren.

Aluminium is zachter dan staal. Wanneer de verzinkhoek niet precies overeenkomt met de kop van de klinknagel, zelfs niet met 3 à 5 graden, veroorzaakt de mismatch een puntbelasting aan één kant van de kop. Bij aluminium kan de dunne koprand tijdens het uitharden barsten.

Risico 2: Overmatig zetten maakt het hoofd plat.

Aluminium vereist slechts 40-60% van de zetkracht die wordt gebruikt voor stalen klinknagels. Operators die gewend zijn aan staal, hebben vaak te verzonken aluminium verzonken koppen, waardoor de vlakke pasvorm wordt vernietigd.

Risico 3: Galvanische corrosie op het verzinkvlak.

De verzonken kop staat in direct contact met het plaatmateriaal. Als dat paneel van staal, titanium of koolstofvezel is en er vocht in de verbinding komt, tast galvanische corrosie het aluminium aan, verborgen onder de verzonken kop waar het het moeilijkst te detecteren is.

Technische specificaties – Aluminium klinknagels met verzonken kop

Vervaardigd volgens de afmetingen DIN 302 en ISO 1051. Aangepaste hoeken beschikbaar.

Legeringen voor verzonken toepassingen:

2117:Lucht- en ruimtevaartkwaliteit. Uitstekende weerstand tegen vermoeidheid. Beste voor vliegtuiginterieurs.

6061-T6:Hoogste sterkte (310 MPa). Het beste voor structurele beugels.

5052:Beste corrosiebestendigheid. Ideaal voor spoelinstallaties op zee en buiten.

Verzonken versus pankop – voor verzonken aluminium assemblages

Kies Verzonken wanneer:Het oppervlak moet absoluut vlak zijn, het aluminium is dik genoeg (≥2 mm) om een ​​schone verzinkboor te ondersteunen en je kunt de hoek nauwkeurig bewerken.

Kies Pan Head wanneer:Een laag profiel is acceptabel, het aluminium is dun (<2 mm), of je wilt de extra verzinkstap vermijden. Panhead is eenvoudiger, sterker en minder gevoelig voor installatiefouten.

De beslissende factor:Als verzinken verplicht is en het materiaal dik genoeg is, kies dan voor verzonken. Als flush de voorkeur heeft maar niet vereist is, is een panhead de veiligere keuze.

Massief of halfbuisvormig – welke kan beter met aluminium omgaan?

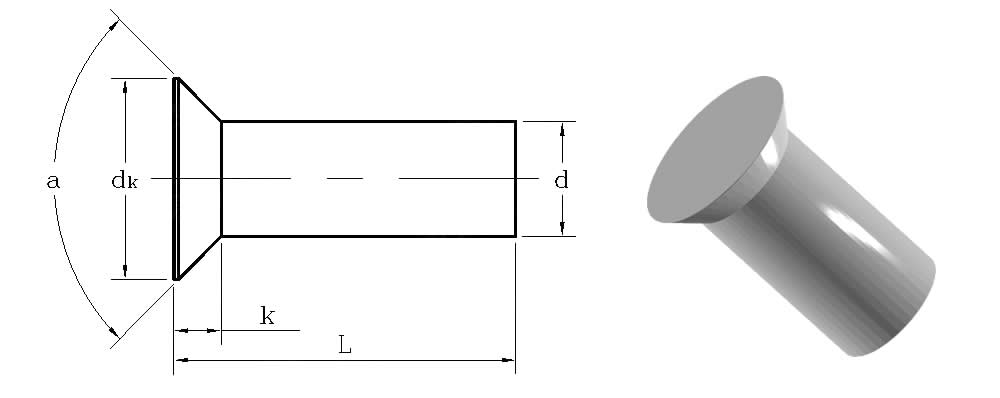

Stevige verzonken aluminium klinknagelsbieden maximale schuifsterkte (tot 190 MPa voor 6061-T6) maar vereisen een hogere hardingskracht - en bij aluminium is overmatige kracht de belangrijkste oorzaak van kopscheuren.

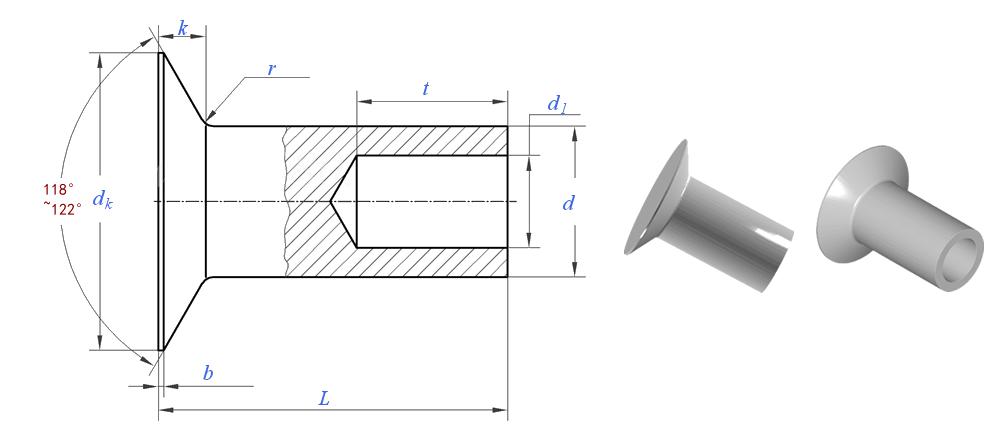

Semi-buisvormige aluminium klinknagels met verzonken kopverminder de zetkracht met 50-60%, waardoor ze aanzienlijk vergevingsgezinder worden. De holle punt vervormt geleidelijk, waardoor de dunne kop op zijn plaats kan blijven zitten zonder te barsten.

Onze aanbeveling: Kies voor aluminium onder 3 mm halfbuisvormig. Voor dikker aluminium of maximale schuifsterkte kiest u massief, maar gebruikt u een gekalibreerde pers en controleert u eerst de verzinkhoek.

Hoe Nuote Metals verzonken aluminiumfouten voorkomt

Hoektolerantie gehouden tot ±1°:

Een mismatch van 3° scheurt aluminium koppen. Onze verzonken koppen zijn machinaal bewerkt tot ±1° en geverifieerd met optische metingen bij een vergroting van 10x. Wij leveren ook bijpassende verzinkfreesspecificaties.

Afrondingsradius van minimaal 0,5×d:

De verbinding tussen de dunne kop en de schacht is het gebied met de hoogste spanning. Een scherpe straal zal onder belasting barsten. We handhaven een minimale straal van 0,5×d en polijsten onze matrijzen om microkrasjes te verwijderen.

Pre-productie bemonstering op uw materiaal:

Stuur ons uw aluminiumdikte, legering en verzinkmethode. Wij produceren een kleine batch en testen deze op uw daadwerkelijke plaatmateriaal. U ontvangt een instellingsrapport met aanbevolen kracht, aambeeldtype en foto's van de geïnstalleerde kop.

Galvanische isolatiegeleiding:

Als uw klinknagels in contact komen met staal, titanium of koolstofvezel, bieden wij schriftelijke isolatie-aanbevelingen om verborgen corrosie onder de verzonken kop te voorkomen.

Deze techniek op toepassingsniveau is de reden waarom klanten uit de lucht- en ruimtevaart-, elektronica- en instrumentatiesector voor Nuote Metals kiezen.

Veelgestelde vragen over aluminium klinknagels met verzonken kop

Vraag 1: Kunnen aluminium klinknagels met verzonken kop worden gebruikt in trilconstructies?

A: We raden ze niet aan voor toepassingen met veel trillingen. De verzonken kop heeft minder materiaalmassa over de schacht dan ronde of bolle koppen, waardoor de uittrekweerstand en trillingstolerantie worden verminderd. Voor trillende constructies (motoren, generatoren, draagbare apparatuur) kiest u aluminium klinknagels met ronde kop. Als een vlakke afwerking echter verplicht is en de trillingen mild zijn (bijvoorbeeld bij elektronische behuizingen met koelventilatoren), kunnen verzonken klinknagels werken als u massief boven halfbuisvormig kiest. Nuote Metals kan u adviseren op basis van uw trillingsprofiel.

Vraag 2: Welke verzinkhoek moet ik gebruiken voor aluminium: 90° of 120°?

A: Voor de meeste aluminiumtoepassingen is 90° de standaard en komt overeen met DIN 302. Voor zachtere legeringen of dunnere platen wordt soms de voorkeur gegeven aan 120° omdat de grotere hoek de randdruk vermindert en het risico op scheuren verkleint. De kritische regel is consistentie: de verzinkboor en de klinknagelkop moeten exact bij elkaar passen. Bij Nuote Metals leveren we zowel 90° als 120° klinknagels en kunnen we de juiste hoek aanbevelen op basis van uw legering, dikte en plaatsingsmethode.

Vraag 3: Hoe voorkom ik galvanische corrosie onder een verzonken aluminium klinknagel?

A: Preventie hangt af van het verschillende metaal: (1) Gebruik voor staal of titanium een ​​chromaatconversiecoating (Alodine) – geleidend en vermindert de galvanische potentiaal. (2) Voor koolstofvezel: isoleer met een glasvezel- of nylonbarrière bij de verzinkboor. (3) Vermijd bij koper of messing direct contact in natte omgevingen, tenzij een overgangsring wordt gebruikt. (4) Dicht de voegrand af met een corrosieremmend afdichtmiddel. Nuote Metals kan met chromaat afgewerkte klinknagels leveren en schriftelijke isolatierichtlijnen voor uw materiaalcombinatie geven.
