Aluminium pankopklinknagels – breed contactoppervlak zonder gewicht

Dunne aluminium panelen zijn overal: HVAC-kanalen, elektronische behuizingen, auto-interieurbekleding, bewegwijzering. Ze zijn gekozen omdat ze licht, corrosiebestendig en gemakkelijk te vormen zijn. Maar ze vormen ook een uitdaging bij het bevestigen: het materiaal is zacht en een smalle klinknagelkop zal onder belasting kuiltjes maken of doortrekken.

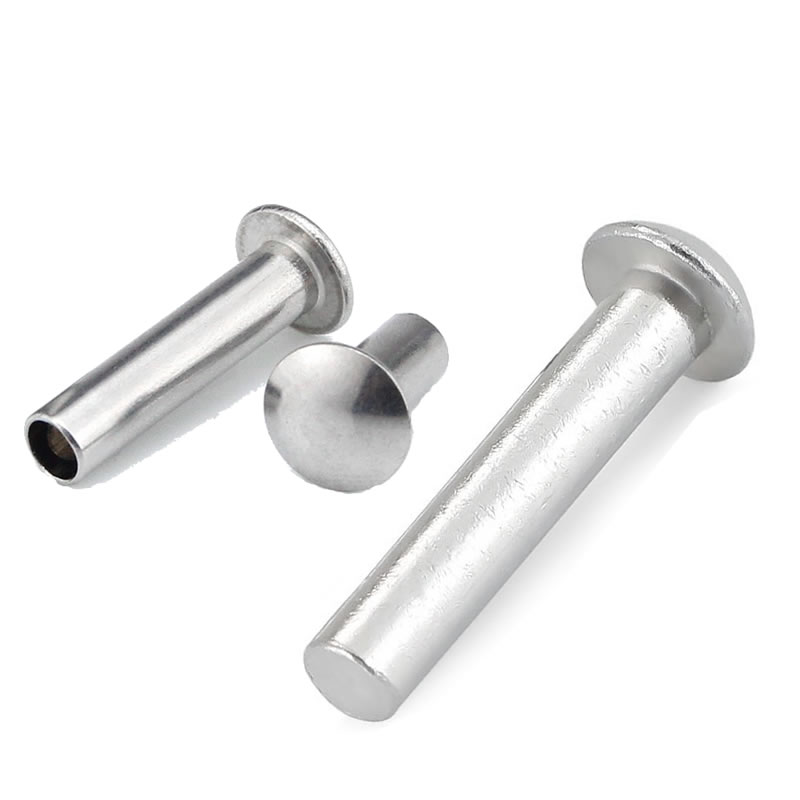

Aluminium pankopklinknagels van Nuote Metals lossen dit op met een brede, onopvallende kop die de klemkracht over een groter aluminiumoppervlak verdeelt. Het resultaat is een verbinding die strak blijft zonder het paneel te vervormen. En omdat de klinknagel van aluminium is, vermijdt u onnodig gewicht toe te voegen of galvanische mismatch te introduceren.

Dit is geen klinknagel voor algemeen gebruik. Het is een bevestigingsmiddel dat is ontworpen voor lichtgewicht, dunne aluminium assemblages.

Het aluminiumspecifieke probleem: dunne platen, zacht materiaal

De lage vloeigrens van aluminium maakt het gevoelig voor vervorming onder geconcentreerde belasting. Een standaard ronde kop concentreert de kracht direct onder de koepel. Een platte kop heeft een kleiner draagoppervlak, dus dezelfde kracht zorgt voor een hogere druk aan de gatrand. Beide kunnen een aluminium paneel van 1 mm indeuken.

De panhead verandert de verdeling. Voor een klinknagel van 4 mm in aluminiumplaat van 1 mm maakt een bolkop ongeveer 60% meer contact met het oppervlak dan een platte kop met dezelfde schachtdiameter. Dat extra contactoppervlak verdeelt de klemkracht over een bredere aluminium ring, waardoor de spanning aan de gatrand wordt verminderd. In veel gevallen elimineert dit de noodzaak voor een aparte wasmachine.

Technische specificaties – Aluminium klinknagels met platte kop

Vervaardigd volgens de afmetingen DIN 603 en ISO 1051. Aangepaste kopdiameters beschikbaar voor dunne toepassingen.

Legeringen voor dunne aluminium assemblages:

5052:Beste corrosieweerstand en vervormbaarheid. Ideaal voor buiten en op zee.

6061-T6:Hoogste sterkte (310 MPa). Beste voor structurele beugels en auto's.

1100:Meest ductiel. Beste voor elektronica en koellichamen.

Wanneer panhead de enige juiste keuze is voor aluminium

Dit is geen algemene hoofdvergelijking. Het is specifiek voor de zachtheid en het lichte karakter van aluminium.

Kies Pan Head wanneer:

• De aluminiumplaat is minder dan 2 mm dik– de brede kop voorkomt kuiltjes zonder aparte sluitring.

• De verbinding vereist een laag profiel– de pankop zit lager dan de ronde kop, waardoor haken en ogen in dichte samenstellingen worden vermeden.

• De montage is gewichtgevoelig– aluminium platkopklinknagels wegen 65% minder dan stalen equivalenten.

• Het gewricht ervaart matige trillingen– pankop biedt betere weerstand dan platte kop, hoewel ronde kop superieur is voor extreme trillingen.

Kies Platte kop wanneer:Het oppervlak moet vrijwel vlak zijn en het aluminium is dik genoeg (≥2 mm) om vervorming te weerstaan ​​zonder een brede lagerring.

Kies Ronde kop wanneer:Het gewricht wordt geconfronteerd met constante trillingen of schokken en de hogere koepel is acceptabel.

Massief versus halfbuisvormig – voor dunne aluminium panelen

Voor dun aluminium is de hardingskracht net zo belangrijk als de vorm van het clubhoofd. Semi-buisvormige klinknagels met bolkop vereisen 50-60% minder kracht dan massieve klinknagels, waardoor het risico op plaatvervorming tijdens de installatie direct wordt verminderd.

Half buisvormigis de betere keuze voor aluminiumplaten kleiner dan 1,5 mm, delicate elektronische behuizingen en geautomatiseerde lijnen met grote volumes. De opgerolde punt klemt zachtjes vast zonder het aluminium samen te drukken.

Stevigheeft de voorkeur voor dikkere aluminium platen (≥2 mm), dragende verbindingen of waar maximale schuifsterkte vereist is.

Nuote Metals kan beide configuraties leveren met dezelfde panhead-geometrie. Voor de meeste toepassingen van dun aluminium adviseren wij semi-buisvormig.

Hoe Nuote Metals de montage van dun aluminium ondersteunt

Aluminium klinknagels met bolle kop falen om twee redenen: scheuren tijdens het vormen van de kop of kuiltjes tijdens de installatie. We behandelen beide voordat uw bestelling wordt verzonden.

Gereedschap ontworpen voor aluminiumstroom:

Pankoppen hebben een brede, ondiepe koepel. Bij aluminium is die vorm gevoelig voor scheuren bij de kop-schachtovergang als de afrondingsradius te scherp is. Onze matrijzen gebruiken een minimale straal van 0,5×d en zijn gepolijst om microkrassen te verwijderen. We voeren ook meertrapsvormen uit – drie tot vier slagen – om het aluminium geleidelijk te laten stromen in plaats van het in één klap te forceren.

Pre-productiebemonstering voor dunne platen:

Stuur ons uw aluminiumdikte en verwachte hardingsmethode. Wij produceren een kleine batch en testen deze op uw werkelijke plaatmateriaal – geen standaardcoupon. U ontvangt een instellingsrapport met aanbevolen kracht, aambeeldtype en foto's van de geïnstalleerde kop. Dit elimineert vallen en opstaan ​​op uw lijn.

Optische inspectie bij 10x:

Elke batch wordt gecontroleerd op kopdiameter, hoogte en concentriciteit. Op een gepolijst aluminium oppervlak is een variatie van 0,05 mm in kophoogte zichtbaar; wij keuren dit af voordat het u bereikt.

Traceerbaarheid:

ASTM B316-materiaalcertificaten vergezellen elke zending. We delen inspectiegegevens openlijk, omdat de prestaties van de panhead afhangen van de geometrie die u niet met het blote oog kunt zien.

Deze ondersteuning op toepassingsniveau is de reden waarom klanten op het gebied van HVAC, elektronica en auto-interieur voor Nuote Metals kiezen voor aluminium platkopklinknagels.

Veelgestelde vragen over aluminium klinknagels met bolkop

Vraag 1: Kunnen aluminium panhead-klinknagels worden gebruikt met koolstofvezel- of composietpanelen?

A: Ja, maar met belangrijke voorzorgsmaatregelen. Koolstofvezel is kathodisch voor aluminium, wat betekent dat galvanische corrosie het aluminium zal aantasten als vocht de verbinding overbrugt. Voor droge toepassingen binnenshuis is direct contact doorgaans acceptabel. Voor buiten- of vochtige omgevingen moet u de aluminium klinknagel van de koolstofvezel isoleren met behulp van een isolatielaag van glasvezel of nylon, of een chromaatconversiecoating (Alodine) op de klinknagel kiezen. De brede pankop helpt hierbij: hij verdeelt de klemkracht over een groter gebied, waardoor het risico op verplettering of delaminatie van het composietpaneel wordt verkleind. Nuote Metals kan met chromaat afgewerkte aluminium platkopklinknagels leveren en adviseren over isolatiemethoden voor composietassemblages.

Vraag 2: Wat is het verschil tussen geanodiseerde en chromaatconversieafwerkingen voor aluminium klinknagels?

A: Beide zijn corrosiebestendige afwerkingen, maar ze dienen verschillende doeleinden. Bij anodiseren ontstaat een dikke oxidelaag (5–25 μm) die uitstekend geschikt is voor verwering buitenshuis en decoratieve kleuren. Geanodiseerd aluminium is echter elektrisch isolerend: het geleidt niet. Chromaatconversiecoating (Alodine) is veel dunner (0,5–3 μm) en blijft elektrisch geleidend, waardoor het de voorkeursafwerking is voor aarding en elektrische aansluitingen. Voor HVAC- of architectonische toepassingen waarbij uiterlijk en weerbestendigheid van belang zijn, kiest u voor geanodiseerd. Voor elektronica of elektrische aarding kiest u voor chromaat. Nuote Metals biedt beide afwerkingen aan en kan u adviseren op basis van uw toepassing.

Vraag 3: Hoe voorkom ik dat aluminium klinknagels met platte kop na verloop van tijd losraken?

A: Het loskomen van aluminiumverbindingen is afkomstig van twee bronnen: trillingen en thermische cycli. Om de levensduur van de verbinding te maximaliseren: (1) Kies massief boven halfbuisvormig voor een betere trillingsbestendigheid. (2) Zorg voor de juiste gatgrootte – d + 0,05 mm tot d + 0,1 mm – zodat de aluminium schacht het gat volledig vult. (3) Gebruik een plat aambeeld dat overeenkomt met of groter is dan de diameter van de kop om een ​​goede vorming van de winkelkop te garanderen. (4) Overweeg bij extreme trillingen het toevoegen van een draadborgende lijm of schakel over op aluminium klinknagels met ronde kop, die een hogere uittrekweerstand bieden. Nuote Metals kan instellingsspecificaties en aambeeldaanbevelingen geven voor uw specifieke aluminiumdikte en voegontwerp.

Nuote Metals – Speciaal ontworpen bevestigingsmiddelen, gebouwd om lang mee te gaan.
