Wanneer uw gewricht beweegt, is het gewicht nog steeds van belang

Sommige gewrichten zijn statisch. Ze zitten in een paneel, trillen nooit, buigen nooit - en een klinknagel met platte kop werkt perfect. Maar als je datzelfde verbindingsstuk op een binnenpaneel van een vliegtuig, een autobeugel of een draagbare generatorbehuizing plaatst, veranderen de regels. Trillingen maken bevestigingsmiddelen los. Impact scheurt hoofden. En elke extra gram staal vermenigvuldigt zich over honderden klinknagels.

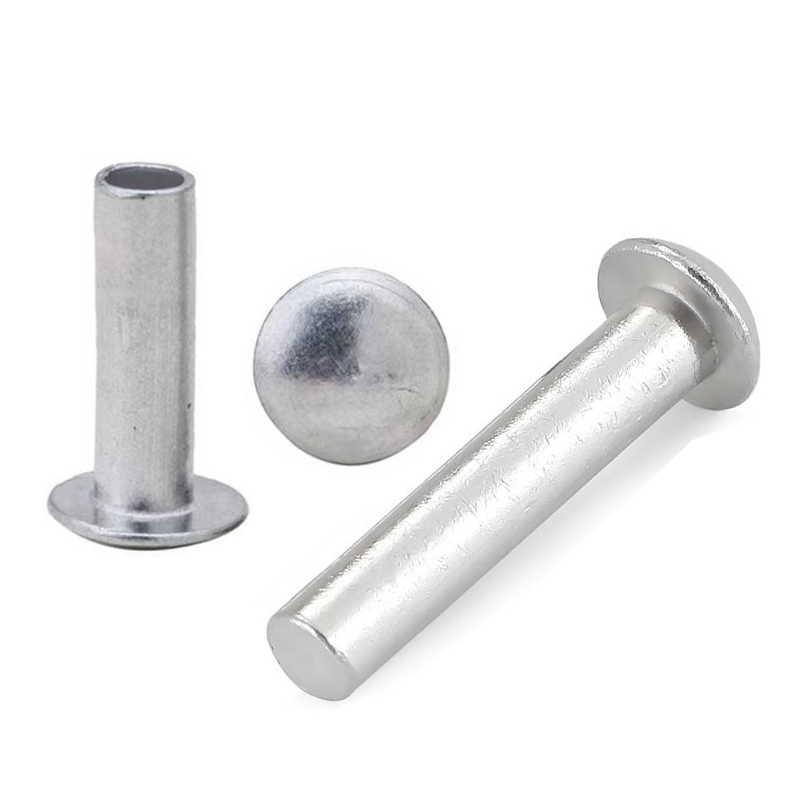

Aluminium klinknagels met ronde kop van Nuote Metals zijn precies voor dit scenario ontworpen: dynamische verbindingen waarbij het gewicht van cruciaal belang is, maar de betrouwbaarheid niet in het gedrang mag komen. De koepelvormige kop absorbeert schokken en is bestand tegen het loskomen van trillingen. De aluminium behuizing vermindert het gewicht met 65% in vergelijking met staal. En dankzij de natuurlijke oxidelaag is er geen beplating nodig voor gebruik binnenshuis.

Dit is geen aluminium klinknagel voor algemeen gebruik. Het is een sluiting die is gevormd voor beweging.

Het technische probleem: trillingen zijn dodelijk voor standaard klinknagels

Wanneer een gewricht trilt, neemt de klemkracht die het bij elkaar houdt langzaam af. De schacht van de klinknagel wordt langer, de kop komt los en de verbinding gaat kapot – vaak zonder zichtbare waarschuwing. Klinknagels met platte kop zijn bijzonder kwetsbaar omdat ze minder materiaalmassa over de schacht hebben en geen geometrische kenmerken hebben die het loskomen tegengaan.

Ronde kopgeometrie verandert de fysica:

• Dome fungeert als schokdemper– de impactenergie verspreidt zich over het gebogen oppervlak in plaats van zich te concentreren op de kruising van de kop en de schacht.

• 25–30% meer materiaalmassa over de schacht vergeleken met platte kop– hogere uittrekweerstand.

• Mechanische vergrendeling– wanneer het goed is ingesteld, creëert de koepelvormige winkelkop een slot dat bestand is tegen losraken door trillingen.

• Lagere stressconcentratie –het gebogen profiel vermijdt de scherpe hoeken waar scheuren ontstaan.

Veldgegevens:Bij trillingstests (10–2000 Hz, 10 g) behouden onze aluminium klinknagels met ronde kop een klemkracht die 2,5 x langer is dan equivalenten met platte kop van dezelfde legering en diameter.

Technische specificaties

Vervaardigd volgens DIN 660- en DIN 124-equivalenten. Aangepaste formaten beschikbaar.

Legeringen voor dynamische verbindingen:

5052:Beste corrosieweerstand en levensduur tegen vermoeiing. Ideaal voor trilapparatuur op zee en buiten.

6061-T6:Hoogste sterkte (310 MPa). Beste voor structurele beugels en auto's.

1100:Meest ductiel. Beste voor toepassingen die maximale vervormbaarheid vereisen.

Aluminium ronde kop versus aluminium platte kop versus stalen ronde kop

Dit is geen generieke materiaalvergelijking. Het is specifiek voor dynamische, gewichtsgevoelige gewrichten.

Aluminium klinknagels met ronde kop: Beste voor trillende assemblages waar gewicht van belang is – vliegtuiginterieurs, autobeugels, draagbare apparatuur. Koepel absorbeert schokken; aluminium vermindert het gewicht met 65%.

Aluminium klinknagels met platte kop: Het beste voor statische, onopvallende assemblages – elektronicabehuizingen, bewegwijzering, HVAC-panelen. Lager profiel maar lagere trillingsweerstand.

Stalen klinknagels met ronde kop:Beste voor maximale sterkte en schokbestendigheid waarbij gewicht geen probleem is – zware machines, railcomponenten, constructiestaal.

De beslissende factor:Als het gewricht beweegt en u om gewicht geeft, kies dan voor een aluminium ronde kop. Als het beweegt maar het gewicht er niet toe doet, kies dan voor staal. Als het niet beweegt, kies dan voor een platte kop.

Massief versus semi-buisvormig – een trillingsspecifieke keuze

Bij trilverbindingen heeft de keuze tussen massief en halfbuisvormig invloed op de betrouwbaarheid op lange termijn.

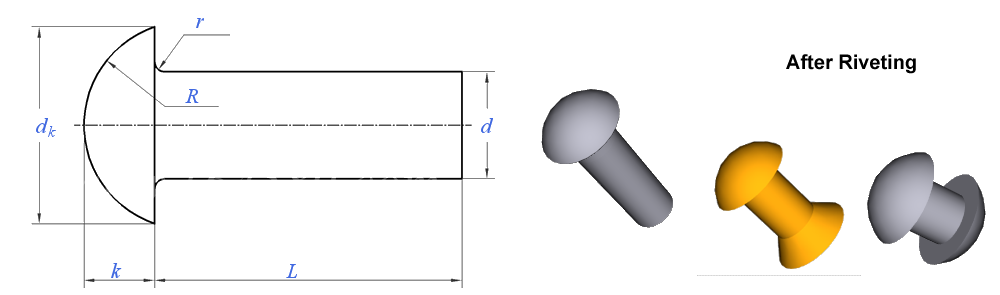

Stevige aluminium klinknagelscreëer een volle, sterke winkelkop die beter bestand is tegen loskomen onder constante trillingen. De volledig gevulde schacht biedt maximale uittrekweerstand en een consistentere mechanische vergrendeling. Ze zijn de betere keuze voor kritische dynamische verbindingen: autobeugels, vliegtuiginterieuraccessoires en montagesteunen voor apparatuur.

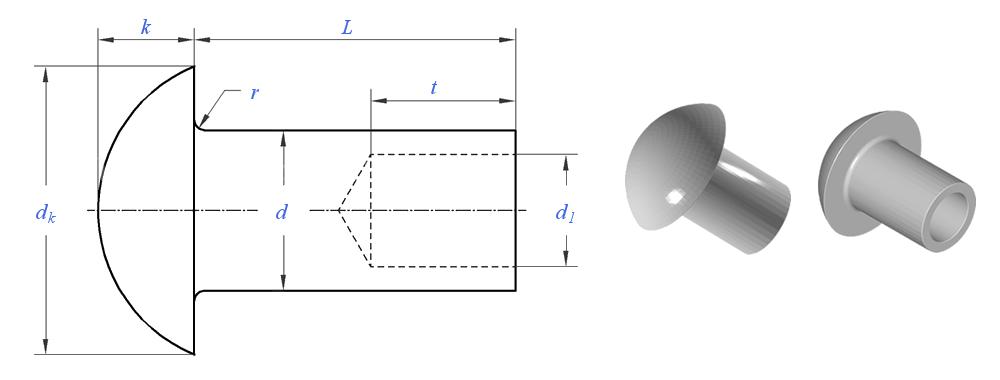

Halfbuisvormige aluminium klinknagelsingesteld met 50-60% minder kracht en zijn sneller op productielijnen. De gerolde punt zorgt echter voor een iets dunnere kop, die iets minder weerstand biedt tegen langdurig loskomen van trillingen. Ze zijn geschikt voor lichtere dynamische toepassingen: draagbare elektronica, lichtgewicht behuizingen en beugels met lage spanning.

Onze aanbeveling:Voor elk gewricht dat constante trillingen of periodieke schokken ervaart, kiest u voor massief materiaal. De kleine meerprijs wordt gerechtvaardigd door de aanzienlijk langere levensduur van de verbinding. Voor lichte constructies of assemblages met grote volumes, waar de trillingen mild zijn, is semi-buisvormig acceptabel.

Galvanische corrosie – het verborgen risico in dynamische aluminiumverbindingen

Trillingen en vocht versnellen samen galvanische corrosie. Wanneer aluminium in een natte of vochtige omgeving in contact komt met staal, koper of messing, wordt het aluminium de anode en corrodeert het – vaak op het verbindingsvlak waar het het moeilijkst te detecteren is. Trillingen verergeren het probleem doordat vers aluminium herhaaldelijk wordt blootgesteld aan de elektrolyt.

Hoe galvanische corrosie in dynamische aluminiumverbindingen te voorkomen:

• Isoleer met een barrière– gebruik een nylon sluitring, isolatietape of een geanodiseerde afwerking tussen aluminium en ongelijksoortige metalen.

• Kies de juiste afwerking– geanodiseerde of chromaatconversiecoating vermindert het galvanische potentieel. Voor gebruik buitenshuis of op zee is geanodiseerd 5052 de beste keuze.

• Vermijd direct kopercontact– Koper is vooral agressief ten opzichte van aluminium in natte omgevingen. Als u aluminium met koper moet verbinden, gebruik dan een bimetaal overgangsring.

• Dicht de verbinding af– een kitrups rond de klinknagelkop voorkomt het binnendringen van vocht.

Nuote Metals kan geanodiseerde of gechromaat afgewerkte aluminium klinknagels leveren en adviseren over de beste isolatiemethode voor uw specifieke materiaalcombinatie.

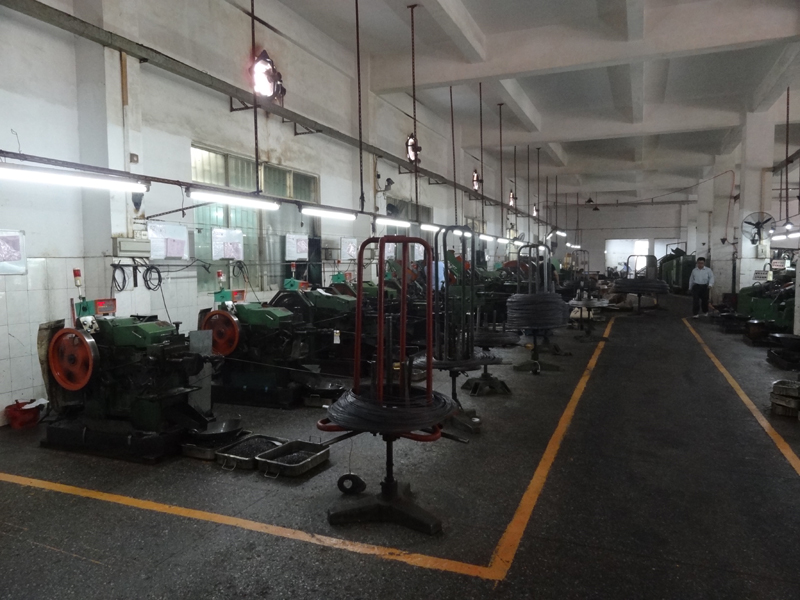

Hoe Nuote Metals klinknagels maakt voor dynamische belastingen

Aluminium is zachter dan staal en hardt anders uit. Het vormen van een ronde kop die trillingen overleeft, vereist meer dan standaard gereedschap.

Gereedschap ontworpen voor aluminiumstroom:

Ronde koppen in aluminium zijn gevoelig voor scheuren op de kruising van de kop en de schacht als de afrondingsradius te scherp is. We gebruiken een minimale straal van 0,5×d en polijsten onze matrijzen om microkrasjes te verwijderen. Door het progressief vormen in meerdere fasen – drie tot vier slagen – kan het aluminium geleidelijk vloeien zonder dat het hard wordt.

Trillingstesten die wij uitvoeren:

Elke batch wordt getest op:

Trillingsvermoeidheid:10–2000 Hz sweep gedurende 8 uur, meting van het behoud van de klembelasting.

Valgewichtimpact:Gewicht van 2 kg vanaf 300 mm, controle op vervorming of barsten van de kop.

Inspectie van kopschachtfilet:20x vergroting om de integriteit van de straal te verifiëren.

Waarom dit belangrijk is:Een aluminium klinknagel met ronde kop die scheurt onder trillingen mislukt de hele montage. Onze procescontrole zorgt ervoor dat elke klinknagel schokken absorbeert in plaats van deze over te brengen op de verbinding.

Deze toepassingsspecifieke techniek is de reden waarom fabrikanten van lucht- en ruimtevaart-, automobiel- en draagbare apparatuur voor Nuote Metals kiezen voor aluminium klinknagels met ronde kop.

Veelgestelde vragen

Vraag 1: Kunnen aluminium klinknagels met ronde kop worden gebruikt in lucht- en ruimtevaartinterieurs?

A: Ja, en ze zijn een veel voorkomende keuze voor niet-structurele interieurcomponenten. Voor het interieur van vliegtuigen zijn bevestigingsmiddelen nodig die licht van gewicht, niet-magnetisch en trillingsbestendig zijn. Onze 6061-T6 klinknagels bieden een treksterkte tot 310 MPa, wat voldoende is voor stoelframes, dakbakbeugels en paneelbevestigingen. Voor kritieke structurele verbindingen vereisen lucht- en ruimtevaartspecificaties doorgaans specifieke legeringen en certificeringen die verder gaan dan de standaard commerciële kwaliteiten. Nuote Metals kan materiaalcertificaten en testrapporten leveren, maar we raden u aan om bij uw technische autoriteit te bevestigen of onze standaardkwaliteiten voldoen aan uw luchtwaardigheidseisen.

Vraag 2: Moet ik bij een vibrerende montage kiezen voor aluminium klinknagels met ronde kop of aluminium klinknagels met platte kop?

A: Kies een ronde kop voor trilconstructies. De koepelvormige kop heeft meer materiaalmassa over de schacht, wat de uittrekweerstand met 25-30% verhoogt in vergelijking met de platte kop. Wat nog belangrijker is, is dat de koepelvorm schok- en impactenergie absorbeert in plaats van deze over te brengen naar het gewricht. Bij trillingstests behouden ronde kopklinknagels de klemkracht aanzienlijk langer. Klinknagels met platte kop zijn beter voor statische toepassingen met een laag profiel waarbij vastlopen een probleem is. Als uw montage beweegt, trilt of periodieke schokken ondervindt, raadt Nuote Metals aluminium klinknagels met ronde kop aan - en voor maximale trillingsbestendigheid kiest u massief boven halfbuisvormig.

Vraag 3: Hoe voorkom ik galvanische corrosie bij gebruik van aluminium klinknagels met stalen of koperen onderdelen?

A: Galvanische corrosie treedt op wanneer aluminium in contact komt met een edeler metaal (staal, koper, messing) in aanwezigheid van een elektrolyt zoals water. Trillingen verergeren het probleem doordat vers aluminium herhaaldelijk wordt blootgesteld. Om dit te voorkomen: (1) Gebruik een barrièrelaag: een nylon sluitring, isolatietape of beschermende coating. (2) Kies geanodiseerde of chromaatconversieafwerkingen. (3) Vermijd directe aluminium-koperverbindingen buitenshuis, tenzij geïsoleerd. Voor droge binnenomgevingen is direct contact doorgaans acceptabel. Nuote Metals kan geanodiseerde aluminium klinknagels met ronde kop leveren en adviseren over de beste isolatiemethode voor uw specifieke materiaalcombinatie en omgeving.
