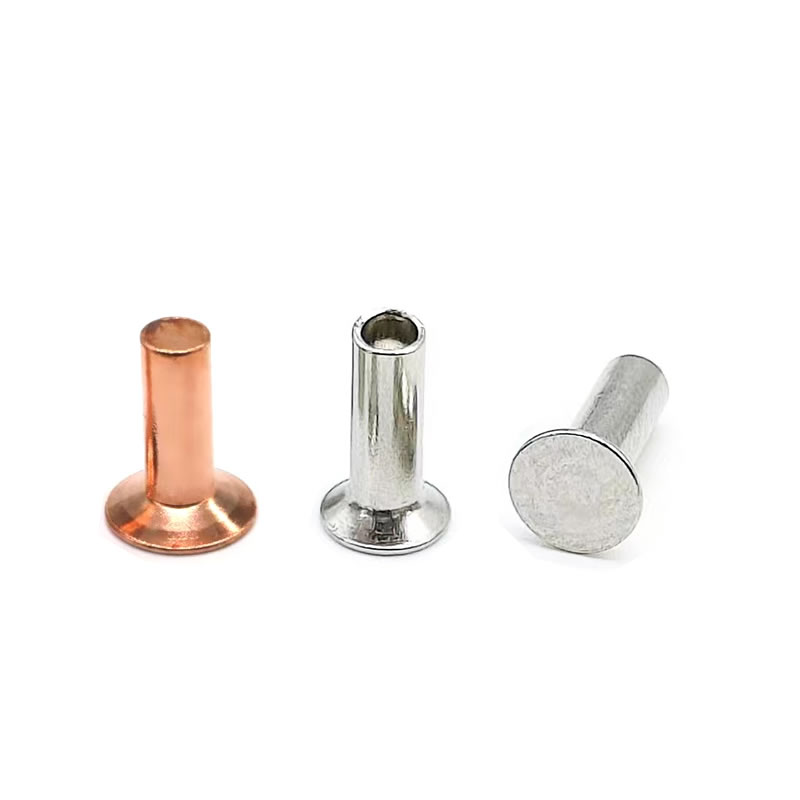

Koperen klinknagels met verzonken kop – vlakke afwerking waar uitsteeksel geen optie is

Sommige toepassingen kunnen een opgeheven hoofd niet tolereren. Bootdekken die glad onder de voeten moeten aanvoelen. Koperen gevels waarbij elk paneel perfect vlak moet zitten. Precisie-instrumenten waarbij een uitstekende klinknagel de bewegende delen zou hinderen. Voor deze klussen is de koperen klinknagel met verzonken kop de enige oplossing.

Bij Nuote Metals bewerken we verzonken koperen klinknagels tot precieze hoeken van 90°, die volledig in een voorgesneden taps toelopend gat passen. Het resultaat is een oppervlak dat monolithisch aanvoelt: geen knelpunten, geen zichtbare sluiting, alleen glad koper. Maar vlakafwerking heeft een afweging: de kop is dunner, de installatie vereist meer precisie en niet elke kopertoepassing is geschikt.

De verzonken afweging: vlak oppervlak versus verminderde kopsterkte

Een verzonken kop is conisch aan de onderkant, ontworpen om in een bijpassend taps gat te passen. Bij correcte installatie bevindt de bovenkant van de kop zich op gelijke hoogte met het omringende koperen oppervlak.

Wat je wint:

• Volledig vlakke afwerking – geen uitsteeksel, geen knelpunten
• Glad oppervlak voor schilderen, lakken of patina-ontwikkeling
• Verminderde weerstand bij maritieme of aerodynamische toepassingen
• Professioneel, afgewerkt uiterlijk op architectonisch koper

Wat je opgeeft:

• 15–20% lagere slagvastheid vergeleken met ronde kop– de verzonken kop heeft minder materiaalmassa over de schacht.
• Lagere uittrekweerstand– het conische draagvlak heeft een kleiner effectief oppervlak dan een platte of panhead.
• Vereist een voorbewerkte verzinkboor– een extra productiestap die kosten en tijd toevoegt.

De kritische regel voor koper:Omdat koper zacht is, moet de verzinkboor netjes worden gesneden en precies overeenkomen met de hoek van de klinknagel. Een niet-overeenkomende hoek (zelfs 3-5 graden) creëert een spanningspunt dat het clubhoofd kan doen barsten tijdens het zetten of kan leiden tot loskomen onder invloed van trillingen. Nuote Metals levert klinknagels met gedocumenteerde kophoeken en kan u het juiste verzinkgereedschap voor uw koperdikte aanbevelen.

Technische specificaties – Koperen klinknagels met verzonken kop

Vervaardigd volgens de afmetingen DIN 302 en ISO 1051. Aangepaste hoeken beschikbaar.

Materiaalkwaliteiten:

C11000 (ETP):99,9% koper, 0,04% zuurstof. Algemeen maritiem, architectonisch en elektrisch gebruik.

C10200 (OFHC):99,99% koper, zuurstofvrij. Kritische elektronica en cryogene toepassingen.

Wanneer verzonken grond de juiste keuze is – en wanneer niet

Verzonken koperen klinknagels zijn geen universele upgrade van platte of pankoppen. Ze lossen één specifiek probleem op (vlakke afwerking) en introduceren andere.

Kies Verzonken wanneer:

• Het oppervlak moet volledig vlak zijn – bootdekken, koperen dakbedekking, instrumentenpanelen, aerodynamische oppervlakken.
• Het koper is dik genoeg (≥2 mm) om een ​​schone verzinkboor te ondersteunen zonder te vervormen.
• De verbinding heeft te maken met weinig trillingen en weinig impact – statische architectuur, maritieme terrasplanken, decoratieve afwerking.
• U kunt de verzinkboor nauwkeurig bewerken: CNC of precisieboren, geen handgereedschap.

Kies niet voor Verzonken wanneer:

• Het koper is dunner dan 1,5 mm – de verzinkboor verwijdert te veel materiaal en verzwakt de plaat.
• Het gewricht ervaart zware trillingen of schokken – motoren, generatoren, zware machines. Kies in plaats daarvan voor een ronde kop.
• U kunt niet garanderen dat de hoek tussen de klinknagel en het gat overeenkomt; een verkeerde aanpassing veroorzaakt scheuren.

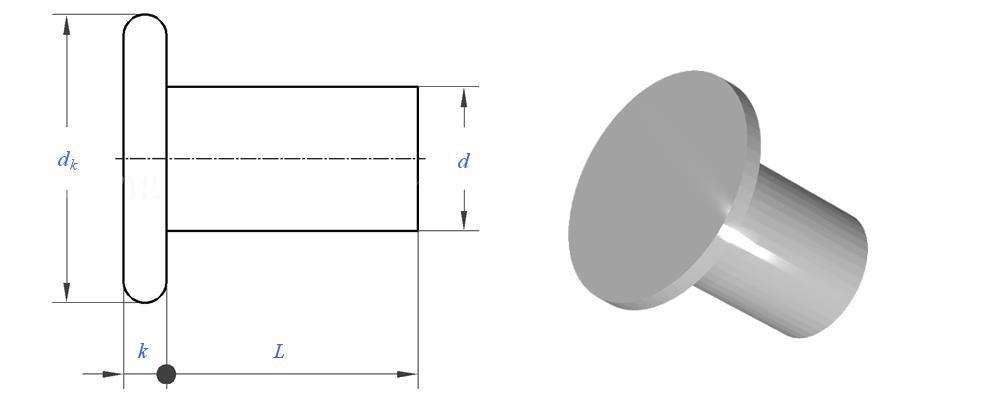

Een veel voorkomende fout:Het gebruik van verzonken koperen klinknagels op dunne koperen platen omdat de afgewerkte look gewenst is. Het resultaat is een verzwakte gatrand en voortijdig falen. Voor dun koper kiest u voor een platte kop; dit zorgt voor een onopvallende afwerking zonder materiaal te verwijderen.

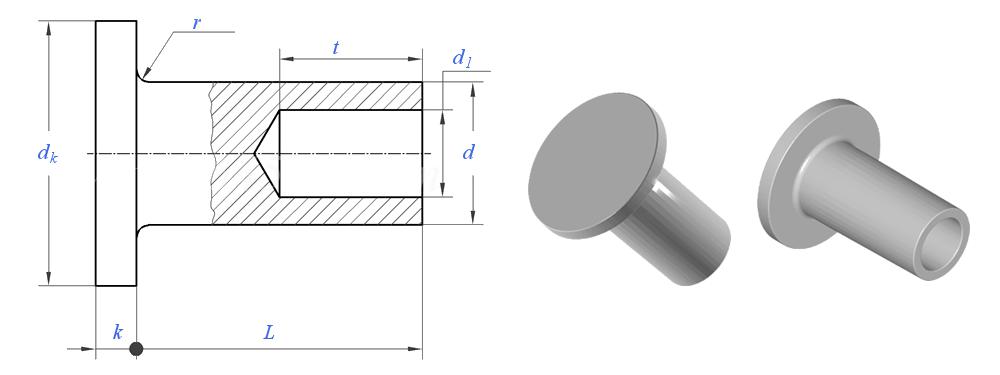

Massief versus semi-buisvormig – wat werkt beter voor verzonken koper?

Belangrijkste inzichten voor koper:Omdat de verzonken kop dun is, kan overmatige kracht deze doen barsten, vooral bij massieve klinknagels. Halfbuisvormige verzonken klinknagels verminderen de kracht met bijna de helft en zijn vergevingsgezinder in koper. Voor elke koperdikte onder 3 mm adviseren wij semi-buisvormig. Voor dikker koper of waar maximale schuifsterkte nodig is, kiest u massief met gecontroleerde kracht.

Voorbereiding van de verzinkboor – de stap waar de meeste koperklinknagelfouten vandaan komen

Een verzonken klinknagel is slechts zo goed als het gat waarin hij zit. Bij koper is deze stap kritischer dan bij staal.

Hoekovereenkomst:De verzinkfrees moet precies overeenkomen met de hoek van de klinknagel: 90° of 120°. Een mismatch van 3° op een klinknagel van 6 mm creëert een opening van 0,15 mm aan één kant. Onder belasting wordt die opening een scheurinitiatiepunt.

Dieptecontrole:De verzinkingsdiepte moet gelijk zijn aan de kophoogte (k). Te ondiep – de kop steekt uit. Te diep – de kop zakt onder het oppervlak en de dunne koperen rand kan vervormen.

Bramen verwijderen:Koper produceert draderige bramen wanneer het wordt bewerkt. Als deze bramen niet worden verwijderd, voorkomen ze dat de conische kop volledig op zijn plaats zit. Ontbraam altijd beide zijden van het gat voordat u het uithardt.

Aambeeld selectie:Gebruik voor verzonken klinknagels een plat aambeeld. Een concaaf aambeeld vervormt de platte bovenkant en ruïneert de vlakke afwerking. De diameter van het aambeeld moet gelijk zijn aan of groter zijn dan de diameter van de kop.

Onze ondersteuning:Nuote Metals kan verzinkdieptemeters leveren en snijgereedschapspecificaties aanbevelen die passen bij uw bestelling van klinknagels. Voor kritische projecten produceren we een monsterbatch en testen we de zitting op uw daadwerkelijke kopermateriaal voordat de volledige productie plaatsvindt.

Veelgestelde vragen over koperen klinknagels met verzonken kop

Vraag 1: Kan ik koperen klinknagels met verzonken kop gebruiken op koperen platen van 1,5 mm zonder de verbinding te verzwakken?

Antwoord: Wij raden het niet aan. Een verzonken gat verwijdert materiaal van de plaat, doorgaans met een diepte van 0,3 x d tot 0,4 x d. Op 1,5 mm koper met een klinknagel van 4 mm, waardoor ongeveer 25-30% van de plaatdikte aan de rand van het gat wordt verwijderd, waardoor de uittreksterkte aanzienlijk wordt verminderd. Voor koper kleiner dan 2 mm kiest u in plaats daarvan klinknagels met bolkop of platte kop. Ze bieden een laag profiel zonder materiaal te verwijderen. Als een vlakke afwerking absoluut vereist is op dun koper, overweeg dan om een ​​steunring aan de blinde zijde te gebruiken om de verbindingssterkte te herstellen. Nuote Metals kan bijpassende koperen ringen leveren.

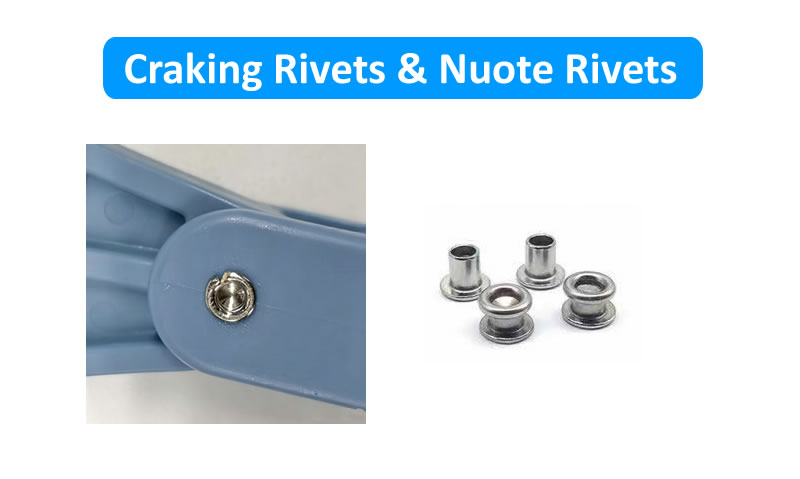

Vraag 2: Waarom barsten mijn verzonken koperen klinknagels aan de kop tijdens het zetten?

A: Scheurvorming heeft bijna altijd een van de volgende drie oorzaken: (1) Een verkeerde hoekverhouding tussen het verzinkgereedschap en de klinknagelkop – zelfs een verschil van 3–5° veroorzaakt een spanningspunt. (2) Overmatige kracht; koper vereist slechts 40-60% van de kracht die wordt gebruikt voor stalen klinknagels. (3) Scherpe afrondingsradius bij de kop-schachtovergang - als de straal kleiner is dan 0,3×d, kan koper niet stromen tijdens het stuiken. Bij Nuote Metals hanteren we een minimale afrondingsradius van 0,5×d en een controlekophoek tot ±1°. Als u de afmetingen van uw klinknagel, de specificaties van de verzinkboor en de insteldruk deelt, kunnen we de oorzaak identificeren en een oplossing aanbevelen.

Vraag 3: Zijn koperen klinknagels met verzonken kop geschikt voor botenbouw en scheepsdekken?

A: Ja, en dit is een van hun klassieke toepassingen. Koperen verzonken klinknagels worden al eeuwenlang gebruikt in de houten botenbouw omdat ze gelijk liggen met de planken, bestand zijn tegen zoutwatercorrosie en niet reageren met bronzen of messing fittingen. Voor modern maritiem gebruik adviseren wij massieve koperen verzonken klinknagels met een natuurlijke of gepolijste afwerking - geen platering, wat galvanische verschillen kan veroorzaken. De verzonken kop voorkomt dat hij blijft haken aan touwen, netten of voeten. Nuote Metals levert verzonken koperen klinknagels aan botenbouwers en maritieme aannemers in heel Europa en Noord-Amerika. Voor terrasplanken raden wij een semi-buisvormig lichaam aan om de harding op zachtere houtsoorten en composieten te verminderen.
