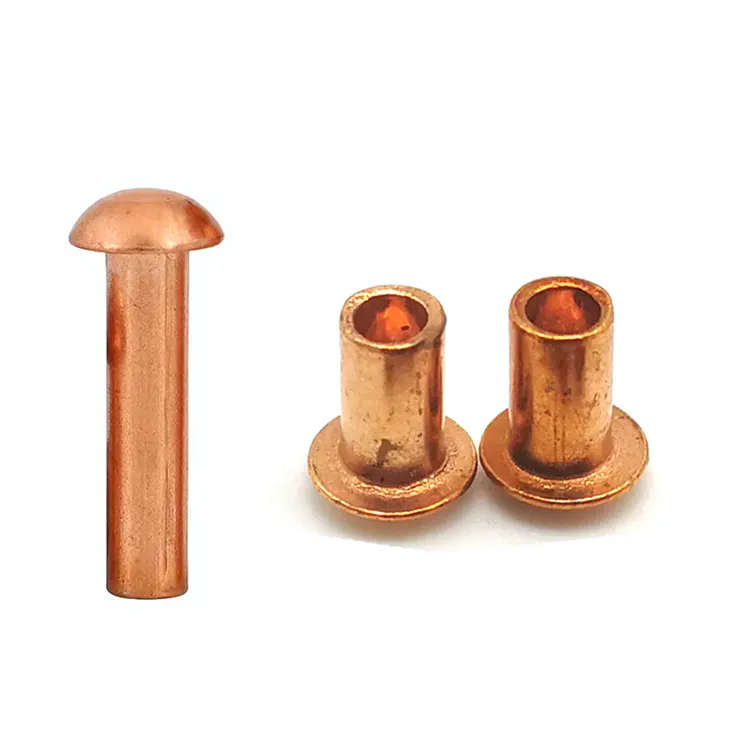

Koperen klinknagels met platte kop – breed contactoppervlak zonder de hoogte van een ronde kop

Dunne koperplaten zijn meedogenloos. Als er te veel puntbelasting wordt toegepast, ontstaan ​​er kuiltjes in het materiaal. Gebruik een kop die te klein is, en het gat wordt langer onder trillingen. Gebruik een kop die te lang is en die blijft haken aan de bedrading of weigert om vlak in een strakke behuizing te zitten.

Koperen pankopklinknagelsvan Nuote Metals lossen dit driewegprobleem op. De pankop is breder dan een ronde kop (1,8×–2,0× de schachtdiameter) maar lager in hoogte (0,5×–0,6×). Die geometrie verspreidt de klemkracht over een bredere koperen ring, waardoor de spanning aan de rand van het gat wordt verminderd en het profiel laag blijft voor dichte assemblages.

Dit is geen klinknagel voor algemeen gebruik. Het is een bevestigingsmiddel dat speciaal is ontworpen voor zachte, dunne en geleidende materialen.

Waarom panhead-geometrie beter werkt op dun koper

De lage vloeigrens van koper (70–100 MPa) betekent dat het gemakkelijk vervormt. Een standaard ronde kop concentreert de kracht direct onder de koepel, waardoor dunne platen tot 0,5 mm kunnen worden samengedrukt. Een platte kop heeft een kleiner draagoppervlak, dus dezelfde kracht zorgt voor een hogere druk aan de gatrand.

De panhead verandert de verdeling:

Voor een klinknagel van 4 mm in koperplaat van 1 mm maakt een platte kop ongeveer 60% meer contact met het oppervlak dan een platte kop. Dat verschil is vaak genoeg om kuiltjes volledig te elimineren, zonder een aparte ring toe te voegen.

Technische specificaties

Vervaardigd volgens de afmetingen DIN 603 en ISO 1051. Aangepaste kopdiameters beschikbaar voor dunne toepassingen.

Materiaalkwaliteiten:

C11000 (ETP):99,9% koper, 0,04% zuurstof. Algemeen elektrisch, decoratief en dunplaatgebruik.

C10200 (OFHC):99,99% koper, zuurstofvrij. Kritische elektronica en cryogene toepassingen.

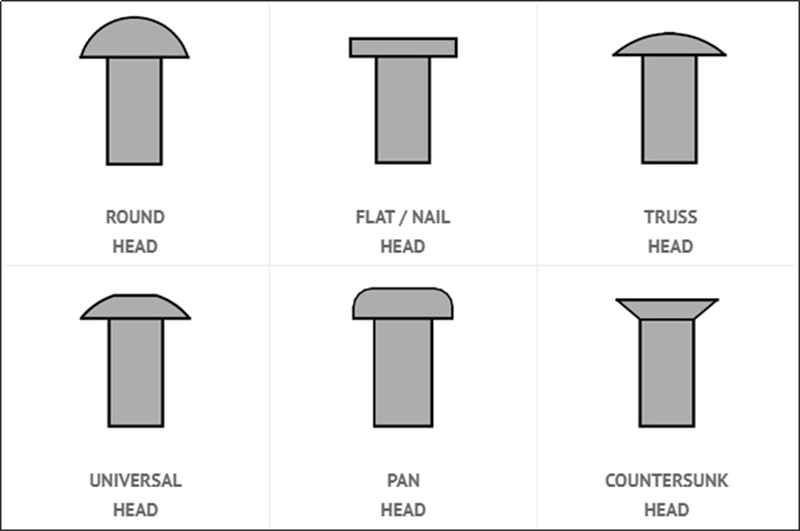

Wanneer kiest u voor plat of rond – alleen voor koper

Dit is geen algemene hoofdvergelijking. Het is specifiek voor de zachtheid en geleidbaarheid van koper.

Kies Pan-headbij het bevestigen van koperplaten met een dikte van minder dan 2 mm, wanneer u een laag profiel nodig heeft maar geen kuiltjes kunt verdragen, of wanneer de verbinding een matige trillingsweerstand vereist zonder de hoogte van een ronde kop.

Kies Platte kopwanneer het oppervlak vrijwel vlak moet zijn en het koper dik genoeg is (≥2 mm) om vervorming te weerstaan ​​zonder een brede lagerring.

Kies Ronde kopwanneer het gewricht wordt geconfronteerd met constante trillingen of schokken – motoren, generatoren, scheepsmotoren – en de hogere koepel acceptabel is.

Een veel voorkomende fout:Gebruik een platte kop op 0,8 mm koper omdat het er onopvallend uitziet. Het kleine lageroppervlak zorgt vaak voor kuiltjes in de plaat, waardoor de verbinding na verloop van tijd losser wordt. De panhead kost hetzelfde, maar voorkomt dat falen.

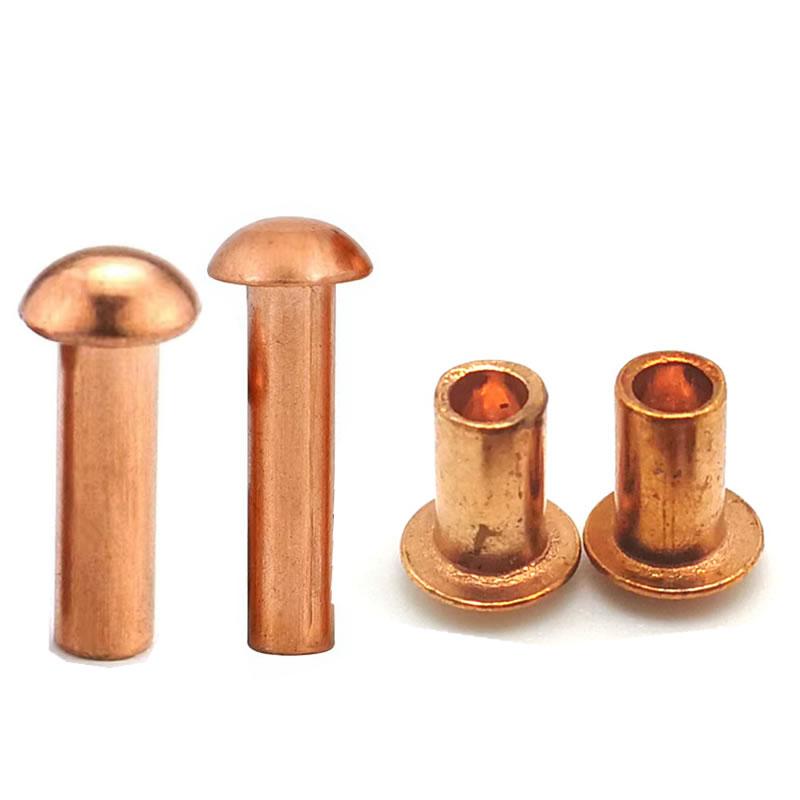

Massief of halfbuisvormig? Een koperspecifiek antwoord

Voor dunne koperplaten is de hardingskracht net zo belangrijk als de vorm van de kop. Semi-buisvormige klinknagels met bolkop vereisen 50-60% minder kracht dan massieve klinknagels, waardoor het risico op plaatvervorming tijdens de installatie direct wordt verminderd.

• Half buisvormigis de betere keuze voor koperplaten onder 1,5 mm, delicate elektronische behuizingen en geautomatiseerde lijnen met grote volumes. De opgerolde punt klemt zachtjes vast zonder het koper samen te drukken.

• Stevigheeft de voorkeur voor dikkere koperplaten (≥2 mm), dragende verbindingen of waar maximale schuifsterkte vereist is.

Nuote Metals kan beide configuraties leveren met dezelfde panhead-geometrie. Voor de meeste toepassingen met dun koper adviseren wij semi-buisvormig.

Hoe Nuote Metals de montage van dun koper ondersteunt

Koperen klinknagels met bolle kop falen om twee redenen: scheuren tijdens het vormen van de kop of kuiltjes tijdens de installatie. We behandelen beide voordat uw bestelling wordt verzonden.

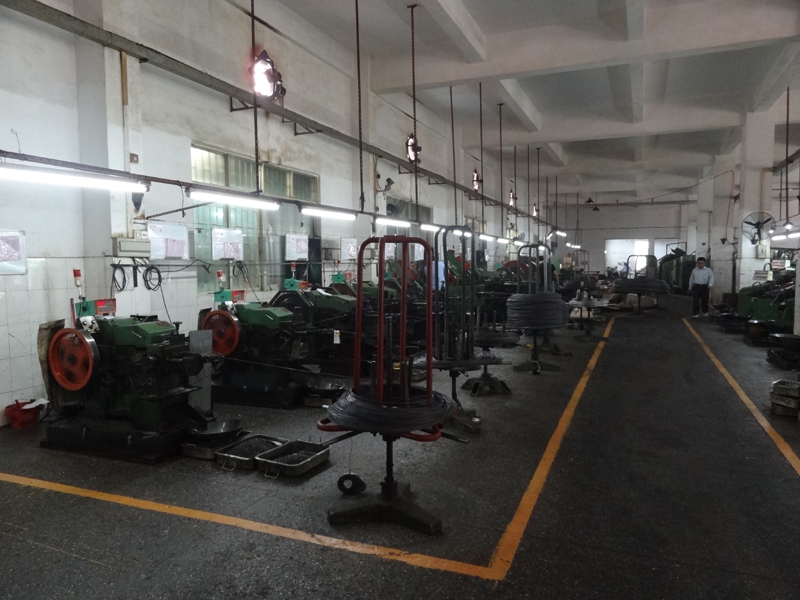

Gereedschap ontworpen voor koperstroom:

Pankoppen hebben een brede, ondiepe koepel. Bij koper is die vorm gevoelig voor scheuren bij de kop-schachtovergang als de afrondingsradius te scherp is. Onze matrijzen gebruiken een minimale straal van 0,5×d en zijn gepolijst om microkrassen te verwijderen. We voeren ook meertrapsvorming uit – drie tot vijf slagen – om het koper geleidelijk te laten stromen in plaats van het in één keer te forceren.

Pre-productiebemonstering voor dunne platen:

Stuur ons uw koperdikte en verwachte zetmethode. Wij produceren een kleine batch en testen deze op uw werkelijke plaatmateriaal – geen standaardcoupon. U ontvangt een instellingsrapport met aanbevolen kracht, aambeeldtype en foto's van de geïnstalleerde kop. Dit elimineert vallen en opstaan ​​op uw lijn.

Optische inspectie bij 10x:

Elke batch wordt gecontroleerd op kopdiameter, hoogte en concentriciteit. Op een gepolijst koperen oppervlak is een variatie van 0,05 mm in kophoogte zichtbaar; wij keuren dit af voordat het u bereikt.

Afwerking in eigen beheer:

Vertind, verzilverd, vernikkeld, gepolijst of gelakt. Voor dunne koperen decoratieve panelen kunnen we uw oppervlakteafwerking aanpassen om het visuele contrast te minimaliseren.

Traceerbaarheid:

ASTM B152-certificaten en geleidbaarheidsrapporten begeleiden elke zending. We delen inspectiegegevens openlijk, omdat de prestaties van de panhead afhangen van de geometrie die u niet met het blote oog kunt zien.

Deze ondersteuning op toepassingsniveau is de reden waarom klanten op het gebied van elektronica, HVAC en architectuur voor Nuote Metals kiezen voor koperen klinknagels met bolle kop.

Veelgestelde vragen

Vraag 1: Kunnen koperen klinknagels met platte kop worden gebruikt op koperen platen dunner dan 1 mm zonder kuiltjes te veroorzaken?

A: Ja, op voorwaarde dat u de juiste instelkracht en een halfbuisvormig lichaam gebruikt. Het brede lageroppervlak van de panhead verdeelt de klemdruk over een grotere ring, waardoor de spanning op de dunne plaat wordt verminderd. Voor koper kleiner dan 1 mm adviseren wij: (a) halfbuisvormige klinknagels om de kracht met 50-60% te verlagen, (b) een plat aambeeld dat overeenkomt met of groter is dan de kopdiameter, en (c) gecontroleerde kracht – gebruik nooit instellingen voor stalen klinknagels. Bij Nuote Metals kunnen we een pre-productie monsterbatch leveren en deze testen op uw exacte koperdikte voordat u een volledige bestelling plaatst.

Vraag 2: Zullen koperen klinknagels met platte kop oxideren of verkleuren bij architecturale buitentoepassingen?

A: Koper vormt van nature een patina wanneer het wordt blootgesteld aan lucht en vocht: eerst bruin en daarna groen in de loop van de jaren. Deze patina is beschermend en verzwakt de klinknagel niet. Als u een heldere koperen afwerking wilt behouden, kiest u voor gelakte klinknagels met bolkop. Als u de voorkeur geeft aan de verouderde patina-look, kies dan voor naturel of gepolijst zonder lak. Voor kust- of sterk vervuilde omgevingen vormt de patina zich sneller, maar blijft stabiel. Nuote Metals levert zowel gelakte als natuurlijke afwerkingen; we kunnen ook vertinde of vernikkelde opties leveren als u een zilverkleurig contrast met koperen panelen wilt.

Vraag 3: Zijn koperen klinknagels met platte kop geschikt voor elektrische aarding in elektronische behuizingen?

A: Ja, voor stationaire behuizingen. Koperen platkopklinknagels bieden dezelfde hoge geleidbaarheid als andere koperen kopstijlen (≥58 MS/m voor C11000). De brede kop biedt een stabiel contactoppervlak voor aardingsbanden of PCB-montages. Voor behuizingen die last hebben van trillingen, zoals op voertuigen gemonteerde elektronica of industriële schakelkasten in de buurt van motoren, raden wij echter koperen klinknagels met ronde kop aan. De diepere koepel is beter bestand tegen trillingen. Voor statische behuizingen is de panhead een uitstekende keuze: laag profiel, breed contact en compatibel met vertinde of verzilverde afwerkingen om ophoping van oxide op het grondvlak te voorkomen.
