Koperen klinknagels met ronde kop

Koperen klinknagels met ronde kop – wanneer geleidbaarheid trillingen en schokken moet overleven

Bij de meeste elektrische verbindingen werkt een platte kop of verzonken klinknagel prima. Maar als je dat gewricht op een trilmotor, een door golven geteisterde scheepsfitting of een aardingsband voor treinwagons plaatst, veranderen de regels. De onopvallende kop die ruimte bespaarde, wordt nu een probleem: minder materiaal over de schacht, lagere uittrekweerstand, sneller loskomen onder schok.

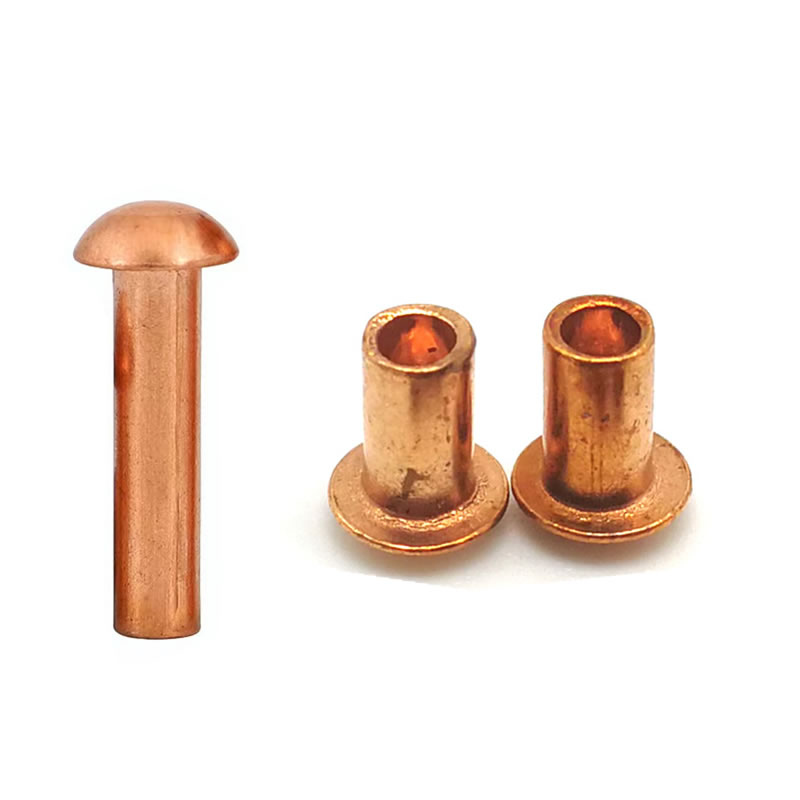

Koperen klinknagels met ronde kopdit oplossen. Bij Nuote Metals combineren we zeer zuiver koper (C11000 of C10200) met een diepe, koepelvormige kop die schokken absorbeert, bestand is tegen het loskomen van trillingen en tientallen jaren lang een lage weerstandsgeleiding behoudt. Dit is geen koperen klinknagel voor algemeen gebruik. Het is een bevestigingsmiddel dat is ontworpen voor de zwaarste elektrische en maritieme verbindingen.

Het echte probleem – losse grond in apparatuur met veel trillingen

Trillingen zijn de stille moordenaar van elektrische gewrichten. Een aardingsband die 0,1 mm loskomt, kan de weerstand verhogen, warmte genereren en uiteindelijk defect raken. Standaard koperen klinknagels met platte kop zijn alleen afhankelijk van de klemkracht; bij constante trillingen neemt die kracht af.

Koperen klinknagels met ronde kopverander de fysica:

• De koepelgeometrie fungeert als schokdemper– de impactenergie verspreidt zich over het gebogen oppervlak in plaats van zich te concentreren op de kop-schachtovergang.
• Meer materiaalmassa over de schacht– de uittrekweerstand is 25–30% hoger dan die van equivalenten met platte kop.

• Zelfblokkerende neiging– indien correct ingesteld, creëert de koepelvormige winkelkop een mechanische vergrendeling die bestand is tegen losraken.

Veldgegevens:Bij valtests absorberen onze koperen klinknagels met ronde kop 35% meer energie dan koperen klinknagels met platte kop met dezelfde diameter. Bij trillingstests (10–2000 Hz, 10 g) behouden ze de klemkracht 3x langer voordat ze meetbare loslating vertonen.

Technische specificaties – Koperen klinknagels met ronde kop

Vervaardigd volgens DIN 660 (1–8 mm) en DIN 124 (10–36 mm) equivalenten. Aangepaste formaten beschikbaar.

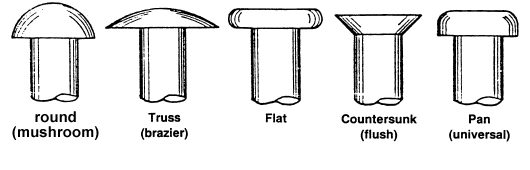

Ronde kop versus platte kop versus verzonken kop – alleen voor kopertoepassingen

Dit is geen algemene hoofdvergelijking. Het is specifiek voor de zachtheid en geleidbaarheid van koper.

Ronde kop:Beste voor trillingen en schokken. De koepel absorbeert schokken en is bestand tegen losraken. Iets hoger profiel. Bij voorkeur voor motorterminals, scheepshardware en railaarding.

Platte kop:Het beste voor onopvallende, probleemloze oppervlakken. Geen verzinkboor nodig. Maar een lagere slagvastheid – niet ideaal voor trillende gewrichten.

Verzonken:Het beste voor een vlakke afwerking. Vereist een taps gat. Dunste kop = laagste slagvastheid. Vermijd in koperverbindingen met hoge trillingen.

Onze aanbeveling:Als de verbinding gaat trillen, kies dan koperen klinknagels met ronde kop van Nuote Metals. De kleine profielboete is de enorme winst in gezamenlijke betrouwbaarheid waard.

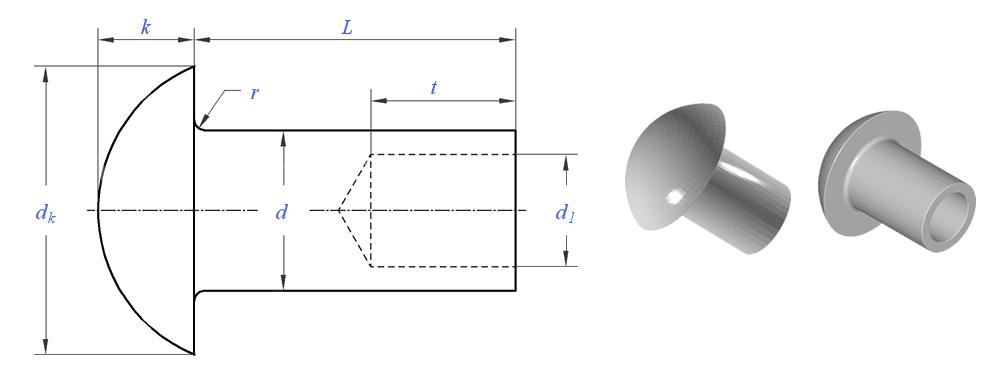

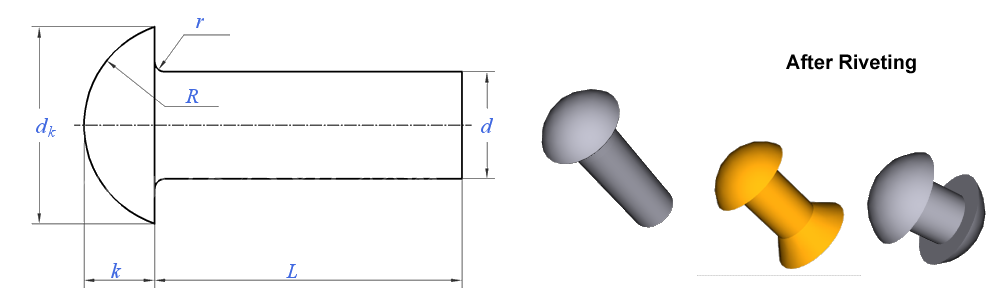

Massief versus semi-buisvormig – voor trillingsgevoelige koperverbindingen

Belangrijkste inzicht:Voor maximale trillingsbestendigheid kiest u voor massief. De volledig gevulde schacht zorgt voor een sterkere mechanische vergrendeling. Semi-buisvormig is sneller uit te harden, maar iets minder bestand tegen langdurig loskomen.

Hoe Nuote Metals koperen klinknagels met ronde kop ontwerpt voor impact

De meeste leveranciers van koperen klinknagels plaatsen de draad eenvoudigweg koud en verzenden. Wij doen meer, omdat koperen klinknagels met ronde kop anders falen dan platte kop.

De vormuitdaging:

Koperwerk hardt snel uit. Bij het vormen van een diepe koepel moet het materiaal stromen zonder te scheuren bij de kop-schachtovergang. Onze tooling gebruikt:

Progressieve meertrapsvorming– drie tot vijf slagen in plaats van één, waardoor de stressconcentratie wordt verminderd.

Gepolijste matrijsoppervlakken– voorkomt microkrasjes die scheurinitiatieplekken worden.

Gecontroleerd gloeien– we verzachten de draad tussen de fasen om de ductiliteit te herstellen.

Impacttests die wij uitvoeren:

Elke partij koperen klinknagels met ronde kop wordt getest op:

Drop-gewicht impact– 5 kg gewicht vanaf 500 mm, meting van vervorming en scheurvorming.

Trillingsvermoeidheid– 10–2000 Hz sweep gedurende 8 uur, waarbij de klembelasting wordt gemeten.

Inspectie van kopschachtfilet– 20x vergroting om de integriteit van de straal te verifiëren.

Waarom dit voor u belangrijk is:

Een koperen klinknagel met ronde kop die bij een botsing scheurt, doet het hele aardingscircuit kapot gaan. Onze procescontrole zorgt ervoor dat elke klinknagel schokken absorbeert in plaats van deze over te brengen op de verbinding.

Deze toepassingsspecifieke techniek is de reden waarom Nuote Metals koperen klinknagels met ronde kop levert aan motorfabrikanten, maritieme aannemers en spoorwegsignaleringsbedrijven in meer dan 50 landen.

Installatie voor trillingsgevoelige gewrichten

Gatgrootte:d+0,05 mm tot d+0,1 mm. Strakker dan staal: koper stroomt om het gat te vullen.

Instelkracht:40-60% van de kracht van de stalen klinknagel. Overmatige kracht maakt de koepel plat en vermindert de impactabsorptie.

Aambeeld selectie:Gebruik een concaaf aambeeld dat past bij de radius van de koepel. Een plat aambeeld zal de kop vervormen en spanningsverhogers veroorzaken.

Winkelkopvorming:Voor maximale trillingsbestendigheid vormt u een volle, ronde winkelkop, en niet een platte. Het afgeronde profiel verdeelt de belasting beter.

Elektrische voorbereiding:Reinig alle oppervlakken met isopropylalcohol. Gebruik voor aansluitingen boven 10A vertinde of verzilverde klinknagels om oxidevorming te voorkomen.

Randafstand:≥1,5×d vanaf het midden van het gat tot de materiaalrand.

Veelgestelde vragen over koperen klinknagels met ronde kop

Vraag 1: Waarom zou ik voor elektrische aarding een koperen klinknagel met ronde kop kiezen in plaats van een platte kop?

A: De beslissing komt neer op trillingen en impact. Als uw aardverbinding stationair is, zoals een stroomrail in een droog, stabiel paneel, werkt een koperen klinknagel met platte kop prima en bespaart ruimte. Maar als het gewricht trillingen (motoren, generatoren, treinwagons, scheepsmotoren) of schokken (golfslag, zware machines) ervaart, is de ronde kop de betere keuze. De koepelvormige kop heeft 25-30% meer materiaal over de schacht, wat de uittrekweerstand vergroot. Wat nog belangrijker is, is dat de koepelvorm schokken absorbeert in plaats van deze over te brengen naar het gewricht. In onze tests behouden koperen klinknagels met ronde kop de klemkracht 3x langer dan platte kop onder hetzelfde trillingsprofiel. Nuote Metals beveelt een ronde kop aan voor elke aardingstoepassing waarbij de apparatuur beweegt of trilt.

Vraag 2: Welke invloed heeft de zachtheid van koper op het zetten van klinknagels met ronde kop? Kan de kop te gemakkelijk vervormen?

A: Koper is zachter dan staal, dus het vervormt gemakkelijker, maar dat is eigenlijk een voordeel als het goed wordt gecontroleerd. De sleutel is het gebruik van de juiste instelkracht (40-60% van wat u voor staal zou gebruiken) en een concaaf aambeeld dat overeenkomt met de koepelradius. Als u te ver instelt, wordt de koepel vlakker, waardoor de schokabsorptie en de uittrekweerstand afnemen. Als u te weinig hardt, zal de winkelkop zich niet volledig vormen en zal de verbinding loskomen. Bij Nuote Metals verstrekken wij bij elke bestelling aanbevolen krachtcurven en aambeeldspecificaties. We bieden ook semi-buisvormige koperen klinknagels met ronde kop, die nog minder kracht vereisen en vergevingsgezinder zijn in geautomatiseerde instellingen met grote volumes.

Vraag 3: Kunnen koperen klinknagels met ronde kop worden gebruikt met aluminium rails of panelen?

A: Alleen in droge binnenomgevingen – en zelfs dan raden wij voorzichtigheid aan. Koper en aluminium zijn galvanisch verschillend. In aanwezigheid van vocht (zelfs vochtigheid) ontstaat bij direct contact een galvanische cel die het aluminium aantast. Voor buiten-, maritieme of natte toepassingen mogen koperen klinknagels niet rechtstreeks op aluminium worden aangesloten. Als u koper en aluminium moet verbinden, overweeg dan: (a) het gebruik van een bimetaal overgangsring, (b) vertinde koperen klinknagels (tin vermindert de galvanische potentiaal), of (c) overstappen op aluminium klinknagels voor de aluminium zijde. Nuote Metals levert zowel koperen als aluminium klinknagels. Wij kunnen u helpen bij het kiezen van het juiste materiaal voor uw specifieke verbinding en omgeving.
