Klinknagels met platte kop

Klinknagels met platte kop zitten lager dan alle andere niet-verzonken klinknagelkoppen. Bij een klinknagel van 5 mm steekt de platte kop slechts 0,8-1,2 mm boven het oppervlak uit – laag genoeg om de schuifmechanismen vrij te maken, gestapelde componenten mogelijk te maken en te voorkomen dat de stof blijft haken. En in tegenstelling tot verzonken koppen vereisen platte koppen geen speciale gatvoorbereiding – alleen een recht geboord gat.

Plat versus rond – een vergelijking naast elkaar

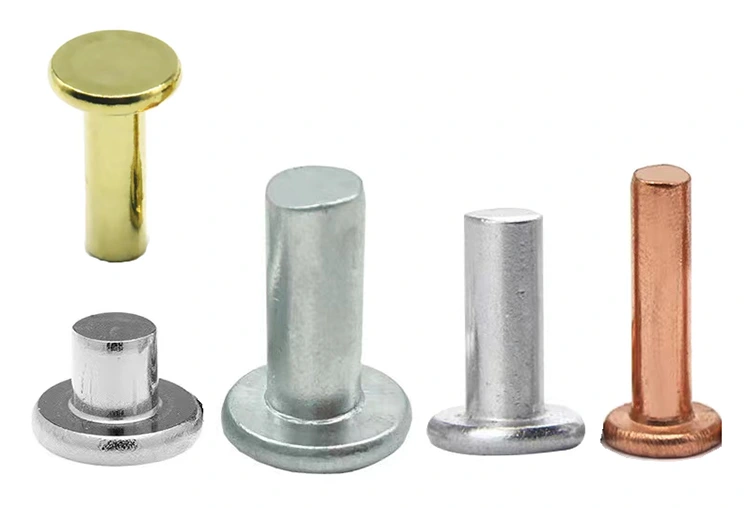

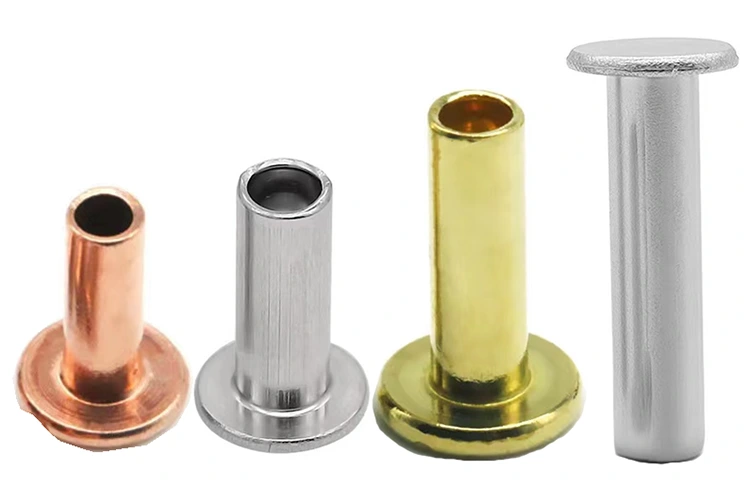

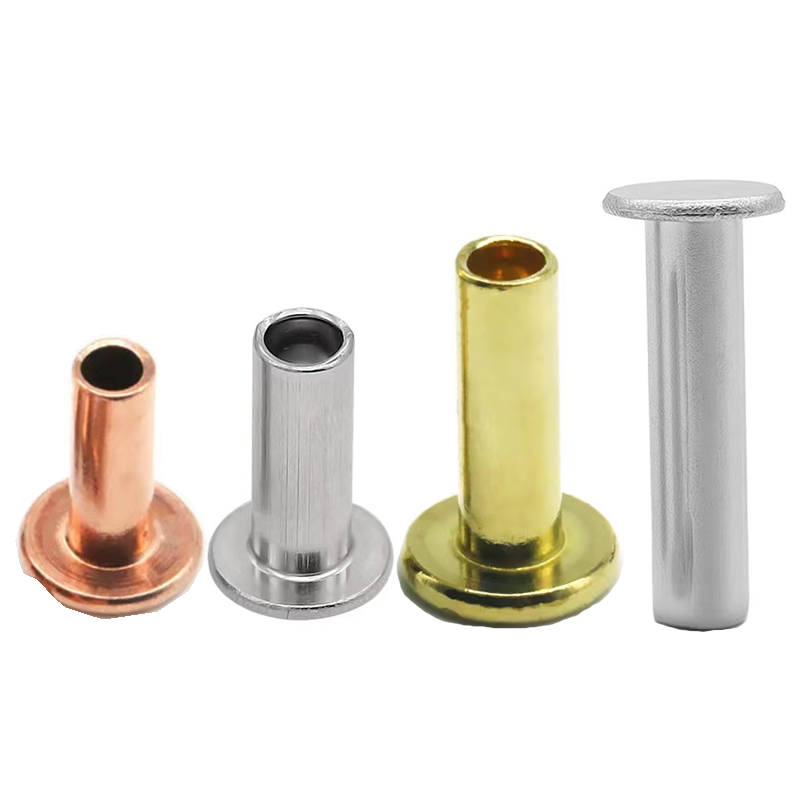

Wat we maken – Drie ontwerpen, meerdere materialen

Beschikbare materialen:Koolstofarm staal, roestvrij staal (304/316), messing (C2680), koper (C11000), aluminium (5052/5056)

Afwerkingen:Verzinkt, zwart oxide, gepassiveerd, gelakt, vernikkeld, antiek, geanodiseerd, blank – afhankelijk van het materiaal.

Echte toepassing: armleuningmechanisme voor bureaustoelen

Een fabrikant van ergonomische bureaustoelen gebruikte klinknagels met ronde kop om het mechanisme voor de hoogteverstelling van de armleuningen te monteren. De ronde koppen staken 2,8 mm boven het oppervlak uit – net genoeg om tijdens het verstellen aan de kleding van de gebruiker te blijven haken. Klanten klaagden over kapotte mouwen en bekraste armleuningen. De klant had een klinknagel nodig met dezelfde sterkte maar een lager profiel.

Nuote Metals leverde semi-buisvormige klinknagels van verzinkt staal met platte kop – schacht van 4,0 mm, platte kop van 8,0 mm, cilinderlengte van 10,0 mm. De platte kop zat slechts 0,9 mm boven het oppervlak – laag genoeg om kleding vrij te maken en vastlopen te voorkomen. De semi-buisvormige holte verminderde de instelkracht met 60%, waardoor schade aan de kunststof armleuningbehuizing werd voorkomen. De verzinking bood corrosiebescherming voor duurzaamheid op lange termijn.

De klant testte de klinknagels op 500 stoelen. Na 10.000 aanpassingscycli geen vastlopen, geen loskomen. Ze bestellen nu klinknagels met platte kop in batches van 200.000 stuks per jaar.

Standaardopties – maten, materialen, afwerkingen

Schachtdiameters:1,5 – 8,0 mm

Materialen: Staal, RVS (304/316), messing, koper, aluminium

Ontwerp: Massief, halfbuisvormig of volledig buisvormig

Finish: Materiaalafhankelijk (zink, gepassiveerd, gelakt, nikkel, geanodiseerd, etc.)

Lengtes: Aangepast aan de dikte van uw materiaalstapel

Toleranties: schacht ±0,05 mm, kop ±0,15 mm, lengte ±0,15 mm. Aangepaste afmetingen beschikbaar. Geen gereedschapskosten voor standaardmaten.

Hoe we klinknagels met platte kop bouwen – Precisievormen voor een vlakke pasvorm

Platte koppen zijn moeilijker te vormen dan ronde koppen. Het metaal wil rimpelen bij de scherpe overgang van schacht naar kop. Ons cold-heading-proces voorkomt dat.

De volgorde:

• Draadtrekken – Materiaal getrokken tot exacte schachtdiameter (±0,02 mm)
• Afsnijden – Geschoren tot blanco lengte
• Eerste slag – Blank vierkant en gecentreerd
• Tweede slag (voorvormen) – De matrijs begint de platte kopvorm met een gecontroleerde hoekradius
• Derde slag (munten) – Platte matrijs comprimeert de kop tot de uiteindelijke dikte, waardoor vlakheid binnen ± 0,05 mm wordt gegarandeerd
• Vierde slag (semi-buisvormig of volledig buisvormig) – Pons creëert de holte (of weggelaten voor massief)
• Trimmen – Flash verwijderd
• Tuimelen – Microbramen geëlimineerd
• Plateren of coaten – Aangebracht zoals gespecificeerd

Waarom onze platte koppen er beter uitzien: de muntfase is niet optioneel: deze is in het proces ingebouwd. Elke platte kop wordt gecontroleerd op vlakheid – niet alleen op diameter.

Kwaliteitscontroles – wat we verifiëren, waarom het ertoe doet

Ons proces:controle van inkomende draad → eerste artikelinspectie (10 stuks, elke afmeting geverifieerd) → controles tijdens het proces (5 stuks per 500) → hardingstest (elke 2.000 stuks) → 100% optische sortering → AQL handmatig monster.

Elke verzending omvat: materiaalcertificaat, maatrapport en certificaat van overeenstemming.

Waar klinknagels met platte kop worden gebruikt

• Kantoor- en huismeubilair – Armleuningen, schuifmechanismen, stapelbare stoelen, laden
• Automobiel – Interieurbekleding, paneelconstructies, stoelcomponenten
• Medische apparatuur – Hygiënekritische oppervlakken, voorkomen dat handschoenen blijven haken, glijdende onderdelen
• Elektronicabehuizingen – Chassisconstructies met nauwe speling, afdekkingen, behuizingen
• Bagage – Greeprails, schuifmechanismen, verzonken hardware
• Industriële apparatuur – Bedieningspanelen, machineafschermingen, schuifafschermingen
• Lucht- en ruimtevaart – Interieurpanelen, stoelcomponenten, bekledingsconstructies

Gebouwd voor productie – en ondersteund door documentatie

We werken met fabrikanten in Noord-Amerika, Europa en Azië – van meubelmerken tot leveranciers van medische apparatuur en autofabrikanten.

Elke zending omvat:

• Molentestcertificaat – Chemische samenstelling en trekeigenschappen
• Dimensionaal inspectierapport – Actuele meetwaarden van de batch
• Beplatings- of passivatiecertificaat – Dikteverificatie (indien van toepassing)
• Conformiteitscertificaat – Ondertekend, batchtraceerbaar

Gecertificeerd volgens: ISO 9001:2015, RoHS, REACH

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een klinknagel met platte kop en een klinknagel met verzonken kop?

A: Een platte kop zit iets boven het oppervlak (0,8–1,2 mm voor een schacht van 5 mm) met een rechtzijdig profiel. Er is alleen een recht gat voor nodig – geen speciale voorbereiding. Een verzonken kop zit volledig vlak of onder het oppervlak, maar vereist een voorgeboord conisch gat. Kies een platte kop voor toepassingen met een laag profiel waarbij snelheid en kosten belangrijk zijn; kies verzonken voor toepassingen waarbij absoluut nuluitsteeksel vereist is.

Vraag 2: Kunnen klinknagels met platte kop worden gebruikt bij glijdende toepassingen zonder dat ze blijven haken?

EEN: Ja. Met een uitsteeksel van 0,8–1,2 mm voor een schacht van 5 mm is de platte kop laag genoeg om de meeste glijoppervlakken te ontwijken. Bij de bovenstaande bureaustoelkast maakte de hoofdhoogte van 0,9 mm het armleuningmechanisme volledig vrij. Als uw speling kleiner is dan 0,8 mm, raden wij u aan om over te stappen op verzonken klinknagels.

Vraag 3: Welk ontwerp moet ik kiezen: massief, halfbuisvormig of volledig buisvormig?

A: Semi-buisvormig is de standaardkeuze voor de meeste toepassingen – 80–90% vaste sterkte bij 25–30% van de zetkracht. Kies voor massief materiaal als u maximale sterkte nodig heeft voor structurele, dragende constructies. Kies voor volledig buisvormig als u met zachte materialen werkt of minimale zetkracht nodig heeft. Alle drie de ontwerpen zijn verkrijgbaar met hetzelfde platte kopprofiel.
