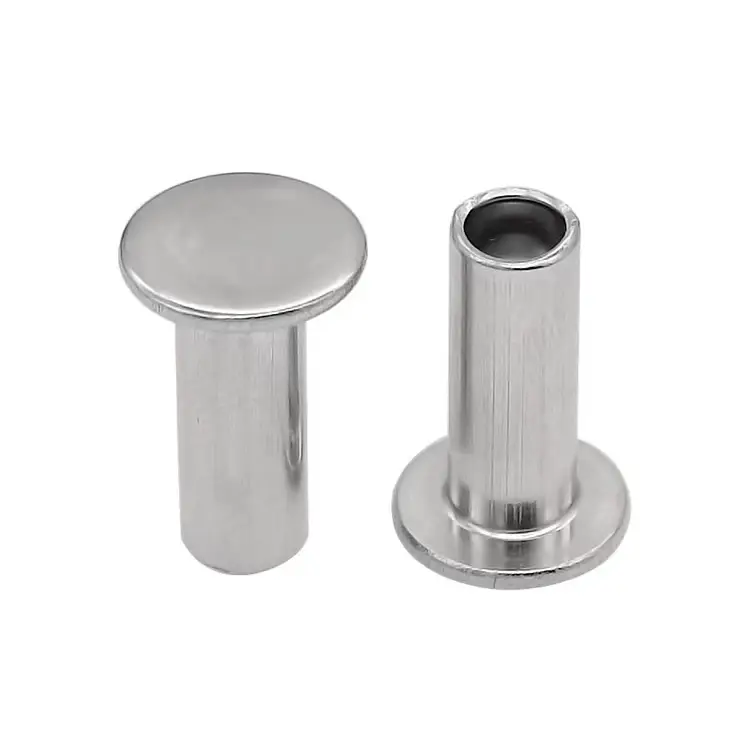

Semi-buisvormige klinknagels met platte kop

Elke klinknagelkopstijl is ontworpen om een ​​specifiek probleem op te lossen.

• Ronde kop– maximale sterkte, zichtbaar, traditioneel
• Oval hoofd– decoratief, iets verhoogd
• Trus hoofd– breed draagoppervlak voor zachte materialen
• Verzonken kop– geen uitsteeksel (vereist taps gat)
• Platte kop– zit lager dan welke niet-verzonken kop dan ook

De semi-buisvormige klinknagels met platte kop bestaan ​​om één reden: speling. Wanneer een uitstekende kop problemen veroorzaakt (schrapen, blijven haken, stapelproblemen of gewoon een ontwerp dat een schoon oppervlak vereist) is de platte kop de oplossing.

De cijfers vertellen het verhaal:

Dat verschil van 1,2 mm klinkt misschien niet zo veel, maar in een schuifmechanisme, een gestapelde constructie of een behuizing met beperkte speling is 1,2 mm het verschil tussen een onderdeel dat werkt en een onderdeel dat faalt.

Dit is de reden waarom de platte kop bestaat. Het gaat niet om kracht. Het gaat niet om uiterlijk. Het gaat erom dingen passend te maken.

Vijf materialen – Kies wat bij uw montage past

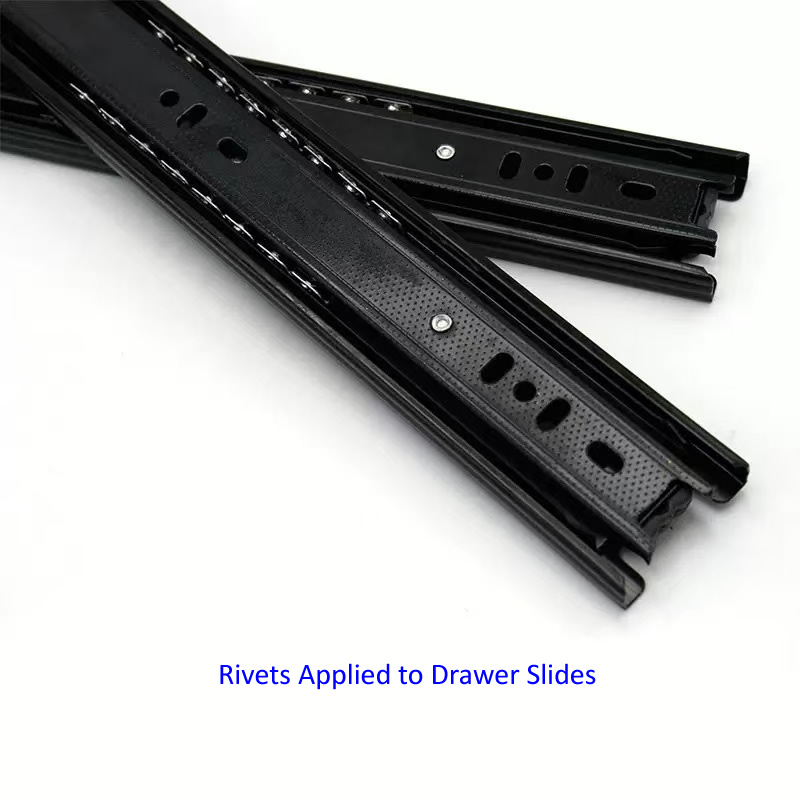

Eén toepassing – ladegeleiders

Een kastfabrikant gebruikte klinknagels met ronde kop om ladegeleiders te monteren. De ronde koppen staken 2,5 mm boven het schuifoppervlak uit – net genoeg om tijdens het openen en sluiten in het ladeframe te blijven haken. Klanten klaagden over vastzittende lades en bekraste afwerkingen.

Nuote Metals leverde semi-buisvormige klinknagels met platte kop – schacht van 4,0 mm, platte kop van 8,0 mm, cilinderlengte van 8,0 mm, verzinkt staal. De platte kop zat slechts 0,9 mm boven het oppervlak – laag genoeg om vrij te blijven van het ladeframe. De halfholle holte verminderde de instelkracht, waardoor vervorming van het dunne glijmateriaal werd voorkomen.

De kastfabrikant heeft sindsdien meer dan 600.000 semi-buisvormige klinknagels met platte kop gebruikt zonder klachten over speling.

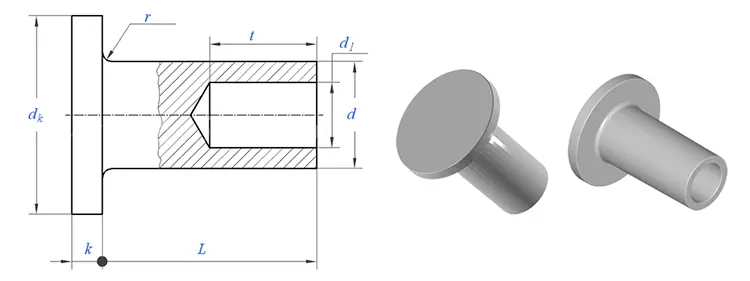

Beschikbare maten – standaard schachtdiameters

Aangepaste formaten welkom om ons de tekening te sturen.

Hoe wij klinknagels bouwen

Platte koppen zijn moeilijker te vormen dan ronde koppen. Het metaal wil rimpelen bij de scherpe overgang van schacht naar kop. Onze werkwijze voorkomt dat.

Onze koude koersreeks:

• Draadtrekken – Grondstof getrokken tot exacte schachtdiameter (±0,02 mm)
• Afsnijden – Geschoren tot blanco lengte
• Eerste slag – Blank is vierkant en gecentreerd
• Tweede slag (voorvormen) – De matrijs begint de platte kopvorm met een gecontroleerde hoekradius
• Derde slag (munten) – Platte matrijs comprimeert de kop tot de uiteindelijke dikte, waardoor perfecte vlakheid wordt gegarandeerd
• Vierde slag (caviteitsextrusie) – Punch creëert de halfholle holte op een diepte van 45–55%
• Trimmen – Flash verwijderd
• Tuimelen – Microbramen geëlimineerd
• Plateren of coaten – Aangebracht zoals gespecificeerd

Wat we verifiëren:

Eén klinknagel, acht controles – kwaliteitsborging

• Controle van de grondstofdiameter – Lasermicrometer, ±0,02 mm
• Hardheidscontrole van grondstoffen – Rockwell-tester
• Eerste controle op uiterlijk van artikel – 20× vergroting voor scheuren, rimpels, flits
• Eerste artikeldimensionale controle – Verificatie van optische comparator
• Controles tijdens het proces – 5 klinknagels per 500 stuks
• Testinstelling – Elke 2.000 stuks, in monstermateriaal gezet
• Zoutsproeitest (indien nodig) – ASTM B117
• Laatste uitgaande inspectie – Optische sortering + handmatige AQL-verificatie

Waar semi-buisvormige klinknagels met platte kop worden gebruikt

• Ladegeleiders – Laagprofielconstructies waarbij vrije ruimte van cruciaal belang is
• Lucht- en ruimtevaartinterieurs – Paneelconstructies, stoelcomponenten
• Elektronicabehuizingen – Chassisconstructies met nauwe speling
• Meubilair – Schuifmechanismen, vlakke oppervlakken
• Automotive – Interieurbekleding, paneelbevestigingen
• Industriële apparatuur – Bedieningspanelen, machinebeveiligingen
• Bagage – Greeprails, schuifmechanismen

Wat we kunnen bewijzen – Certificeringen en documentatie

Wij vragen u niet om onze claims te vertrouwen. Wij bieden verificatie door derden.

• ISO 9001:2015 – Gecertificeerd kwaliteitsmanagementsysteem
• RoHS-naleving – Geverifieerd door SGS-tests
• REACH-naleving – Huidige SVHC-verklaring
• SGS testrapporten – Op aanvraag per batch beschikbaar

Elke zending semi-buisvormige klinknagels met platte kop bevat een dimensionaal inspectierapport en materiaalcertificaat. Als u aanvullende tests nodig heeft (zoutsproei-, trek- of metallurgische analyses), kunnen wij deze leveren.

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een semi-buisvormige klinknagel met platte kop en een klinknagel met verzonken kop?

A: Een platte kop steekt trots uit op het oppervlak (ongeveer 0,8–1,2 mm voor een schacht van 5 mm). Een verzonken kop zit vlak of onder het oppervlak, maar vereist een voorgeboorde conus (verzinkboor) in het materiaal. De semi-buisvormige klinknagel met platte kop heeft geen speciale gatvoorbereiding nodig, alleen een recht gat. Als uw speling een uitsteeksel van 0,8–1,2 mm toestaat, is de platte kop sneller en goedkoper dan de verzonken kop. Als u geen uitsteeksel nodig heeft, is verzonken verzonken de juiste keuze.

Vraag 2: Kunnen semi-buisvormige klinknagels met platte kop worden gebruikt bij glijdende toepassingen zonder dat ze blijven haken?

EEN: Ja. Het lage profiel is speciaal ontworpen voor glijdende montages en montages met beperkte speling. Met 0,8–1,2 mm voor een schacht van 5 mm is de platte kop laag genoeg om de meeste glijoppervlakken te verwijderen. Voor de ladegeleider hierboven maakte de kophoogte van 0,9 mm het ladeframe volledig vrij. Als uw speling kleiner is dan 0,8 mm, raden wij u aan om over te stappen op verzonken klinknagels.

Vraag 3: Welke materialen zijn beschikbaar voor semi-buisvormige klinknagels met platte kop?

A: Wij vervaardigen semi-buisvormige klinknagels met platte kop in vijf materiaalfamilies:

• Koolstofarm staal – Sterkste, meest kosteneffectieve, verzinkt of vernikkeld
• Roestvrij staal (304/316) – Permanente corrosiebestendigheid
• Messing (C2680) – Niet-magnetisch, decoratief
• Koper – Hoogste elektrische/thermische geleidbaarheid
• Aluminium (5052/5056) – Lichtste, niet-magnetisch

Klaar om uw opruimingsprobleem op te lossen?

Als u ontwerpt voor krappe ruimtes, zijn klinknagels met platte kop de oplossing. Ze nemen minder ruimte in beslag dan welke andere kop dan ook.

Drie stappen om klinknagels met platte kop in uw montage te krijgen:

Stuur ons uw specificaties– Schachtdiameter, cilinderlengte (of materiaalstapeldikte), materiaal, afwerking en hoeveelheid.

Wij reageren binnen 24 uur– met gereedschapskosten (indien van toepassing), stukprijs en doorlooptijd.

Wij verzenden monsters– 20–50 gratis stukken die u kunt testen op uw eigenlijke materiaal.

Bent u niet zeker van de lengte van de loop? Stuur ons uw materiaalstapeldikte. Wij berekenen de exacte lengte.
