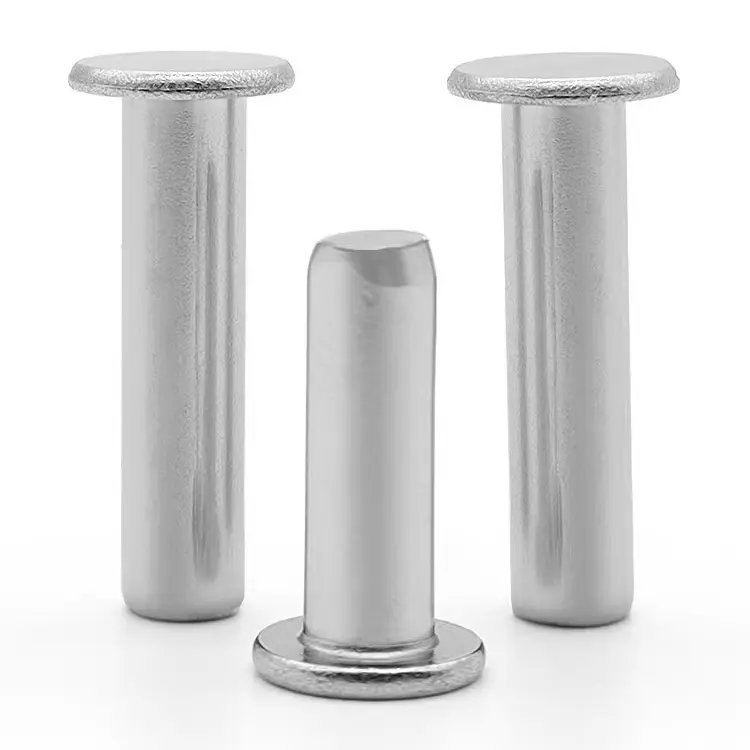

Stevige klinknagels met platte kop

Massieve klinknagels met platte kop lossen een probleem op waarmee elke ontwerper wordt geconfronteerd: hoe u maximale houdkracht krijgt in een beperkte ruimte. De platte kop zit lager dan elke andere niet-verzonken massieve klinknagel – doorgaans 15-25% van de schachtdiameter in kophoogte. Voor een klinknagel van 5 mm is dat slechts 0,8-1,2 mm uitsteeksel boven het oppervlak.

Dit is geen halfbuisvormige klinknagel met verminderde sterkte. Dit is een massieve klinknagel – volledige schachtdiameter, volledige schuif- en treksterkte – met een kop die in uw montage verdwijnt. Wanneer u kracht en speling nodig heeft in dezelfde bevestiger, is dit het antwoord.

Het platte hoofdverschil – kracht die past

Platte kop is niet alleen een vorm. Het is een oplossing voor een specifieke ontwerpbeperking.

• Laagste profiel – 15–25% van de schachtdiameter in kophoogte; lager dan ronde, ovale of spantkoppen
• Geen speciale gatvoorbereiding – Alleen recht gat; geen verzinken vereist
• Volledige sterkte – Solide constructie levert 100% schuif- en treksterkte
• Schuifruimte – Laag genoeg om schuifmechanismen, stapelbare constructies en strakke behuizingen vrij te houden

Solide is de sterkste klinknagelconstructie. In tegenstelling tot semi-buisvormige klinknagels die afhankelijk zijn van dunne wanden die naar buiten rollen, gebruiken massieve klinknagels de volledige schachtdiameter om de clinch te vormen.

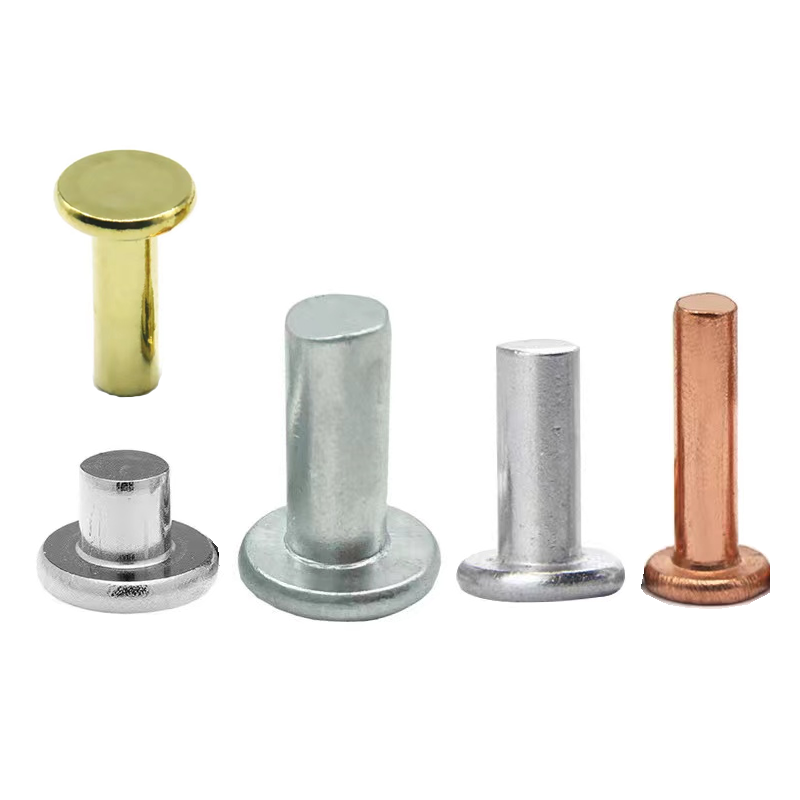

Vijf materialen – Kies wat bij uw montage past

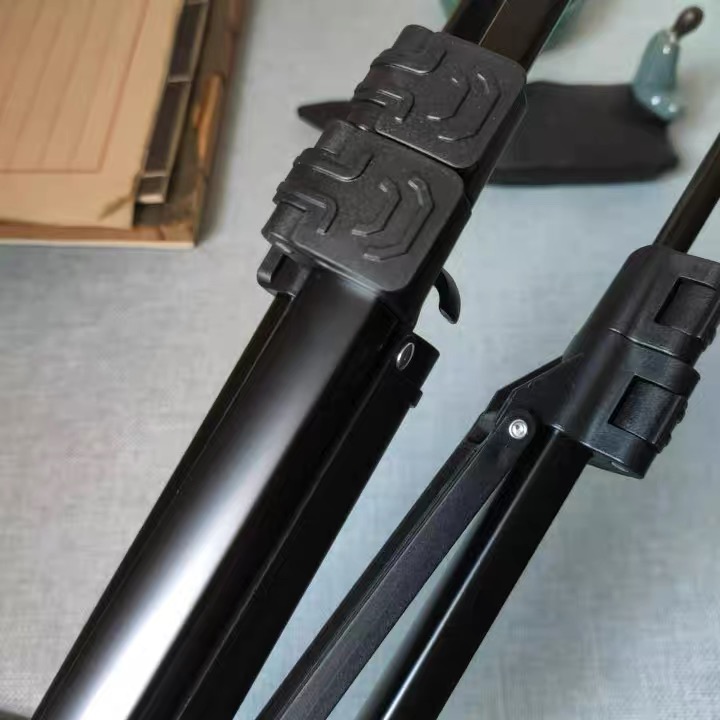

Eén toepassing: scharnier voor camerastatiefbeen

Een fabrikant van professionele camerastatieven had een klinknagel nodig voor de montage van de pootscharnieren. De beengedeelten zijn telescoop- en vouwbaar – elke uitstekende klinknagelkop zou tijdens het uitschuiven en intrekken tegen de binnenbeenbuis schuren. De originele halfbuisvormige klinknagels boden weinig speling, maar misten de kracht om de klemkracht bij herhaald gebruik te behouden. De klant had volledige solide sterkte nodig met een vrijwel vlak profiel.

Nuote Metals leverde 304 roestvrijstalen massieve klinknagels met platte kop – schacht van 4,0 mm, platte kop van 8,0 mm, totale lengte van 12,0 mm, gepassiveerde afwerking. De platte kop zat slechts 0,8 mm boven het oppervlak – laag genoeg om de binnenbeenbuis volledig vrij te maken. De solide constructie zorgde voor een permanente klemkracht die na duizenden verlengingscycli niet los zou laten. Het roestvrij staal 304 zorgde voor corrosiebestendigheid tegen zweet en buitenomstandigheden.

De klant testte de klinknagels op 500 statieven. Na 10.000 uitschuif- en intrekcycli en één jaar gebruik in het veld, geen losraken, geen schrapen, geen roest. De klant heeft sindsdien meer dan 500.000 massieve klinknagels met platte kop gebruikt voor zijn gehele statieflijn.

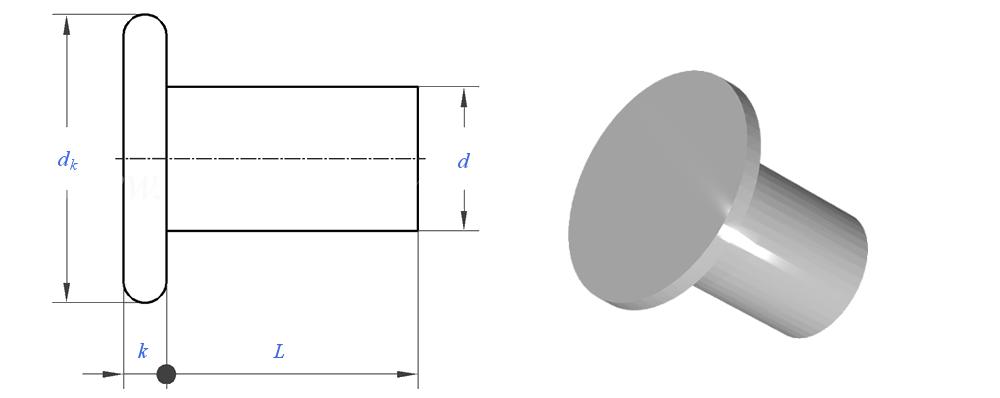

Aangepaste afmetingen – gebouwd volgens uw specificaties

Wij vervaardigen massieve klinknagels met platte kop volgens uw exacte specificaties. Er zijn schachtdiameters van 0,8 mm tot 8,0 mm beschikbaar, met totale lengtes die zijn aangepast aan de dikte van uw materiaalstapel.

Wat wij van jou nodig hebben:

• Schachtdiameter – van 0,8 mm tot 8,0 mm
• Kopdiameter – plat, afgestemd op uw ontwerpvereiste
• Totale lengte – of de totale dikte van uw materiaalstapel
• Materiaal – staal, roestvrij staal, messing, koper of aluminium
• Afwerking – zink, gepassiveerd, gelakt, geanodiseerd of gewoon

Standaardmaten op voorraad – geen gereedschapskosten voor bestaande specificaties. Voor aangepaste kopdiameters en speciale geometrieën kan gereedschap nodig zijn; wij adviseren u in de offertefase.

Hoe we massieve klinknagels met platte kop maken - Precisie koude koers

Platte koppen zijn moeilijker te vormen dan ronde koppen. Het metaal wil rimpelen bij de scherpe overgang van schacht naar kop. Ons koudekopproces voorkomt dat en zorgt keer op keer voor een perfecte vlakheid.

Het proces op volgorde:

• Draadtrekken – Grondstof wordt getrokken tot de exacte schachtdiameter met een tolerantie van ±0,02 mm. Dit zorgt ervoor dat elke klinknagel consistent in uw gat past.
• Koude kop – Een vormproces in meerdere fasen creëert de platte kop. Het belangrijkste verschil met andere scheerhoofdstijlen: een muntstadium comprimeert het scheerhoofd tot de uiteindelijke dikte, waardoor rimpels worden geëlimineerd en vlakheid binnen ±0,05 mm wordt gegarandeerd. Dit is van cruciaal belang voor montages met weinig speling.
• Trimmen – Flits rond de koprand is verwijderd. Het resultaat is een schoon, braamvrij onderdeel dat vlak tegen uw materiaal aanligt.
• Tuimelen – Microbramen worden geëlimineerd, waardoor het oppervlak wordt voorbereid op galvaniseren of coaten.
• Beplating of coating – Aangebracht zoals gespecificeerd (zink, passivering, lak, geanodiseerd of blank).

Waarom onze platte koppen plat blijven:

• De bedenkfase is niet optioneel; deze is ingebouwd in het proces
• De matrijzen zijn gepolijst om vastplakken en oppervlaktevlekken te voorkomen
• Elke batch wordt gecontroleerd op vlakheid van de kop – niet alleen op diameter

Kwaliteitscontrole – wat we controleren en waarom:

Waar massieve klinknagels met platte kop worden gebruikt

Massieve klinknagels met platte kop hebben de voorkeur voor montages met een laag profiel en hoge sterkte:

• Camerastatieven – Pootscharnieren, verlengmechanismen, vouwscharnieren
• Buitenmeubilair – Opklapbare frames, stapelbare stoelen en tafels
• Automobiel – Interieurbekleding, paneelconstructies met beperkte speling
• Medische apparatuur – Hygiënekritische oppervlakken, preventie van vastlopen van handschoenen
• Industriële apparatuur – Bedieningspanelen, machinebeveiligingen, schuifcomponenten
• Elektronicabehuizingen – Chassisconstructies met nauwe speling
• Lucht- en ruimtevaart – Interieurpanelen, stoelcomponenten
• Bagage – Greeprails, schuifmechanismen

Wereldwijde klanten, bewezen kwaliteit

We werken met fabrikanten in Noord-Amerika, Europa en Azië – van merken cameraapparatuur tot leveranciers van auto's en fabrikanten van medische apparatuur. De afbeeldingen hierboven tonen enkele van onze gewaardeerde partners die onze fabriek bezoeken, samenwerken aan projecten op maat en hun ervaringen delen met massieve klinknagels met platte kop.

Wij vertrouwen niet op claims. Elke zending bevat volledige traceerbare documentatie:

• Molentestcertificaat – Chemische samenstelling en trekeigenschappen
• Dimensionaal inspectierapport – Actuele meetwaarden van de batch
• Beplatingscertificaat – Dikteverificatie (indien van toepassing)
• Conformiteitscertificaat – Ondertekend, batchtraceerbaar

Wij onderhouden ook:

• ISO 9001:2015 – Gecertificeerd kwaliteitsmanagementsysteem
• RoHS-naleving – Geverifieerd door SGS-tests
• REACH-naleving – Huidige SVHC-verklaring

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een massieve klinknagel met platte kop en een semi-buisvormige klinknagel met platte kop?

A: Het verschil is het staartontwerp. Een massieve klinknagel met platte kop is volledig solide: de gehele schacht vervormt tijdens de installatie, wat zorgt voor maximale schuif- en treksterkte. Een semi-buisvormige klinknagel met platte kop heeft een holle holte aan de staart, waardoor de zetkracht met 70% wordt verminderd, maar toch 80-90% vaste sterkte wordt geboden. Beide hebben dezelfde onopvallende kop. Kies massief voor structurele, dragende en permanente constructies waar maximale sterkte vereist is. Kies semi-buisvormig voor productie van grote volumes waarbij de installatiesnelheid van cruciaal belang is en de belastingen gematigd zijn. Voor de statiefkoffer hierboven was solid de juiste keuze omdat de klant permanente klemkracht nodig had in een bewegend geheel.

Vraag 2: Welke materialen zijn beschikbaar voor massieve klinknagels met platte kop?

A: Wij vervaardigen massieve klinknagels met platte kop in vijf materiaalfamilies:

• Koolstofarm staal – Sterkste, meest kosteneffectieve, verzinkt of vernikkeld
• Roestvast staal (304/316) – Permanente corrosiebestendigheid, standaard gepassiveerd
• Messing (C2680) – Geleidbaarheid, niet-magnetisch, decoratief
• Koper – Hoogste elektrische/thermische geleidbaarheid
• Aluminium (5052/5056) – Lichtste, niet-magnetisch

Hoe selecteer ikWat is de juiste totale lengte voor een massieve klinknagel met platte kop?

A: Selecteer een lengte waarbij 1,2 tot 1,5 maal de schachtdiameter na het inbrengen uitsteekt voorbij uw materiaalstapel. Als u bijvoorbeeld twee platen van 2 mm (totaal 4 mm) met een schacht van 5 mm samenvoegt, heeft u 1,2 x 5 mm = 6 mm uitstekende schacht nodig. Totale lengte = 4 mm (stapel) + 6 mm (uitsteeksel) = 10 mm. Dit uitstekende materiaal vormt tijdens het uitharden de tweede kop. Stuur ons uw materiaalstapeldikte en wij adviseren u de exacte lengte.

Wat wij garanderen over elke massieve klinknagel met platte kop

Wij verkopen niet alleen klinknagels. Wij garanderen:

• Kracht– de schuifsterkte voldoet aan of overtreft uw specificatie
• Fit– schachtdiameter binnen ±0,05 mm van uw specificatie
• Profiel– kophoogte binnen ±0,05 mm voor montage met lage speling
• Materiaal– samenstelling geverifieerd door spectrometer op elke spoel
• Klinken– getest op uw materiaal vóór verzending
• Levering– 5–7 dagen voor standaardformaten, 10–12 dagen voor maatwerk

Als een klinknagel in uw zending niet aan deze normen voldoet, zullen wij met u samenwerken om het probleem snel op te lossen, hetzij door vervanging, herbewerking of procesaanpassing.
