Halve buisvormige klinknagels

Halve buisvormige klinknagelszijn wat u specificeert als u de sterkte van een massieve klinknagel nodig heeft, maar uw productielijn zich niet de zware persen, langzame cycli en hoge zetkrachten kan veroorloven die massieve klinknagels vereisen. Het halfbuisvormige ontwerp – een ondiepe holte aan de achterkant, doorgaans 45-55% van de looplengte – betekent dat alleen de dunne wand van het holle gedeelte tijdens de installatie naar buiten rolt. Het resultaat: snellere montage, lichter gereedschap en elke keer een consistente clinch.

Wanneer uw assemblagelijn op snelheid draait en uw verbindingen nog steeds moeten vasthouden, bieden halfbuisvormige klinknagels uitkomst.

Halfbuisvormig versus massief versus volledig buisvormig – het juiste ontwerp kiezen

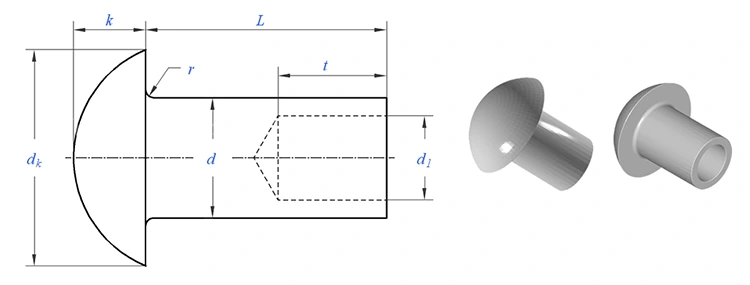

Het bepalende kenmerk van een halfbuisvormige klinknagel is de ondiepe holte aan het uiteinde - doorgaans 45-55% van de cilinderlengte. Tijdens de installatie rolt alleen de dunne wand van dit holle profiel naar buiten om de clinch te vormen. Dit is fundamenteel anders dan een massieve klinknagel (volledig massief) en een volledig buisvormige klinknagel (volledig hol).

Voor de meeste industriële, meubel-, automobiel- en hardwaretoepassingen levert de halfbuisvormige klinknagel de beste balans tussen sterkte en productie-efficiëntie.

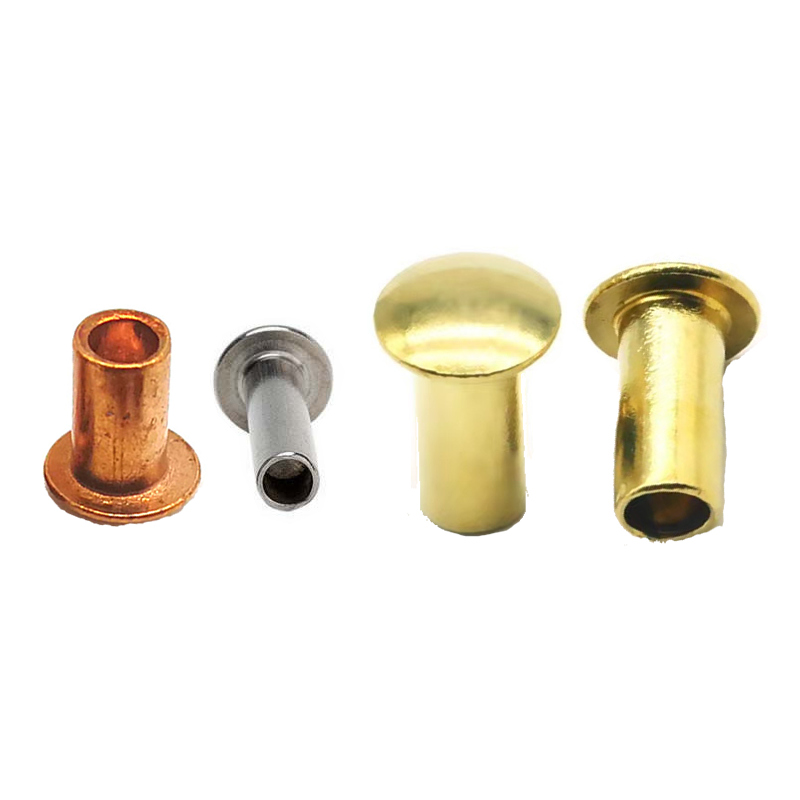

Materialen en hoofdstijlen – wat wij bieden

Ze zijn verkrijgbaar in vijf materiaalfamilies en acht kopstijlen om aan uw toepassingsvereisten te voldoen.

Beschikbare hoofdstijlen:

Afwerkingen: verzinkt, zwart oxide, gepassiveerd, gelakt, vernikkeld, antiek, geanodiseerd, blank – afhankelijk van het materiaal.

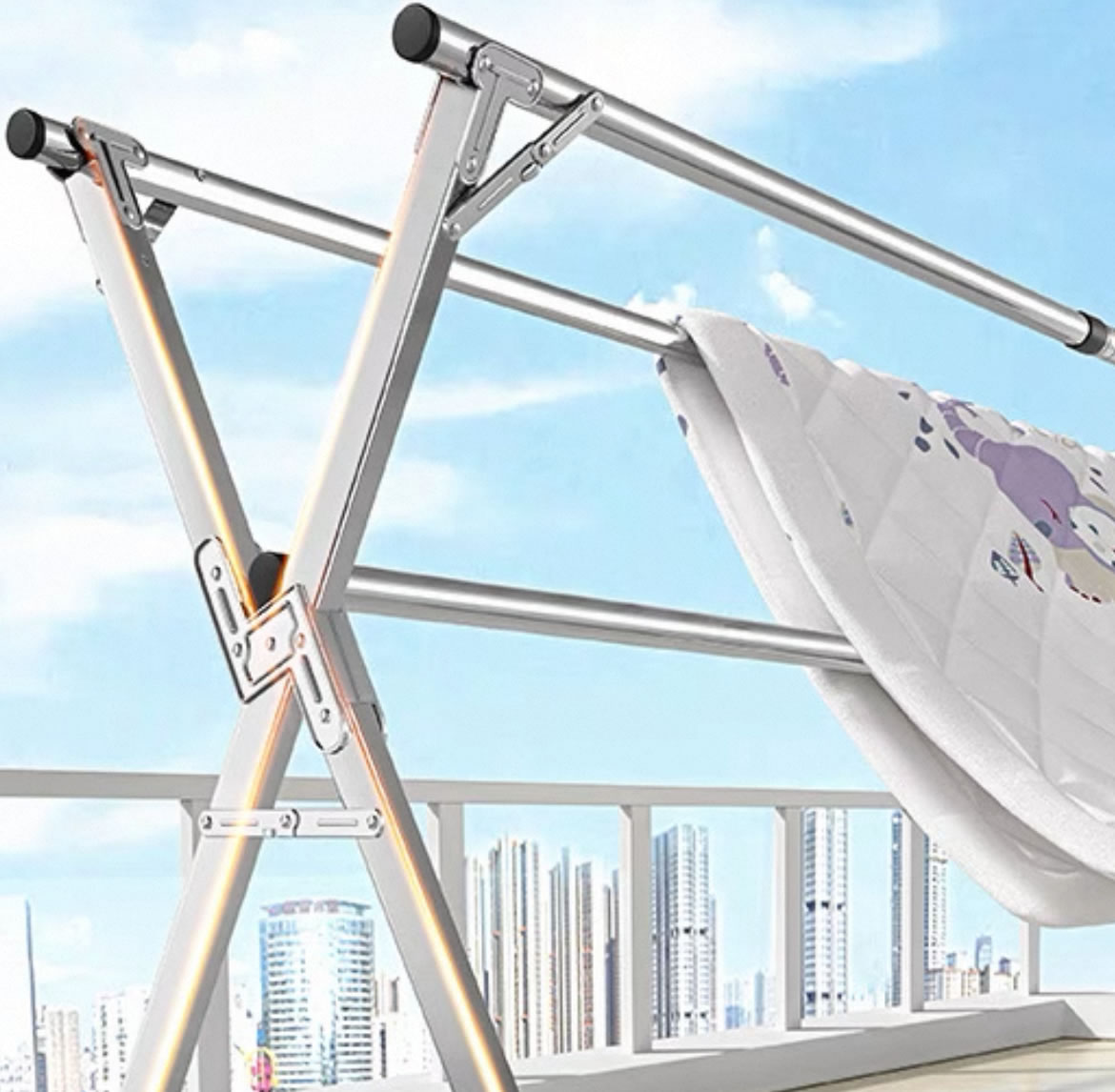

Eén echte toepassing: droogrek van aluminium

Een fabrikant van draagbare kledingdroogrekken gebruikte aluminium klinknagels om de schaarscharnierverbindingen op hun opvouwbare rekken te monteren. De bestaande klinknagels waren van massief aluminium – ze werkten, maar de assemblagelijn verliep langzamer dan de klant wilde. De hoge instelkracht vereiste een zorgvuldige opstelling van de pers, en elke verkeerde uitlijning zorgde ervoor dat de dunne aluminium buis vervormde. De klant wilde een snellere montage zonder dat dit ten koste ging van de verbindingssterkte.

We hebben de faalwijze geanalyseerd: de massieve klinknagels waren overgespecificeerd voor deze toepassing. De belasting op de scharnierverbindingen was matig – een paar kilo natte kleding – en het risico op vervorming was groot omdat de buizen dun waren. De oplossing was een halfbuisvormig ontwerp dat de hardingskracht zou verminderen en toch meer dan voldoende sterkte zou bieden.

Nuote Metals leverde aluminium halfbuisvormige semi-buisvormige klinknagels – schacht van 4,0 mm, ronde kop van 7,0 mm, cilinderlengte van 10,0 mm, gladde afwerking. De halve buisvormige holte verminderde de instelkracht met meer dan 60%, waardoor de vervorming van de buis werd geëlimineerd. Het aluminium materiaal paste bij het rekframe. De ronde kop zorgde voor een strak, consistent uiterlijk.

De klant testte 1.000 klinknagels in 500 rekken. Na 10.000 vouwcycli met een belasting van 15 kg geen vervorming, geen loskomen. De assemblagesnelheid nam met 35% toe en het uitvalpercentage daalde tot bijna nul. Ze bestellen nu halve buisvormige klinknagels in batches van 300.000 stuks per jaar.

Hoe klinknagels worden gespecificeerd – wat we van u nodig hebben

Ze worden op maat geproduceerd volgens uw exacte vereisten. Dit is wat we nodig hebben om uw specificatie goed te krijgen.

De afmetingen die we nodig hebben:

• Schachtdiameter – 1,5 mm tot 8,0 mm
• Looplengte - gemeten vanaf de onderkant van de kop tot het uiteinde van de schacht. Dit berekenen wij aan de hand van uw materiaalstapeldikte.
• Kopstijl – rond, plat, ovaal, spant, pan, universeel, paddestoel of verzonken
• Kopdiameter – afgestemd op de vereisten van uw lageroppervlak

De keuzes die je maakt:

• Materiaal – staal, roestvrij staal, messing, koper of aluminium
• Uitvoering – massief of halfbuisvormig
• Afwerking – zink, gepassiveerd, gelakt, nikkel, geanodiseerd, antiek, enz.

Als u niet zeker bent over de lengte van de loop of de diameter van de kop:Stuur ons uw materiaalstapeldikte of een monsteronderdeel. Wij adviseren de optimale afmetingen. Voor technisch advies brengen wij geen kosten in rekening.

Voorbeeld doorlooptijd:5–10 dagen voor standaardspecificaties. Aangepaste gereedschappen: 15–20 dagen.

Van grondstof tot afgewerkte klinknagel – onze productieworkflow

Halfbuisvormige klinknagels worden gevormd door middel van koude kop – een proces waarbij metaal bij kamertemperatuur wordt gevormd met behulp van hogesnelheidspersen en precisiematrijzen. Hier is hoe we het doen, stap voor stap.

Materiaal aanschaf– Wij kopen gecertificeerde draad bij erkende fabrieken. Elke spoel wordt geleverd met een molentestcertificaat en warmtenummer voor volledige traceerbaarheid. Wij accepteren geen spoelen zonder de juiste documentatie.

Inkomende materiaalinspectie– Elke spoel wordt gecontroleerd op diameter (lasermicrometer, ±0,02 mm) en hardheid (Rockwell-tester). Voor staal hebben wij HRB 70–85 nodig. Spectrometer verifieert de materiaalsamenstelling. Elke spoel die buiten de specificaties valt, wordt afgewezen voordat deze de productievloer bereikt.

Koude koers– De draad wordt ingevoerd in een koude header met meerdere stations. In één doorlopende reeks:

• Draad wordt getrokken tot de exacte schachtdiameter
• Gesneden op precieze blanco lengte
• De eerste slag maakt de blanco vierkant
• Tweede slag vormt het hoofd (een van de acht hoofdstijlen)
• Bij de derde slag wordt de halfholle holte op een diepte van 45-55% geëxtrudeerd

Plateren of coaten– Zink, passivering, lak, nikkel, anodisatie of andere afwerkingen worden aangebracht zoals gespecificeerd. De plaatdikte wordt geverifieerd door XRF.

Laatste inspectie– 100% optische sortering voor kritische afmetingen. AQL-monster handmatig geverifieerd. Maatrapport en certificaat afgegeven bij elke batch.

Wat zorgt ervoor dat koude koers werkt voor halfbuisvormige klinknagels:

• De diepte van de caviteit moet nauwkeurig zijn – te ondiep en de hardingskracht blijft hoog; te diep en de clinch is zwak.
• Koudverwerken verhardt het materiaal, waardoor de oppervlaktehardheid met 15–20% toeneemt zonder warmtebehandeling.
• Consistentie is in het proces ingebouwd: elke klinknagel komt overeen met de eerste.

Kwaliteitscontrole – wat we controleren, waarom het ertoe doet

Ons inspectieproces:

• Inkomende draad – Diameter en hardheid gecontroleerd voordat de productie start. Spectrometer verifieert de materiaalsamenstelling.
• Eerste artikel – 10 klinknagels gemeten op optische comparator. Elke afmeting geverifieerd: schacht, kop, cilinderlengte, holtediepte.
• In productie – 5 klinknagels per 500 stuks. Kritieke afmetingen gecontroleerd met digitale schuifmaat. Elke drift stopt de pers.
• Zettest – Elke 2.000 stuks, in monstermateriaal gezet. Clinch geïnspecteerd op symmetrie, strakheid en scheuren.
• Eindsortering – 100% optische inspectie. AQL-monster handmatig geverifieerd.

Wat onze klanten zeggen – echte feedback

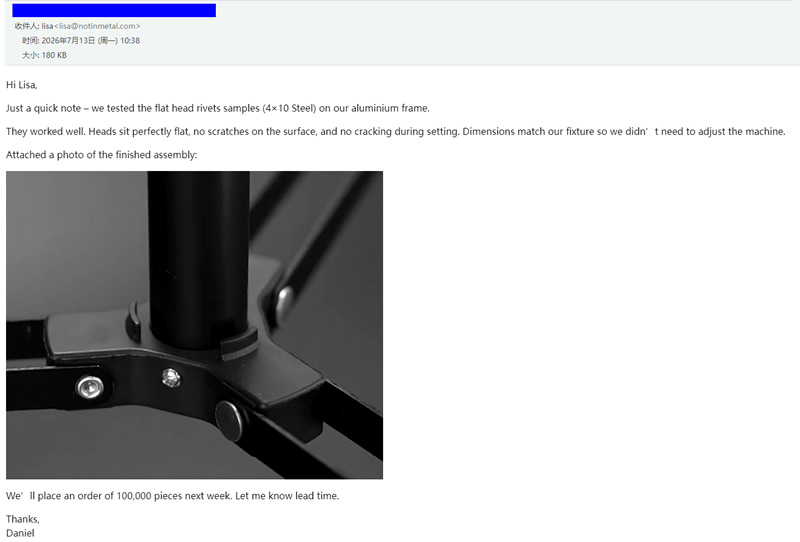

Wij claimen niet alleen kwaliteit, wij laten onze klanten voor ons spreken. De bovenstaande afbeeldingen tonen echte feedback van klanten die onze halfbuisvormige klinknagels in hun productielijnen hebben gebruikt. Van meubelfabrikanten tot elektronica-monteurs, zij delen hun ervaringen met onze productkwaliteit, leverbetrouwbaarheid en technische ondersteuning.

Uw bestelling – wat wij u sturen

Wanneer uw klinknagels arriveren, ontvangt u meer dan alleen het product. We voegen een volledig overzicht toe van wat er is gemaakt en hoe het is geverifieerd.

Wat vind je in de doos:

• Klinknagels in verzegelde polyzakken – Gelabeld met onderdeelnummer, batchnummer en hoeveelheid. Geen losse onderdelen, geen giswerk.
• Materiaalcertificaat – Chemische samenstelling en trekeigenschappen van de originele spoel. Herleidbaar tot het tochtnummer.
• Inspectieblad – Werkelijke afmetingen van 10 klinknagels uit uw partij. We registreren schachtdiameter, kopdiameter, kophoogte, looplengte en holtediepte.
• Afwerkingscertificaat – Voor geplateerde klinknagels, XRF-dikteverificatie.
• Conformiteitsdocument – ​​Ondertekend door onze QA-manager, met een uniek batchnummer voor traceerbaarheid.
• We bewaren kopieën vijf jaar, maar we raden u aan ook de uwe te bewaren.

Gecertificeerd voor:ISO 9001:2015, RoHS, BEREIK

Drie vragen die we vaak beantwoorden

Vraag 1: Ik gebruik halve buisvormige klinknagels en deze blijven barsten tijdens het zetten. Waardoor wordt dit veroorzaakt en hoe kan ik dit oplossen?

A: Barsten tijdens het uitharden zijn een van de meest voorkomende problemen waar we over horen. Dit zijn de meest waarschijnlijke oorzaken en oplossingen:

Oorzaak 1: Verkeerd materiaal voor de toepassing. Roestvast staal hardt snel uit en is gevoeliger voor scheuren dan staal of messing. Als u gebruiktroestvrij half buisvormige klinknagelsAls u scheuren ervaart, overweeg dan om over te stappen op koolstofarm staal of messing; deze zijn vergevingsgezinder tijdens het uitharden.

Oorzaak 2: De diepte van de spouw is te diep. Als de holte groter is dan 55% van de lengte van het vat, is de resterende wanddikte te dun om de rolbeweging te ondersteunen. De oplossing is eenvoudig: we kunnen de diepte van de holte aanpassen tot 45-50% van de cilinderlengte. Stuur ons uw huidige klinknagel en wij meten de spouwdiepte.

Oorzaak 3: Instelkracht is te hoog. Halve buisvormige klinknagels hebben slechts 25-30% van de kracht nodig die nodig is voor massieve klinknagels. Als uw pers te hoog staat ingesteld, zal de holle wand barsten in plaats van soepel rollen. Verlaag de instelkracht met 30% en test opnieuw.

Oorzaak 4: De dikte van de materiaalstapel is onjuist. Als de looplengte te kort is, komt het holle gedeelte uit voordat de clinch volledig is gevormd. De lengte van de loop moet 1,5-2,0 mm langer zijn dan de totale dikte van de materiaalstapel. Meet uw stapeldikte en stuur deze naar ons – wij verifiëren de looplengte.

Als geen van deze oplossingen het probleem oplost, stuur ons dan een monster van uw gebarsten klinknagels en uw materiaalstapel. We zullen de storing analyseren en kosteloos een specifieke oplossing aanbevelen.

Vraag 2: Kan ik ze buiten gebruiken?

A: Ja, met het juiste materiaal en afwerking. Voor buitentoepassingen adviseren wij:

Roestvrij staal (304 of 316) met gepassiveerde afwerking voor permanente corrosiebestendigheid

Verzinkt staal met geel chromaat voor 96 uur zoutsproeibestendigheid (geschikt voor beschut buitengebruik)

Aluminium met geanodiseerde afwerking voor lichtgewicht buitenmontages

Vraag 3: Hoe selecteer ik de juiste cilinderlengte voor een halve buisvormige klinknagel?

A: Selecteer een cilinderlengte die ongeveer 1,5–2,0 mm langer is dan de totale dikte van uw materiaalstapel. Als u bijvoorbeeld twee platen van 2 mm (totaal 4 mm) samenvoegt, kiest u een cilinderlengte van 5,5–6,0 mm. Deze extra lengte biedt voldoende materiaal om het holle gedeelte naar buiten te laten rollen en een veilige clinch te vormen zonder uit te zakken. Als de loop te kort is, zal de clinch zwak zijn. Als het te lang duurt, kan de loop verkreukelen. Stuur ons uw materiaalstapeldikte en wij adviseren u de exacte lengte.
