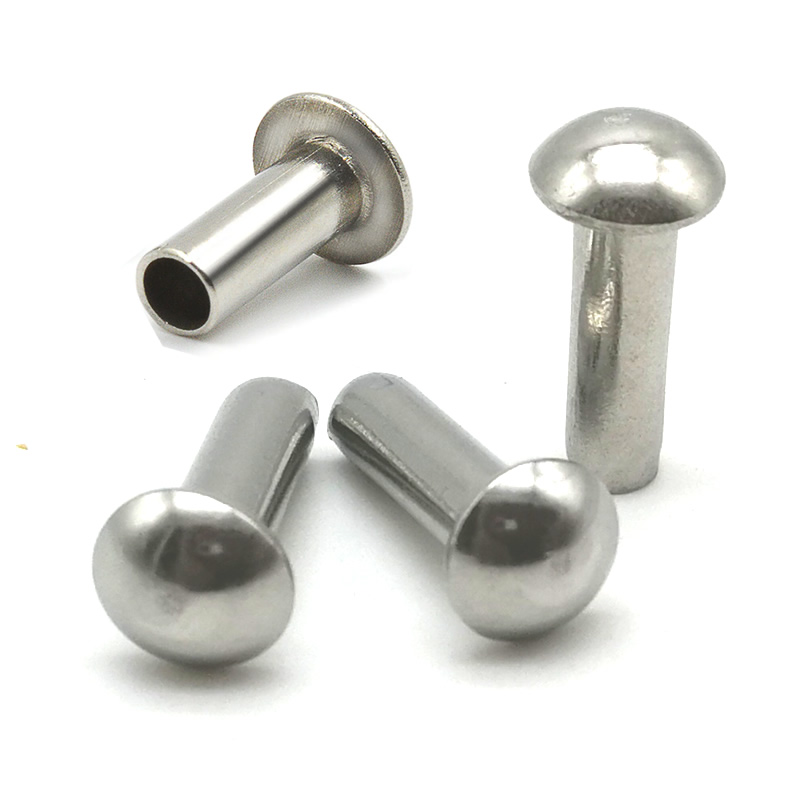

IJzeren paddestoelkopklinknagels

Wanneer u grote panelen, dakplaten of vloerplaten moet bevestigen zonder ze te verpletteren, schieten standaard klinknagelkoppen vaak tekort: ze trekken door dunne materialen heen of steken te hoog uit en vormen een struikelgevaar. De Iron Mushroom Head Rivet lost beide problemen op.

Bij Nuote Metals ontwerpen we deze bevestigingsmiddelen met een uitzonderlijk brede, licht gewelfde kop die de belasting verdeelt als een ingebouwde ring, die tot 2,5× de schachtdiameter bedekt, terwijl het profiel laag genoeg blijft om vastlopen te voorkomen. Dit maakt ze de beste keuze voor constructie, transport en zwaar materieel waarbij zowel de verdeling van de lading als de veiligheid van het oppervlak van belang zijn.

Het voordeel van de paddestoelkop: breed, laag en sterk

Wat definieert een paddestoelkopklinknagel? De naam komt van zijn kenmerkende vorm: een brede, afgeplatte koepel met een zacht afgeronde rand die lijkt op de hoed van een paddestoel.

Belangrijkste geometriekenmerken:

• Kopdiameter:2,0× tot 2,5× de schachtdiameter (de breedste van de gangbare kopstijlen)

• Hoofdhoogte:0,4× tot 0,5× de schachtdiameter (lager dan ronde kop, iets hoger dan pan)

• Onderkant:Plat met een gladde afrondingsradius op de kruising – vermindert de spanningsconcentratie

• Topprofiel:Breed en licht gewelfd, niet volledig plat zoals een verzonken gat

Waarom dit belangrijk is:

Vergeleken met een ronde kop (1,6×d) biedt de paddestoelkop ongeveer 50% meer draagoppervlak. Dit extra oppervlak voorkomt doortrekken in dunne platen en verdeelt de klemdruk gelijkmatig, waardoor het risico op materiaalvervorming rond het gat wordt verminderd.

Praktisch voordeel:Bij veel toepassingen elimineert het brede draagoppervlak van de paddenstoelkop de noodzaak voor afzonderlijke platte sluitringen, waardoor zowel materiaalkosten als montagetijd worden bespaard. Nuote Metals biedt dit ontwerp aan als directe vervanging voor ronde kop- en sluitringen in dakbedekkings- en vloerbedekkingslijnen.

Technische specificaties – Ijzeren paddestoelkopklinknagels

Wij produceren volgens DIN 674 (paddenstoelkopklinknagels, massief) en DIN 675 (paddenstoelkopklinknagels, halfbuisvormig), met volledige klantspecifieke mogelijkheden.

Gecombineerde dimensionale en mechanische gegevens

Opmerking:Grotere kopdiameters vereisen hogere vormdrukken. Nuote Metals maakt gebruik van meertraps koude kop om de dimensionele consistentie te behouden zonder spanningsscheuren.

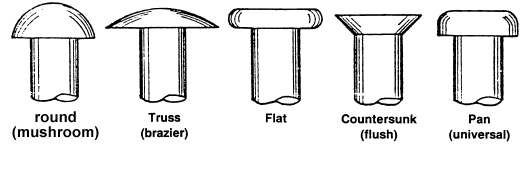

Paddestoel versus rond versus pan – Een duidelijke beslissingsgids

In plaats van een tabel, zo past de paddenstoelkop in uw selectieproces:

Kies Paddestoelkopwanneer u een zo breed mogelijk draagoppervlak nodig heeft – vooral voor zachte materialen, dunne dakplaten of vloerpanelen – maar ook een lager profiel nodig heeft dan een ronde kop. Door de extra breedte is er vaak geen aparte sluitring nodig.

Kies Ronde kopwanneer het gewricht te maken krijgt met intense trillingen en schokken, biedt de hogere koepel superieure schokabsorptie en maximale uittrekweerstand.

Kies Pan-headwanneer u een brede verdeling van de belasting nodig heeft op dun plaatstaal, maar de kopdiameter niet groter hoeft te zijn dan 2,0×d.

Kies Verzonkenwanneer het oppervlak perfect vlak moet zijn en helemaal niet uitsteekt.

Voor de meeste constructie-, dakbedekkings- en platformtoepassingen biedt de ijzeren paddestoelkopklinknagel de beste combinatie van greepbreedte en slecht zicht. Nuote Metals kan u helpen beslissen op basis van uw plaatdikte en materiaalhardheid.

Massief versus semi-buisvormig – wat is het beste voor uw montage?

Beide configuraties zijn beschikbaar, maar de keuze heeft een aanzienlijke invloed op de installatiesnelheid en de sterkte van de verbindingen, vooral gezien de brede kop van de paddenstoel.

Praktische opmerking:Bij het gebruik van paddenstoelkoppen op dunne dakplaten adviseren wij semi-buisvormig; de lagere instelkracht vermindert het risico dat de brede kop "tentt" of het omliggende materiaal optilt tijdens het clinchen.

Opties voor oppervlakteafwerking – Bescherming van uw paddenstoelkopklinknagels

Omdat paddestoelkopklinknagels vaak worden gebruikt in blootgestelde toepassingen zoals daken en buitenplatforms, is de afwerkingskeuze van cruciaal belang voor de lange levensduur.

Kritieke installatieoverwegingen voor paddenstoelkoppen

De brede kop van een paddestoelklinknagel brengt unieke installatievereisten met zich mee. Volg deze richtlijnen om een ​​perfecte set te garanderen:

• Gatspeling:Handhaaf d + 0,1–0,3 mm – iets losser dan andere hoofdstijlen. De bredere kop compenseert een kleine verkeerde uitlijning, maar een te strak gat vergroot de instelkracht en kan ervoor zorgen dat de kop vervormt.
• Tolerantie materiaalstapel:Champignonkoppen kunnen dikkere stapels goed aan vanwege hun grote onderkant, maar zorgen ervoor dat de totale dikte binnen 70% van de klinknagellengte ligt om een ​​goede vorming van de winkelkop mogelijk te maken.
• Aambeeld selectie:Gebruik een plat aambeeld met een diameter gelijk aan of groter dan de kop. Een kleiner aambeeld kan het brede koepeloppervlak deuken - een cosmetisch defect dat zichtbaar is op afgewerkte daken.
• Randafstand:Omdat de kop zo breed is, moet u een afstand van ten minste 2,0×d aanhouden tussen het midden van het gat en de materiaalrand. Dit voorkomt het uitbreken van de rand tijdens het uitharden.

Pro-tip van Nuote Metals:We kunnen op maat gemaakte aambeeldspecificaties en instelparameters leveren die passen bij uw klinknagellijn, waardoor een consistent kopuiterlijk voor elke batch wordt gegarandeerd.

Toepassingsspecifieke engineeringervaring – verder dan standaardtesten

Bij Nuote Metals komt onze expertise op het gebied van paddenstoelklinknagels voort uit het oplossen van echte uitdagingen op het gebied van dakbedekking, vloeren en paneelbevestigingen gedurende meer dan twintig jaar. We hebben de veelvoorkomende valkuilen gezien – vervorming van de kop, doortrekken van dunne platen en schade aan de gegalvaniseerde coating tijdens het uitharden – en we hebben voor elk product oplossingen bedacht.

Onze unieke waarde:

Simulatie uit de echte wereld:We testen onze paddenstoelklinknagels op daadwerkelijke paneelmaterialen (gegolfd staal, vezelcementplaten, aluminium loopvlakplaten) – niet alleen op standaard testcoupons – om de grip en doortrekprestaties onder veldomstandigheden te valideren.

Optimalisatie van de kopgeometrie:Voor klanten met uitzonderlijk dunne materialen (≤1,5 mm) kunnen we de kopdiameter vergroten tot 2,5×d–2,8×d of de kophoogte verkleinen tot 0,35×d om het uitsteeksel te minimaliseren met behoud van de klemkracht.

Coatingintegriteit:Champignonkoppen zijn vaak thermisch verzinkt. Ons HDG-proces omvat een spin-off-stap die overtollige zinkophoping op de kop-schachtverbinding voorkomt – een veelvoorkomende bron van excentrisch zitten en barsten.

Consistentie van batch tot batch:We monitoren de kopdiameter, hoogte en afrondingsradius in elke productiefase met behulp van optische metingen. Elke batch bevat een maatcertificaat en, op verzoek, een instellingsrapport met de krachtcurves en de afmetingen van de winkelkop voor uw specifieke materiaalstapel.

Transparantie schept vertrouwen:We delen instellingsgegevens, testrapporten en zelfs installatievideo's met onze klanten, omdat we geloven dat echte expertise wordt bewezen door resultaten, en niet alleen door certificaten. Dit is de belofte van Nuote Metals.

Veelgestelde vragen over ijzeren paddestoelkopklinknagels

Vraag 1: Kan een klinknagel met paddestoelkop een ronde kop plus een sluitring vervangen?

A: In veel gevallen wel, en dat is een van de belangrijkste redenen waarom klanten voor paddenstoelenkoppen kiezen. Het extra brede lageroppervlak (2,0×–2,5×d) bestrijkt ongeveer hetzelfde gebied als een ronde kop met een afzonderlijke platte sluitring, maar zonder het toegevoegde onderdeel, de hanteringsstap of de kans op een verkeerde uitlijning van de sluitring. Dit bespaart montagetijd en vermindert de complexiteit van de voorraad. Als uw toepassing echter vereist dat de sluitring als afdichting fungeert (bijvoorbeeld een sluitring van neopreen voor waterdichtheid), kan de zelfstandige klinknagel die functie niet vervangen. Bij Nuote Metals kunnen wij u adviseren of alleen een paddenstoelkop voldoende is voor uw specifieke plaatmateriaal en belastingseisen.

Vraag 2: Zijn paddenstoelklinknagels geschikt voor golfplaten?

A: Absoluut – en ze worden veel gebruikt in precies deze toepassing. De brede kop overbrugt de hoge punten van golfprofielen zonder de plaat te deuken of in te snijden. De onopvallende koepel vermindert ook het risico op voetschade tijdens dakonderhoud in vergelijking met uitstekende ronde koppen. Voor de beste resultaten raden wij thermisch verzinkte, halfbuisvormige paddenstoelkoppen aan; deze bieden uitstekende corrosieweerstand en de lagere hardingskracht minimaliseert plaatvervorming. Nuote Metals heeft miljoenen paddenstoelklinknagels geleverd aan commerciële dakbedekkingsprojecten in Noord-Amerika, Europa en Zuidoost-Azië.

Vraag 3: Waarom barsten sommige klinknagels met paddestoelkop tijdens het zetten op de kruising van de kop en de schacht?

A: Scheurvorming op de verbinding wordt bijna altijd veroorzaakt door een onvoldoende afrondingsradius of een overmatige hardingskracht. De grote diameter van de paddenstoelkop zorgt voor een spanningsconcentratie waar de kop de schacht raakt. Als de straal te scherp is (minder dan 0,3×d), kan het materiaal tijdens het stuiken niet goed vloeien. Bij Nuote Metals hanteren we een minimale afrondingsradius van 0,5×d en controleren deze met optische metingen op elk vormstation. Als u bij uw huidige leverancier scheurtjes ondervindt, neem dan contact met ons op met de afmetingen van uw klinknagel en de insteldruk. Wij kunnen een geometrieaanpassing aanbevelen die het probleem oplost.
