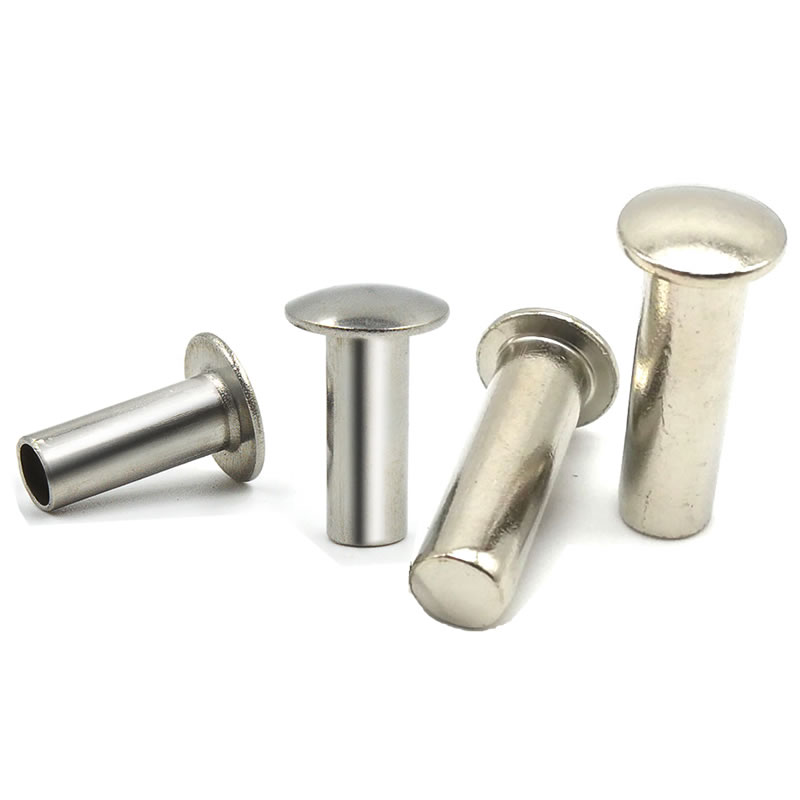

IJzeren pankopklinknagels – de slimme keuze voor dunne platen en zachte substraten

Bij het bevestigen van dun plaatstaal, kunststofpanelen of composieten veroorzaken standaard ronde koppen vaak doortrekking of scheuren. De Iron Pan Head Rivet lost dit op met een extra grote, onopvallende kop die de belasting verdeelt als een ingebouwde sluitring. Bij Nuote Metals ontwikkelen we deze bevestigingsmiddelen om uw materiaal te beschermen en tegelijkertijd betrouwbare, permanente verbindingen te leveren.

De brede onderkant van de panhead bestrijkt een groter gebied, waardoor het ideaal is voor auto-interieurs, HVAC-kanalen, carrosseriepanelen van bussen en elke toepassing waarbij het materiaal zelf de zwakste schakel is.

De anatomie van een panhoofd – waarom grootte ertoe doet

Het bepalende kenmerk van een ijzeren pankopklinknagel is de kopgeometrie:

• Kopdiameter:1,8× tot 2,0× de schachtdiameter (vs. ronde kop bij ~1,6×)
• Hoofdhoogte:0,5× tot 0,6× de schachtdiameter (lager dan ~0,7× met ronde kop)
• Onderkant:Plat en glad, waardoor een uniforme lagerring ontstaat

Deze grotere diameter verdeelt de klemkracht over een groter gebied, waardoor de oppervlaktedruk wordt verminderd. Voor een klinknagel van 6 mm biedt de pankop grofweg 25% meer draagoppervlak dan een ronde kop met dezelfde schachtmaat, wat betekent dat u zachtere materialen kunt gebruiken zonder vervorming of defecten rond het gat.

Technische specificaties

Wij produceren volgens DIN 603 (semi-buisvormige panhead) en ISO 1051 (massieve panhead), met volledige klantspecifieke mogelijkheden.

Gecombineerde dimensionale en mechanische gegevens

Aangepaste kopverhoudingen en lengtes zijn op aanvraag verkrijgbaar.

Pan-head versus ronde kop – wanneer moet u kiezen welke?

In plaats van een tabel, is hier een duidelijke vuistregel:

Kies Pan-headwanneer uw materiaal dun (≤3 mm), zacht (aluminium, plastic) of gevoelig voor scheuren is. De brede kop voorkomt doortrekken en geeft een nette, onopvallende afwerking.

Kies Ronde kopbij het verbinden van dikke staalplaten (≥5 mm) in omgevingen met veel trillingen. De hogere koepel biedt superieure slagvastheid en schokabsorptie.

Voor de meeste auto-, apparaat- en HVAC-assemblages is de ijzeren pankopklinknagel de slimmere keuze. Nuote Metals heeft beide op voorraad, en wij kunnen u helpen beslissen op basis van uw specifieke verbindingsontwerp.

Massief versus semi-buisvormig – welke configuratie werkt voor panheads?

Beide carrosserietypes zijn beschikbaar, maar uw keuze heeft invloed op de montagesnelheid en gewrichtssterkte.

Onze aanbeveling:Voor dunne panelen en geautomatiseerde productie kiest u voor semi-buisvormig. Kies massief voor structurele integriteit bij dikkere stapels.

Oppervlakteafwerkingen – Bescherming van uw platkopklinknagels

Voor bodem- of buitentoepassingen in auto's raden wij Geomet of thermisch verzinkt aan voor maximale duurzaamheid.

Installatietips voor ijzeren pankopklinknagels

Om de beste prestaties te verkrijgen:

• Gatgrootte:Houd een speling aan van d + 0,1–0,2 mm – te groot vermindert de klemming, te klein verhoogt de kracht en kan het materiaal doen barsten.

• Klemdikte:Zorg ervoor dat de totale stapel binnen het gripbereik van de klinknagel ligt (meestal L – 1,2×d tot L – 0,8×d).

• Instelkracht:Gebruik voor semi-buisvormig een lagere druk en een plat aambeeld; voor massief gebruik je een concaaf aambeeld om een ​​goede winkelkop te vormen.

• Randafstand:Houd minimaal 1,5×d afstand van het midden van het gat tot de materiaalrand om uitscheuren te voorkomen.

Ons technische team bij Nuote Metals kan aangepaste instellingsparameters voor uw specifieke materialen leveren, vraag het ons gewoon.

Kwaliteitsborging – Het Nuote Metals-verschil

We zijn ISO 9001:2015 gecertificeerd en beschikken over een intern laboratorium dat is uitgerust voor het testen van bevestigingsmiddelen:

• 1000KN universele tester – afschuif- en treksterkte
• Rockwell/Vickers hardheidsmeter
• Metallurgische microscoop – analyse van de korrelstructuur
• Zoutsproeikamer – corrosievalidatie
• Laagdiktemeter
• 2D optische projector – kopgeometrie en concentriciteit

Elke batch ijzeren pankopklinknagels wordt gedocumenteerd met een materiaalcertificaat en inspectierapport, waardoor volledige traceerbaarheid van ruw staal tot afgewerkt onderdeel wordt gegarandeerd.

Veelgestelde vragen

Vraag 1: Kan ik ijzeren klinknagels met platte kop op plastic onderdelen gebruiken zonder ze te barsten?

A: Absoluut – en dat is een van hun belangrijkste voordelen. De brede, platte onderkant vermindert de oppervlaktedruk op het plastic, waardoor het risico op spanningsscheuren of doortrekken aanzienlijk wordt verminderd. Voor de beste resultaten gebruikt u een halfbuisvormig lichaam met een gecontroleerde lage instelkracht en zorgt u ervoor dat het gat is ontbraamd. Als uw kunststof bijzonder bros is (bijvoorbeeld ABS of polycarbonaat), kan Nuote Metals op verzoek pankoppen leveren met een nog grotere kopdiameter (tot 2,2×d).

Vraag 2: Wat is de typische MOQ voor op maat gemaakte ijzeren pankopklinknagels?

A: Voor standaard DIN 603-maten is onze MOQ 10.000 stuks. Voor aangepaste diameters, kopverhoudingen of lengtes is de minimale minimumprijs doorgaans 5.000 stuks vanwege gespecialiseerd gereedschap. We accepteren echter proefbestellingen van 1.000 stuks tegen een premium eenheidsprijs om u te helpen het product te kwalificeren. En zoals altijd zijn er gratis monsters van standaardmaten beschikbaar (er zijn verzendkosten van toepassing).

Vraag 3: Werken platkopklinknagels met zelfdoorborende klinknagelapparatuur (SPR)?

A: Nee – klinknagels met bolkop vereisen een voorgeboord gat en zijn niet ontworpen voor zelfborende toepassingen. SPR maakt gebruik van speciaal gevormde klinknagels die zonder voorboren door de bovenplaat heen prikken. Als u echter conventionele boorgaten gebruikt, presteren onze ijzeren pankopklinknagels uitstekend in geautomatiseerde invoer- en zetsystemen. Voor lijnen met een hoog volume kunnen we op tape gemonteerde of komgevoede opties leveren die passen bij uw feedergereedschap. Specificeer gewoon uw apparatuurmodel wanneer u ernaar vraagt.
