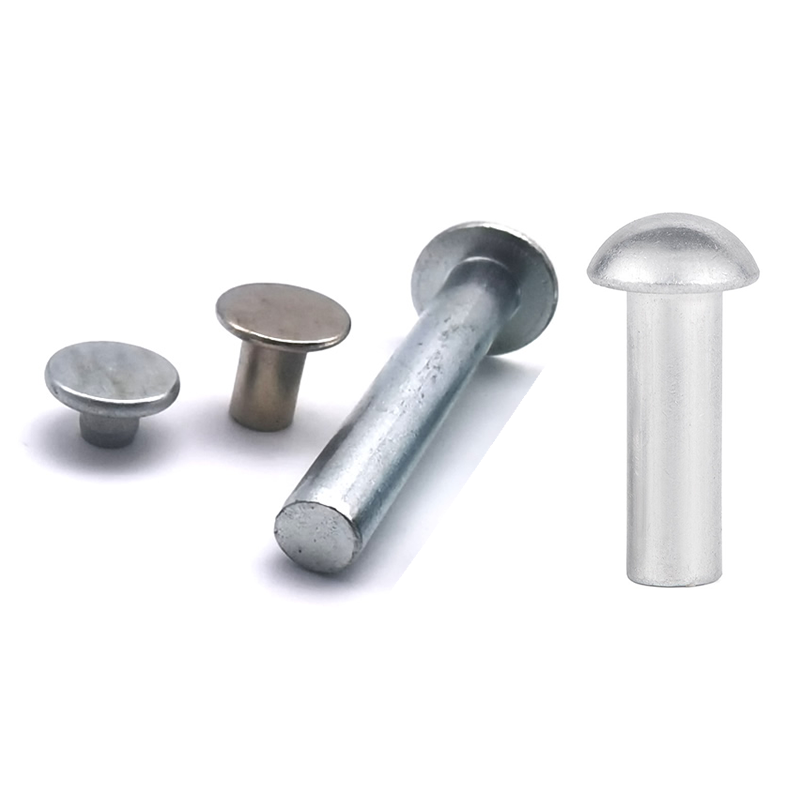

Ijzeren klinknagels

IJzeren klinknagels zijn niet mooi. Ze glanzen niet als koper. Ze zijn niet bestand tegen corrosie zoals roestvrij staal. Ze zijn niet zo licht als aluminium. Maar als je maximale sterkte nodig hebt tegen minimale kosten – en je hebt het nodig in hoeveelheden van 50.000 of meer – zijn ijzeren exemplaren de enige verstandige keuze.

Staal is het meest gebruikte klinknagelmateriaal ter wereld. Niet omdat het in één ding de beste is, maar omdat het betrouwbare prestaties levert tegen een prijs die industriële productie levensvatbaar maakt. Dit is de reden waarom ze overal in voorkomen, van handgereedschap tot zware machines en meubels die tientallen jaren mee moeten gaan.

IJzer versus alternatieven – de cijfers die de beslissing bepalen

Wanneer u een klinknagelmateriaal kiest, levert u drie dingen in: sterkte, kosten en corrosieweerstand.

IJzer wint op twee fronten:kracht en kosten. Het biedt een hogere sterkte dan messing of aluminium tegen een lagere prijs dan roestvrij staal. Voor de meeste industriële assemblages – meubels, gereedschappen, apparatuur, hardware – maakt dit ijzer de logische keuze.

De afweging:ijzer roest. Maar daarom bieden wij verzinking en zwarte oxideafwerkingen aan – om het materiaal te beschermen zonder de kosten aanzienlijk te verhogen.

Wat we maken – drie ontwerpen, één materiaal

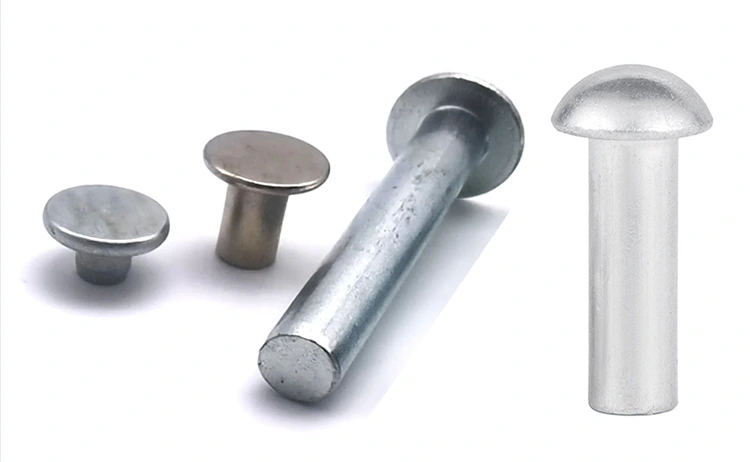

Stevige ijzeren klinknagels– De sterkste optie. Gebruik voor structurele verbindingen, zwaar materieel en toepassingen waarbij falen geen optie is. Duurder om te installeren, maar levert maximale houdkracht.

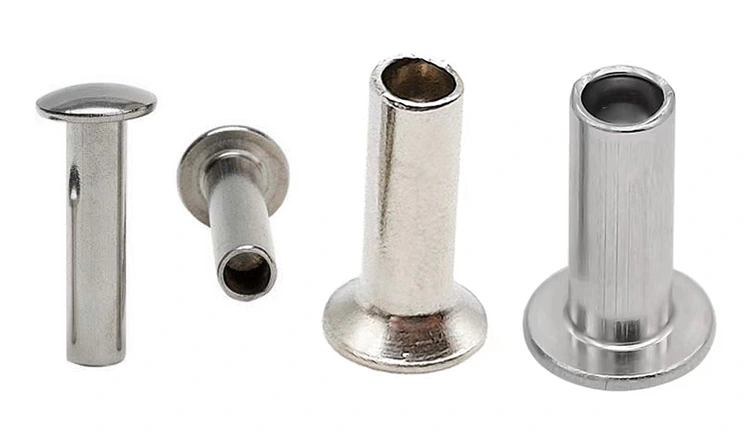

Halfbuisvormige ijzeren klinknagels– De meest populaire keuze. 80–90% vaste sterkte bij 25–30% van de hardingskracht. Ideaal voor productielijnen met grote volumes die snelheid nodig hebben zonder dat dit ten koste gaat van de betrouwbaarheid.

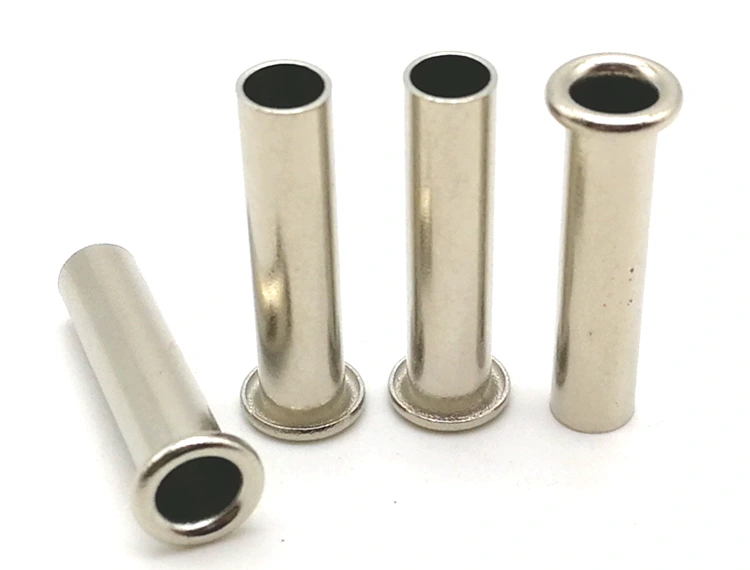

Volledige buisvormige ijzeren klinknagels– Lichtste optie. Gebruik voor zachte materialen, draaipunten of toepassingen waarbij u de installatiekracht moet minimaliseren.

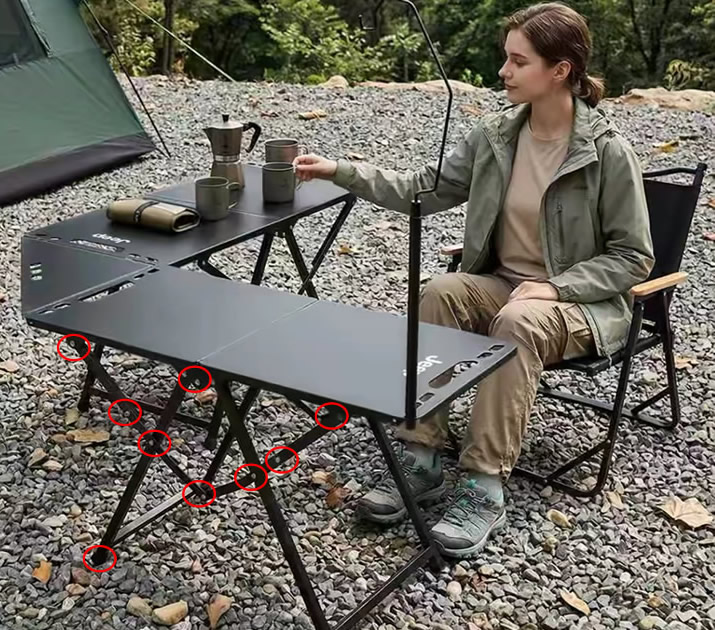

Echte toepassing: klaptafel en stoelenset

Een fabrikant van draagbare klaptafel- en stoelensets voor buitenactiviteiten had een duurzame, goedkope klinknagel nodig voor de schaarscharnierverbindingen op zowel het tafelframe als de stoelframes. De frames gebruikten 1,8 mm dikke stalen buizen. De originele massieve klinknagels vereisten een hoge zetkracht, waardoor de buizen vervormden en de montage vertraagde. De klant wilde ook een corrosiebestendige afwerking voor buitengebruik.

Nuote Metals leverde verzinkte ijzeren halfbuisvormige klinknagels – schacht van 4,0 mm, ronde kop van 7,0 mm, cilinderlengte van 10,0 mm. De halfholle holte verminderde de instelkracht van 3,5 ton naar 1,2 ton, waardoor vervorming van de buis werd geëlimineerd. De gele zinklaag zorgde voor 96 uur weerstand tegen zoutsproeien – genoeg voor regen en af ​​en toe modder. De klant testte 1.000 klinknagels op 200 sets. Na 5.000 vouwcycli met een belasting van 50 kg op de tafel en 100 kg op de stoelen werd geen loslating of roest waargenomen. Ze bestellen onze klinknagels nu in batches van 80.000 stuks per jaar.

Standaardopties – maten, kopstijlen, afwerkingen

Materiaal: Koolstofarm staal (1008 / Q195 / SPCC)

Schachtdiameters: 1,5 – 8,0 mm

Ontwerp: Massief, halfbuisvormig of volledig buisvormig

Hoofdstijlen: Rond, plat, ovaal, spant, verzonken

Afwerkingen: Verzinkt (helder/blauw/geel), zwart oxide, blank (ongecoat)

Lengtes: Aangepast aan de dikte van uw materiaalstapel

Toleranties: schacht ±0,05 mm, kop ±0,15 mm, lengte ±0,15 mm. Aangepaste afmetingen beschikbaar. Geen gereedschapskosten voor standaardmaten.

Hoe we klinknagels bouwen – Koude koers voor kracht en snelheid

Klinknagels worden gevormd door koude kop – de meest efficiënte productiemethode voor bevestigingsmiddelen in grote volumes. Staal is het meest vergevingsgezinde materiaal voor dit proces, waardoor we consistente resultaten kunnen bereiken in alle drie de ontwerpen.

De volgorde:

• Draadtrekken – Staaldraad getrokken tot de exacte schachtdiameter (±0,02 mm)
• Afsnijden – Geschoren tot blanco lengte
• Eerste slag – Blank is vierkant en gecentreerd
• Tweede slag – Hardmetalen matrijs vormt de kop
• Derde slag – Pons creëert de holte (semi-buisvormig of volledig buisvormig) of wordt weggelaten (massief)
• Trimmen – Flash verwijderd
• Tuimelen – Microbramen geëlimineerd
• Plateren of coaten – Zink of zwartoxide aangebracht

Belangrijkste voordeel van ijzer:het hardt uit tijdens koude verwerking, waardoor de oppervlaktehardheid met 15-20% toeneemt zonder warmtebehandeling. Dit betekent dat uw klinknagels tijdens de productie sterker worden – en niet zwakker.

Snelheid:Onze koudkoppersen draaien tot 400 stuks per minuut voor halfbuisvormige ijzeren klinknagels, waardoor dit de snelste en meest kosteneffectieve manier is om grote hoeveelheden te produceren.

Kwaliteitscontroles – hoe we problemen onderkennen voordat ze u bereiken

Wij zijn niet afhankelijk van geluk. Elke partij klinknagels wordt door een gelaagd inspectiesysteem geleid dat is ontworpen om in elke fase gebreken op te sporen.

Inkomende draadinspectie– Elke rol staaldraad wordt gecontroleerd op diameter (lasermicrometer, ±0,02 mm) en hardheid (Rockwell-tester, HRB 70–85). Elke rol die buiten deze limieten valt, wordt afgewezen voordat deze de productievloer bereikt.

Eerste inspectie– Na het instellen van het gereedschap worden de eerste 10 klinknagels onder een vergroting van 20× onderzocht op oppervlaktedefecten en vervolgens gemeten op een optische comparator. Kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte moeten overeenkomen met de tekening. Als een afmeting buiten de tolerantie valt, start de pers niet.

Controle tijdens het proces– Tijdens de productie trekt de operator elke 500 stuks 5 klinknagels. Kritische afmetingen worden gecontroleerd met digitale schuifmaten en een go/no-go-meter voor de diepte van de caviteit. Als de schachtdiameter groter wordt dan ±0,05 mm, stopt de pers onmiddellijk voor aanpassing van het gereedschap.

Clinch-verificatie– Elke 2.000 stuks plaatsen wij 3 klinknagels in een monster van uw werkelijke materiaal (dezelfde dikte en type). De gewalste clinch wordt geïnspecteerd op symmetrie, dichtheid en scheurvrije vorming. Als de clinch zwak of ongelijkmatig is, wordt de batch ter beoordeling in quarantaine geplaatst.

Verificatie van plaatwerk– Voor verzinkte klinknagels wordt de plaatdikte voor elke batch gemeten met behulp van XRF. Op verzoek worden zoutsproeitests (ASTM B117) uitgevoerd, waarbij voor elke test certificaten worden afgegeven.

Laatste sortering en vrijgave– Elke klinknagel gaat door een optische sorteermachine met hogesnelheidscamera’s. Het controleert de kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte. Afgekeurde artikelen worden automatisch uitgeworpen. Na sortering wordt een willekeurig AQL-monster (niveau II, 1.0) handmatig geverifieerd.

Alle inspectiegegevens worden vijf jaar bewaard en bij elke verzending meegeleverd. U krijgt een maatrapport, een materiaalcertificaat en een ondertekend conformiteitscertificaat, zodat u precies weet wat u ontvangt.

Waar ze worden gebruikt

IJzeren klinknagels zijn het meest gebruikte klinknageltype in alle industrieën:

• Meubelproductie – Klapstoelen, tafels, bedframes, scharnierconstructies
• Tuin- en buitenuitrusting – Vouwwagens, gereedschap, barbecues, gazonuitrusting
• Hardware en constructie - Scharnieren, beugels, sloten, handgrepen, architecturale hardware
• Automobiel – Interieurbekleding, stoelcomponenten, paneelconstructies
• Landbouwmachines – Werktuigconstructies, frameverbindingen
• Industriële uitrusting – Machinebeschermingen, bedieningspanelen, structurele verbindingen
• Bagage en koffers – Handvatbevestigingen, hoekbeugels, scharnierpennen
• Pallet- en kratmontage – Scharnieren, hoekbeugels, structurele verbindingen

Gebouwd voor productie – en ondersteund door documentatie

We werken met fabrikanten in Noord-Amerika, Europa en Azië – van meubelmerken tot autoleveranciers en fabrikanten van industriële apparatuur.

Elke zending omvat:

• Molentestcertificaat – Chemische samenstelling en trekeigenschappen
• Dimensionaal inspectierapport – Actuele meetwaarden van de batch
• Beplatingscertificaat – Dikteverificatie (indien van toepassing)
• Conformiteitscertificaat – Ondertekend, batchtraceerbaar

Gecertificeerd volgens: ISO 9001:2015, RoHS, REACH

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een ijzeren klinknagel en een stalen klinknagel?

A: In de bevestigingsindustrie verwijzen ‘ijzeren klinknagels’ en ‘stalen klinknagels’ over het algemeen naar hetzelfde product: een klinknagel gemaakt van koolstofarm staal. De term 'ijzer' wordt historisch of informeel vaak gebruikt, terwijl 'staal' technisch nauwkeuriger is. Bij Nuote Metals gebruiken we beide termen door elkaar om onze stalen klinknagels met laag koolstofgehalte (1008, Q195, SPCC-kwaliteiten) te beschrijven. Alle specificaties en prestatiegegevens zijn identiek.

Vraag 2: Hoe kies ik tussen massieve, halfbuisvormige en volledig buisvormige ijzeren klinknagels?

A: Semi-buisvormig is de standaardkeuze voor de meeste toepassingen – 80–90% vaste sterkte bij 25–30% van de zetkracht. Kies voor massief materiaal als u maximale sterkte nodig heeft voor structurele, dragende constructies. Kies voor volledig buisvormig als u met zachte materialen werkt, minimale instelkracht nodig heeft of een bus- of draaifunctie nodig heeft. Voor de klaptafel en stoelkast hierboven was semi-buisvormig de juiste keuze: het verminderde de stelkracht terwijl er meer dan voldoende sterkte voor de scharnierverbindingen behouden bleef.

Vraag 3: Hoe bescherm ik ijzeren klinknagels tegen roest?

A: Ze hebben bescherming tegen vocht nodig. Onze standaardafwerkingen zijn verzinkt (helder, blauw of geel) en zijn 48-96 uur bestand tegen zoutsproeien – voldoende voor gebruik binnen en beschut buiten. Zwart oxide biedt milde corrosiebescherming met een mat, ontspiegeld uiterlijk. Voor voortdurende blootstelling buitenshuis of aan de kust raden we aan om over te stappen op roestvrijstalen klinknagels. Voor de klaptafel en de stoelkast bood de gele verzinking 96 uur bescherming tegen occasionele regen en modder.
