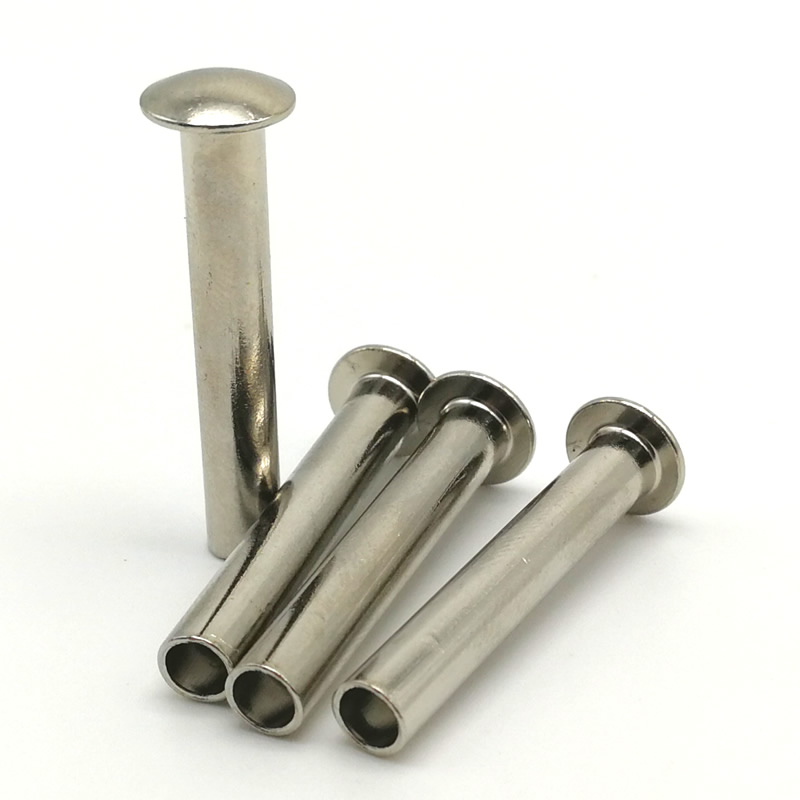

Halfholle klinknagels van ijzer: sterke, kosteneffectieve bevestigingsmiddelen voor productie van grote volumes

Wanneer uw montage een permanente verbinding vereist, maar de hoge zetkracht van een massieve klinknagel vervorming veroorzaakt of uw productielijn vertraagt, bieden ijzeren halfholle klinknagels een praktisch alternatief. De ondiepe holte aan de staart vermindert de zetkracht met ongeveer 70% vergeleken met een massieve klinknagel, terwijl 80-90% van de schuifsterkte behouden blijft. Het resultaat is een bevestigingsmiddel dat snel kan worden geïnstalleerd, met lichter gereedschap werkt en toch een betrouwbare, permanente verbinding oplevert.

Nuote Metals ijzeren semi-holle klinknagels met koude kop uit koolstofarm staal (1006, 1008, Q195) met diameters variërend van 1,2 mm tot 10 mm. Deze klinknagels zijn verkrijgbaar in meerdere kopstijlen en oppervlakteafwerkingen en zijn bedoeld voor industrieën zoals de meubel-, automobiel-, hardware- en algemene industriële assemblage.

Wat een halfholle klinknagel anders maakt

Het bepalende kenmerk van een halfholle klinknagel is de ondiepe holte aan het uiteinde - doorgaans 45-55% van de looplengte. Tijdens de installatie rolt alleen de dunne wand van dit holle profiel naar buiten om de clinch te vormen. Dit is fundamenteel anders dan een massieve klinknagel, waarbij de gehele schacht moet vervormen.

Voor de meeste industriële, meubel-, automobiel- en hardwaretoepassingen levert de ijzeren halfholle klinknagel meer dan voldoende sterkte terwijl de productie efficiënt blijft.

Technische specificaties – Materialen, afmetingen en afwerkingen

Materiaalkwaliteiten

IJzeren klinknagels zijn gevoelig voor roest, dus worden ze meestal aan het oppervlak behandeld met verzinken, vernikkelen of andere afwerkingen.

Standaardafmetingen – ronde kop

Toleranties: schachtdiameter ±0,05 mm, kopdiameter ±0,15 mm, totale lengte ±0,15 mm. Aangepaste vatlengtes beschikbaar op aanvraag. Nominale diameters van 1,2 mm tot 10 mm voldoen aan industrienormen.

Hoofdstijlen beschikbaar

Oppervlakteafwerkingen voor ijzeren klinknagels

Hoe we semi-holle klinknagels met koude kop strijken

Cold Heading is het proces waarbij metaal bij kamertemperatuur wordt gevormd met behulp van hogesnelheidspersen en precisiematrijzen. Voor ijzeren halfholle klinknagels gebruiken we een koude header met meerdere stations die verschillende bewerkingen in één ononderbroken reeks uitvoert.

Draadtrekken– Inkomende staaldraad wordt op de exacte schachtdiameter getrokken.

Afgesneden– De draad wordt voor elke klinknagel op de exacte blanco lengte afgesneden.

Eerste slag (kwadrateren)– De blanco is gecentreerd en vierkant in de matrijs.

Tweede slag (kop)– Een hardmetalen matrijs vormt de kop (rond, plat, verzonken, paddestoel of pan).

Derde slag (caviteitsextrusie)– Een stoot creëert de halfholle holte aan de staart (45-55% van de looplengte).

Trimmen– Eventuele flits rond de koprand wordt verwijderd.

Tuimelen– Microbramen worden verwijderd en het oppervlak wordt voorbereid op galvanisering.

Plateren of coaten– Verzinken, vernikkelen, zwartoxide of fosfaat worden aangebracht zoals gespecificeerd.

Door koude kopbewerking wordt het staal hard, waardoor de oppervlaktehardheid met 15-20% toeneemt zonder extra warmtebehandeling. Onze hardmetalen matrijzen zijn gepolijst tot Ra 0,1 µm om een ​​soepele kopvorming en een consistente caviteitsdiepte te garanderen.

Bekijk hoe we ijzeren halfholle klinknagels maken

Zien is geloven. Klik op de onderstaande video om onze koudperspers in actie te zien: van het draadaanvoeren tot het uitwerpen van de klinknagel. De hele reeks draait op 200–300 stuks per minuut, met realtime kwaliteitsbewaking in elke fase.

Onze koude header met meerdere stations voert het kwadrateren, koppen, extruderen van holtes en trimmen uit in een enkele continue cyclus, allemaal met behoud van toleranties van ± 0,05 mm. Wat u ziet is wat wij leveren, batch na batch.

Ons kwaliteitscontroleproces – van grondstof tot uw productielijn

Wij vertrouwen niet alleen op willekeurige steekproeven. Elke partij halfholle ijzeren klinknagels volgt een gelaagd inspectiesysteem dat problemen opmerkt voordat ze problemen worden.

Inkomende materiële fase

Elke rol staaldraad wordt gecontroleerd op diameter (lasermicrometer, ±0,02 mm) en hardheid (Rockwell-tester, HRB 70–85). Elke spoel die afwijkt van het opgegeven bereik keuren wij af.

Opstelling en eerste fase

Wanneer het gereedschap is geïnstalleerd, worden de eerste 10 klinknagels onder een vergroting van 20x onderzocht op oppervlaktedefecten en vervolgens gemeten met een optische comparator. Kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte moeten overeenkomen met de tekening voordat de productie begint.

Tijdens de productiefase

Operators trekken 5 klinknagels per 500 stuks. Ze controleren kritische afmetingen met digitale schuifmaten en een go/no-go-meter voor de diepte van de caviteit. Elke afwijking buiten de tolerantie veroorzaakt een onmiddellijke persstop en gereedschapsaanpassing.

Clinch-verificatiefase

Elke 2.000 stuks plaatsen wij 3 klinknagels in een monster van uw materiaal (dezelfde dikte en samenstelling). De gewalste clinch wordt geïnspecteerd op symmetrie, dichtheid en scheurvrije vorming.

Corrosietests (indien van toepassing)

Voor geplateerde klinknagels worden monsters in onze zoutsproeikamer geplaatst volgens ASTM B117. Verzinken: minimaal 48–96 uur. Bij de partij wordt een certificaat afgegeven.

Laatste sorteerfase

Elke klinknagel gaat door een optische sorteermachine met hogesnelheidscamera's. Het verwerpt onderdelen met een onjuiste kopdiameter, kophoogte, schachtdiameter of holtediepte. Na sortering wordt een willekeurig AQL-monster (niveau II, 1.0) handmatig geverifieerd met profielprojector en micrometers.

Alle inspectiegegevens, inclusief meetlogboeken, foto's van testinstellingen en zoutsproeirapporten, worden vijf jaar bewaard en worden bij elke verzending meegeleverd.

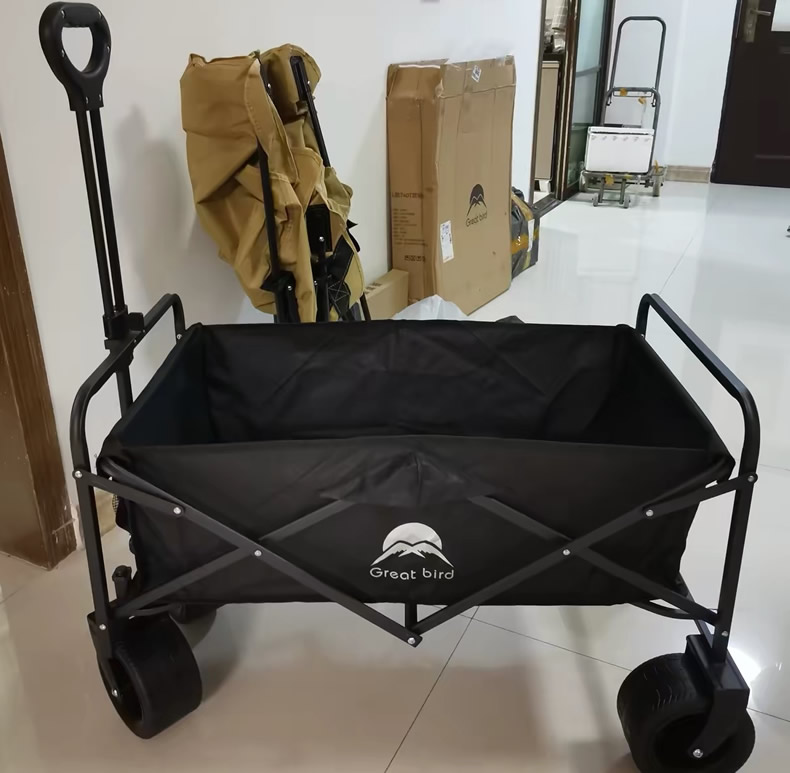

Een voorbeeld van een echte klant: een vouwwagenframe voor buiten

Dit is een van de vele toepassingen voor ijzeren halfholle klinknagels. We nemen het op om het echte productiegebruik aan te tonen, niet om beperkingen te suggereren.

Een fabrikant van zware vouwwagens voor kamperen en tuinieren had een duurzame, goedkope klinknagel nodig voor de schaarscharnierverbindingen. Het wagenframe maakte gebruik van 2 mm dikke stalen buizen. De originele massieve klinknagels vereisten een hoge zetkracht, waardoor de buizen vervormden en de montage vertraagde. Ook voor buitengebruik wilde de klant een corrosiebestendige afwerking.

Nuote Metals leverde ijzeren halfholle klinknagels – schacht van 5 mm, ronde kop van 9 mm, cilinderlengte van 12 mm, geel verzinkt. De halfholle holte verminderde de instelkracht van 4 ton naar 1,6 ton, waardoor vervorming van de buis werd geëlimineerd. De gele zinklaag zorgde voor 96 uur weerstand tegen zoutsproeien – genoeg voor regen en af ​​en toe modder.

De klant testte 1.000 klinknagels op 200 wagons. Na 5.000 vouwcycli met een belasting van 100 kg werd geen loskomen of roest waargenomen. Ze bestellen nu ijzeren halfholle klinknagels in batches van 50.000 stuks, die voor hun hele vouwwagenlijn worden gebruikt.

Vertrouwd door klanten over de hele wereld

We zijn er trots op om met klanten over de hele wereld samen te werken. Hieronder vindt u foto's van onze fabrieksbezoeken, klantbijeenkomsten en projectsamenwerkingen door de jaren heen. Dit zijn geen stockfoto's; het zijn echte momenten met de mensen die erop vertrouwen dat wij hun klinknagels leveren.

Uw bestelling wordt geleverd met volledige traceerbaarheid

Wij verzenden niet alleen klinknagels. Elke bestelling halfholle ijzeren klinknagels verlaat onze fabriek met een complete set documenten die precies bevestigen wat er is geproduceerd en hoe dit is geverifieerd.

Materiaal certificaat– We voegen het fabriekstestrapport toe met de chemische samenstelling en treksterkte van de specifieke spoel die in uw batch wordt gebruikt.

Eerste stuk inspectierecord– We meten 10 klinknagels vanaf het begin van de run en registreren elke afmeting: kopdiameter, kophoogte, schacht, lengte en holtediepte.

Productielogboek– Een samenvatting van alle controles tijdens het proces die tijdens de run zijn uitgevoerd, inclusief wie de controle heeft uitgevoerd, wanneer en de resultaten.

Testrapport instellen– We plaatsen monsters in de door u opgegeven materiaaldikte en fotograferen de clinch. De trekkrachtresultaten worden op verzoek geregistreerd.

Corrosietestcertificaat– Voor gegalvaniseerde klinknagels nemen we de zoutsproeitesturen en resultaten mee (ASTM B117).

Certificaat van overeenstemming– Onze QA-manager tekent elke zending af met een batchtraceerbaar nummer.

Van al deze gegevens bewaren wij vijf jaar een kopie. Als u ooit een specifieke batch wilt traceren, kunnen we het volledige bestand ophalen.

Nuote Metals is ISO 9001:2015 gecertificeerd. RoHS- en REACH-verklaringen worden op aanvraag verstrekt.

Beleid

• Monsters – 20–50 gratis stuks voor standaard voorraadmaten (klant betaalt verzendkosten)
• Proefbestelling – 10.000 stuks aanbevolen voor eerste validatie
• MOQ – 2.000 stuks (standaardmaten), 5.000 stuks (aangepaste cilinder- of kopstijl)
• Levertijd (voorraad) – 5–7 werkdagen
• Doorlooptijd (aangepast) – 12-15 werkdagen
• Gereedschapskosten – Geen voor standaard gereedschap met ronde kop (schacht van 1,2–10 mm)

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een ijzeren halfholle klinknagel en een massieve ijzeren klinknagel? Wanneer moet ik kiezen voor de halfholle versie?

A: Het fundamentele verschil is de holle holte in de staart. Een ijzeren halfholle klinknagel heeft een ondiepe holte aan de punt, waardoor slechts 25-30% van de kracht nodig is die nodig is voor een massieve klinknagel met dezelfde diameter, waardoor deze sneller te installeren is en zachter is voor omringende materialen. Massieve klinknagels bieden een iets hogere schuifsterkte (semi-holle behoudt 80-90% van de sterkte van massieve klinknagels), maar vereisen zwaar materieel en meer tijd. Voor de meeste industriële, meubel-, automobiel- en hardwaretoepassingen, inclusief de vouwwagenkoffer hierboven, bieden halfholle klinknagels meer dan voldoende sterkte terwijl de productie efficiënt blijft. Kies alleen massieve klinknagels voor extreme structurele belastingen waarbij maximale schuifsterkte de enige prioriteit is.

Vraag 2: Kunnen ijzeren halfholle klinknagels buitenshuis worden gebruikt zonder te roesten?

A: Ja, met de juiste afwerking. IJzeren klinknagels zijn gevoelig voor roest en moeten een oppervlaktebehandeling krijgen. Onze standaard klinknagels van koolstofarm staal zijn verkrijgbaar met een verzinkte laag (helder, blauw of geel) die 48-96 uur bestand zijn tegen zoutsproeien – voldoende tegen regen, vochtigheid en af ​​en toe vocht. Voor de vouwwagenkoffer werd gekozen voor geelzinken vanwege de balans tussen corrosieweerstand en kosten. Bewaar ijzeren halfholle klinknagels in een droge omgeving om door vocht veroorzaakte roest te voorkomen. Het wordt aanbevolen om ze in afgesloten containers of vochtbestendige verpakkingen te bewaren. Voor meer veeleisende buiten- of kustomgevingen raden we aan om over te stappen op roestvrijstalen semi-holle klinknagels (304 of 316) die 200–1.000+ uur bescherming tegen zoutnevel bieden.

Vraag 3: Hoe selecteer ik de juiste cilinderlengte voor een ijzeren halfholle klinknagel?

A: Selecteer een cilinderlengte die 1,5–2,0 mm langer is dan de totale dikte van uw materiaalstapel. Als u bijvoorbeeld twee staalplaten van 2 mm (totaal 4 mm) met elkaar verbindt, kiest u een cilinderlengte van 5,5–6,0 mm. Deze extra lengte biedt voldoende materiaal om het holle gedeelte naar buiten te laten rollen en een veilige clinch te vormen zonder uit te zakken. Als de loop te kort is, zal de clinch zwak zijn. Als het te lang duurt, kan de loop verkreukelen. Stuur ons uw materiaalstapeldikte en wij adviseren u de exacte tonlengte.

Vraag een offerte aan – Vertel ons wat u nodig heeft

Wij begrijpen dat elke montage anders is. In plaats van u te vragen een standaardproduct in uw ontwerp te passen, vertrekken wij liever van uw wensen.

Om een ​​definitieve offerte voor ijzeren halfholle klinknagels te ontvangen, verzoeken wij u de volgende informatie op te geven:

• Schachtdiameter (mm) – van 1,2 mm tot 10 mm
• Kopstijl (rond / plat / verzonken / paddenstoel / pan)
• Vatlengte (mm) – of uw totale materiaalstapeldikte
• Afwerking (verzinkt helder/blauw/geel / vernikkeld / zwart oxide / fosfaat)
• Geschatte jaarlijkse hoeveelheid

U kunt ook een tekening, een foto van uw huidige klinknagel of een voorbeeldonderdeel bijvoegen. Wij antwoorden binnen 24 uur met:

• Gereedschapskosten (indien van toepassing) – kwijtgescholden voor standaardmaten
• Stukprijs op basis van uw jaarvolume
• Doorlooptijd voor eerste monsters en massaproductie
• Gratis monsterbeleid – 20–50 stuks voor standaard voorraadmaten

Stuur vandaag nog uw offerteaanvraag naar Nuote Metals. Geen druk, geen verplichting – gewoon een duidelijke, concurrerende offerte.
