Hoe een tekening voorbereiden voor CNC-bewerkingscomponenten?

Hoe kunt u dit soort technische tekeningen voorbereiden voor CNC-bewerkingen om het productieproces te versnellen en de kans op fouten te verkleinen bij het overbrengen van informatie naar de CNC-machinebesturing?

Het vermogen om technische tekeningen te maken is een fundamentele vaardigheid voor elke ingenieur. De mogelijkheid om dergelijke gedetailleerde weergaven te maken, stelt ons in staat om onderdelen of hele systemen op een gemakkelijk te begrijpen manier grafisch weer te geven, waarbij alle afmetingen en toleranties worden aangegeven, de schaal behouden blijft en de noodzakelijke afmetingen of hoeken worden opgegeven.

Wat moet er in een CNC-technische tekening staan?

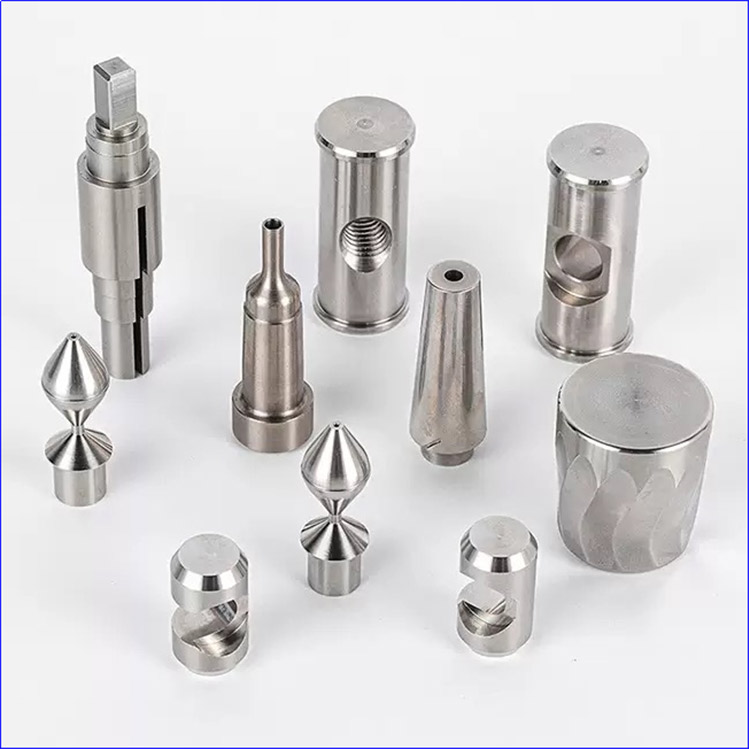

Een technische tekening die naar een bedrijf met CNC-apparatuur (CNC-frezen of draaibank) wordt gestuurd, beschrijft nauwkeurig de vorm van het bestelde onderdeel. Het maakt deel uit van de technische documentatie van het project en is belangrijke informatie waarvoor u een goede offerte nodig heeftCNC-precisie gefreesd onderdeelproductie.

Hoe u een CNC-bewerkingsproject voorbereidt en welke informatie in dergelijke documentatie moet worden opgenomen:

Er moet een zorgvuldige voorbereiding plaatsvinden om de leesbaarheid te maximaliseren; Zo mogen standpunten elkaar niet overlappen.

Neem alle noodzakelijke dimensionale informatie op (lengte, breedte, diepte, hoeken, stralen, gaten, schroefdraden, enz.) en presenteer deze in het zicht en met uitleg; Indien nodig moet aanvullende informatie worden verstrekt.

Beschrijf alle noodzakelijke groeven, draadspoed, etc. Als een gebied in de tekening moeilijk te identificeren is (bijvoorbeeld als het een gedetailleerde beschrijving vereist), maak dan een apart aanzicht en beschrijf dit op een beter leesbare schaal.

Voeg ten minste één isometrisch aanzicht toe van het onderdeel dat wordt besteld, bij voorkeur op een schaal die overeenkomt met de onderdeelbeschrijving.

Voeg een legenda toe (bijvoorbeeld 'Alle afmetingen zijn in millimeters' of 'Een enkele letter x staat voor...').

Specificeer vereisten voor de oppervlakteafwerking (bijvoorbeeld "voor verdere anodisatiebehandeling").

Neem standaardtolerantie-informatie op (bijvoorbeeld "minder dan 0,1 mm").

Op de technische tekening die met deCNC-bewerkingBij bestelling kunt u het beste het benodigde materiaal (bijvoorbeeld "7075 aluminium") of de standaard die is gebruikt om deze specifieke technische tekening te maken, vermelden (als u bekend bent met het ontwerp van het onderdeel, kan deze worden verstrekt). Vermeld ook de ISO-norm (bijvoorbeeld de vereiste oppervlakteafwerking, zoals bepaald uit het geheugen).

Deze lijst is relatief lang, maar een ervaren tekenaar of ingenieur neemt deze informatie automatisch op in de tekening.

Als er informatie ontbreekt, zal een professioneel CNC-bewerkingsbedrijf als Nuote Metals dit opmerken en om opheldering vragen. Aarzel nietneem contact met ons opvoor hulp.

Ongeacht het formaat waarin technische tekeningen voor CNC-bewerkingen worden aangeleverd, moeten ze leesbaar zijn en zorgvuldig worden gecontroleerd. Dit maakt het niet alleen gemakkelijker om de technische tekeningen te lezen, maar voorkomt ook latere problemen bij het overbrengen van de informatie in de tekeningen naar CAD-software of het converteren naar de G-code die door CNC-machines wordt gebruikt.

In welk formaat moeten technische tekeningen worden aangeleverd?

Vanuit het perspectief van de klant, het calculatieteam of het team dat uiteindelijk de opdracht uitvoert, is het optimale formaat een 3D CAD-bestand of een bestand dat door dergelijke software wordt gegenereerd, bij voorkeur in vectorformaat (bijvoorbeeld opgeslagen als PDF).

Dit formaat maakt snelle overdracht tussen computers mogelijk en informeert het bedrijfspersoneel dat betrokken is bij CNC-bewerkingen onmiddellijk of er extra conversieprijzen nodig zijn.

Het maakt ook een snelle overdracht van gedeeltelijke gegevens naar CAD-software mogelijk en verdere conversie naar G-code die begrijpelijk is voor de CNC-machine.

Waarom technische tekeningen minutieus opmaken?

De reden is simpel: om het risico op fouten te minimaliseren die zouden kunnen leiden tot een onjuiste vervaardiging van het besteldeCNC-draaionderdelen. Vaak kan een enkele verkeerd gespecificeerde afmeting ertoe leiden dat een hele batch onderdelen opnieuw wordt gesmolten of een kostbare verdere verwerking ondergaat.

Bovendien zijn de meeste bedrijven gespecialiseerd inCNC-bewerkingsdienstenbeschouw technische tekeningen als belangrijke documenten voor latere werkzaamheden.

Terwijl onderdeelinformatie in CAD-bestanden gemakkelijker naar de CNC-machinebesturing kan worden overgebracht, dienen de specifieke gegevens over afmetingen of interne kenmerken in technische tekeningen als uitgangspunt en referentie tijdens het correctheidscontroleproces.

Dit is cruciaal, vooral als je met een groot aantal elementen werkt. Als een enkele waarde onjuist is, kan dit gevolgen hebben voor het hele project, waardoor revisies en/of herstarts nodig zijn.

Bij Nuote Metals beoordelen we elke technische tekening voor een project grondig. Wij verifiëren dat alle afmetingen leesbaar zijn en dat het bestelde onderdeel vervaardigd kan worden op basis van dit document. Uiteraard bieden we klanten ook monsters op basis van de tekeningen om de haalbaarheid van het onderdeelontwerp te garanderen.
