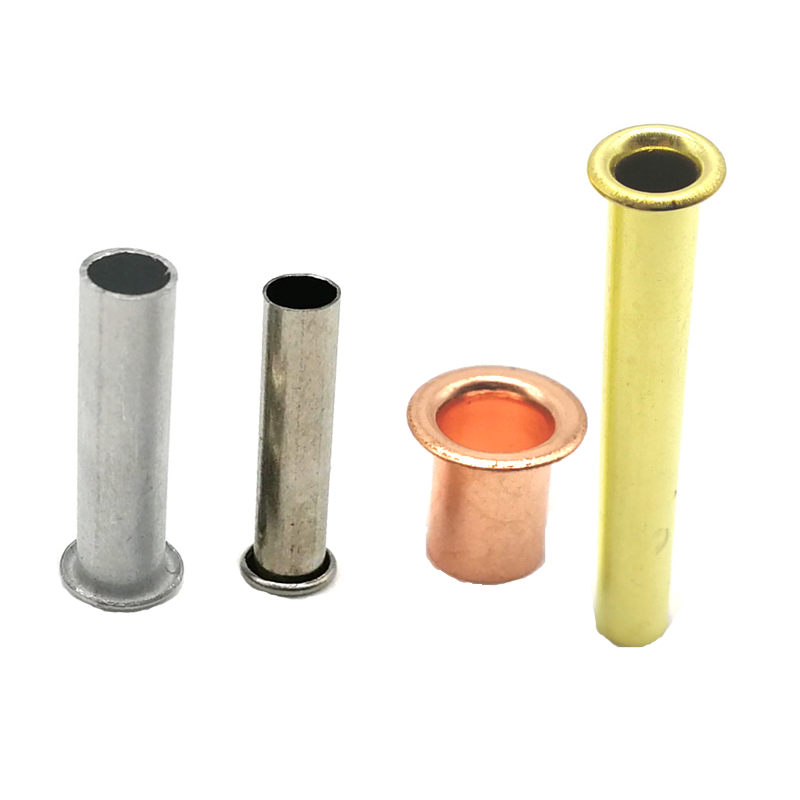

Pijp klinknagels

De meeste holle klinknagels die je op de markt tegenkomt, zijn uit plaatstaal getrokken – een proces dat begint met een platte strook en de cilinder vormt door middel van progressief trekken. Pijpklinknagels zijn anders. Ze beginnen als daadwerkelijk metalen buismateriaal: naadloze of gelaste buizen, op lengte gesneden, met aan één uiteinde een kop.

Dit verschil is van belang. Omdat ze beginnen als buizen, hebben ze een uniforme wanddikte en een consistente binnendiameter. Ze voelen steviger aan dan getrokken holle klinknagels. Ze worden netjes gezet met eenvoudig handgereedschap of persen. En het holle midden kan worden gebruikt voor bedrading, vetersluiting of gewoon om het gewicht te verminderen.

Als uw toepassing een holle klinknagel nodig heeft met gewicht, sterkte en een schone boring, dan zijn ze wat u zoekt.

Pijpklinknagels versus getrokken holle klinknagels – het verschil dat er toe doet

Kies pijp één wanneer:Je hebt een holle klinknagel nodig die steviger aanvoelt. De toepassing omvat leer, zadelwerk, scheepsbekleding of elektrische assemblages. U hebt een consistente binnendiameter nodig voor bedrading of vetersluiting. U wilt een sluiting die duurzaam aanvoelt.

Materialen die wij kunnen aanbieden

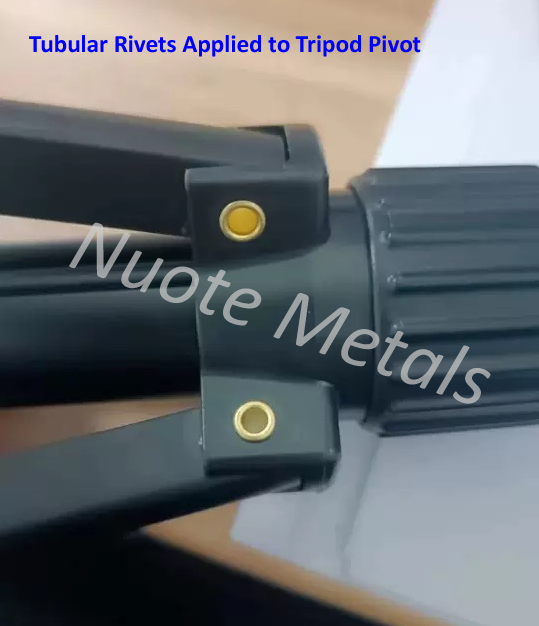

Eén echte toepassing: camera-statiefpootscharnier

Een professionele camerastatieffabrikant had een lichtgewicht, schone sluiting nodig voor het pootscharniermechanisme. De beengedeelten zijn uitschuifbaar en inklapbaar – elke uitstekende sluiting zou tijdens het uitschuiven en intrekken tegen de binnenbeenbuis schuren. De originele massieve klinknagels zorgden voor sterkte, maar voegden onnodig gewicht toe en vereisten een hoge zetkracht die af en toe de dunne aluminium buizen beschadigde. Getrokken oogjes waren te licht en gaven niet het substantiële gevoel dat de klant wilde voor een premiumproduct.

We hebben aluminium pijpklinknagels geleverd - schacht van 4,0 mm, ronde kop van 7,5 mm, cilinderlengte van 8,0 mm, helder geanodiseerde afwerking. De buisconstructie zorgde voor een uniforme wanddikte en een zuivere, consistente binnendiameter. Het holle ontwerp verminderde het totale scharniergewicht met 15%. De ronde kop zat netjes op het scharnieroppervlak zonder de binnenbeenbuis te beschadigen. De klant testte 500 klinknagels op 250 statieven. Na 10.000 uitschuif- en intrekcycli: geen losraken, geen krassen, geen storingen. Ze bestellen onze klinknagels nu in batches van 200.000 stuks per jaar.

Hoofdstijlen – wat wij bieden

Ze zijn verkrijgbaar in drie hoofdstijlen:

Hoe we ze vervaardigen: buizen snijden + kop

Pijpklinknagels beginnen als metalen buismateriaal – geen draad, geen plaat. Het proces verschilt van andere soorten klinknagels.

1. Inkoop van buizenvoorraad– We kopen gecertificeerde metalen buizen (naadloos of gelast) van goedgekeurde fabrieken – messing, koper, roestvrij staal, koolstofstaal of aluminium. Elke batch wordt geleverd met een molentestcertificaat en hittenummer.

2.Inkomende materiaalinspectie– De buizenvoorraad wordt gecontroleerd op buitendiameter (±0,02 mm), wanddikte en materiaalsamenstelling. Buizen buiten de specificaties worden afgewezen.

3. Buis snijden– De buis wordt met behulp van hogesnelheidssnijapparatuur op de exacte stuklengte gesneden. Elke plano wordt één klinknagel.

4. Rubriek– De gesneden buisplano wordt in een koppers geplaatst. Een hardmetalen matrijs vormt aan één uiteinde de kop (rond, plat of verzonken). De holle buis blijft aan het staarteinde open.

5. Trimmen– Flits rond de koprand is verwijderd.

6. Tuimelen– Microbramen zijn geëlimineerd.

7. Plateren of coaten– Zink, nikkel, passivatie, lak of andere afwerkingen worden aangebracht zoals gespecificeerd.

8. Laatste inspectie– 100% optische sortering voor kritische afmetingen. AQL-monster handmatig geverifieerd. Bij elke zending wordt een maatrapport en een conformiteitscertificaat afgegeven.

Doorlooptijd:Standaard 5–10 dagen; aangepaste gereedschappen: 15–20 dagen.

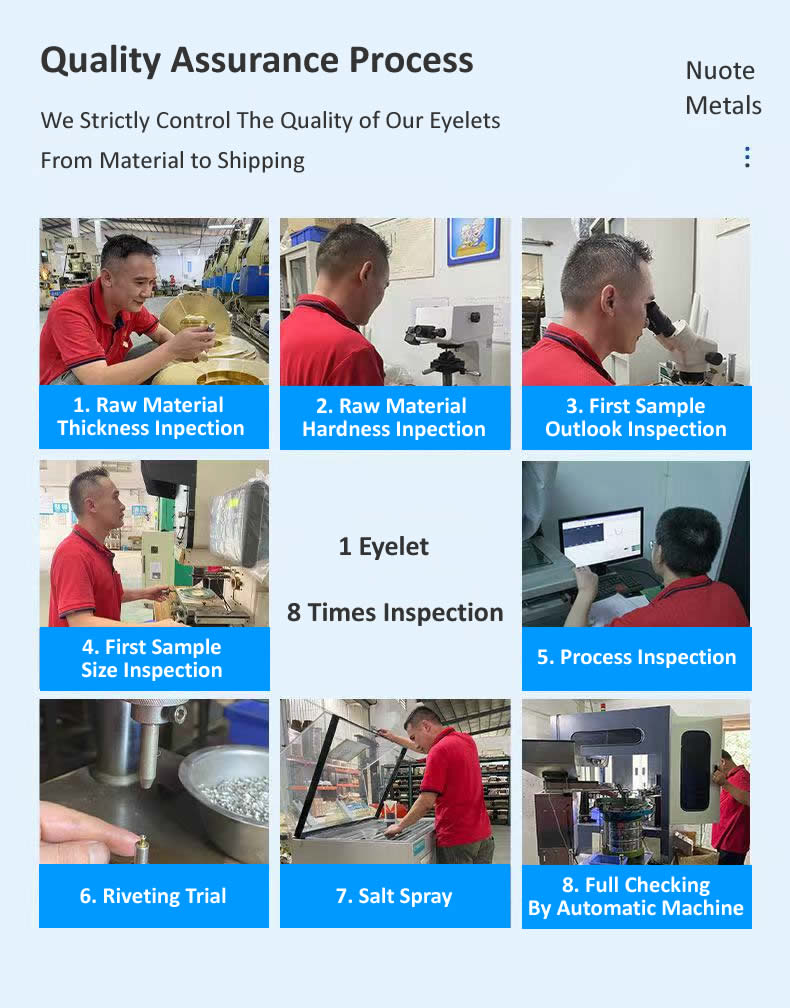

Eén klinknagel, acht controles – hoe wij kwaliteit garanderen

Wij baseren ons niet op willekeurige steekproeven. Elke partij pijpklinknagels passeert acht afzonderlijke kwaliteitspoorten voordat ze onze fabriek verlaten. Het principe is eenvoudig: meet vroeg, meet vaak en ga er nooit van uit.

Controle van de diameter van de grondstoffen– Binnenkomende buizenvoorraad wordt gemeten met een lasermicrometer. Diametertolerantie: ±0,02 mm. Elke rol buiten dit bereik wordt afgewezen voordat deze de productievloer bereikt.

Hardheidscontrole van grondstoffen– Van elke batch buismateriaal wordt een monster getest op een Rockwell-hardheidsmeter. Het aanvaardbare bereik varieert per materiaal. Te zacht en de klinknagel zal tijdens het koersen vervormen. Te hard en de buis kan barsten tijdens het affakkelen.

Controle op uiterlijk van het eerste artikel– Na het instellen van het gereedschap worden de eerste 10 klinknagels visueel geïnspecteerd onder vergroting. We zoeken naar scheuren, oneffen koppen, vlekken op het oppervlak of bramen. Elk zichtbaar defect stopt de pers.

Eerste artikel maatcontrole– Dezelfde 10 klinknagels worden gemeten op een optische comparator. De kopdiameter, kophoogte, schachtdiameter, cilinderlengte en wanddikte moeten binnen de tekentoleranties liggen voordat de productie begint.

Controles tijdens het proces– Tijdens massaproductie trekt de operator elke 500 stuks 5 klinknagels. De afmetingen worden geverifieerd met digitale schuifmaten en go/no-go-meters. Elke afwijking leidt tot aanpassing van het gereedschap.

Testinstelling (proefaffakkelen)– Elke 2.000 stuks plaatsen we 3 klinknagels in een representatief materiaalmonster (dezelfde dikte en type als uw montage). De uitlopende clinch wordt geïnspecteerd op symmetrie, dichtheid en scheurvrije vorming. Er worden geen losse of gebarsten klinknagels geaccepteerd.

Zoutsproeitest (indien nodig)– Voor buitenklinknagels of gegalvaniseerde klinknagels sturen we monsters naar ons laboratorium voor ASTM B117-zoutsproeitests. Bij de partij wordt een certificaat afgegeven.

Laatste uitgaande inspectie– Vóór het verpakken gaat elke klinknagel door een optische sorteermachine. Camera's controleren de kopdiameter, kophoogte, schachtdiameter, looplengte en concentriciteit. Afgekeurde artikelen worden automatisch uitgeworpen. Vervolgens wordt een willekeurig AQL-monster (niveau II, 1.0) getrokken voor handmatige verificatie.

Een pijpklinknagel die alle acht stappen overleeft, is klaar om onze fabriek te verlaten. Van elke controle bewaren wij vijf jaar lang een administratie.

Wat onze klanten zeggen – echte feedback

Drie vragen die we vaak beantwoorden

Vraag: "Wat is het verschil tussen pijpklinknagels en buisvormige klinknagels – zijn ze hetzelfde?"

A: In veel contexten worden "pijpklinknagels" en "buisvormige klinknagels" door elkaar gebruikt. Beide verwijzen naar holle klinknagels gemaakt van buismateriaal. Er is echter een technisch onderscheid: sommige buisklinknagels (DIN 7339) zijn gemaakt van stripmateriaal dat tot een buis is gevormd, terwijl pijpklinknagels (DIN 7340) zijn gemaakt van feitelijk naadloos of gelast buismateriaal. Bij Nuote Metals worden onze klinknagels gemaakt van echt buismateriaal – op lengte gesneden en afgewerkt – waardoor ze een uniforme wanddikte en een consistente binnendiameter hebben.

Vraag: "Kunnen ze worden gebruikt voor elektrische aansluitingen?"

A: Ja – afhankelijk van het materiaal. Messing pijpklinknagels bieden uitstekende elektrische en thermische geleidbaarheid, waardoor ze zeer geschikt zijn voor aansluitingen op printplaten, aardingsapparatuur en draadafsluitingen. Koperen pijpklinknagels bieden een nog hogere geleidbaarheid (100% IACS) voor veeleisende elektrische toepassingen. Roestvrijstalen en koolstofstalen pijpklinknagels worden niet aanbevolen voor elektrische verbindingen vanwege hun lagere geleidbaarheid.

Vraag: "Waar worden ze vaak gebruikt en welke materialen zijn het beste voor elke toepassing?"

A: Ze worden in een breed scala van industrieën gebruikt en de materiaalkeuze is afhankelijk van de toepassing:

Voor de statiefkoffer hierboven was aluminium de juiste keuze; het leverde het lichte, strakke uiterlijk op dat de klant nodig had, zonder dat dit ten koste ging van de sterkte of duurzaamheid.
