Precisie metaalstempelen

Van de beugels die de motor van uw auto op zijn plaats houden tot de aansluitingen waarmee de batterij van uw telefoon wordt aangesloten:precisie metalen stempelencomponenten zijn overal. Het zijn de metalen onderdelen die vorm, structuur en functie geven aan de producten die we dagelijks gebruiken. Bij Nuote Metals produceren we deze componenten met miljoenen – nauwkeurig, consistent en kosteneffectief.

Wat is precisiemetaalstempelen?

Het is een productieproces waarbij metalen onderdelen worden gevormd door spoel of plaatmetaal door een stempelpers te voeren die is uitgerust met op maat gemaakte matrijzen. De pers oefent grote kracht uit om het metaal in een voltooide vorm te snijden, buigen, vormen of doorboren – vaak in een enkele slag of in een progressieve reeks.

In tegenstelling tot gieten of smeden is bij het stempelen het materiaal niet nodig om te smelten. Het vormt metaal bij kamertemperatuur door middel van koudvervormen, waardoor de oorspronkelijke mechanische eigenschappen van het materiaal behouden blijven. Het resultaat is een onderdeel dat sterk, maatvast en klaar voor montage is – zonder de extra kosten of tijd van secundaire verwerking.

Met precisiemetaalstansen kunnen eenvoudige onderdelen worden geproduceerd – een platte sluitring met een gat in het midden – of complexe componenten – een diepgetrokken behuizing met meerdere bochten, doorboorde gaten en reliëfkenmerken. De complexiteit hangt af van het matrijsontwerp en het aantal bewerkingen dat bij elke persslag wordt uitgevoerd.

Stempelen versus alternatieve processen – waarom stempelen wint

Wanneer u metalen onderdelen in grote hoeveelheden moet produceren, is stempelen vaak de meest efficiënte beschikbare methode.

Zodra de dobbelsteen is gemaakt, zijn de marginale kosten van elk extra onderdeel zeer laag. Dit maakt stempelen de ideale keuze voor productieoplagen van 10.000 stuks en meer.

Onze stempelmogelijkheden: persen, materialen en processen

Druk op Capaciteit

Wij beschikken over een moderne stempelfaciliteit met persen variërend van 25 ton tot 200 ton. Met dit assortiment kunnen we alles verwerken, van delicate elektronische componenten tot grotere structurele auto-onderdelen.

Materiaalopties

Stempelprocessen beschikbaar

Dimensionale toleranties

We hanteren nauwe toleranties op basis van materiaaldikte en onderdeelgeometrie. Voor de meeste kenmerken hanteren we ±0,05 mm voor gatposities, contouren van het onbewerkte materiaal en buighoeken. Precisietoleranties tot ±0,01 mm zijn op aanvraag verkrijgbaar.

Eén echte toepassing: batterijterminal voor EV-fabrikant

Een fabrikant van accupakketten voor elektrische voertuigen had een eindcomponent met groot volume nodig voor hun cel-naar-busbar-verbindingen. De terminal vereiste meerdere doorboorde gaten binnen een positie van ± 0,05 mm, een bocht van 90° met een kleine straal en een gemunt contactoppervlak voor consistente elektrische prestaties. Het jaarlijkse volume bedroeg 500.000 stuks – te veel voor CNC-bewerking, te complex voor een eenvoudige stansmatrijs.

We ontwierpen een progressieve matrijs met negen stations: het doorboren van geleidegaten, het afdichten van de buitencontour, het vormen van het contactoppervlak, het buigen en de uiteindelijke afsnijding. De progressieve matrijs draait met 80 slagen per minuut en produceert afgewerkte terminals die klaar zijn om te worden geplateerd. De klant ontving de eerste monsters binnen 18 dagen en de productieonderdelen binnen 30 dagen. Na 18 maanden productie heeft de matrijs meer dan 1,5 miljoen terminals geproduceerd zonder uitval van nuldimensies.

Waar het wordt gebruikt

Precisie-metaalstempelcomponenten zijn in vrijwel elke branche te vinden:

• Automobiel– Beugels, behuizingen, connectoren, sensorbehuizingen, veiligheidsgordelcomponenten, onderdelen van het uitlaatsysteem

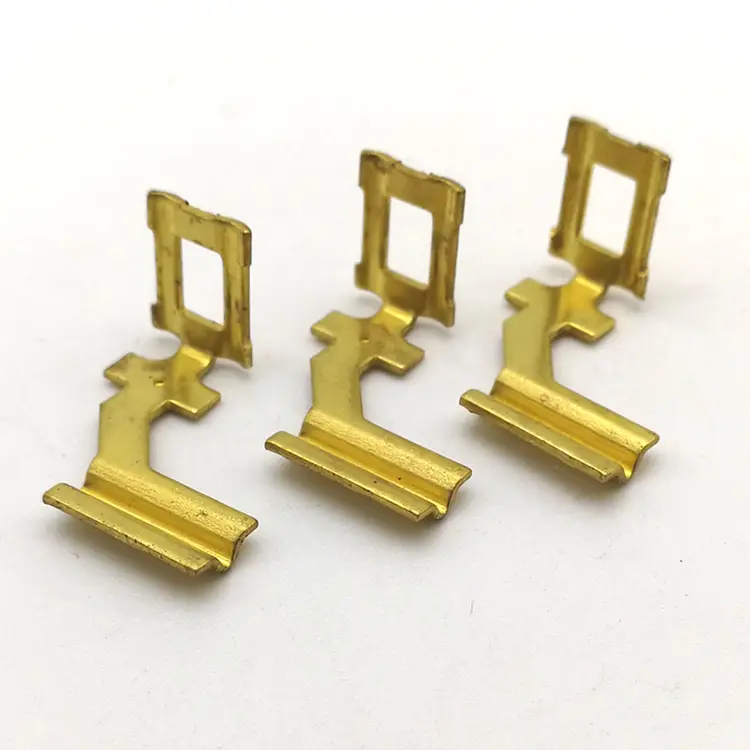

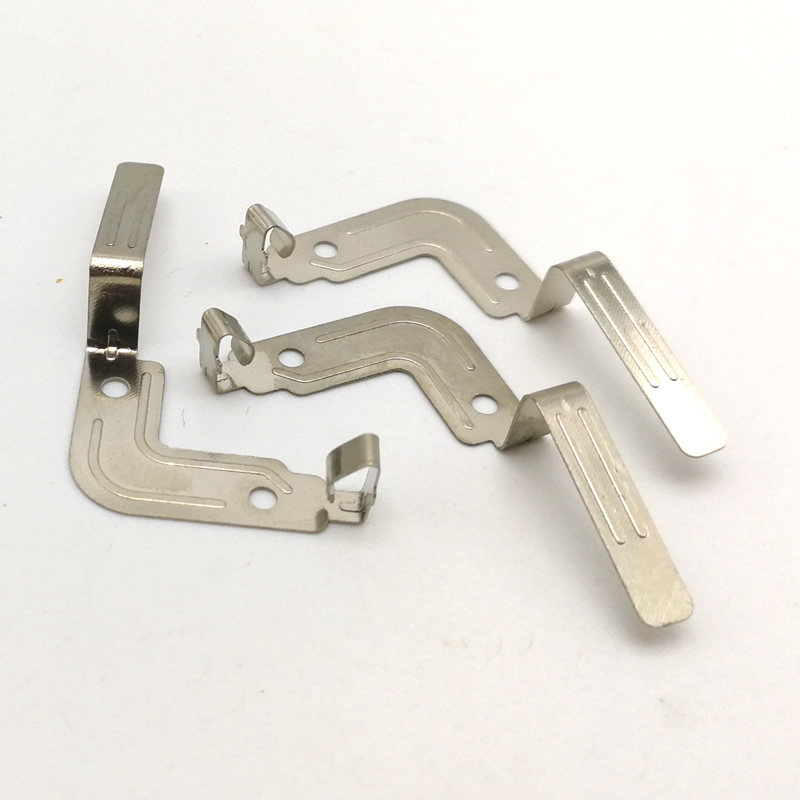

• Elektronica– Afscherming van blikken, terminals, contacten, connectoren, koellichamen
• Medische apparaten– Onderdelen van chirurgische instrumenten, behuizingen voor diagnostische apparatuur, behuizingen voor implanteerbare apparaten
• Lucht- en ruimtevaart– Beugels, bevestigingsmiddelen, behuizingen, interieurbekledingscomponenten
• Hernieuwbare energie– Montageclips voor zonnepanelen, componenten van de batterijbehuizing, chassis van de omvormer
• HVAC– Kanaalcomponenten, ventilatorbehuizingen, bedieningspanelen
• Meubilair en hardware– Scharnieren, beugels, connectoren, sierlijsten
• Telecommunicatie– Afschermingscomponenten, connectorbehuizingen, onderdelen van basisstationapparatuur

Hoe wij stempelcomponenten vervaardigen – van ontwerp tot levering

Stap 1: Ontwerp en DFM-beoordeling

U levert een 2D-tekening of 3D-model aan (STEP, IGES of PDF). Onze ingenieurs beoordelen het ontwerp op maakbaarheid en controleren radii, toleranties, materiaaldikte en buigrichtingen. We bieden binnen 2 tot 3 werkdagen DFM-feedback om de gereedschapskosten te verlagen en de prestaties van onderdelen te verbeteren.

Stap 2: Ontwerp en fabricage van gereedschappen

Wij ontwerpen en vervaardigen onze eigen stempelmatrijzen in eigen huis. Deze verticale integratie geeft ons snellere doorlooptijden, lagere gereedschapskosten en volledige kwaliteitscontrole. De selectie van gereedschapsstaal (D2, A2 of hardmetaal voor grote volumes) wordt afgestemd op uw materiaal- en volumevereisten.

Stap 3: Bemonstering en inspectie van het eerste artikel

Wij produceren maximaal 20 proefstukken zonder extra kosten (voor goedgekeurde gereedschappen). We meten elke afmeting op een optische comparator en zorgen voor een volledig First Article Inspection (FAI) rapport. Je inspecteert en keurt goed voordat de productie begint.

Stap 4: Productie en kwaliteitscontrole

De volledige productie verloopt volgens uw PO-hoeveelheid. In-processinspecties vinden plaats met gedefinieerde intervallen (elke 500–2.000 stuks). Laatste willekeurige steekproef per AQL (ANSI/ASQ Z1.4). Elke batch wordt vóór verpakking 100% op maat geïnspecteerd.

Stap 5: Secundaire activiteiten en verzending

Wij bieden interne en gepartnerde secundaire diensten: ontbramen, tappen, lassen, plateren (zink, nikkel, tin), poedercoaten en anodiseren. Onderdelen worden verpakt volgens uw specificatie – bulk, tray, haspel of zak – en verzonden met volledige documentatie.

Kwaliteitsborging – wat we controleren, waarom het ertoe doet

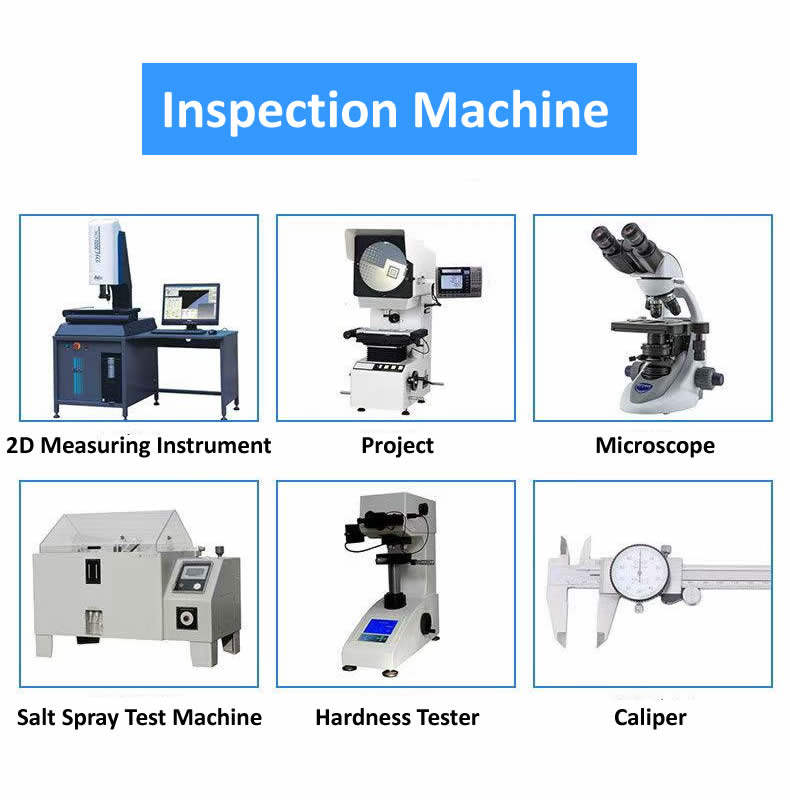

Onze inspectieapparatuur:

• 2.5D beeldmeetsysteem– Volledige contourmeting, gatpositie, concentriciteit
• Profielprojector (optische comparator)– Holle diepte, buighoek, randradius
• Lasermicrometer– Snelle, contactloze diametermeting
• Rockwell hardheidsmeter– Verificatie van de hardheid van grondstoffen
• Zoutsproeitestkamer –Corrosiebestendigheidstests (ASTM B117)
• Spectrometer– Verificatie van de materiaalsamenstelling van inkomende spoelen

Alle apparatuur wordt jaarlijks gekalibreerd door geaccrediteerde externe laboratoria. De inspectiegegevens worden vijf jaar bewaard.

Uw bestelling – wat wij u sturen

Wanneer uw precisie-metaalstempelcomponenten arriveren, ontvangt u een volledig overzicht van wat er is geproduceerd en hoe dit is geverifieerd.

Wat vind je in de doos:

• Onderdelen in gesloten verpakking– Geëtiketteerd met onderdeelnummer, batchnummer en hoeveelheid
• Materiaal certificaat– Chemische samenstelling en trekeigenschappen van de originele spoel
• Eerste artikelinspectierapport (FAI).– Volledige dimensionale verificatie (voor nieuwe gereedschappen)
• Dimensionaal inspectierapport– Werkelijke metingen van de productiebatch
• Certificaat van plateren– Dikte geverifieerd door XRF (indien van toepassing)
• Certificaat van overeenstemming– Ondertekend door onze QA-manager, batch-traceerbaar

Gecertificeerd voor:ISO 9001:2015, RoHS, BEREIK

Drie vragen die we vaak beantwoorden

Vraag: "Wat is de minimale bestelhoeveelheid (MOQ) voor precisiemetaalstempelen?"

A: Voor onderdelen die nieuw speciaal gereedschap vereisen, bedraagt ​​onze typische MOQ 5.000–10.000 stuks om de gereedschapskosten af ​​te schrijven. We bieden echter flexibele hoeveelheden voor prototyping – zo laag als 50-500 stuks met behulp van tijdelijk zacht gereedschap of lasersnijden (voor vlakke onderdelen zonder buigen). Voor onderdelen die kunnen worden geproduceerd met behulp van onze bestaande standaard gereedschapsbibliotheek, accepteren wij bestellingen vanaf 100 stuks. Dien uw tekening in voor een offerte op maat. We bieden ook gratis maximaal 20 proefstukken aan na goedkeuring van het gereedschap (klant betaalt verzendkosten).

Vraag: "Wat is de typische doorlooptijd voor het precisiestansen van metaal?"

A: Doorlooptijden zijn afhankelijk van de complexiteit van de onderdelen en de gereedschapsvereisten. Voor eenvoudige onderdelen met stans- of doorsteekgereedschappen met één handeling (samengestelde matrijs) duurt de fabricage van het gereedschap doorgaans 15 tot 20 werkdagen. De eerste monsters zijn 3 tot 5 dagen na voltooiing van het gereedschap beschikbaar. Voor complexe onderdelen waarvoor progressieve matrijzen met meerdere stations nodig zijn (buigen, tekenen, munten), varieert de doorlooptijd van het gereedschap van 25 tot 40 werkdagen. Wij bieden versnelde tooling tegen een extra vergoeding. Prototypegereedschap (zacht gereedschap met aluminium of zacht staal) kan in 7 tot 10 dagen worden geproduceerd voor validatieruns met een laag volume.

Vraag: "Hoe ga ik aan de slag met een precisieproject voor het stempelen van metaal?"

A: Aan de slag gaan is eenvoudig. Stuur ons een 2D-tekening (PDF) of 3D-model (STEP, IGES of SolidWorks) met gespecificeerde afmetingen, toleranties en materiaal. Vermeld uw geschatte jaar- of bestelhoeveelheid en eventuele eisen aan de oppervlakteafwerking. Met deze informatie bieden wij binnen 24 uur een budgetofferte en binnen 3 tot 5 werkdagen een vaste offerte met uitsplitsing van de gereedschappen. Voor eenvoudige onderdelen kunnen we een handschets of een duidelijke foto met afmetingen citeren. We bieden ook gratis DFM-analyse aan. We beoordelen uw ontwerp en stellen verbeteringen voor voordat de tooling begint.

Nuote Metals – Dongguan, China. ISO 9001:2015 gecertificeerd. Gratis DFM-recensie en monsters beschikbaar. Neem contact met ons op met uw tekening – wij reageren binnen 24 uur met de gereedschapskosten, stukprijs en levertijd.
