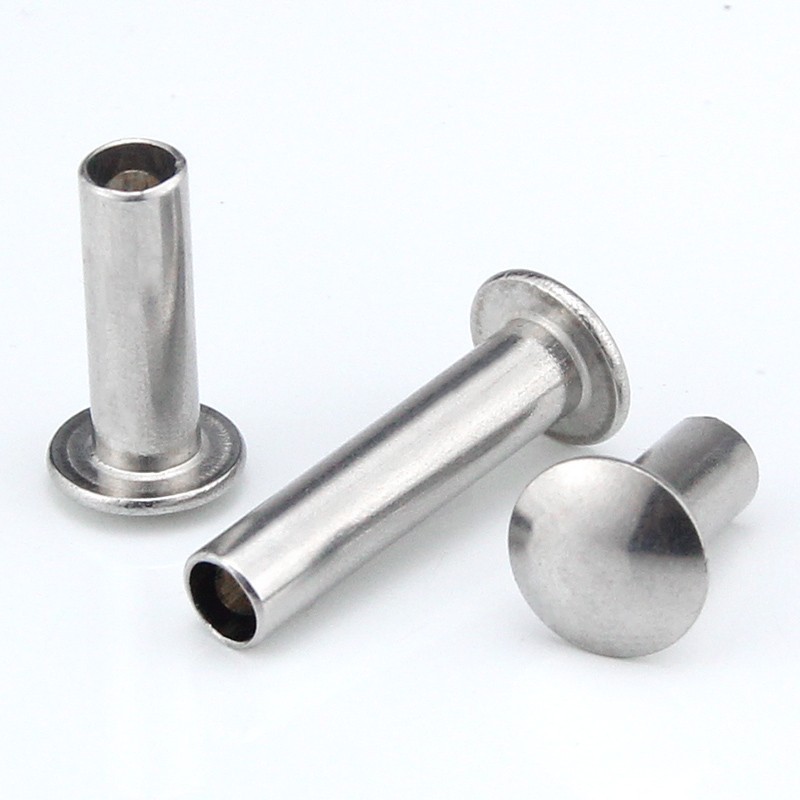

Semi-buisvormige klinknagel met ronde kop

Een ronde kop is de meest herkenbare klinknagelkop ter wereld. Je hebt het duizenden keren gezien: op spijkerbroeken, op bruggen, op bagage, op machines. Het is geen ontwerpongeval.

De ronde kop werkt omdat hij eenvoudig is. Het verdeelt de belasting gelijkmatig. Het is bestand tegen schokken. Het blijft niet hangen. Het ziet er afgewerkt uit.

Semi-buisvormige klinknagels met ronde kopneem deze klassieke vorm en voeg de productie-efficiëntie van een halfholle holte toe. Het resultaat is een bevestigingsmiddel dat:

• Vereist 70% minder kracht dan een massieve klinknagel met ronde kop
• Kan snel worden geïnstalleerd op geautomatiseerde assemblagelijnen
• Houdt stevig vast zonder omringende materialen te barsten
• Ziet er hetzelfde uit als de klinknagel die al meer dan een eeuw wordt gebruikt

Vier materialen, één vorm – passend bij de toepassing

De ronde kop blijft hetzelfde. Het materiaal verandert om aan uw wensen te voldoen.

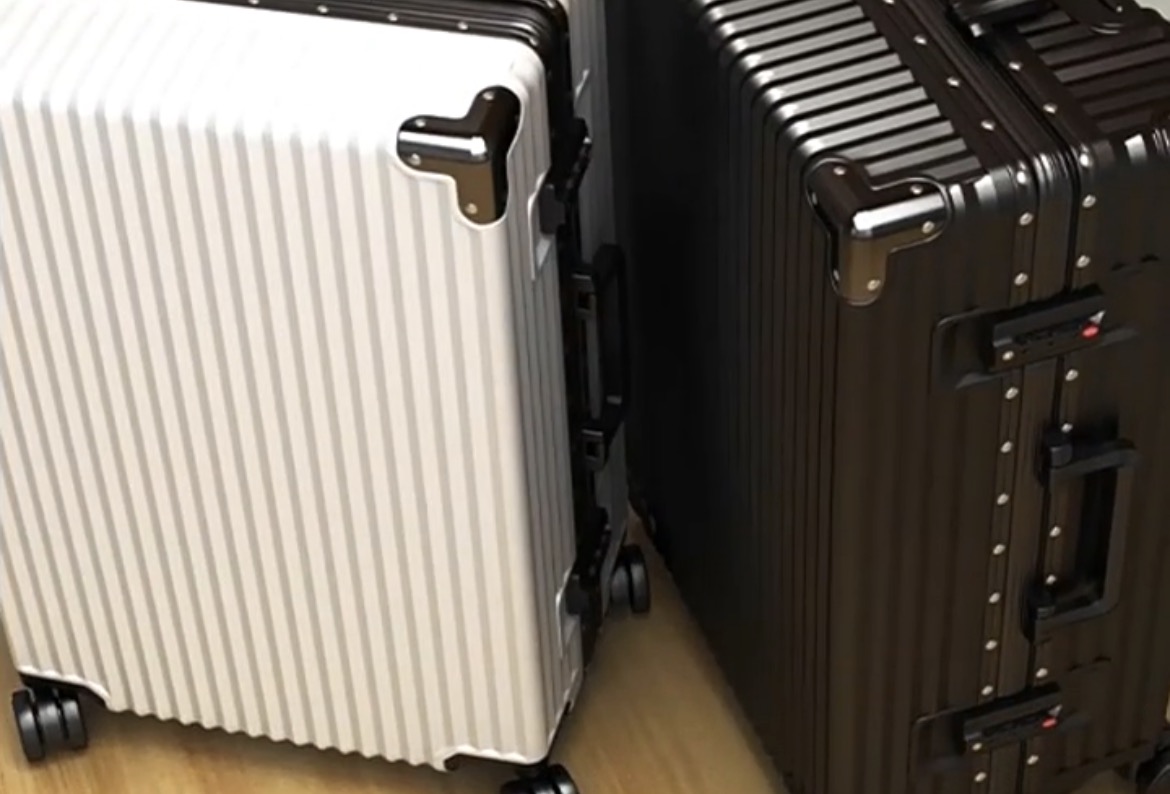

Eén toepassing: hardware voor bagagekoffers

Een bagagefabrikant gebruikte stevige klinknagels om handgrepen, hoekbeschermers en slotbeugels aan hun polycarbonaat koffers te bevestigen. De hoge zetkracht van massieve klinknagels veroorzaakte spanningsbreuken rond de klinknagelgaten, wat leidde tot fouten in het veld en garantieclaims. De fabrikant wilde ook een schoner, consistenter uiterlijk op de zichtbare klinknagelkoppen.

Ze schakelden over naarsemi-buisvormige klinknagels met ronde kop– 4,0 mm schacht, 7,0 mm ronde kop, 10,0 mm cilinderlengte, vernikkeld staal. De halfholle holte verminderde de hardingskracht met meer dan 60%, waardoor de spanningsbreuken in het polycarbonaat werden geëlimineerd. De ronde kop zorgde voor een consistente koepel die paste bij hun ontwerpspecificaties. De vernikkeling was bestand tegen slijtage en corrosie door reisomgevingen.

De fabrikant heeft sindsdien meer dan 1,2 miljoen klinknagels gebruikt in zijn gehele bagagelijn, zonder scheurfouten en aanzienlijk verbeterde montagesnelheid.

Het voordeel van ronde kop – twee cijfers die er toe doen

Nummer 1: 1,6 – 1,8

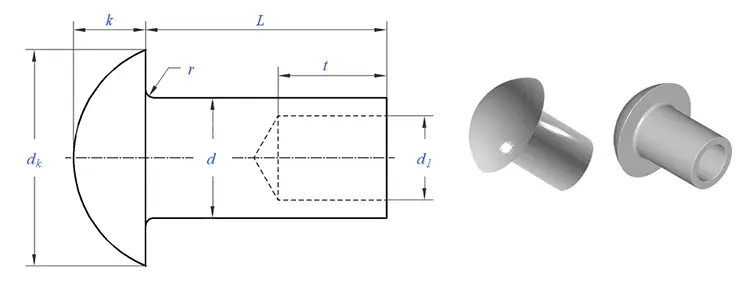

De kopdiameter van een ronde kop is 1,6 tot 1,8 keer de schachtdiameter. Dit zorgt voor de optimale balans tussen draagoppervlak en hoofdhoogte: breed genoeg om doortrekken te voorkomen, hoog genoeg om schokbestendigheid te bieden.

Nummer 2: 45 – 55%

De holtediepte van een halfbuisvormige klinknagel is 45-55% van de cilinderlengte. Dit is de goede plek: diep genoeg om de instelkracht te verminderen, ondiep genoeg om de clinchsterkte te behouden.

Beschikbare maten – standaard schachtdiameters

Wij producerensemi-buisvormige klinknagels met ronde kopin de volgende schachtdiameters. De kopdiameters en cilinderlengtes zijn afgestemd op elke schachtmaat.

Aangepaste schachtdiameters, kopdiameters en cilinderlengtes zijn op aanvraag verkrijgbaar.

Achter elke klinknagel – een productieproces dat consistentie garandeert

Wat zorgt ervoor dat een ronde kop er perfect symmetrisch uitziet, een semi-holle holte die consistent gevormd is en een schacht die nauwkeurig bewerkt is tot ±0,05 mm? Het antwoord is niet alleen een machine, het is een systeem van controles.

Ons cold-heading-proces, in volgorde:

• Draadtrekken – Grondstofdraad wordt tot de exacte schachtdiameter getrokken. Tolerantie: ±0,02 mm.
• Afsnijden – Draad wordt afgeknipt tot een exacte blanco lengte.
• Eerste slag – De plano wordt vierkant gemaakt en gecentreerd voor de volgende fase.
• Tweede slag – Een hardmetalen matrijs vormt de ronde kop. Elke keer dezelfde koepel.
• Derde slag – Een stoot creëert de halfholle holte op een diepte van 45-55%.
• Trimmen – Flits rond de koprand is verwijderd.
• Tuimelen – Microbramen zijn geëlimineerd.
• Plateren of coaten – Aangebracht in eigen huis of door gecertificeerde partners.

Wat we verifiëren en waarom:

Elke batch klinknagels wordt volgens dit systeem geproduceerd. Geen giswerk. Geen afwijking.

Eén klinknagel, acht controles – onze kwaliteitsborging

• Controle van de grondstofdiameter – Lasermicrometer, ±0,02 mm
• Hardheidscontrole van grondstoffen – Rockwell-tester
• Eerste controle van het uiterlijk van het artikel – 20× vergroting voor defecten
• Eerste artikeldimensionale controle – Verificatie van optische comparator
• Controles tijdens het proces – 5 klinknagels per 500 stuks
• Testinstelling – Elke 2.000 stuks, in monstermateriaal gezet
• Zoutsproeitest (indien nodig) – ASTM B117
• Laatste uitgaande inspectie – Optische sortering + handmatige AQL-verificatie

Waar ze worden gebruikt

Semi-buisvormige klinknagels met ronde kop zijn de meest veelzijdige klinknagelkopstijl:

• Bagage en koffers – Handgreepbevestigingen, hoekbeschermers, slotbevestiging, scharnierpennen
• Automobiel – Remvoeringen, koppelingsplaten, interieurbekleding, carrosseriepanelen, stoelconstructies
• Meubilair – Scharnierconstructies, frameverbindingen, stoelonderdelen, ladegeleiders
• Transportsystemen – Bandverbinding, beugelbevestiging, steunconstructies
• Lederwaren - Riemgaten, tasbeslag, decoratieve klinknagels
• Industriële apparatuur – Machinebeschermingen, bedieningspanelen, bevestiging van naamplaatjes
• Constructie – Lichte structurele verbindingen, metalen frames, architectonische hardware
• Lucht- en ruimtevaart – Interieurbekleding, paneelconstructies, niet-structurele componenten
• Elektronica – Componentmontage, chassismontage, bevestiging van koellichaam

Onze certificeringen en onderscheidingen

Nuote Metals stelt:

• ISO 9001:2015 – Kwaliteitsmanagementsysteem
• RoHS-naleving – Geverifieerd door tests door derden
• REACH-naleving – SVHC-verklaring actueel
• SGS-testrapporten – Op aanvraag beschikbaar voor specifieke batches

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een halfbuisvormige klinknagel met ronde kop en een massieve klinknagel met ronde kop?

A: Het fundamentele verschil is de holle holte in de staart. Een semi-buisvormige klinknagel heeft een ondiepe holte aan de punt, waardoor slechts 25-30% van de kracht nodig is die nodig is voor een massieve klinknagel met dezelfde diameter. Dit maakt het sneller te installeren en vriendelijker voor omringende materialen. Massieve klinknagels bieden een iets hogere schuifsterkte (semi-buisvormig behoudt 80-90% van de sterkte van massieve klinknagels), maar vereisen zwaar materieel en meer tijd. Voor de meeste industriële, automobiel-, meubel- en bagagetoepassingen, inclusief de bagagekoffer erboven, bieden halfbuisvormige klinknagels meer dan voldoende sterkte terwijl de productie efficiënt blijft.

Vraag 2: Welke materialen zijn beschikbaar voor dit soort klinknagels?

A: Wij vervaardigen semi-buisvormige klinknagels met ronde kop in vier materiaalfamilies:

• Koolstofarm staal – Sterkste, meest kosteneffectieve, met zink- of nikkelbekleding
• Roestvrij staal (304/316) – Permanente corrosiebestendigheid voor scheepvaart en buitengebruik
• Messing (C2680) – Elektrische geleidbaarheid, klassiek gouden uiterlijk
• Aluminium (5052/5056) – Lichtste, niet-magnetisch voor gewichtskritische toepassingen

We hebben alle vier de materialen in gangbare schachtdiameters op voorraad.

Vraag 3: Hoe selecteer ik de juiste cilinderlengte voor een halfbuisvormige klinknagel met ronde kop?

A: Selecteer een cilinderlengte die ongeveer 1,5–2,0 mm langer is dan de totale dikte van uw materiaalstapel. Als u bijvoorbeeld twee staalplaten van 2 mm (totaal 4 mm) met elkaar verbindt, kiest u een cilinderlengte van 5,5–6,0 mm. Deze extra lengte biedt voldoende materiaal om het holle gedeelte naar buiten te laten rollen en een veilige clinch te vormen zonder uit te zakken. Als de loop te kort is, zal de clinch zwak zijn. Als het te lang duurt, kan de loop verkreukelen. Stuur ons uw materiaalstapeldikte en wij adviseren u de exacte tonlengte.

Weet u niet zeker welke klinknagel met ronde kop bij uw toepassing past?

Elke branche heeft andere eisen. Bagage heeft slagvastheid nodig. Transportbanden hebben trillingsbestendigheid nodig. Lederwaren hebben een strakke afwerking nodig.

We hebben voor al deze klinknagels ronde kopklinknagels gemaakt.

Als u niet zeker bent van de schachtdiameter, cilinderlengte of materiaal, stuur ons dan een foto van uw montage of een tekening. Wij adviseren u de exacte specificatie.

Voor technisch advies brengen wij geen kosten in rekening. Het maakt deel uit van wat we doen.
