Halfholle klinknagels

Je kent dat gevoel van zinken. De pers komt naar beneden, de klinknagel zet vast - en je hoort een knal. Of erger nog, je hoort niets, maar drie maanden later komt er weer een veldstoring. Het onderdeel trok door. Het gewricht kwam los. De klant is ontevreden.

Het punt is: meestal is het niet jouw schuld. Je gebruikt het juiste materiaal. Uw pers is gekalibreerd. Het ontwerp ziet er op papier solide uit. Dus waarom doenhalfholle klinknagels– ook wel halfbuisvormige, halfbuisvormige of holle klinknagels genoemd – blijft het mislukken in de productie?

Laat me je vertellen wat we hebben geleerd nadat we er miljoenen van hebben gemaakt bij Nuote Metals. Niet uit een catalogus. Van echte klanten die bij ons kwamen met dezelfde problemen waarmee u wordt geconfronteerd.

De 70%-regel (en waarom deze alles verandert)

Een massieve klinknagel heeft ongeveer 3,5 ton kracht nodig om een ​​schacht van 5 mm te zetten. Een halfholle klinknagel? Ongeveer 1,0–1,2 ton. Dat is 70% minder kracht.

Wat betekent dat eigenlijk op uw productielijn?

• Minder belasting van uw gereedschap– Uw pers gaat langer mee en u hoeft de stempels niet zo vaak te vervangen.
• Minder belasting van uw materialen– Als u met dunne metalen, kunststoffen of kwetsbare onderdelen werkt, is die reductie van 70% het verschil tussen een schone verbinding en een gescheurd onderdeel.
• Snellere cycli– Lichtere persen draaien sneller. Minder tijd per klinknagel telt snel op als u 50.000 stuks gebruikt.

Maar hier is het addertje onder het gras: de holte moet goed zijn. Te ondiep, en je vecht nog steeds tegen krachten met vaste klinknagels. Te diep en de clinch is zwak. Bij Nuote Metals houden we de holtediepte op 45-55% van de lengte van het vat – de goede plek waar de holle wand netjes rolt zonder te barsten.

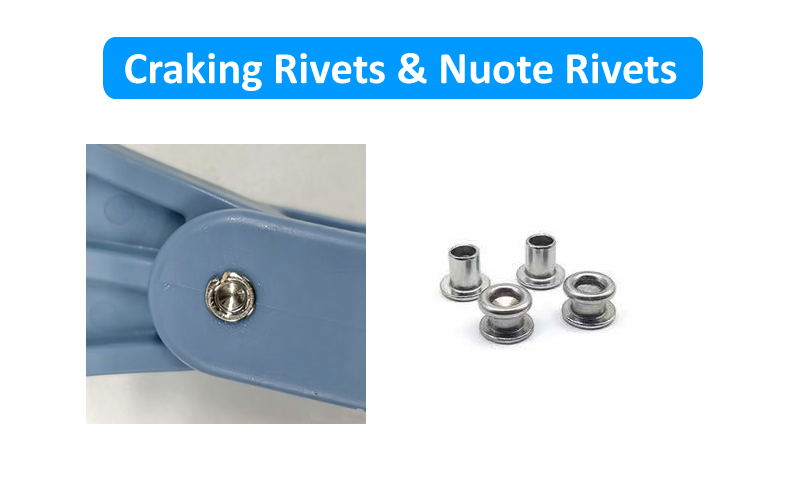

De meest voorkomende vraag die we krijgen: "Waarom kraken mijn klinknagels?"

Dit horen we minimaal twee keer per week. Een klant belt gefrustreerd omdat de klinknagels tijdens het zetten splijten. Dit is wat we hebben gevonden:

Probleem #1: Het materiaal is niet geschikt voor de toepassing.

Roestvrij staal hardt snel uit. Het is sterk, maar niet vergevingsgezind. Als je roestvrij staal onder hoge druk in een krap gat steekt, hardt het metaal uit voordat het kan rollen en barst het. Overstappen op koolstofarm staal of messing lost het probleem vaak meteen op. Ze zijn taaier en vechten niet op dezelfde manier terug.

Probleem #2: De diepte van de spouw is te diep.

Als de holte groter is dan 55% van de lengte van het vat, is de resterende wand te dun om de rolbeweging te ondersteunen. Het metaal vouwt in plaats van rolt. We meten de caviteitsdiepte bij elk eerste artikel, en we kunnen deze aanpassen tot 45-50% als dat is wat uw toepassing nodig heeft.

Probleem #3: De instelkracht is te hoog.

Je gebruikt een halfhol ontwerp, maar je zet het neer alsof het massief is. Stevige klinknagels hebben kracht nodig. Deze hebben finesse nodig. Als je pers te hoog staat ingesteld, scheurt de holle wand. We raden aan om de kracht met 30% te verminderen wanneer u van massief naar halfhol overschakelt, en vanaf daar aan te passen.

Probleem #4: De lengte van het vat is te kort.

Deze komt verrassend vaak voor. De lengte van de loop moet 1,5-2,0 mm langer zijn dan de totale dikte van de materiaalstapel. Als het te kort is, komt het holle gedeelte naar buiten voordat de clinch ontstaat, en krijg je een zwak gewricht. Stuur ons uw materiaalstapel en wij adviseren u de exacte lengte.

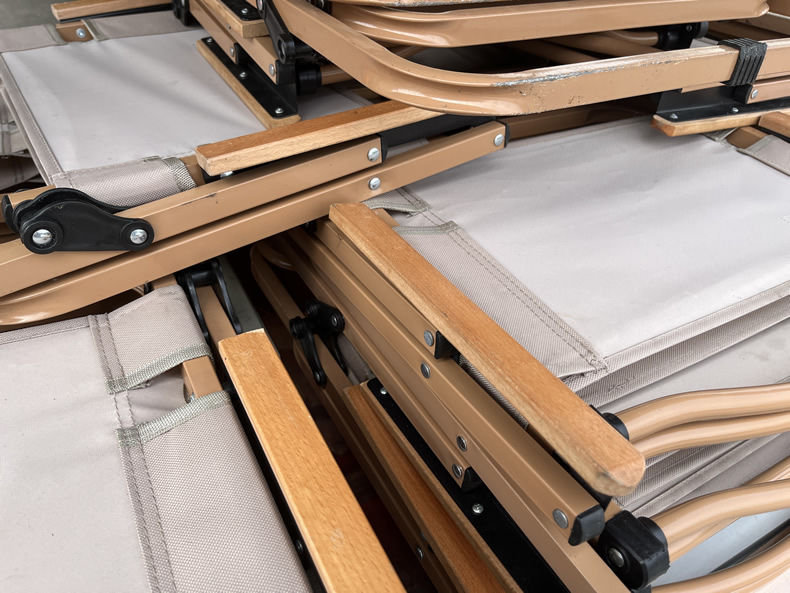

Een echte: 250.000 klinknagels, geen scheuren

Vorig jaar hebben we samengewerkt met een meubelfabrikant. Ze maakten klapstoelen en gebruikten stevige klinknagels voor de schaarscharnieren. Het afwijzingspercentage bedroeg 6 à 7%. De massieve klinknagels kraakten de nylon bussen. Ze hadden een oplossing nodig waarmee ze hun productiesnelheid konden behouden zonder onderdelen weg te gooien.

We leverden halfholle klinknagels van verzinkt staal: een schacht van 4,0 mm, een ronde kop van 7,0 mm en een cilinderlengte van 10,0 mm. De hardingskracht van de holte daalde van 3,5 ton naar 1,0 ton. De scheuren stopten. Volledig.

Ze testten 1.000 stuks op 500 stoelen, voerden 50.000 aanpassingscycli uit en hadden geen enkele storing. Ze bestellen nu 250.000 halfholle klinknagels per jaar bij Nuote Metals, en hun afkeurpercentage ligt onder de 0,3%.

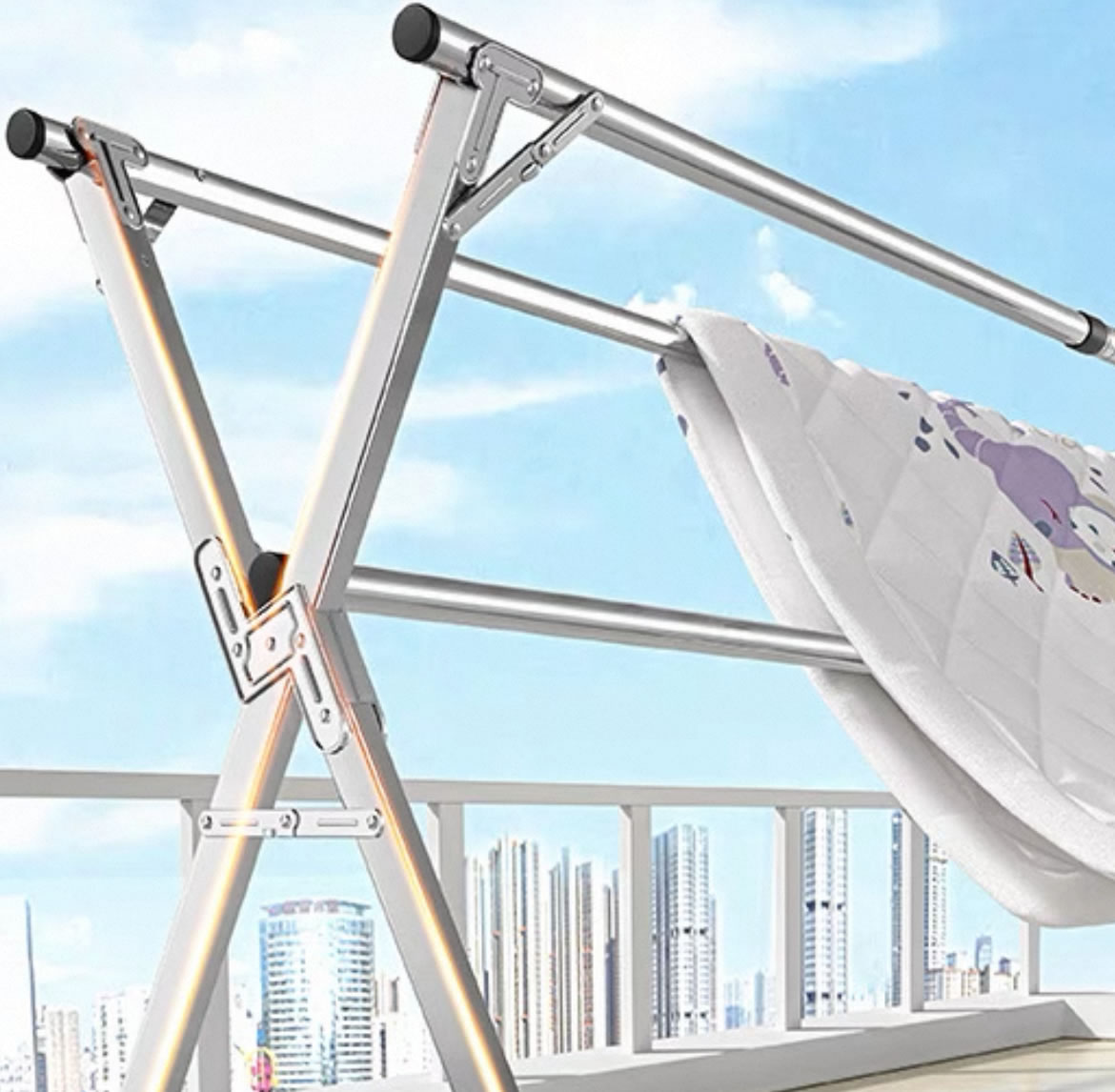

Nog eentje: 300.000 klinknagels voor aluminium rekken

Een fabrikant van aluminium droogrekken had een ander probleem. Hun massieve aluminium klinknagels werkten, maar de lopende band verliep traag. Een hoge instelkracht betekende een zorgvuldige opstelling van de pers, en elke verkeerde uitlijning vervormde de dunne buis.

We gaven ze halfholle aluminium klinknagels: schacht van 4,0 mm, ronde kop van 7,0 mm, cilinderlengte van 10,0 mm. Effen afwerking. Niets bijzonders.

De zetkracht daalde met 60%. De vervorming verdween. De montagesnelheid ging met 35% omhoog. Ze testten 1.000 klinknagels in 500 rekken, voerden 10.000 vouwcycli uit met een belasting van 15 kg en er was geen sprake van losraken. Nu bestellen ze bij ons 300.000 stuks per jaar.

Wat we eigenlijk maken

Halfholle klinknagels van Nuote Metals zijn verkrijgbaar in:

• Schachtdiameters:1,5 mm tot 8,0 mm
• Materialen: Koolstofarm staal, roestvrij staal (304/316), messing (C2680), koper (C11000), aluminium (5052/5056)

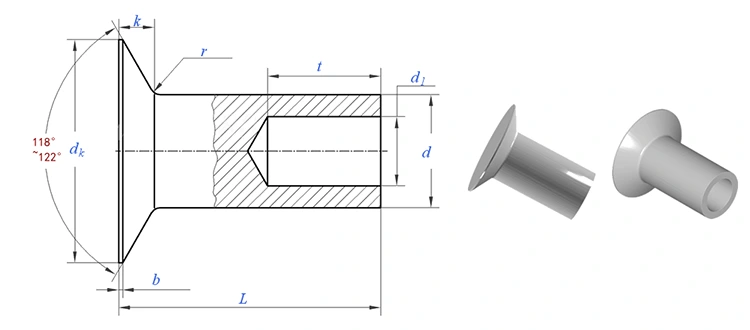

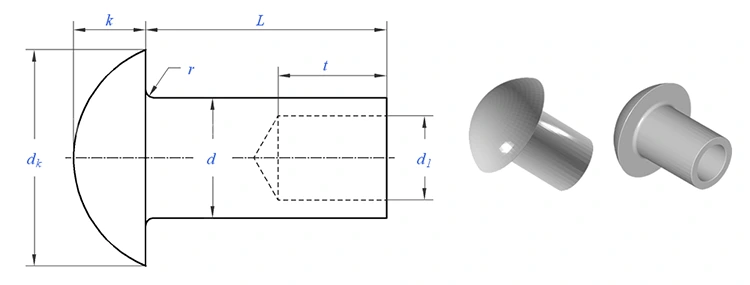

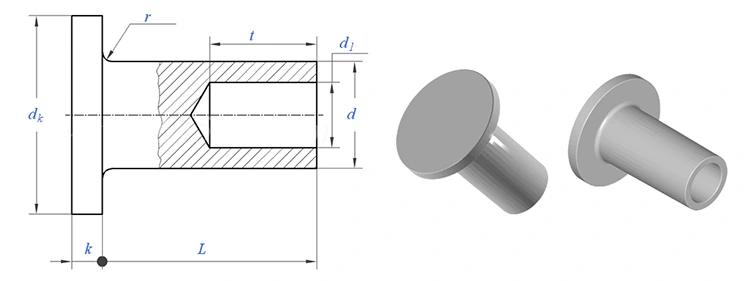

• Hoofdstijlen:Rond, plat, ovaal, spant, pan, universeel, paddestoel, verzonken
• Afwerkingen:Verzinkt, zwart oxide, gepassiveerd, gelakt, vernikkeld, antiek, geanodiseerd, blank

Alle aangepaste lengtes. Niets uit de kast. Omdat elke toepassing anders is.

Het proces: wat we controleren en waarom

We voeren geen willekeurige batchtests uit. Elke batch doorloopt dit:

• Inkomende draad – Diameter en hardheid gecontroleerd vóór productie. Spectrometer verifieert de materiaalsamenstelling. Als de spoel buiten de specificaties valt, keuren we deze af voordat deze op de pers komt.
• Eerste artikel – 10 klinknagels gemeten op een optische comparator. Elke afmeting geverifieerd: schacht, kop, looplengte, holtediepte.
• In productie – 5 klinknagels per 500 stuks. Kritieke afmetingen gecontroleerd met digitale schuifmaat. Elke drift stopt de pers.
• Zettest – Elke 2.000 stuks plaatsen we er 3 in een monster van uw daadwerkelijke materiaal. We inspecteren de clinch op symmetrie, strakheid en scheuren.
• Eindsortering – 100% optische inspectie. AQL-monster handmatig geverifieerd.

De toleranties die wij hanteren:

Wat u krijgt als u bestelt

Wanneer uw klinknagels arriveren, krijgt u een volledig overzicht:

• Materiaalcertificaat – Chemische samenstelling en trekeigenschappen van de originele spoel. Herleidbaar tot het tochtnummer.
• Inspectieblad – Werkelijke afmetingen van 10 klinknagels uit uw partij. Niet ‘binnen de tolerantie’ – de werkelijke cijfers.
• Afwerkingscertificaat – Plaatdikte geverifieerd door XRF (indien van toepassing).
• Conformiteitsdocument – ​​Ondertekend door onze QA-manager, met een uniek batchnummer.

Kopieën bewaren wij vijf jaar. Die van jou moet je ook houden.

Drie vragen die we daadwerkelijk krijgen

Vraag: "Wat is het verschil tussen halfhol en half buisvormig?"

EEN: Niets. Ze zijn hetzelfde product. Twee namen voor dezelfde sluiting: een klinknagel met een ondiepe holte aan de staart. Sommige industrieën gebruiken de ene term, andere de andere. Wij maken beide.

Vraag: "Kan ik deze buitenshuis gebruiken?"

A: Ja, met de juiste afwerking. Voor buitentoepassingen adviseren wij:

• Roestvrijstalen (304 of 316) halfholle klinknagels met gepassiveerde afwerking voor permanente corrosieweerstand
• Verzinkt staal met geelchromaat voor 96 uur zoutsproeibestendigheid
• Aluminium met geanodiseerde afwerking voor lichtgewicht buitenmontages

Vraag: "Hoe kies ik de juiste looplengte?"

A: Looplengte = de dikte van uw materiaalstapel + 1,5–2,0 mm. Als u twee platen van 2 mm (totaal 4 mm) samenvoegt, kiest u een cilinderlengte van 5,5–6,0 mm. Te kort en de clinch is zwak. Te lang en de loop kreukt. Stuur ons uw materiaalstapel en wij adviseren u de exacte lengte.

Nuote Metals – Dongguan, China. ISO 9001:2015 gecertificeerd. Gratis monsters beschikbaar. Neem contact met ons op met uw specificaties. We reageren binnen 24 uur met de gereedschapskosten (indien van toepassing), de stukprijs en de levertijd.
