Gestempelde metalen componenten

De meeste stempelwinkels streven naar grote hoeveelheden eenvoudige sluitringen en beugels. Ze weigeren bestellingen met kleine radiussen, meerdere bochten of hoeveelheden onder de 50.000 stuks. Dat laat een gat open voor ontwerpers die precisie nodig hebbengestempelde metalen onderdelenmaar kan zich niet binden aan runs van miljoenen onderdelen of trage doorlooptijden van gereedschappen tolereren.

Nuote metalenvult dat gat. Wij zijn gespecialiseerd in gestempelde metalen componenten met complexe geometrieën, middelgrote tot lage volumes (5.000–200.000 stuks) en snelle prototyping. Deze pagina legt uit hoe we het doen, toont twee echte voorbeelden en geeft u de technische details die u nodig heeft om ons te evalueren.

Twee echte orders – beide elders afgewezen

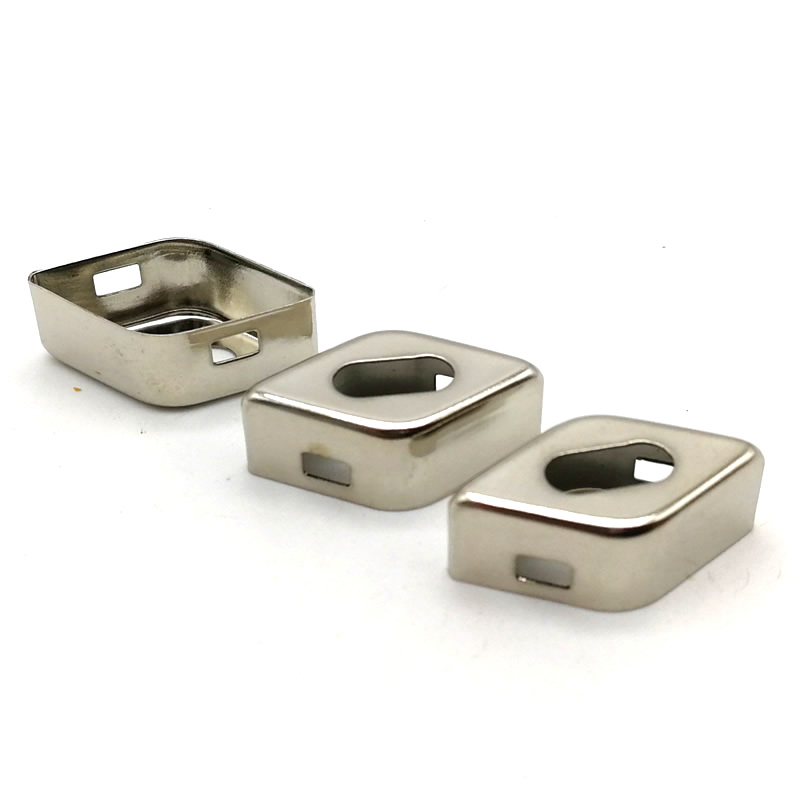

Batterijbehuizing voor medische apparaten (304 roestvrij staal, 0,5 mm dik)

Een medische startup ontwierp een draagbare sensor. De batterijbehuizing vereiste een diepgetrokken zak, vier doorboorde montagegaten binnen een positie van ± 0,05 mm en een 90 ° gebogen lipje met een binnenradius van 0,3 mm. Drie stempelleveranciers zeiden nee: de geometrie was te complex voor progressieve gereedschappen tegen redelijke kosten.

Wij zijn de uitdaging aangegaan. Met behulp van een transfermatrijs (niet progressief) produceerden we gestanste metalen onderdelen in batches van 8.000 stuks. Met de transfermatrijs konden we de zak in het ene station diep trekken, gaten in het volgende doorboren en de bodem vlak maken. We leverden de eerste monsters binnen 18 dagen. Na 50.000 stuks vertoonde de matrijs minimale slijtage. De klant heeft goedkeuring van de FDA gekregen en heeft twee keer opnieuw besteld.

Drone-motorsteun (5052 aluminium, 1,2 mm dik)

Een industriële dronefabrikant had lichtgewicht motorsteunen nodig met vier nauwkeurige verzinkingen en een complexe gevouwen arm. Het jaarlijkse volume bedroeg 15.000 stuks – te laag voor de meeste stempelhuizen, die minimaal 50.000 stuks wilden. De klant stond op het punt over te stappen op dure CNC-bewerking.

Nuote metalenciteerde een samengestelde matrijs voor vlakke kenmerken plus een eenvoudige buigbevestiging. Deze hybride aanpak kostte 40% minder dan CNC en leverde gestanste metalen componenten op in 1,2 minuten per onderdeel – langzamer dan progressief stansen, maar volkomen acceptabel voor 15.000 stuks. De klant bespaarde in het eerste jaar $18.000. Ze gebruiken nu onze gestempelde metalen componenten voor drie dronemodellen.

Wat maakt een gestempeld onderdeel ‘complex’?

Niet alle stempels zijn gelijk. We categoriseren complexiteit op basis van deze factoren:

Als uwgestempelde metalen onderdelenin de juiste kolom valt, heeft u de juiste leverancier gevonden.

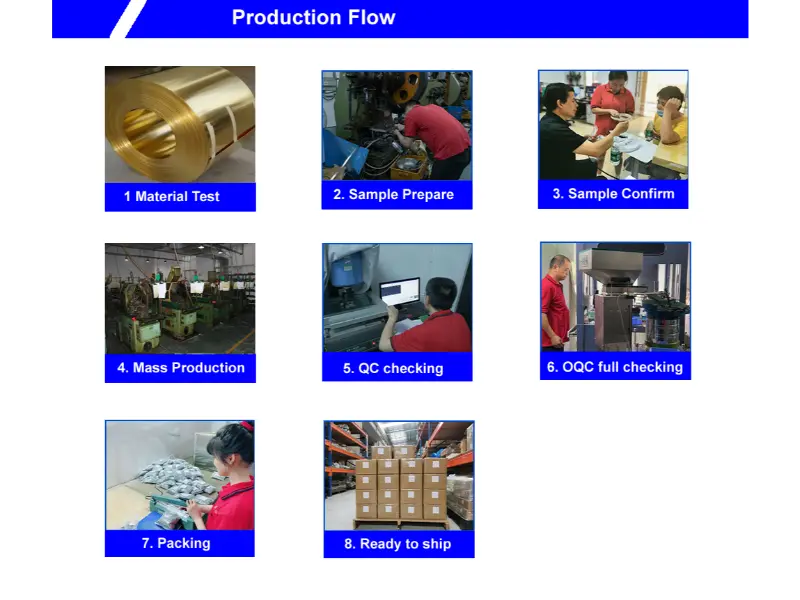

Van materiaal tot verzending

we volgen strikt de onderstaande tabel om te werken.

Ons proces voor bestellingen met een middelgroot volume en een hoge complexiteit

We dwingen niet elk onderdeel in een progressieve matrijs. In plaats daarvan stemmen we de gereedschapsstrategie af op uw volume en geometrie.

Gereedschapsopties die wij aanbieden

Progressieve sterft– Voor volumes boven 100.000 stuks met een gemiddelde complexiteit.

Overdracht sterft– Voor complexe dieptrekkingen of onderdelen die onafhankelijke stationbesturing vereisen. Onze transferpersen draaien 40–80 slagen per minuut, ideaal voor gestanste metalen onderdelen met moeilijke vormeigenschappen.

Verbinding sterft– Voor vlakke onderdelen met nauwe gattoleranties. Eén slag maakt en doorboort tegelijkertijd.

Hybride (matrijs + armatuur)– Voor onderdelen met eenvoudig stempelen gevolgd door handmatig of semi-handmatig buigen. Beste voor volumes onder de 20.000.

Doorlooptijden die u kunt verwachten

Voor de behuizing van de medische batterij hebben we een transfermatrijs gebruikt (22 dagen tot monsters). Voor de drone-mount hebben we hybride tooling gebruikt (9 dagen tot monsters).

Materialen die wij gewoonlijk verwerken

Voor elk van deze materialen hebben we een kleine voorraad rollen, zodat we batches vanaf 2.000 stuks kunnen produceren zonder vertragingen bij het vervangen van de rollen.

Kwaliteit zonder miljoenenstatistieken

We citeren Cpk niet voor elke dimensie. Bij middelgrote volumes focussen wij op praktische kwaliteit:

Eerste artikelinspectie– 100% van de afmetingen gemeten op 5 proefonderdelen.

Controles tijdens het proces– Elke 200 stuks voor kritische kenmerken (gatposities, buighoeken).

Laatste willekeurige steekproef– AQL 1.0 (II) volgens ANSI/ASQ Z1.4.

Elke zending vangestempelde metalen onderdelenbevat een dimensionaal rapport met daadwerkelijk gemeten waarden. Geen generiek “certificaat van overeenstemming” zonder data.

Certificeringen die wij bezitten:ISO9001:2015. Voor alle materialen worden RoHS- en REACH-verklaringen verstrekt.

Transparant beleid voor gestempelde componenten

Prototyping– Wij bieden zacht gereedschap (aluminium of zachtstalen matrijzen) voor volumes onder de 1.000 stuks. Levertijd: 7-10 dagen.

Voorbeeldbeleid– 20 gratis stuks uit productiegereedschap (klant betaalt verzendkosten).

Minimale bestelling– 2.000 stuks voor samengestelde/hybride gereedschappen; 5.000 voor overdracht/progressief.

Eigendom van gereedschap– Je bent eigenaar van het gereedschap. Wij bewaren het 5 jaar gratis.

NRE-kosten– Gereedschappen vermelden wij afzonderlijk van de stukprijs. Geen verborgen opstartkosten.

Luister naar de stem van onze klanten

Vragen die wij regelmatig beantwoorden

Vraag 1: Ik heb gestempelde metalen onderdelen nodig met een zeer kleine buigradius aan de binnenkant (0,3 mm) in roestvrij staal van 1 mm. Lukt het jou zonder te kraken?

A: Ja, maar we moeten het proces aanpassen. Bij standaard luchtbuigen zullen de buitenste vezels barsten. We gebruiken een bedachte buigmethode: de pons perst het materiaal in een voorgesneden groef, waardoor de binnenradius wordt samengedrukt. Dit maakt een binnenradius van slechts 0,3 mm mogelijk in roestvrij staal 304. De wisselwerking is een hoger tonnage (voegt 30-50% toe aan de persbelasting) en een iets langzamere cyclustijd. Voor de medische behuizing hierboven hebben we gebogen bochten gebruikt om een ​​straal van 0,3 mm te bereiken. Stuur ons uw tekening voor een haalbaarheidscheck.

Vraag 2: Hoe ga je om met gestempelde metalen onderdelen met een zeer kleine gatdiameter (0,5 mm) in messing van 0,8 mm dik?

A: Voor kleine gaten zijn hardmetalen ponsen en geleide stripplaten nodig. Voor gaten van 0,5 mm is de ponsdiameter kleiner dan de materiaaldikte – dat betekent een doorboring met een hoog risico. We gebruiken een tweestapsmethode: eerst creëert een kleinere pilotpons (0,3 mm) een geleider, en vervolgens opent een ruimpons deze tot 0,5 mm. We verlagen ook de perssnelheid tot 120 SPM. Ons succespercentage (geen ponsbreuk) is 99,2% voor gaten tot 0,5 mm. Voor gaten kleiner dan 0,5 mm raden wij chemisch etsen aan in plaats van stempelen.

Vraag een haalbaarheidsonderzoek aan

Stuur ons een 3D-model of een gedetailleerde tekening van uw gestanste metalen onderdelen. Wij antwoorden binnen 24 uur met:

• Gereedschapsaanbeveling (matrijstype)
• Geschatte gereedschapskosten en doorlooptijd
• Stukprijs voor uw jaarvolume
• Voorbeeld van doorlooptijd van onderdelen

ContactNuote metalenVandaag. Geen verplichting, geen druk – alleen een eerlijke technische beoordeling.
