Gestempelde metalen onderdelen

In de moderne productie bieden weinig processen de snelheid, consistentie en kosteneffectiviteit van metaalstansen. Wanneer kant-en-klare componenten niet aan de unieke ontwerpvereisten kunnen voldoen, bieden op maat gemaakte metalen onderdelen de exacte geometrie, het materiaal en de prestatiekenmerken die nodig zijn voor bedrijfskritische assemblages.

Nuote metalenlevert al meer dan tien jaar stempeloplossingen van technische kwaliteit. Onze op maat gestempelde metalen onderdelen bedienen industrieën zoals de automobielsector, de elektronica, medische apparatuur, hernieuwbare energie en industriële apparatuur, waar precisie en herhaalbaarheid niet onderhandelbaar zijn.

Wat zijn op maat gemaakte metalen onderdelen?

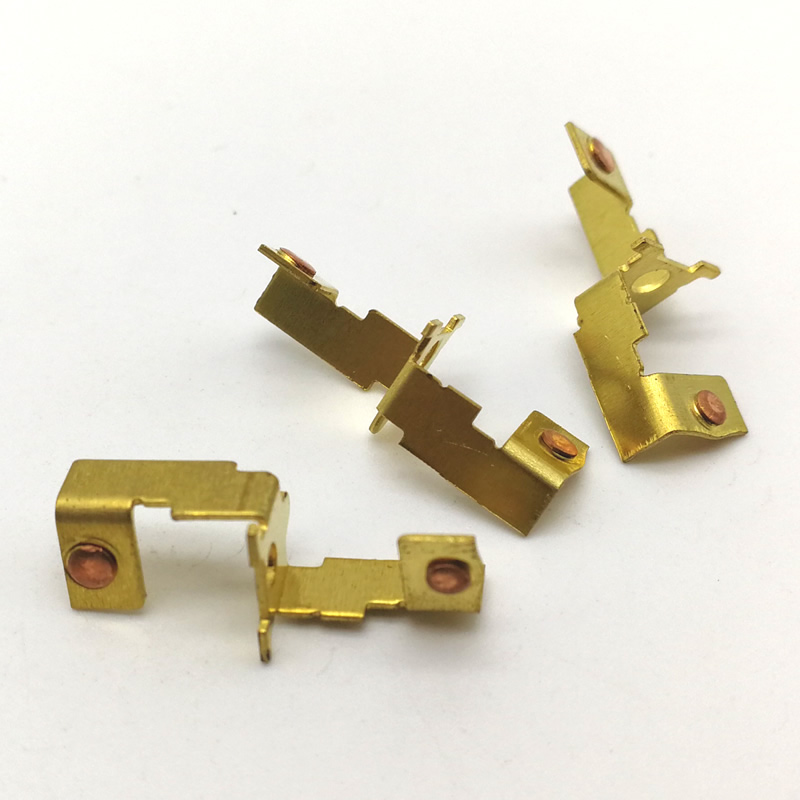

Op maat gestempelde metalen onderdelen zijn componenten die worden geproduceerd door een metalen spoel of blanco vel door een stempelpers te voeren die is uitgerust met op maat gemaakte matrijzen. De pers oefent grote kracht uit om het metaal in een voltooide vorm te snijden, buigen, vormen of doorboren, vaak in een enkele slag of in een progressieve reeks.

In tegenstelling tot standaard catalogusonderdelen zijn op maat gemaakte metalen onderdelen ontworpen volgens klantspecificaties, waaronder:

Unieke gatenpatronen, sleuven of uitsparingen

Specifieke buighoeken en stralen

Nauwe maattoleranties (tot ±0,05 mm)

Speciale oppervlakteafwerkingen of coatings

Productie in grote volumes met constante kwaliteit

Waarom kiezen voor Nuote Metals voor op maat gemaakte metalen onderdelen?

Technische ervaring in verschillende sectoren

Nuote metalenbrengt meer dan tien jaar praktijkervaring met stempelen met zich mee. Ons engineeringteam werkt samen met klanten van prototype tot productie en biedt Design for Manufacturability (DFM)-feedback om de gereedschapskosten te verlagen en de prestaties van onderdelen te verbeteren.

Eigen gereedschap en matrijzenbouw

Wij ontwerpen en vervaardigen onze eigen stempelmatrijzen. Deze verticale integratie maakt snellere doorlooptijden, lagere gereedschapskosten en volledige controle over de kwaliteit van op maat gemaakte metalen onderdelen mogelijk.

Flexibele productievolumes

Prototype-oplages: 50–1.000 stuks

Productie in kleine volumes: 10.000–50.000 stuks

Productie in grote volumes: 10.000–1.000.000+ stuks

Technische mogelijkheden voor op maat gemaakte metalen onderdelen

Nuote metalenexploiteert een moderne stempelfaciliteit met persen variërend van 25 ton tot 200 ton. Hieronder vindt u een gedetailleerd overzicht van onze mogelijkheden.

Materiaal opties

Stempelprocessen beschikbaar

Maattoleranties voor op maat gemaakte metalen onderdelen

Nuote metalenkent nauwe toleranties op basis van materiaaldikte en onderdeelgeometrie.

Maximale onderdeelafmetingen

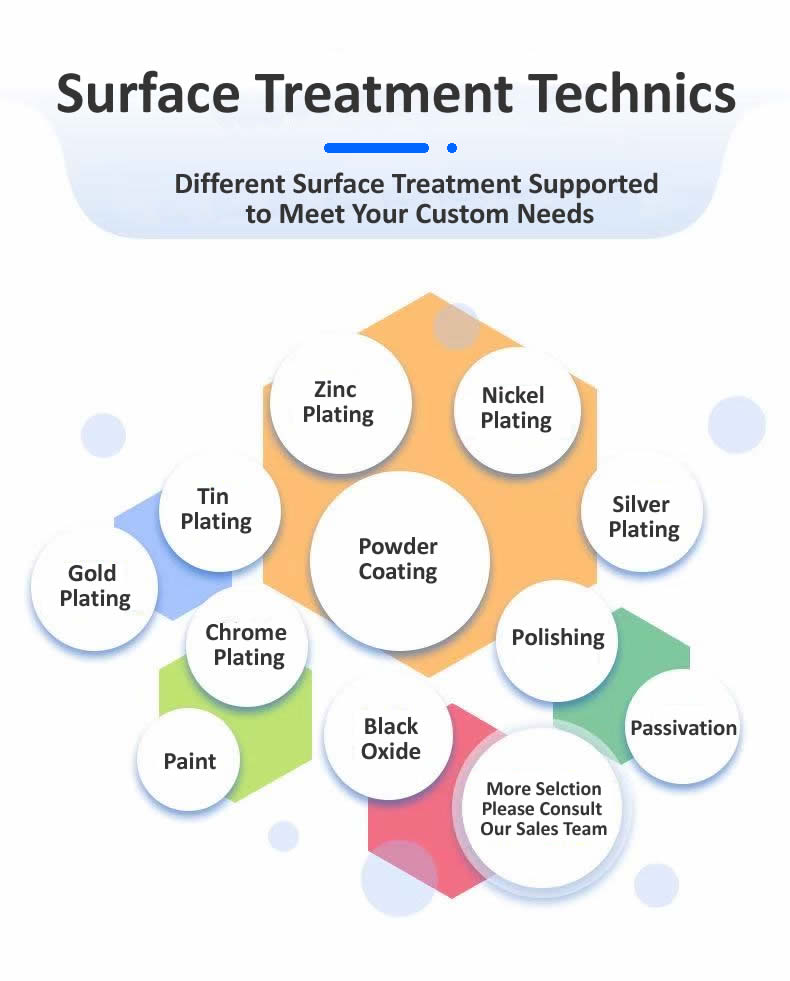

Oppervlakteafwerkingen en secundaire bewerkingen

Veel op maat gemaakte gestempelde metalen onderdelen vereisen nastempelbehandelingen.Nuote metalenbiedt interne en partnerdiensten.

Plateren en coaten

Verzinken – Gele, blauwe of heldere passivatie

Vernikkelen – Matte of heldere afwerking

Vertinnen – Soldeerbaarheid en corrosiebescherming

Poedercoating – RAL-kleuropties, dikte 60–120 µm

Anodiseren – Aluminium onderdelen, helder of kleur (Type II)

Zwart oxide – Stalen onderdelen voor milde corrosiebestendigheid en antireflectie

Mechanische secundaire bewerkingen

Tappen en draadsnijden (doorgaande of blinde gaten)

Ontbramen en randafwerking

Klinknagels en hardware-inbrenging (moeren, tapeinden, afstandhouders)

Lassen (punt, projectie of laser)

Warmtebehandeling (spanningsverlichtend, gloeien)

Toepassingen van op maat gestempelde metalen onderdelen

Nuote metalenlevert op maat gestempelde metalen onderdelen aan diverse industrieën. Hieronder vindt u representatieve voorbeelden.

Auto- en elektrische voertuigen

Connectoren voor accupolen

Montagebeugels voor sensoren en besturingseenheden

Componenten van het HVAC-systeem

Verstevigingen van het zitframe

Schildblikken voor EMI/RFI-bescherming

Elektronica en Telecommunicatie

RF-afschermende covers en frames

Koellichamen voor vermogenshalfgeleiders

Batterijcontacten en veerklemmen

Chassis en interne beugels voor servers

Connectorbehuizingen (afgeschermd)

Medische apparaten

Onderdelen van chirurgische instrumenten

Implanteerbare apparaatbehuizingen (met gecertificeerde materialen)

Beugels voor diagnostische apparatuur

Inzetstukken voor sterilisatietrays

Orthopedische hardware-blanco's

Hernieuwbare energie

Montageclips voor zonnepanelen en railconnectoren

Omvormerchassis en interne beugels

Sensorbevestigingen voor windturbines

Busbars voor batterij-energieopslagsysteem

Industriële apparatuur

Pomp- en klepcomponenten

Versnellingsbakshims en afstandhouders

Gidsen voor transportsysteem

Behuizingen voor besturingspanelen

Pneumatische spruitstukplaten

Kwaliteitsgarantie voor op maat gemaakte metalen onderdelen – EEAT in de praktijk

Nuote metalenhoudt zich aan de EEAT-principes van Google via gedocumenteerde processen, gecertificeerde expertise en transparante kwaliteitsrapportage.

Ervaring met het ontwerpen van gereedschappen

Onze gereedschapsingenieurs hebben gemiddeld 15 jaar ervaring in het ontwerpen van matrijzen. We gebruiken CAD/CAM-software (SolidWorks, AutoCAD) om de stempelsequenties te simuleren voordat het staal wordt gesneden, waardoor het aantal proefruns tot 40% wordt verminderd.

Expertise in procesbeheersing

Eerste artikelinspectie (FAI) – Volledig dimensionaal rapport volgens ASME Y14.5

SPC-monitoring – Kritieke afmetingen worden bijgehouden tijdens productieruns

Traceerbaarheid van materialen – Voor elke batch spoel worden fabriekscertificaten bewaard

Meten tijdens het proces – Geharde go/no-go-armaturen voor onderdelen met een groot volume

Gezaghebbendheid door certificering

ISO 9001:2015 – Kwaliteitsmanagementsysteem

IATF 16949 – Automotive-kwaliteitsnorm (beschikbaar op aanvraag)

RoHS & REACH – Conformiteitsdocumentatie voor alle materialen

Rapportage over conflictmineralen – Beschikbaar voor klantvereisten

Vertrouwen door transparantie

Voor elke zending op maat gestempelde metalen onderdelen biedt Nuote Metals:

Certificaat van overeenstemming (CoC)

Dimensionaal inspectierapport (met meetwaarden)

Materiaalcertificering (molentestrapport)

Foto's van representatieve onderdelen

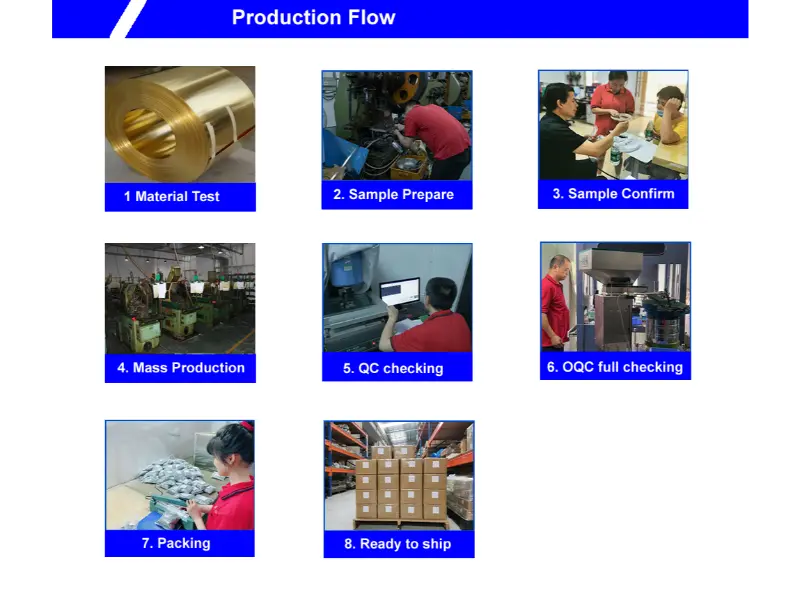

Het op maat gemaakte proces van gestempelde metalen onderdelen bij Nuote metalen

Van concept tot oplevering, onze workflow zorgt voor voorspelbaarheid en kwaliteit.

Stap 1 – Ontwerp en DFM-beoordeling

Klant levert 2D-tekening of 3D-model (STEP, IGES of PDF)

Onze ingenieurs beoordelen toleranties, radii en materiaalkeuze

DFM-rapport wordt binnen 2 tot 3 werkdagen verzonden

Stap 2 – Gereedschapsfabricage

Selectie gereedschapsstaal (D2, A2 of hardmetaal voor grote volumes)

CNC-bewerking van matrijsplaten, ponsen en strippers

Uitproberen van monstermateriaal – eerste onderdelen geproduceerd

Stap 3 – Bemonstering en goedkeuring

Er worden maximaal 20 proefstukken geleverd zonder extra kosten (voor goedgekeurd gereedschap)

Klant inspecteert en keurt afmetingen goed

Eventuele ontwerpaanpassingen die vóór de productie zijn aangebracht

Stap 4 – Productie en kwaliteitscontrole

Volledige productierun volgens PO-hoeveelheid

In-procesinspecties met gedefinieerde intervallen (elke 500–2000 stuks)

Definitieve willekeurige steekproef per AQL (ANSI/ASQ Z1.4)

Stap 5 – Afwerking en verzending

Secundaire bewerkingen uitgevoerd (plating, tappen, enz.)

Verpakken volgens klantspecificatie (bulk, tray, rol of zak)

Verzending met volledige documentatie

Veelgestelde vragen over op maat gemaakte metalen onderdelen

Hieronder vindt u de meest voorkomende technische vragen die Nuote Metals heeft ontvangen met betrekking tot op maat gemaakte metalen onderdelen.

Vraag 1: Wat is de typische doorlooptijd voor gereedschappen en eerste monsters van op maat gemaakte metalen onderdelen?

A: Doorlooptijden zijn afhankelijk van de complexiteit van de onderdelen en de gereedschapsvereisten. Voor eenvoudige, op maat gemaakte metalen onderdelen met stans- of doorsteekgereedschappen met één handeling (samengestelde matrijs) duurt de fabricage van het gereedschap doorgaans 15 tot 20 werkdagen. De eerste monsters zijn 3 tot 5 dagen na voltooiing van het gereedschap beschikbaar. Voor complexe, op maat gemaakte metalen onderdelen die progressieve matrijzen vereisen met meerdere stations (buigen, tekenen, munten), varieert de doorlooptijd van het gereedschap van 25 tot 40 werkdagen. Nuote Metals biedt versnelde gereedschappen tegen een extra vergoeding. Neem contact op met ons technische team met uw onderdeeltekening voor een specifieke tijdlijn. Prototypegereedschap (zacht gereedschap met aluminium of zacht staal) kan in 7 tot 10 dagen worden geproduceerd voor validatieruns met een laag volume voordat wordt overgegaan op gereedschapsstaal van productiekwaliteit.

Vraag 2: Wat is de minimale bestelhoeveelheid (MOQ) voor op maat gemaakte metalen onderdelen? Kunt u kleine prototyperuns uitvoeren?

A: Ja, Nuote Metals ondersteunt zowel prototyping in kleine volumes als productie in grote volumes. Voor op maat gestempelde metalen onderdelen die nieuw speciaal gereedschap vereisen, bedraagt ​​onze typische MOQ 5.000–10.000 stuks om de gereedschapskosten af ​​te schrijven. Voor prototyping of proefruns bieden we echter flexibele hoeveelheden aan van slechts 50 tot 500 stuks met behulp van tijdelijk zacht gereedschap of zelfs lasersnijden (voor vlakke onderdelen zonder buigen). Voor eenvoudige, op maat gemaakte metalen onderdelen die kunnen worden geproduceerd met behulp van onze bestaande standaard gereedschapsbibliotheek (bijvoorbeeld gewone sluitringen, eenvoudige beugels), is er geen minimumverkoopprijs: we accepteren bestellingen vanaf 100 stuks. Stuur uw tekening in voor een offerte op maat. Daarnaast bieden wij een voorbeeldprogramma aan: na goedkeuring van het gereedschap stellen wij maximaal 20 proefstukken gratis ter beschikking (de klant betaalt de verzendkosten).

Vraag 3: Hoe zorg ik ervoor dat mijn op maat gestempelde metalen onderdelen zo min mogelijk bramen en scherpe randen hebben? Wat zijn uw standaard ontbraammethoden?

A: Braambeheersing is een kritische kwaliteitsparameter voor op maat gemaakte metalen onderdelen, vooral wanneer onderdelen worden gehanteerd of geassembleerd met bedrading. Nuote Metals pakt bramen aan via drie benaderingen. Ten eerste optimaliseren we de matrijsspeling. Voor elke materiaaldikte handhaven we een spleet-tot-matrijsafstand van 5-10% per zijde, waardoor braamvorming bij de bron wordt geminimaliseerd. Ten tweede voeren we voor de meeste op maat gemaakte gestempelde metalen onderdelen mechanisch ontbramen uit met behulp van een trilcilinder met keramische of plastic media, waardoor een uniforme straal van 0,05–0,15 mm ontstaat. Ten derde bieden we voor onderdelen waarbij extreem scherpe randen moeten worden verwijderd (bijvoorbeeld medische of elektronische toepassingen) handontbramen of thermisch ontbramen aan. Onze standaard braamhoogtelimiet is ≤0,1 mm voor materiaaldikte boven 1 mm, en ≤0,05 mm voor materiaal onder 1 mm. Als uw toepassing braamvrije randen vereist (bijvoorbeeld voor huidcontact of draadisolatie), geef dan op uw tekening “geen scherpe randen” of “randradius 0,1 mm” aan, dan passen wij ons proces hierop aan.

Vraag 4: Welke informatie moet ik verstrekken om een ​​nauwkeurige offerte te krijgen voor op maat gemaakte gestempelde metalen onderdelen?

A: Om een ​​nauwkeurige prijsopgave te kunnen geven voor op maat gemaakte metalen onderdelen, heeft Nuote Metals de volgende minimale informatie nodig. Eerst een 2D-tekening (PDF) of 3D-model (STEP, IGES of SolidWorks) met gespecificeerde afmetingen, toleranties en materiaal. Ten tweede, het materiaaltype en de dikte. Als u niet zeker bent, beschrijf dan de toepassing (bijvoorbeeld “corrosiebestendig, vergelijkbaar met roestvrij staal 304, 1,5 mm”). Ten derde hangt de geschatte jaarlijkse afschrijving van de gereedschapskosten of de bestelhoeveelheid sterk af van het volume. Ten vierde, eventuele vereisten voor oppervlakteafwerking of secundaire bewerking (plating, tappen, warmtebehandeling). Ten vijfde: alle kenmerken die van cruciaal belang zijn voor de kwaliteit (bijv. “gatdiameter moet ±0,05 mm behouden” of “vlakheid is cruciaal”). Met deze informatie verstrekt Nuote Metals doorgaans binnen 24 uur een budgetofferte en binnen 3 tot 5 werkdagen een vaste offerte met uitsplitsing van de gereedschappen. Voor eenvoudige, op maat gemaakte metalen onderdelen kunnen we een handschets of een duidelijke foto met afmetingen citeren.

Waarom samenwerken met Nuote Metals voor op maat gemaakte metalen onderdelen?

Het kiezen van de juiste stempelpartner zorgt voor maatconsistentie, kostenbeheersing en betrouwbaarheid van de toeleveringsketen. Nuote Metals biedt:

Technische ondersteuning – DFM-analyse vóór tooling

In-house tooling – Geen vertragingen bij outsourcing of kwaliteitsverrassingen

Materiaalflexibiliteit – Meer dan 20 legeringen op voorraad

Geen MOQ voor eenvoudige onderdelen – gebruik van bestaande gereedschapsbibliotheek

Snelle monstername – 20 gratis monsters met goedgekeurd gereedschap

Wereldwijde verzending – Lucht of zee naar Noord-Amerika, Europa, Azië en daarbuiten

Volledige traceerbaarheid – Materiaalcertificaten en inspectierapporten bij elke verzending

ContactNuote metalenvandaag nog om uw tekening te uploaden of uw op maat gemaakte project met gestempelde metalen onderdelen te bespreken.
