Stempelen van kleine onderdelen

In de wereld van het vormen van metaal biedt formaat unieke uitdagingen. Voor het stempelen van kleine onderdelen (componenten die slechts een paar millimeter in doorsnee zijn of fracties van een gram wegen) zijn gespecialiseerde apparatuur, gereedschappen en procescontrole vereist. Een kleine braam of een maatverschuiving van 0,02 mm kan een hele batch onbruikbaar maken.

Nuote metalenheeft speciale productielijnen speciaal voorkleine onderdelen stempelen. Onze persen, voedingen en matrijzen zijn geoptimaliseerd voor miniatuurcomponenten die worden gebruikt in elektronica, medische apparatuur, uurwerken en precisie-automobielsystemen. Wij produceren kleine onderdelen met snelheden tot 1200 slagen per minuut, met toleranties van ±0,01 mm.

Wat zijn kleine onderdelen stempelen?

Stempelen van kleine onderdelenzijn metalen onderdelen die doorgaans worden gekenmerkt door:

Maximale afmeting – Minder dan 30 mm in elke richting

Materiaaldikte – Meestal 0,1 mm tot 1,5 mm

Gewicht – Vaak minder dan 5 gram

Complexiteit – Kan meerdere bochten, doorboorde gaten, reliëfkenmerken of gemunte oppervlakken omvatten

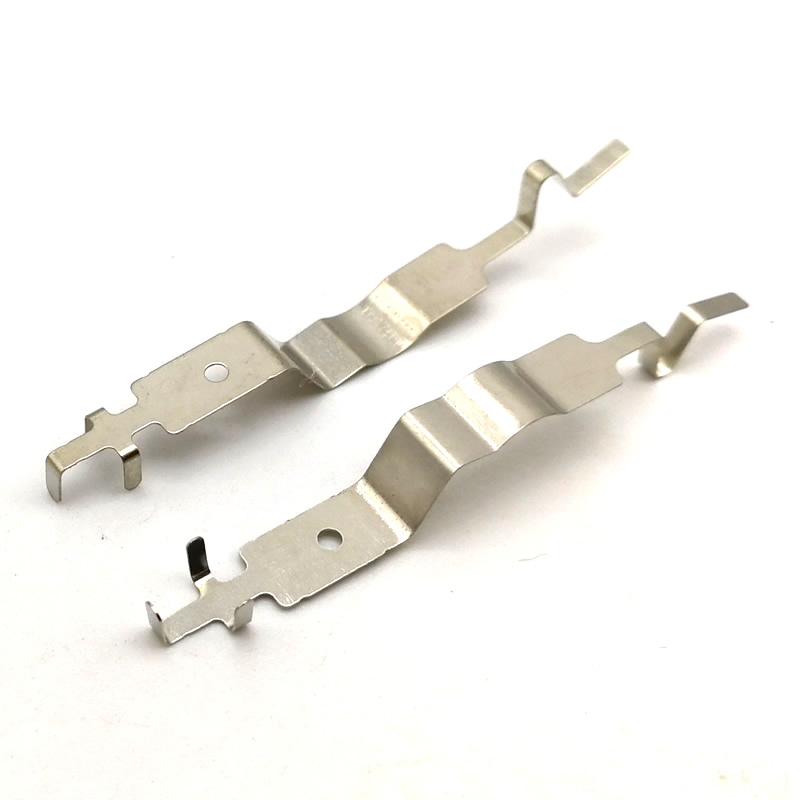

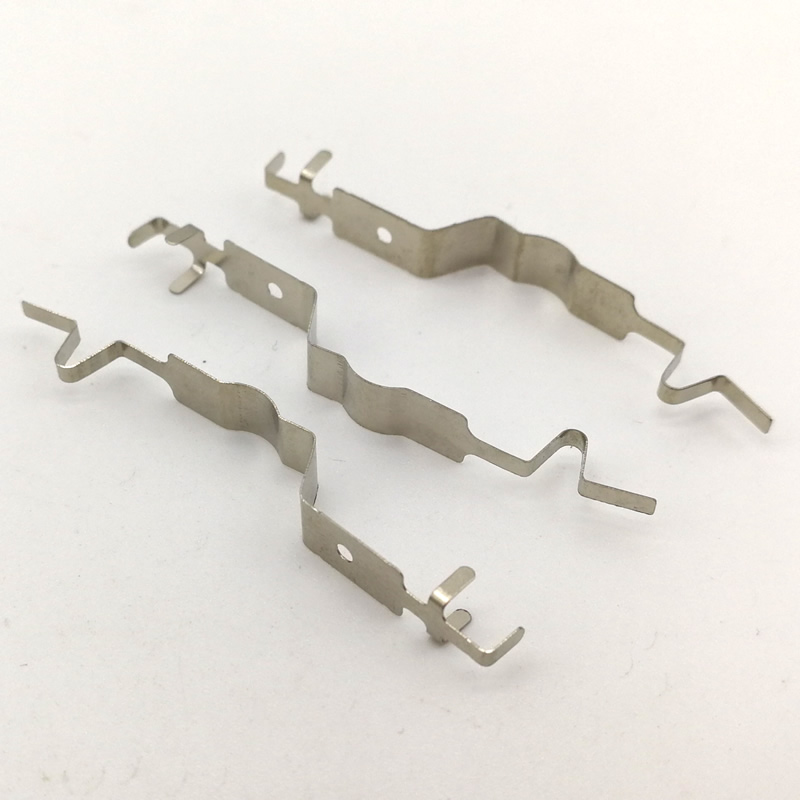

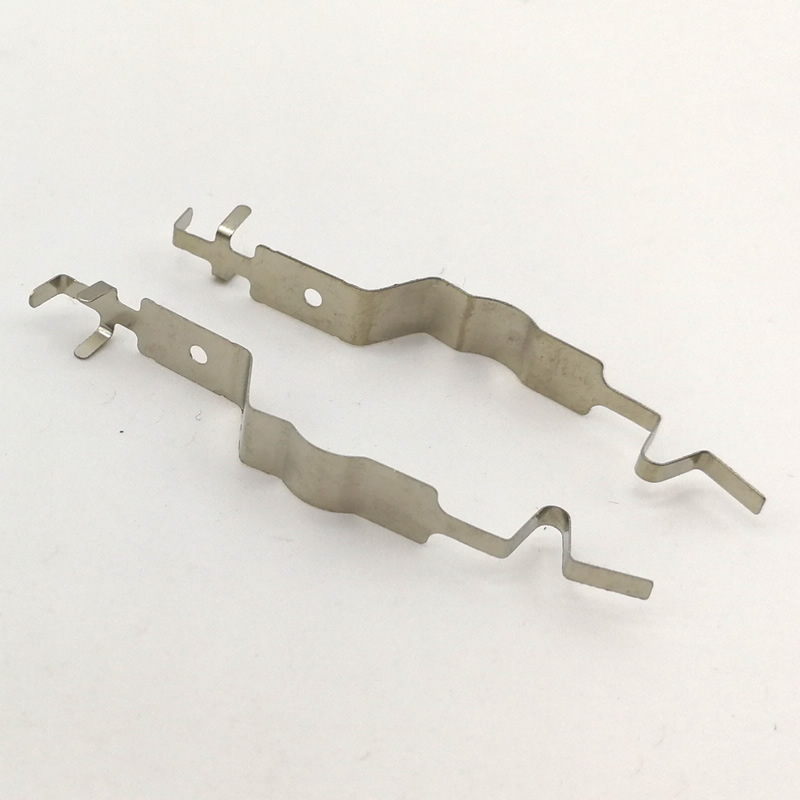

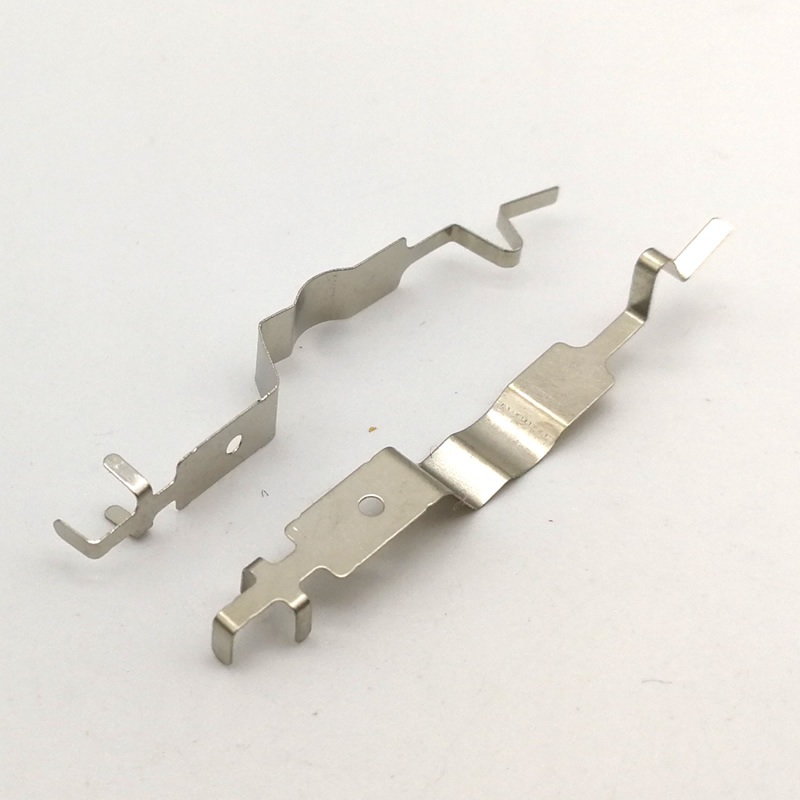

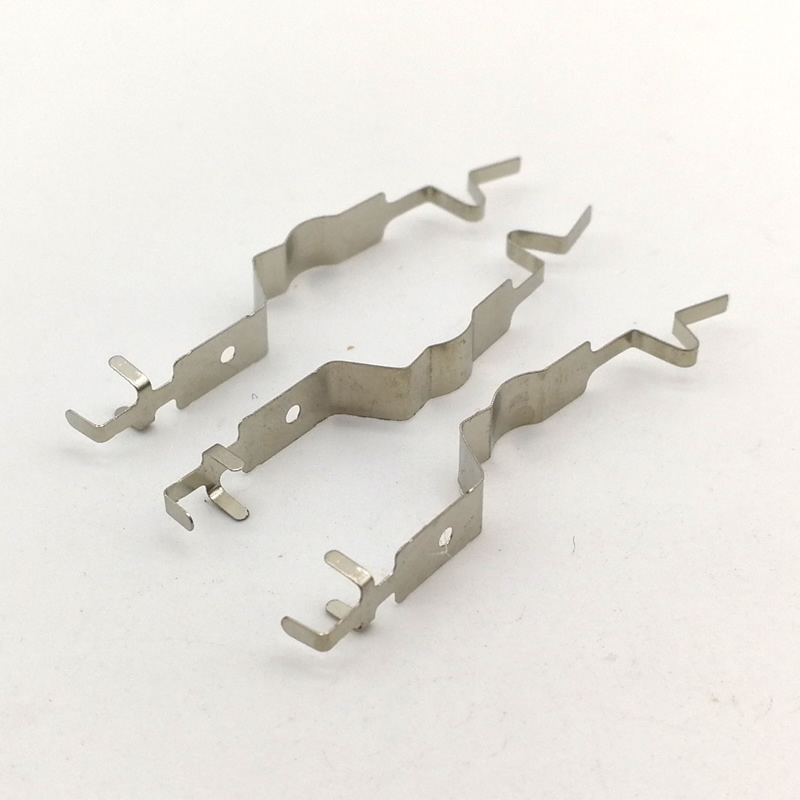

Voorbeelden van het stempelen van kleine onderdelen zijn connectorpennen, veercontacten, schildafdekkingen, batterijpolen, horlogeschakels, sensorbeugels en tips voor chirurgische instrumenten.

De economie vangestempelde onderdelenzijn uniek. Hoewel de stukprijs laag is, is het gereedschap compact (veel holtes per matrijs) en zijn de kwaliteitseisen uitzonderlijk hoog. Nuote Metals heeft het proces verfijnd om betrouwbaarheid op grote schaal te leveren.

Waarom kiezen voor Nuote Metals voor het stempelen van kleine onderdelen?

Gespecialiseerde persen voor kleine onderdelen

Standaard stempelpersen zijn daar niet ideaal vooronderdelen stempelen. Nuote Metals exploiteert hogesnelheidsprecisiepersen met:

Korte slaglengtes – 10 mm tot 30 mm (verkort de luchttijd, verhoogt de SPM)

Trillingsgedempte frames – Behoudt de matrijsuitlijning bij hoge snelheden

Servovoedingen met een nauwkeurigheid van ±0,02 mm – essentieel voor dunne, smalle spoel

In-matrijssensoren – Detecteer invoerfouten, uitwerpen van onderdelen en gereedschapsslijtage

Gereedschap ontworpen voor miniatuurfuncties

Onze sterft voorkleine onderdelen stempelengebruik:

Micro-geslepen hardmetalen ponsen – Diameters zo klein als 0,3 mm

Wisselplaten van wolfraamcarbide – Bestand tegen hoge cyclusslijtage

Positieve uitwerping van onderdelen – Lucht- of veerpennen voorkomen vastkleven

Optische verificatiestations – In-die camera's voor kritische afmetingen

Cleanroom- en verwerkingsprotocollen

Kleine onderdelen gaan gemakkelijk verloren of worden vervuild.Nuote metalenhandhaaft:

Speciale verpakkingslijnen voor kleine onderdelen – antistatische trays, tape-and-reel of op maat gemaakte zakken

Magnetische en vibrerende feeders – Voor geautomatiseerd tellen en verpakken

100% visuele inspectie – Vergroot voor oppervlaktedefecten die onzichtbaar zijn voor het blote oog

Bekijk de video om te zien hoe we stempelonderdelen maken

Technische specificaties voor het stempelen van kleine onderdelen

Materiaalopties

Dimensionale mogelijkheden voor het stempelen van kleine onderdelen

Nuote metalenbereikt de volgende toleranties opkleine onderdelen stempelen.

Productiesnelheden en volumes

Opmerking:kleine onderdelen stempelenbij lagere volumes kan het zuiniger zijn met lasersnijden of chemisch etsen.Nuote metalengeeft procesadviezen op offertebasis.

Typische matrijsconfiguraties voor het stempelen van kleine onderdelen

Wijmaakt gebruik van matrijzen met meerdere rijen voor grote volumesonderdelen stempelen, waardoor stripverspilling wordt verminderd en de productie per persslag wordt verhoogd.

Toepassingen van het stempelen van kleine onderdelen

Nuote metalenbenodigdhedenklein onderdeel stempelennaar industrieën waar precisie op miniatuurschaal van cruciaal belang is.

Elektronica en connectoren

USB- en HDMI-connectorpinnen (messing of fosforbrons)

Contacten simkaarthouder (roestvrij staal, vernikkeld)

Batterijveercontacten voor wearables

Afschermvingers en aardklemmen (berylliumkoper)

Leadframes voor sensoren en LED's

Medische apparaten

Onderdelen voor chirurgische nietmachine, aambeeld en cartridge

Tandheelkundige gereedschapspunten (roestvrij, scherpe randen)

Implanteerbare apparaatconnectoren (titanium of 316L roestvrij staal)

Borgringen voor de katheternaaf

Diagnoseteststripcontacten (verguld)

Automobiel en EV

Zekeringkastklemmen (vertind messing)

Kabelboomclips (verenstaal)

Sensormontagebeugels (dun roestvrij)

Contactbladen voor oplaadpoort

Batterijmanagementsysteemrails (klein formaat)

Horlogemakerij en micromechanica

Tandwieltreinbruggen (messing)

Met de hand ingestelde stelen (gestempelde plano's voor verdere bewerking)

Kastveerclips

Afstandsringen voor beweging

Consumentenproducten

Oplaadcontacten voor oordopjes (verguld roestvrij)

Drone motor montageplaten (aluminium)

Batterijpolen van de afstandsbediening

Ritsschuifregelaars en treklipjes (klein gestempeld staal)

Gespcomponenten voor rugzakken

Kwaliteitsborging voor het stempelen van kleine onderdelen – EEAT in de praktijk

Nuote metalenhanteert gespecialiseerde kwaliteitsprotocollen voor miniatuurcomponenten.

Ervaring met microtooling

Onze gereedschapmakers hebben tientallen jaren ervaring met het slijpen van ponsen met een diameter van slechts 0,3 mm. We gebruiken draadvonken en malslijpen om een ​​matrijsspeling van 5-8% per zijde te bereiken – cruciaal voor het schoon knippen van dunne materialen zonder bramen.

Expertise in inspectie met hoge vergroting

Standaard meetgereedschappen zijn onvoldoende voor het stempelen van kleine onderdelen. Nuote Metals gebruikt:

Visiemeetsystemen – 100x vergroting met submicronresolutie

Keyence lasermicrometers – Contactloze meting met 1.000 metingen/seconde

Rasterelektronenmicroscopie (SEM) – voor foutanalyse en randkwaliteitverificatie (indien nodig uitbesteed)

Gezaghebbendheid door industriestandaarden

Onskleine onderdelen stempelenvoldoen aan:

ISO 9001:2015 – Kwaliteitsmanagement

IPC-610 – Acceptatie van elektronische assemblages (voor connector- en contactonderdelen)

RoHS & REACH – Materiaalconformiteit voor elektronica

IATF 16949 – Automotive-kwaliteit (beschikbaar voor kleine auto-onderdelen)

Vertrouwen door 100% geautomatiseerde inspectie

Voor het kritisch stempelen van kleine onderdelen,Nuote metalenimplementeert:

In-die optische sensoren – Controleer de aanwezigheid van onderdelen en de basisgeometrie bij 1.200 SPM

Visiesortering na het stempelen – Weigert onderdelen met maat- of oppervlaktedefecten

Tape-and-reel met geautomatiseerd tellen – Garandeert exacte hoeveelheden zonder stukken te missen

Veelvoorkomende uitdagingen bij het stempelen van kleine onderdelen en hoe Nuote Metals deze oplost

Veelgestelde vragen over het stempelen van kleine onderdelen

Hieronder vindt u de meest voorkomende technische vragen die wij ontvangenons met betrekking totonderdelen stempelen.

Vraag 1: Wat is de kleinste maat voor het stempelen van kleine onderdelen die Nuote Metals kan produceren?

A: Nuote Metals heeft kleine onderdelen geproduceerd met een lengte van slechts 0,8 mm en een breedte van 0,3 mm, met een materiaaldikte van 0,1 mm. Het praktische minimum hangt af van de complexiteit van de functies. Voor een eenvoudige platte sluitring of contactkussen kunnen we onderdelen tot een diameter van 0,5 mm stempelen met behulp van hardmetalen gereedschap en hogesnelheidspersen. Voor onderdelen waarvoor gaten nodig zijn, is de minimale gatdiameter 0,2 mm (materiaaldikte ≤0,15 mm). Voor onderdelen met bochten of gevormde kenmerken is de minimale onderdeelgrootte ongeveer 1,5 mm in elke afmeting om ruimte voor het gereedschap mogelijk te maken. Als uw kleine onderdelen kleiner zijn dan deze limieten, kan Nuote Metals alternatieve processen aanbevelen, zoals fotochemisch etsen (PCM) of lasermicrobewerking. We moedigen u aan om uw tekening in te dienen voor een haalbaarheidsonderzoek. Onze ingenieurs zullen u adviseren of stempelen technisch en economisch haalbaar is.

Vraag 2: Hoe controleert Nuote Metals bramen bij het stansen van kleine onderdelen, vooral wanneer onderdelen worden gehanteerd of in contact komen met gevoelige componenten?

A: Braambeheersing is kwaliteitszorg nummer één bij het stansen van kleine onderdelen.Nuote metalenhanteert een aanpak op drie niveaus. Ten eerste geoptimaliseerde matrijsspeling: voor dunne materialen (minder dan 0,3 mm) handhaven we een speling tussen matrijs en matrijs van slechts 3-5% per zijde, wat de braamvorming dramatisch vermindert, maar hardmetalen ponsen vereist om slijtage te voorkomen. Ten tweede, scherp onderhoud van het gereedschap: we houden het aantal ponsslagen bij en vervangen of slijpen de ponsen elke 500.000 tot 2.000.000 slagen, afhankelijk van de abrasiviteit van het materiaal. Ten derde, secundair ontbramen voor het kritisch stansen van kleine onderdelen: we bieden vibrerend tuimelen met keramische of plastic media, wat een uniforme randradius van 0,01–0,03 mm produceert en bramen verwijdert tot een hoogte van ≤ 0,01 mm. Voor onderdelen die geen enkele waarneembare braam verdragen (bijvoorbeeld medische mesjes of elektrische contacten die geen krassen mogen maken op de pasoppervlakken), bieden wij elektrolytisch polijsten (voor roestvrij staal) of micro-schuren. Geef uw maximaal toegestane braamhoogte op de tekening aan, en Nuote Metals selecteert het juiste proces.

Vraag 3: Wat is de typische doorlooptijd voor het bewerken en eerste monsters van het stempelen van kleine onderdelen?

A: Doorlooptijden voorkleine onderdelen stempelenafhankelijk van de complexiteit van het onderdeel en de matrijsconstructie. Voor eenvoudige platte onderdelen (sluitringen, clips, terminals) die gebruik kunnen maken van matrijzen met meerdere rijen met 2-4 stations, levert Nuote Metals doorgaans de eerste monsters binnen 15-20 werkdagen na goedkeuring van de tekening. Voor het complexe stempelen van kleine onderdelen met meerdere buigingen, munt- en doorsteekfuncties waarvoor progressieve matrijzen met 8-15 stations nodig zijn, varieert de doorlooptijd van het gereedschap van 25-35 werkdagen. We bieden een versnelde service (30% extra toolingkosten) die de doorlooptijd met 7-10 dagen verkort. Na goedkeuring van het gereedschap bieden wij 20 gratis proefstukken aan voor klantinspectie. De productietijd voor het stempelen van kleine onderdelen bedraagt ​​doorgaans 10 tot 15 werkdagen voor bestellingen tot 500.000 stuks, ervan uitgaande dat plateren of secundaire bewerkingen standaard zijn. Neem contact op met Nuote Metals met uw onderdeeltekening voor een specifieke tijdlijn.

Vraag 4: Hoe worden gestempelde kleine onderdelen verpakt om verlies of schade tijdens verzending te voorkomen? Kunt u tape-and-reel leveren voor geautomatiseerde montage?

A: Ja, Nuote Metals biedt meerdere verpakkingsopties aanonderdelen stempelen. Voor handmatige montage of gebruik in kleine volumes bieden wij antistatische polyzakken met hitteverzegelde sluitingen en droogmiddel, meestal verpakt in 1.000–10.000 stuks per zak (afhankelijk van de grootte van het onderdeel). Voor geautomatiseerde pick-and-place-assemblage bieden we tape-and-reel-verpakkingen volgens de EIA-481-normen, beschikbaar voor onderdelen zo klein als 1,0 mm x 1,0 mm. Onze tape-and-reel-service omvat antistatische draagtape, afdektape met gecontroleerde afpelkracht en plastic haspels met een diameter van 7 inch of 13 inch. Voor zeer kleine of delicate onderdelen bieden wij ook wafelplaten aan (JEDEC-standaard) met individuele vakken om te voorkomen dat de onderdelen elkaar raken. Voor bestellingen met een hoog volume kunnen wij bulkverpakkingen voorzien van geautomatiseerd tellen en etiketteren. Geef tijdens de offerteaanvraag uw voorkeursverpakkingsmethode op. Voor bestellingen van meer dan 50.000 stuks worden doorgaans geen extra kosten in rekening gebracht voor tape-and-reel.

Waarom samenwerken met Nuote Metals voor het stempelen van onderdelen?

Producerenonderdelen stempelenop grote schaal vereist gespecialiseerde expertise die algemene stempelwinkels niet kunnen bieden. Nuote Metals biedt:

Perssnelheden tot 1.200 SPM – Geoptimaliseerd voor miniatuuronderdelen

Toleranties tot ±0,01 mm – Geverifieerd door zichtmeting

Materialen zo dun als 0,1 mm – Van verenstaal tot berylliumkoper

Matrijzen met meerdere rijen – Tot 16 holtes per slag voor vlakke onderdelen

In-die- en post-stempelinspectie – 100% vision-sortering beschikbaar

Tape-and-reel-verpakking – Klaar voor geautomatiseerde montage

Prototypingservice – Soft tooling voor validatie op kleine volumes

Gratis DFM-feedback – We identificeren potentiële problemen voordat we aan de slag gaan

ContactNuote metalenvandaag nog om uw tekening in te dienen of uw tekening te besprekenkleine onderdelen stempelenvereisten.
