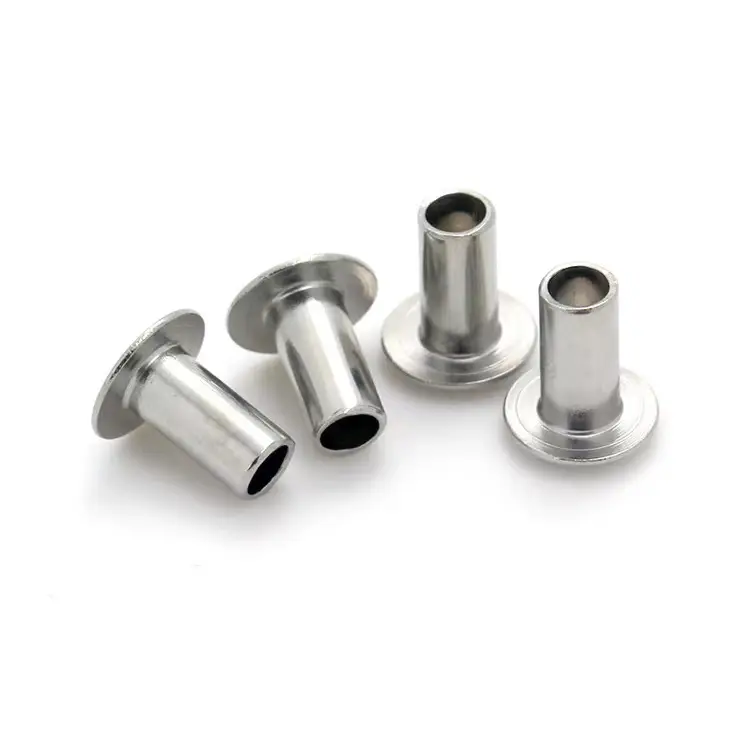

Stalen semi-buisvormige klinknagel

Voor productielijnen met grote volumes die een snelle, betrouwbare bevestiging nodig hebben,stalen semi-buisvormige klinknagelsvan Nuote Metals bieden de ideale balans. In tegenstelling tot een massieve klinknagel die veel kracht en zware uitrusting vereist, vermindert het halfbuisvormige ontwerp (deels hol aan de staart) de zetkracht met ongeveer 70%, terwijl het grootste deel van de schuifsterkte behouden blijft. Het resultaat is een bevestigingsmiddel dat snel kan worden geïnstalleerd, met lichter gereedschap werkt en toch een permanente, betrouwbare verbinding oplevert.

Nuote Metals klinknagels met koude kop van koolstofarm staal met optionele verzinking of andere afwerkingen. Met meer dan tien jaar productie-ervaring en volledige ISO 9001:2015-certificering worden onze semi-buisvormige klinknagels vertrouwd door fabrikanten van automobiel-, HVAC- en industriële apparatuur over de hele wereld.

Wat een semi-buisvormige klinknagel anders maakt

Het bepalende kenmerk van een halfbuisvormige klinknagel is de ondiepe holte aan het uiteinde - doorgaans 45-55% van de cilinderlengte. Tijdens de installatie rolt alleen de dunne wand van dit holle profiel naar buiten om de clinch te vormen. Dit is fundamenteel anders dan een massieve klinknagel, waarbij de gehele schacht moet vervormen.

Voor de meeste industriële, automobiel-, HVAC- en hardwaretoepassingen levert de semi-buisvormige klinknagel meer dan voldoende sterkte terwijl de productie efficiënt blijft.

Technische specificaties – Materialen, afmetingen en afwerkingen

Materiaaleigenschappen

Standaard afmetingen

Wij producerenstalen semi-buisvormige klinknagelsin de volgende schachtdiameters. Kopstijlen, kopdiameters en looplengtes variëren per maat en worden geleverd als standaardbereiken. Aangepaste afmetingen zijn op aanvraag beschikbaar.

Toleranties: schachtdiameter ±0,05 mm, kopdiameter ±0,15 mm, totale lengte ±0,15 mm. De lengte van de klinknagel wordt gemeten vanaf de onderkant van de klinknagelkop. Aangepaste looplengtes en kopdiameters zijn op aanvraag verkrijgbaar. Geen gereedschapskosten voor de hierboven genoemde standaardmaten.

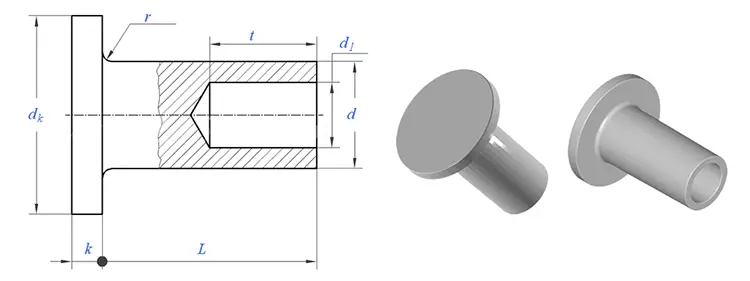

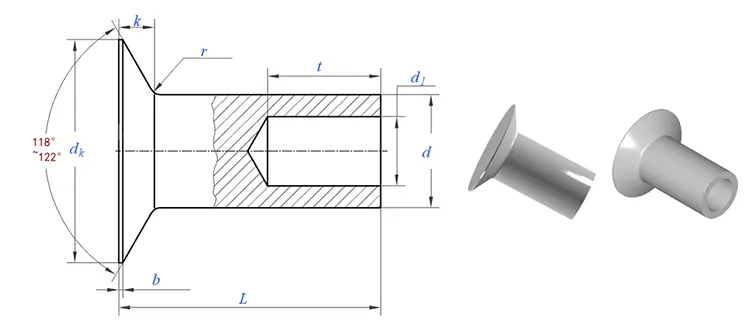

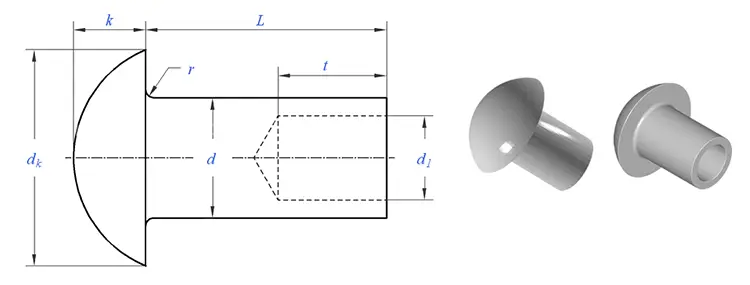

Hoofdstijlen beschikbaar

Oppervlakteafwerkingen

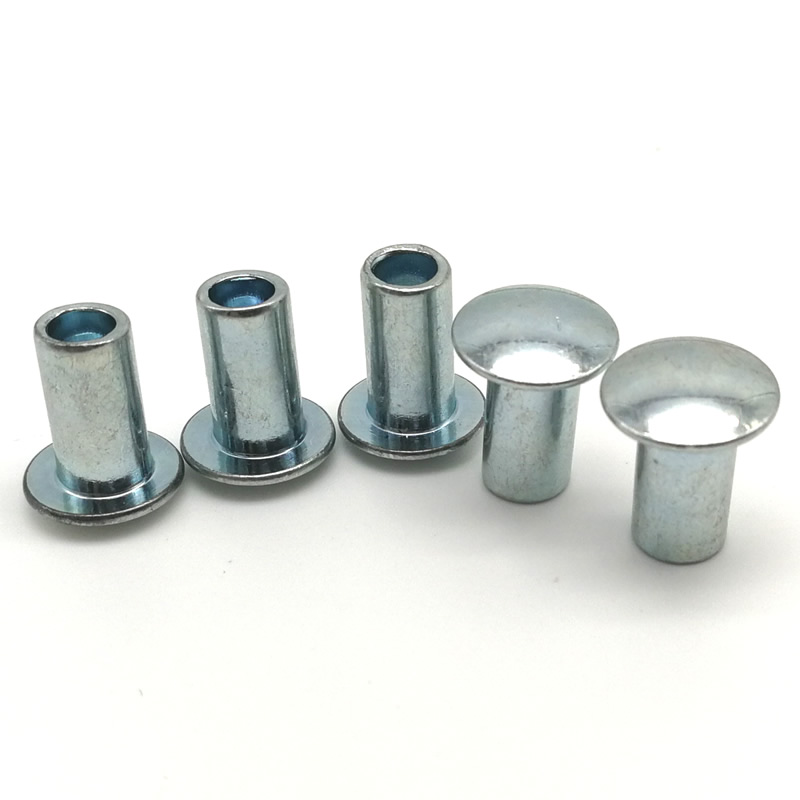

Voor toepassingen buitenshuis of blootgesteld aan vocht raden wij ten zeerste verzinkte stalen halfbuisvormige klinknagels aan.

Mechanische gegevens (5 mm stalen klinknagel, geplaatst in 2 mm staalplaat)

Kijk hoe we klinknagels maken

Onze koudkoppersen vormen klinknagels uit draad in één ononderbroken reeks: trekken, snijden, richten, extruderen van holtes en trimmen. De video toont het hele proces, van draadaanvoer tot het uitwerpen van de klinknagel, met realtime kwaliteitsbewaking in elke fase.

Een voorbeeld van een echte klant: montage van het opklapbedframe

Dit is een van de vele toepassingen voor halfbuisvormige klinknagels. We nemen het op om het echte productiegebruik aan te tonen, niet om beperkingen te suggereren.

Een fabrikant van draagbare opklapbedden voor kamperen en noodhulp had een betrouwbare, kosteneffectieve klinknagel nodig voor de schaarscharnierverbindingen. Het opklapbedframe maakte gebruik van 1,8 mm dikke stalen buizen. De vorige massieve klinknagels vereisten een hoge zetkracht, waardoor de buizen tijdens de montage af en toe vervormden en de productielijn werd vertraagd. De klant wilde ook een roestbestendige afwerking voor incidenteel gebruik buitenshuis.

Nuote Metals leverde verzinkte stalen semi-buisvormige klinknagels – schachtdiameter 5,0 mm, spankop 9,0 mm, cilinderlengte 12,0 mm – in totaal 600.000 stuks voor hun eerste bestelling. De semi-buisvormige holte verminderde de instelkracht met meer dan 60%, waardoor vervorming van de buis werd geëlimineerd. De brede spantkop verdeelde de klemkracht gelijkmatig, waardoor doortrekken werd voorkomen. De verzinking bood 72 uur bescherming tegen zoutsproeien, waardoor de klinknagels niet zouden roesten na blootstelling aan vochtige omstandigheden.

De klant testte de klinknagels op 1.000 opklapbedden. Na 5.000 vouwcycli en tests in de vochtige kamer werd geen loslating of roest waargenomen. Sindsdien hebben ze nabestellingen geplaatst voor in totaal meer dan 2 miljoen stuks en specificeren ze nu onze klinknagels voor hun volledige productlijn voor opklapbedden.

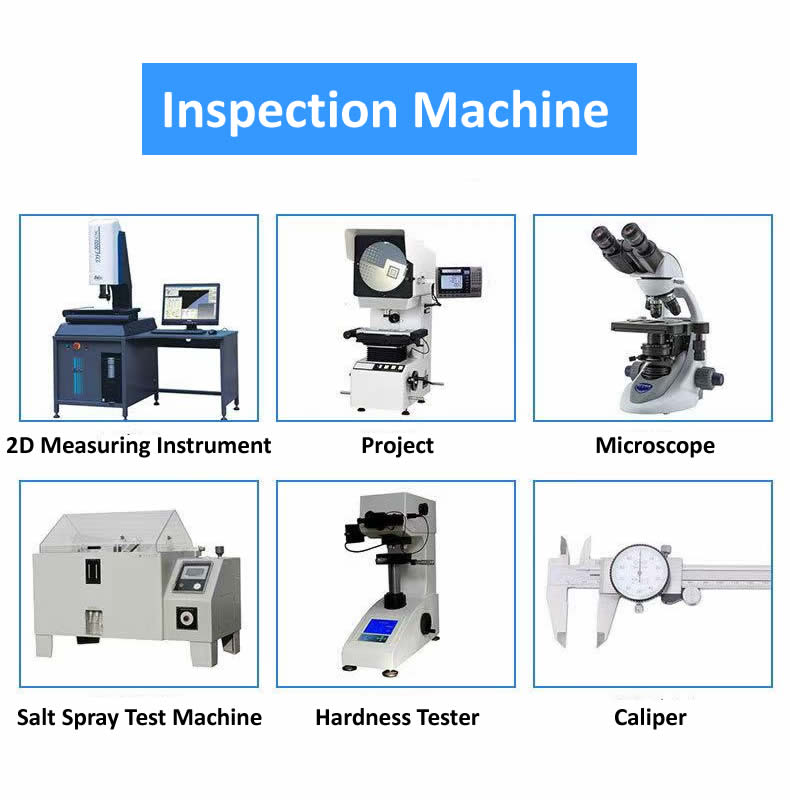

Onze interne inspectieapparatuur

We beschikken over een volledig assortiment gekalibreerde inspectieapparatuur om elke batch stalen semi-buisvormige klinknagels te verifiëren:

• Digitale schuifmaat– Voor snelle maatvoeringscontroles tijdens de productie
• Micrometers– Voor nauwkeurige meting van schachtdiameter en wanddikte
• 2.5D beeldmeetsysteem– Voor volledige contourmeting en concentriciteitscontrole
• Profielprojector (optische comparator)– Voor inspectie van de holtediepte, kophoek en randradius
• Lasermicrometer– Voor snelle, contactloze diametermeting
• Rockwell hardheidsmeter– Voor het verifiëren van de hardheid van grondstoffen
• Zoutsproeitestkamer– Voor het testen van de corrosieweerstand van geplateerde klinknagels (ASTM B117)
• Spectrometer– Voor verificatie van de materiaalsamenstelling van binnenkomende spoelen
• Universele testmachine– Voor verificatie van schuif- en treksterkte

Alle apparatuur wordt jaarlijks gekalibreerd door geaccrediteerde externe laboratoria. De inspectiegegevens worden vijf jaar bewaard.

Onze kwaliteitscontrole – één klinknagel, acht controles

Wij baseren ons niet op willekeurige steekproeven. Elke partij klinknagels passeert acht afzonderlijke kwaliteitspoorten voordat ze onze fabriek verlaten. Het principe is eenvoudig: meet vroeg, meet vaak en ga er nooit van uit.

• Controle van de diameter van de grondstoffen– Binnenkomende draad wordt gemeten met een lasermicrometer. Diametertolerantie: ±0,02 mm. Elke spoel buiten dit bereik wordt afgewezen voordat deze onze headers raakt.
• Hardheidscontrole van grondstoffen– Van elke spoel wordt een monster getest op een Rockwell-hardheidsmeter. Voor koolstofarm staal hebben we HRB 60–80 nodig. Te zacht en de klinknagel zal tijdens het koersen vervormen. Te hard en de holte kan barsten.
• Controle op uiterlijk van het eerste artikel– Na het instellen van het gereedschap worden de eerste 10 klinknagels visueel geïnspecteerd onder vergroting. We zoeken naar scheuren, flitsen, oneffenheden in de kop of vlekken op het oppervlak. Elk zichtbaar defect stopt de pers.
• Eerste artikel maatcontrole– Dezelfde 10 klinknagels worden gemeten op een optische comparator. Kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte. Alles moet binnen de tekentoleranties vallen voordat de productie begint.
• Controles tijdens het proces– Tijdens massaproductie trekt de operator elke 500 stuks 5 klinknagels. De afmetingen worden geverifieerd met digitale schuifmaten en een go/no-go-meter voor de diepte van de caviteit. Elke afwijking leidt tot aanpassing van het gereedschap.
• Testinstelling (proefklinken)– Elke 2.000 stuks plaatsen we 3 klinknagels in een representatief materiaalmonster (dezelfde dikte en type als uw montage). De clinch wordt geïnspecteerd op symmetrie en strakheid. Er worden geen losse of gebarsten klinknagels geaccepteerd.
• Zoutsproeitest (indien nodig)– Voor buitenklinknagels of gegalvaniseerde klinknagels sturen we monsters naar ons laboratorium voor ASTM B117-zoutsproeitests. Verzinken: 48–96 uur. Bij de partij wordt een certificaat afgegeven.
• Laatste uitgaande inspectie– Vóór het verpakken gaat elke klinknagel door een optische sorteermachine. Camera's controleren de kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte. Afgekeurde artikelen worden automatisch uitgeworpen. Vervolgens wordt een willekeurig AQL-monster (niveau II, 1.0) getrokken voor handmatige verificatie.

Een stalen halfbuisvormige klinknagel die alle acht stappen overleeft, is klaar om onze fabriek te verlaten. Van elke controle bewaren wij vijf jaar lang een administratie.

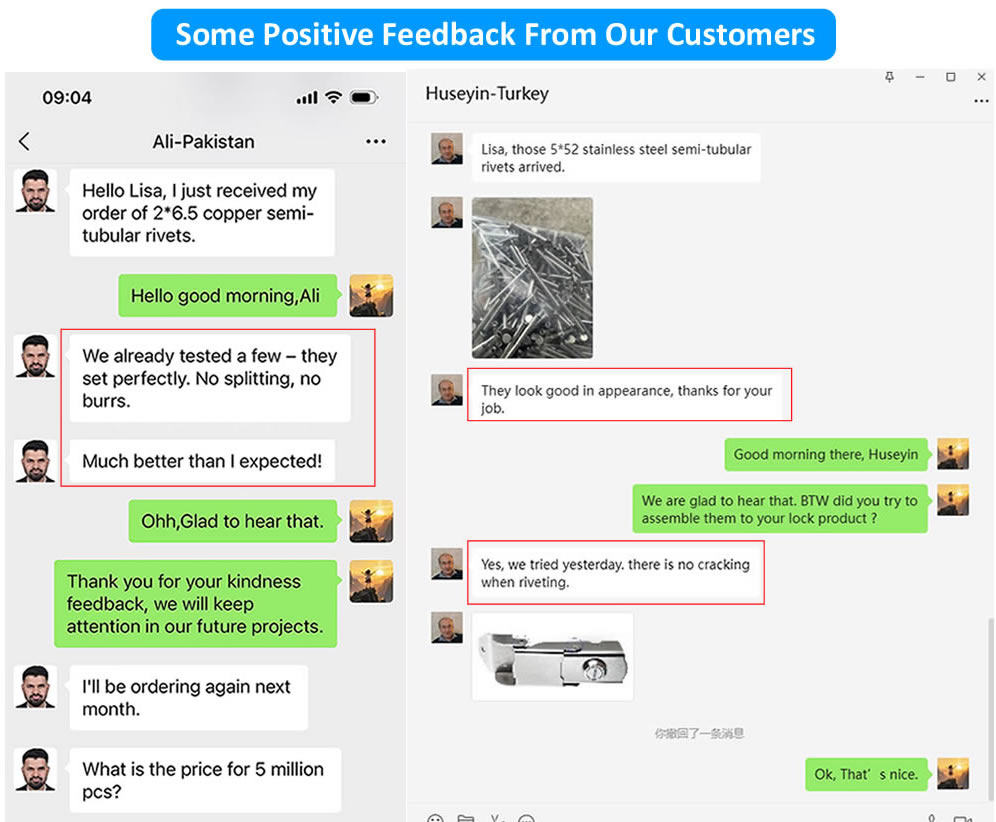

Wat onze klanten zeggen – echte feedback

Onze certificeringen en onderscheidingen

Nuote Metals beschikt over de volgende certificeringen en accreditaties:

• ISO9001:2015– Kwaliteitsmanagementsysteem gecertificeerd door TÜV SÜD
• RoHS-naleving– Geverifieerd door tests door derden van SGS
• REACH-naleving– SVHC-aangifte actueel
• ASTM F1941– Voldoet aan de standaard voor verzinken
• SGS-testrapporten– Op aanvraag beschikbaar voor specifieke batches

Alle certificeringen en testrapporten zijn op aanvraag verkrijgbaar.

Waar stalen semi-buisvormige klinknagels worden gebruikt

Ze hebben de voorkeur voor toepassingen waarbij kracht, snelheid en kosteneffectiviteit prioriteit hebben:

• Meubelproductie– Opklapbedden, stoelen, banken, scharnierconstructies, frameverbindingen
• Auto-industrie– Remvoeringen, koppelingsplaten, interieurbekleding, carrosseriepanelen
• HVAC-apparatuur– Kastmontage, kanaalaansluitingen, ventilatorbehuizingen
• Industriële apparatuur– Machinebeschermingen, bedieningspanelen, transportbandcomponenten
• Bouw– Lichte structurele verbindingen, metalen frames, architecturale hardware
• Elektronica– Componentmontage, chassismontage, afstandhouders voor printplaten
• Lederwaren en stoffering– Riemgaten, tasbeslag, stoffen bevestigingen

Hoe wij werken – Praktische informatie

• Monsters– 20–50 gratis stuks voor standaard voorraadmaten (klant betaalt verzendkosten)
• Proefbestelling– 10.000 stuks aanbevolen voor eerste validatie
• MOQ– 2.000 stuks (standaardmaten), 5.000 stuks (op maat gemaakte loop- of kopstijl)
• Levertijd (voorraad)– 5-7 werkdagen
• Doorlooptijd (op maat)– 10–12 werkdagen
• Gereedschapskosten– Geen voor standaard kopstijlen en schachtdiameters (1,5–8 mm)

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een stalen semi-buisvormige klinknagel en een massieve stalen klinknagel? Wanneer moet ik kiezen voor de semi-buisvormige versie?

A: Het fundamentele verschil is de holle holte in de staart. Een stalen halfbuisvormige klinknagel heeft een ondiepe holte aan de punt, waardoor slechts 25-30% van de kracht nodig is voor een massieve klinknagel met dezelfde diameter. Dit maakt het sneller te installeren en vriendelijker voor omringende materialen. Massieve klinknagels bieden een iets hogere schuifsterkte (semi-buisvormig behoudt 80-90% van de sterkte van massieve klinknagels), maar vereisen zwaar materieel en meer tijd. Voor de meeste industriële, automobiel-, HVAC- en hardwaretoepassingen, inclusief de opklapbare bedkast erboven, bieden halfbuisvormige klinknagels meer dan voldoende sterkte terwijl de productie efficiënt blijft. Kies alleen massieve klinknagels voor extreme structurele belastingen waarbij maximale schuifsterkte de enige prioriteit is.

Vraag 2: Kanstalen semi-buisvormige klinknagelsbuiten gebruikt worden zonder te roesten?

A: Ja, met de juiste afwerking. Ongecoat staal zal snel roesten als het wordt blootgesteld aan vocht. Onze standaard klinknagels van koolstofarm staal zijn verkrijgbaar met een zinklaag (doorzichtig, blauw of geel) die 48–96 uur bestand zijn tegen zoutsproeien – voldoende voor gebruik binnen en beschut buiten. Voor de opklapbedkast hierboven bood de verzinking 72 uur bescherming tegen occasionele vochtige omstandigheden. Voor meer veeleisende buiten- of kustomgevingen raden we aan om over te stappen op roestvrijstalen semi-buisvormige klinknagels (304 of 316) die 200–1.000+ uur bescherming tegen zoutnevel bieden.

Vraag 3: Hoe selecteer ik de juiste cilinderlengte voor een stalen halfbuisvormige klinknagel?

A: Selecteer een cilinderlengte die ongeveer 1,5–2,0 mm langer is dan de totale dikte van uw materiaalstapel. Als u bijvoorbeeld twee staalplaten van 2 mm (totaal 4 mm) met elkaar verbindt, kiest u een cilinderlengte van 5,5–6,0 mm. Deze extra lengte biedt voldoende materiaal om het holle gedeelte naar buiten te laten rollen en een veilige clinch te vormen zonder uit te zakken. Als de loop te kort is, zal de clinch zwak zijn. Als het te lang duurt, kan de loop verkreukelen. De lengte van de klinknagel wordt gemeten vanaf de onderkant van de klinknagelkop tot het uiteinde van het lichaam. Stuur ons uw materiaalstapeldikte en wij adviseren u de exacte tonlengte.

Klaar om uw assemblagelijn te optimaliseren?

Als u momenteel massieve klinknagels gebruikt en te maken heeft met langzame montage, vervormde materialen of hoge gereedschapskosten, schakel dan over naarstalen semi-buisvormige klinknagelskan een aanzienlijk verschil maken.

Wat wij u bieden:

• Meerdere hoofdstijlen – Rond, ovaal, spant, plat en verzonken
• Groot schachtbereik – 1,5 mm tot 8,0 mm
• Aangepaste lengtes – Looplengte afgestemd op uw exacte materiaalstapel
• Standaard verzinkt – 48–96 uur bescherming tegen zoutnevel
• ISO9001:2015– Volledig kwaliteitssysteem met traceerbare documentatie

Ga aan de slag in drie stappen:

• Stuur ons uw specificaties: schachtdiameter, looplengte (of dikte van de materiaalstapel), kopstijl, afwerking en hoeveelheid
• We reageren binnen 24 uur – met eventuele gereedschapskosten, stukprijs en doorlooptijd
• We verzenden monsters – 20–50 gratis stuks die u kunt testen op uw daadwerkelijke materiaal

Stuur vandaag nog uw aanvraag naar Nuote Metals.
