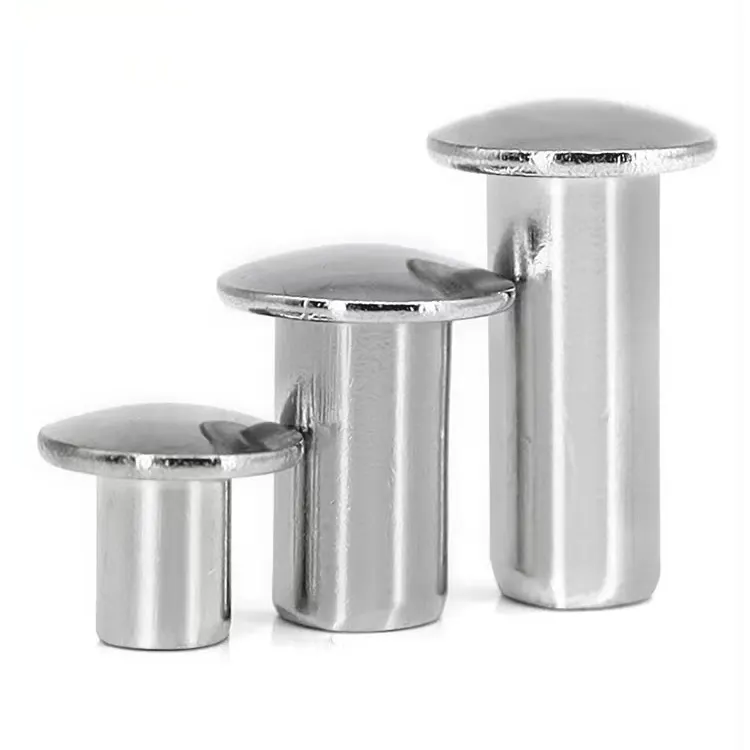

Trusskopklinknagels

Trusskopklinknagelszijn wat u opgeeft als een ronde kop of platte kop niet breed genoeg is. De spantkop heeft een kopdiameter van 2,2–2,8 maal de schachtdiameter – aanzienlijk breder dan de ronde kop (1,6–1,8×) en de platte kop (2,0–2,5×). Deze extra breedte zorgt voor een groter draagoppervlak, waardoor de klemkracht over een groter gebied wordt verdeeld. Het resultaat: de klinknagel blijft op zijn plaats zonder door zachte of broze materialen heen te trekken.

Wanneer u kunststof, dun plaatstaal, zachthout of composietmaterialen verbindt, is de brede spantkop het verschil tussen een verbinding die lang meegaat en een verbinding die faalt.

Truss versus rond – waarom breedte belangrijk is

Wat we maken – twee ontwerpen, vijf materialen

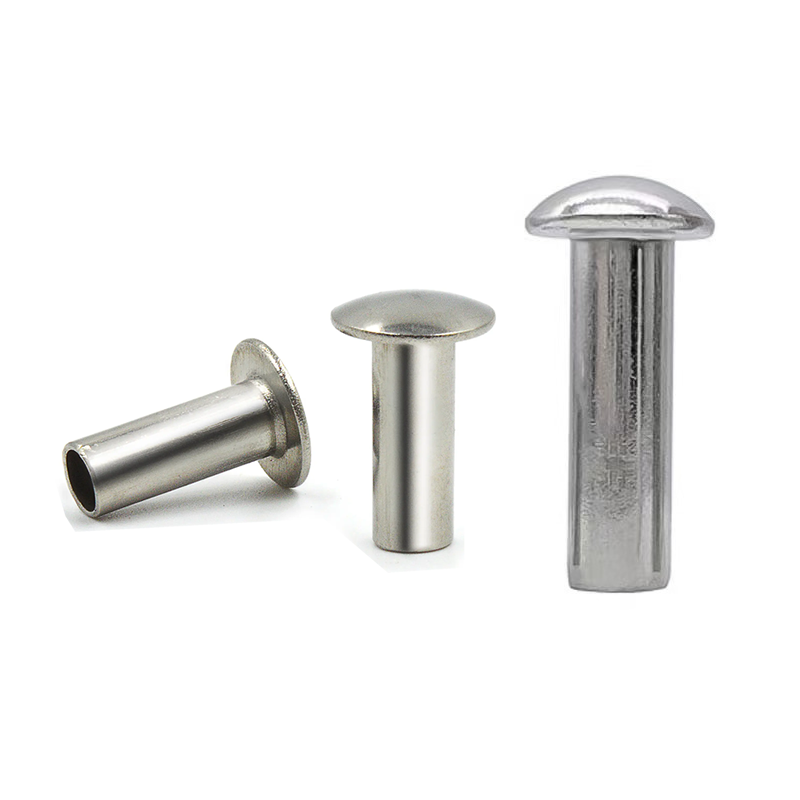

Trusskopklinknagelszijn verkrijgbaar in massieve en halfbuisvormige uitvoeringen. Volledig buisvormig is niet beschikbaar voor dit hoofdtype vanwege de geometrie van de brede, ondiepe koepel.

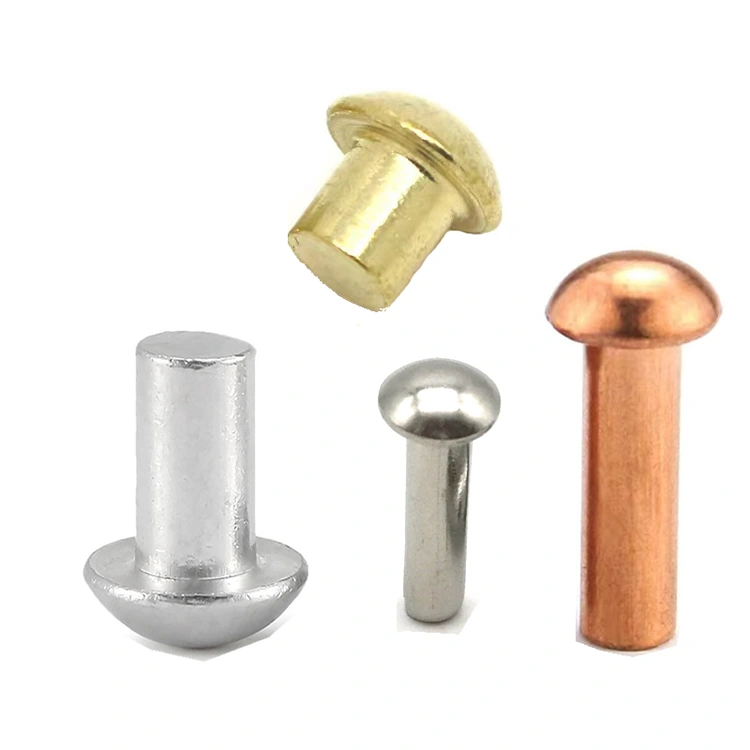

Beschikbare materialen:Koolstofarm staal, roestvrij staal (304/316), messing (C2680), koper (C11000), aluminium (5052/5056)

Afwerkingen: Verzinkt, zwart geoxide, gepassiveerd, gelakt, vernikkeld, antiek, geanodiseerd, blank – afhankelijk van het materiaal.

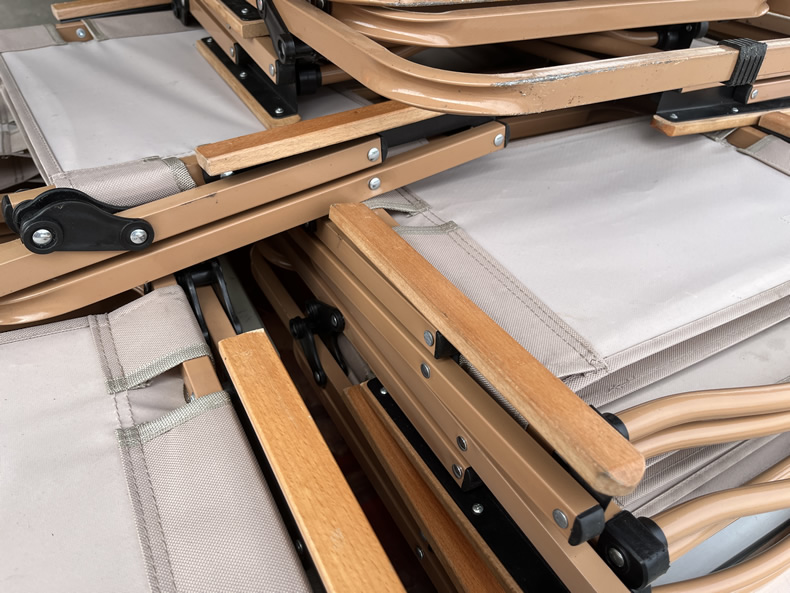

Echte toepassing: zitsteun voor klapstoelen

Een meubelmaker produceerde klapstoelen met een zitschaal van polypropyleen bevestigd aan een stalen frame. Het originele ontwerp gebruikte klinknagels met ronde kop op vier bevestigingspunten. Na een paar maanden gebruik trokken de klinknagelkoppen door het plastic – het smalle draagoppervlak kon de belasting niet aan als mensen gingen zitten.

De fabrikant probeerde ringen onder de ronde koppen te gebruiken. Het werkte, maar zorgde wel voor extra montagetijd en onderdelenkosten. Ze hadden een bevestigingsmiddel nodig dat beide taken kon uitvoeren: brede lagers en een snelle bevestiging.

Nuote Metals leverde halfbuisvormige klinknagels van verzinkt staal met een schacht van 4,0 mm, een spankop van 10,5 mm en een cilinderlengte van 10,0 mm. De brede spantkop verving zowel de ronde kop als de sluitring in één onderdeel. De semi-buisvormige holte hield de hardingskracht laag, waardoor scheuren in het polypropyleen werden voorkomen. De verzinking zorgde voor roestbescherming voor de stalen frameverbinding.

De klant liet 1.000 stoelen door de lopende band lopen. De klinknagels met spankop bleven netjes vastzitten, bleven stevig zitten en elimineerden de noodzaak van afzonderlijke ringen. Geen doortrekmogelijkheid. Geen scheuren. Geen extra montagestappen.

Standaardopties – aangepast aan uw specificatie

Trusskopklinknagelsworden vervaardigd volgens uw exacte vereisten. Omdat de kopdiameter aanzienlijk breder is dan bij andere kopstijlen, produceren we elke bestelling op basis van uw specifieke materiaaldikte en gatgrootte.

Wat wij van jou nodig hebben:

• Schachtdiameter – 1,5 mm tot 8,0 mm
• Kopdiameter – afgestemd op de vereisten van uw lageroppervlak
• Totale lengte – of de totale dikte van uw materiaalstapel
• Materiaal – staal, roestvrij staal, messing, koper of aluminium
• Uitvoering – massief of halfbuisvormig
• Afwerking – zink, gepassiveerd, gelakt, nikkel, geanodiseerd, enz.

Wij raden aan:Als u niet zeker bent van de diameter van de kop, stuur ons dan een monster van uw materiaal (een stukje afval is prima). We zullen de optimale kopmaat testen op uw werkelijke materiaal en de juiste specificatie aanbevelen.

Geen gereedschapskosten voor standaard trusskopafmetingen. Monsters beschikbaar om te testen.

Het Truss Head-verschil: brede lagers zonder de bulk

Het trusshoofd is het breedste standaard hoofdtype dat verkrijgbaar is – en blijft laag. De brede, ondiepe koepel biedt een maximaal draagoppervlak terwijl de kophoogte relatief laag blijft (25-30% van de kopdiameter).

Wat dit betekent voor uw montage:

• Minder doortrekkracht – De brede kop verdeelt de belasting over een groter gebied, waardoor de spanning op zachte materialen wordt verminderd. Voor kunststof, composieten en dun plaatmetaal is dit van cruciaal belang.
• Minder materiaalschade – De ondiepe koepel en gladde rand voorkomen dat er in het omringende materiaal wordt gesneden of gegutst.
• Geen sluitring nodig – De spantkop fungeert als een ingebouwde sluitring, waardoor er geen aparte hardware nodig is.

Hoe we het consistent maken:

• Gecontroleerde vorming – De brede, ondiepe koepel is moeilijker te vormen dan een ronde kop. Ons meerfasige kopsproces zorgt ervoor dat het metaal gelijkmatig vloeit zonder te kreuken.
• Precisiematrijzen – Het spantprofiel wordt op een specifieke kroonradius en randhoek gesneden. Elke klinknagel krijgt hetzelfde profiel.
• Concentriciteitscontrole – De kop moet binnen ±0,10 mm op de schacht gecentreerd zijn. Niet-gecentreerde koppen verminderen de lagereffectiviteit.

Kwaliteitscontrole – hoe we brede hoofden consistent houden

Trusskoppen zijn moeilijker om goed te krijgen dan ronde koppen. De brede, ondiepe koepel biedt meer kans op kreukels, ongelijkmatige dikte en excentrisch vormen. Iedere troskoppartij behandelen wij met extra aandacht.

Wat wij controleren:

• Schachtdiameter – ±0,05 mm. Als het niet in je gat past, doet niets anders ertoe.
• Kopdiameter – ±0,20 mm. Het draagvlak is de reden dat u voor een trusskop heeft gekozen. Wij meten elke batch.
• Kophoogte – ±0,15 mm. Te hoog, waardoor aangrenzende componenten mogelijk niet vrijkomen. Te plat en het ziet er verkeerd uit.
• Vlakheid van de kop – De onderkant van de kop moet vlak tegen het materiaal liggen. Geen gaten.
• Holtediepte - 45-55% van de looplengte. Te ondiep, de instelkracht is hoog. Te diep, clinch is zwak.
• Concentriciteit – De kop moet binnen ±0,10 mm op de schacht gecentreerd zijn. Niet-gecentreerde koppen verminderen de lagereffectiviteit.

Ons inspectieproces:

• Inkomende draad – Diameter en hardheid gecontroleerd voordat de productie start.
• Eerste artikel – 10 klinknagels gemeten op een optische comparator. Elke dimensie geverifieerd.
• In productie – 5 klinknagels per 500 stuks. Elke drift stopt de pers.
• Zettest – Elke 2.000 stuks, in monstermateriaal gezet. Clinch geïnspecteerd op symmetrie en strakheid.
• Eindsortering – 100% optische inspectie. AQL-monster handmatig geverifieerd.

Wat u feitelijk ontvangt - Een volledig overzicht van wat we hebben gemaakt

Wij verzenden niet alleen klinknagels. Wij verzenden een registratie van wat er precies is geproduceerd en hoe dit is geverifieerd.

Het pakket omvat:

• Materiaalcertificaat – Chemische samenstelling en treksterkte van de gebruikte spoel
• Inspectieblad – Werkelijke afmetingen van 10 klinknagels uit de batch (de werkelijke aantallen, niet alleen "binnen de tolerantie")
• Afwerkingscertificaat – Plaatdikte geverifieerd door XRF (indien van toepassing)
• Conformiteitsdocument – ​​Ondertekend door onze QA-manager, batch-traceerbaar

Waarom dit belangrijk is:Als er zich ooit een storing ter plaatse voordoet, beschikt u over de gegevens om deze te herleiden tot de exacte materiaalrol. Kopieën bewaren wij vijf jaar.

Gecertificeerd voor:ISO 9001:2015, RoHS, BEREIK

Waar Truss Head-klinknagels worden gebruikt

• Kunststof assemblages – Meubilair, opslagcontainers, behuizingen van apparatuur
• Dun plaatwerk – HVAC-kanalen, elektrische behuizingen, autopanelen
• Composieten – Glasvezelpanelen, gelamineerde materialen, sandwichstructuren
• Naaldhout – Meubels, pallets, kratten, buitenconstructies
• Overmaatse gaten – Wanneer de gattoleranties los zijn en er een bredere kop nodig is om ze te bedekken
• Canvas en zware stof – dekzeilen, luifels, tenten, spandoeken
• Camper- en aanhangerconstructies – Panelen, interieurbekleding, externe bevestigingen

Drie vragen die we vaak beantwoorden

Vraag 1: Wanneer moet ik een spankopklinknagel kiezen boven een ronde kop of een platte kop?

A: Kies voor een spantkop als u een zo breed mogelijk draagoppervlak nodig heeft om doortrekken in zachte of broze materialen te voorkomen. De diameter van de spantkop is 2,2–2,8 maal de schachtdiameter – aanzienlijk breder dan de ronde kop (1,6–1,8×) en de platte kop (2,0–2,5×). Kies voor een ronde kop als u maximale kopsterkte en slagvastheid nodig heeft. Kies een platte kop als u weinig speling nodig heeft. Voor de klapstoelkast hierboven was de spantkop de juiste keuze, omdat het brede draagvlak het doortrekken elimineerde zonder dat er een ontwerpwijziging nodig was.

Vraag 2: Kunnen spankopklinknagels in kunststof worden gebruikt zonder te barsten?

A: Ja – en dit is een van hun belangrijkste toepassingen. Het brede draagoppervlak verdeelt de hardingskracht over een groter oppervlak, waardoor de spanning op brosse materialen wordt verminderd. Voor de beste resultaten raden wij aan:

• Kies voor een semi-buisvormig ontwerp om de instelkracht met 70% te verminderen
• Selecteer een vatlengte die 1,5–2,0 mm langer is dan uw materiaalstapel
• Gebruik een pers (geen hamer) voor gecontroleerde, consistente kracht
• Test een proefstuk voordat u overgaat tot volledige productie

Voor de koffer van de klapstoel gebruikte de klant semi-buisvormige klinknagels met spantkop met een gecontroleerde persinstelling – geen scheuren, geen doortrekking.

Vraag 3: Welke materialen zijn beschikbaar voor spantkopklinknagels?

A: We vervaardigen ze in vijf materiaalfamilies:

• Koolstofarm staal – Sterkste, meest kosteneffectieve, verzinkt of vernikkeld
• Roestvast staal (304/316) – Permanente corrosiebestendigheid, standaard gepassiveerd
• Messing (C2680) – Geleidbaarheid, niet-magnetisch, decoratief
• Koper (C11000) – Hoogste elektrische/thermische geleidbaarheid
• Aluminium (5052/5056) – Lichtste, niet-magnetisch

We hebben alle vijf de materialen in gangbare schachtdiameters op voorraad. Het brede draagoppervlak van de spantkop is bijzonder effectief voor aluminium klinknagels in lichtgewicht constructies.
