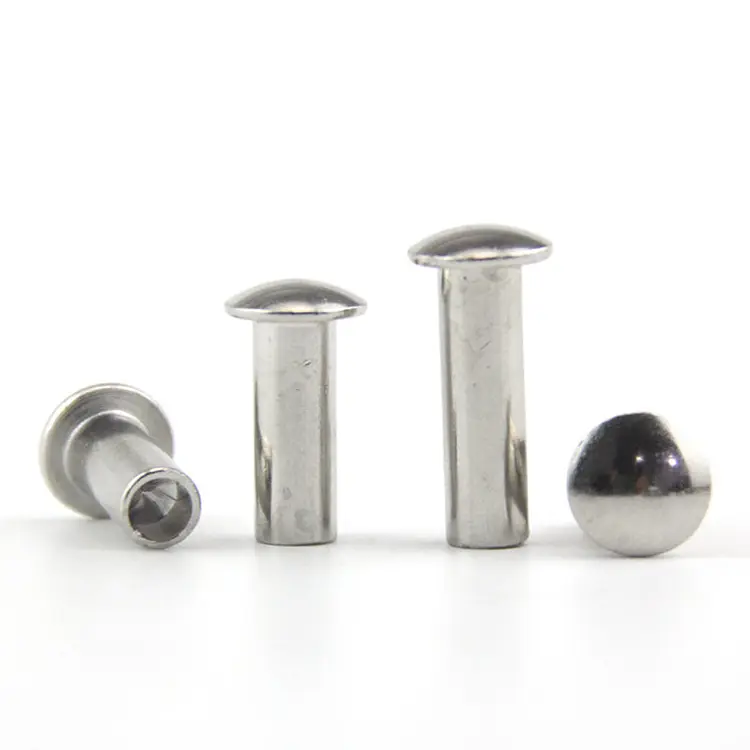

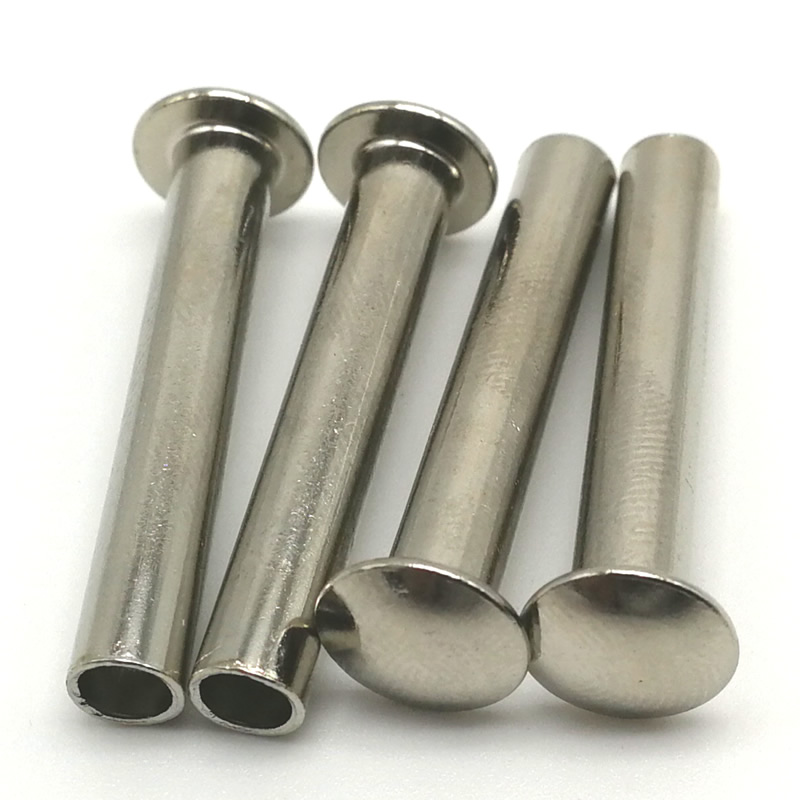

Trusskop semi-buisvormige klinknagels

Wanneer u zachte materialen bevestigt (plastic, leer, dun plaatstaal of composieten), mislukt een standaard klinknagel met ronde kop vaak. Het smalle draagoppervlak concentreert de kracht en na verloop van tijd trekt de kop erdoorheen. Dehalfbuisvormige klinknagel met spankoplost dit op met een extra brede koepel met laag profiel die de klemkracht over een veel groter gebied verdeelt.

De halfholle holte vermindert de zetkracht tot 70% in vergelijking met massieve klinknagels. U krijgt de houdkracht van een klinknagel zonder de zware druk of het risico dat broze materialen barsten.

Truss Head versus andere Heads – Waarom de extra breedte belangrijk is

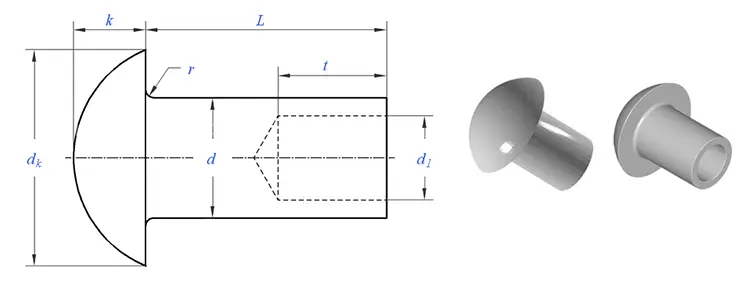

De trusskop is de breedste standaardhoofdstijl. De diameter bedraagt ​​2,2 tot 2,8 maal de schachtdiameter. Vergelijk dat met andere veel voorkomende hoofden:

Door de brede, lage koepel werkt de klinknagel als een ingebouwde sluitring. Het verdeelt de last, voorkomt doortrekken en ligt voldoende vlak om vastlopen te voorkomen.

Trusskop semi-buisvormig versus massieve trusskop – het semi-holle voordeel

Beide hoofdstijlen delen hetzelfde brede profiel. Het verschil zit in de schacht.

Het halfbuisvormige ontwerp zwelt alleen aan de achterkant op, waardoor het ideaal is voor draaipunten en montages waarbij het omringende materiaal niet mag worden beschadigd. Voor de meeste meubel-, elektronica- en apparaattoepassingen biedt de halfbuisvormige versie meer dan voldoende sterkte terwijl de productie efficiënt blijft.

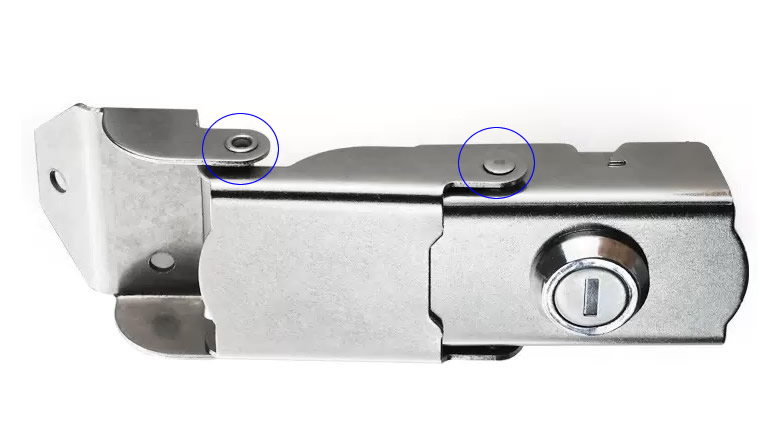

Eén echte toepassing: roestvrijstalen vergrendelingsmechanisme

Een fabrikant van industriële hangsloten had een klinknagel nodig die de interne sluitplaat zou bevestigen zonder dat de behuizing van gegoten zink zou barsten. De originele klinknagel met ronde kop werd door herhaalde sluitkracht getrokken.

Nuote Metals leverde 304 roestvrijstalen semi-buisvormige klinknagels met spankop – schacht van 4 mm, cilinderlengte van 6 mm. De extra brede kop van 9 mm overbrugde een groot gat en verhinderde het doortrekken onder een herhaalde grendelkracht van 300 N. Na 50.000 cyclustests was er geen enkele losgekomen. De klant schreef het ontwerp van de spantkop toe voor het elimineren van een secundaire sluitring.

Materialen en afwerkingen – wat wij bieden

Van grondstof tot afgewerkte klinknagel – hoe we ze maken

Semi-buisvormige klinknagels met spankop worden vervaardigd via koude kop. De brede vakwerkkop vereist meertrapsvorming om een ​​gelijkmatige metaalstroom zonder kreuken te garanderen.

1. Materiaalinkoop– Gecertificeerde draad van goedgekeurde fabrieken. Elke spoel wordt geleverd met een molentestcertificaat en warmtenummer.

2. Inspectie van inkomend materiaal– Diameter, hardheid en materiaalsamenstelling geverifieerd. Spectrometer bevestigt kwaliteit. Materiaal dat niet aan de specificaties voldoet, wordt afgewezen.

3. Gereedschapsconfiguratie– Hardmetalen kopmatrijzen geïnspecteerd en ingesteld voor het spantkopprofiel en de semi-buisvormige holte.

4. Eerste artikelinspectie– 10 klinknagels gemeten op optische comparator. Kopdiameter, kophoogte, schachtdiameter, looplengte en holtediepte geverifieerd.

5. Massaproductie– Controles tijdens het proces: 5 klinknagels per 500 stuks. Elke drift stopt de pers.

6. Inspectie tijdens het proces– Elke 2.000 stuks 3 klinknagels in het monstermateriaal steken. Clinch geïnspecteerd op symmetrie en strakheid.

7. Plateren of coaten– Toegepast zoals gespecificeerd.

8. Laatste uitgaande inspectie– 100% optische sortering. AQL-monster handmatig geverifieerd. Maatrapport, materiaalcertificaat en conformiteitscertificaat afgegeven.

Onze certificeringen – bewijs van kwaliteit

Nuote Metals onderhoudt volledige traceerbaarheid en kwaliteitsdocumentatie voor elke batch semi-buisvormige klinknagels met spankop:

• ISO 9001:2015 – Gecertificeerd kwaliteitsmanagementsysteem
• RoHS-naleving – Geverifieerd door tests door derden van SGS
• REACH-naleving – Huidige SVHC-verklaring
• SGS-testrapporten – Op aanvraag beschikbaar voor specifieke batches
• Materiaalcertificaten – Molentestcertificaten herleidbaar naar de originele spoel

Alle certificeringen en testrapporten zijn beschikbaar om te downloaden of op aanvraag. Wij geloven in volledige transparantie: wat we beweren, kunnen we bewijzen.

Werken met klanten over de hele wereld

Wij leveren semi-buisvormige klinknagels met spankop aan fabrikanten in Noord-Amerika, Europa en Azië. Onze klanten bouwen:

• Vergrendelingsmechanismen en hardware – Hangsloten, grendels, scharnieren
• Omheiningen en buitenconstructies – Aluminium schuttingen, tuinpanelen
• Elektronicabehuizingen – Dunne metalen en plastic behuizingen
• Auto-interieurs – Sierpanelen, zachte assemblages
• Bagage en koffers – Handgreepbevestigingen, hoekbeugels
• Apparaten – Paneelconstructies, scharnierpunten

We werken samen met zowel kleine assemblagewerkplaatsen als grote OEM's – van rapid prototyping tot productieruns in grote volumes.

Drie vragen die we vaak beantwoorden

Vraag: "Kan ik monsters krijgen voordat ik productiehoeveelheden bestel?"

A: Ja – wij bieden monsters aan voor al onze producten. Voor standaard bestaande specificaties worden gratis monsters verstrekt – u betaalt alleen de verzendkosten. Voor aangepaste formaten of aangepaste gereedschappen zijn de beschikbaarheid van monsters en de doorlooptijd afhankelijk van de specifieke vereisten. Neem contact op met ons verkoopteam met uw tekening of specificatie, en zij zullen u adviseren over de monsterkosten en de levertijd.

Vraag: "Welke materialen zijn beschikbaar voor semi-buisvormige klinknagels met spantkop?"

A: We bieden vier materiaalfamilies: koolstofarm staal (verzinkt, kosteneffectief voor grote volumes), roestvrij staal (304/316) (permanente corrosieweerstand voor buiten en op zee), aluminium (lichtgewicht, niet-magnetisch, ideaal voor hekwerken en elektronica) en messing (C2680) (decoratief, geleidend, niet-magnetisch voor zichtbare hardware). Alle vier zijn verkrijgbaar met hetzelfde brede trusskopprofiel.

Vraag: "Hoe voorkom ik dat semi-buisvormige klinknagels met spankop door zachte materialen heen trekken?"

A: De trusskop is speciaal ontworpen om doortrekken te voorkomen. Het brede draagoppervlak (2,2–2,8× schachtdiameter) verdeelt de klemkracht over een groter oppervlak dan welk ander standaard clubhoofd dan ook. Voor het beste resultaat moet u ervoor zorgen dat de kopdiameter past bij uw materiaaldikte. Op basis van uw toepassing kunnen wij de optimale maat aanbevelen. In de bovenstaande hangslotcasestudie elimineerde de spantkop het doortrekken waar ronde koppen hadden gefaald.
