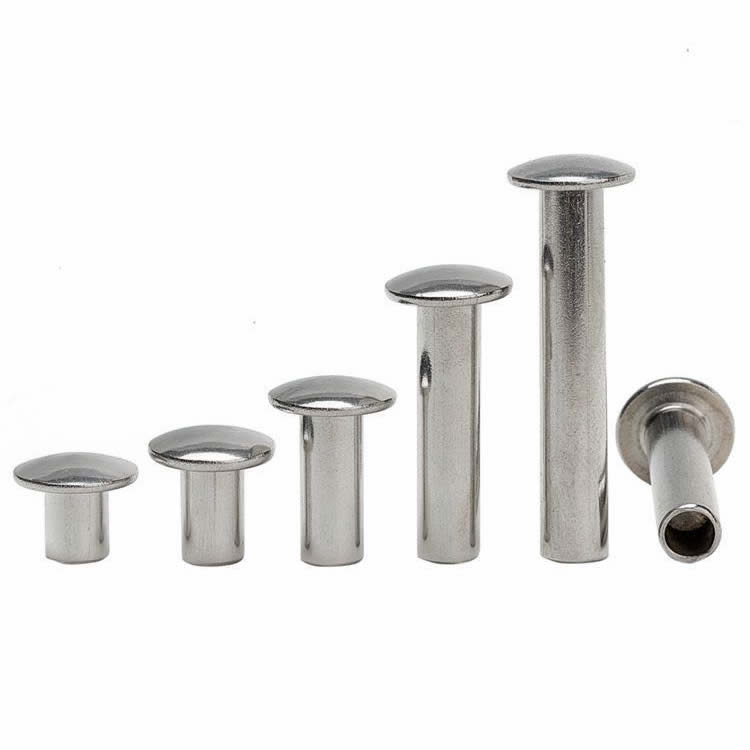

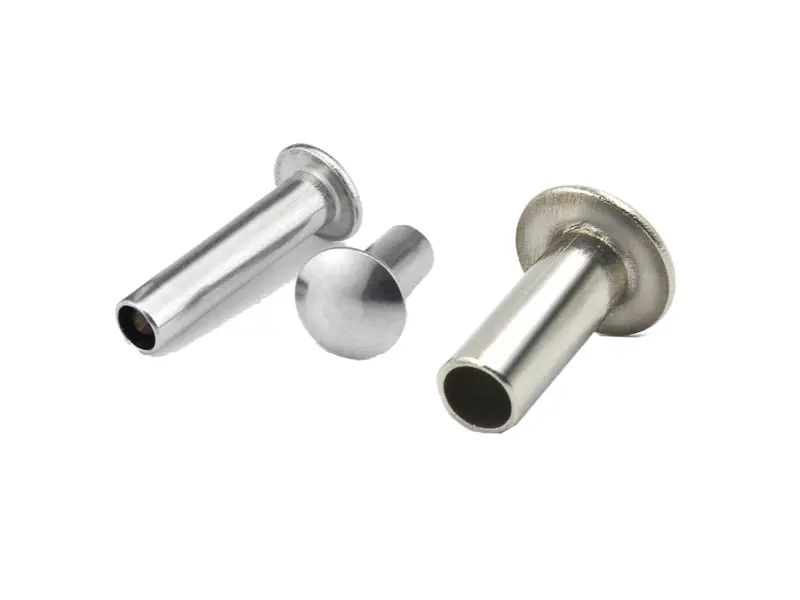

Universele kop halfholle klinknagels

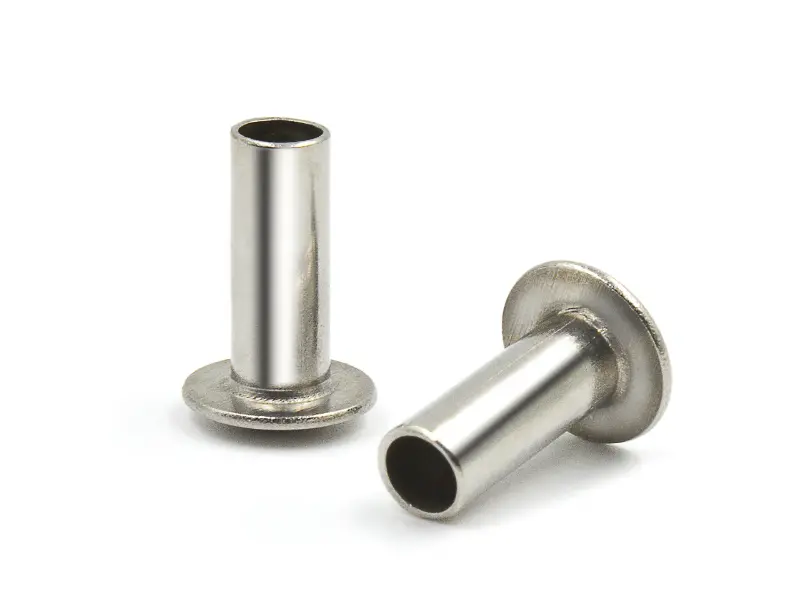

Wanneer een klinknagel lager moet zitten dan een ronde kop, maar meer draagvlak moet hebben dan een platte kop, biedt de universele kop de ideale balans. Halfholle klinknagels met universele kop hebben een licht afgeronde koepel met laag profiel die het vastlopen vermindert en de belasting over een groter oppervlak verdeelt. De halfholle holte vermindert de zetkracht met ongeveer 70% in vergelijking met massieve klinknagels, waardoor ze geschikt zijn voor geautomatiseerde montage en delicate materialen.

Nuote Metals koudkopklinknagels met universele kop in koolstofarm staal, roestvrij staal (304/316) en messing. Onze componenten zijn bedoeld voor industrieën waar een strak, onopvallend uiterlijk belangrijk is, waaronder auto-interieurs, bagage, lederwaren, elektronicabehuizingen en meubelassemblages.

Wat maakt de universele kop anders

De universele kop zit zowel in de hoogte als in de breedte tussen een ronde kop en een platte kop. Het biedt een groter draagoppervlak dan een ronde kop (waardoor het risico op doortrekken wordt verminderd), terwijl het een lager profiel behoudt dat vastlopen minimaliseert.

De universele kop is de 'middenweg'-optie: breed genoeg om doortrekken in de meeste kunststoffen en stoffen te voorkomen, laag genoeg om te voorkomen dat hij blijft haken aan bewegende delen of kleding, en rond genoeg om er afgewerkt uit te zien op consumentenproducten.

Technische specificaties – Materialen, afmetingen en afwerkingen

Materiaal opties

Standaardafmetingen – Universele kop (staal)

Toleranties: schachtdiameter ±0,05 mm, kopdiameter ±0,15 mm, totale lengte ±0,15 mm. Aangepaste vatlengtes beschikbaar.

Mechanische gegevens (5 mm stalen universele kop, geplaatst in 2 mm staalplaat)

De halfholle holte behoudt doorgaans 80-90% van de schuifsterkte van een massieve klinknagel, terwijl er aanzienlijk minder installatiekracht nodig is.

Beschikbare afwerkingen

Kijk hoe we klinknagels maken

Zien is geloven. Klik op de onderstaande video om onze koudperspers in actie te zien: van het draadaanvoeren tot het uitwerpen van de klinknagel. De hele reeks draait op 200–300 stuks per minuut, met realtime kwaliteitsbewaking in elke fase.

Onze koude header met meerdere stations voert het kwadrateren, koppen, extruderen van holtes en trimmen uit in een enkele continue cyclus, allemaal met behoud van toleranties van ± 0,05 mm. Wat u ziet is wat wij leveren, batch na batch.

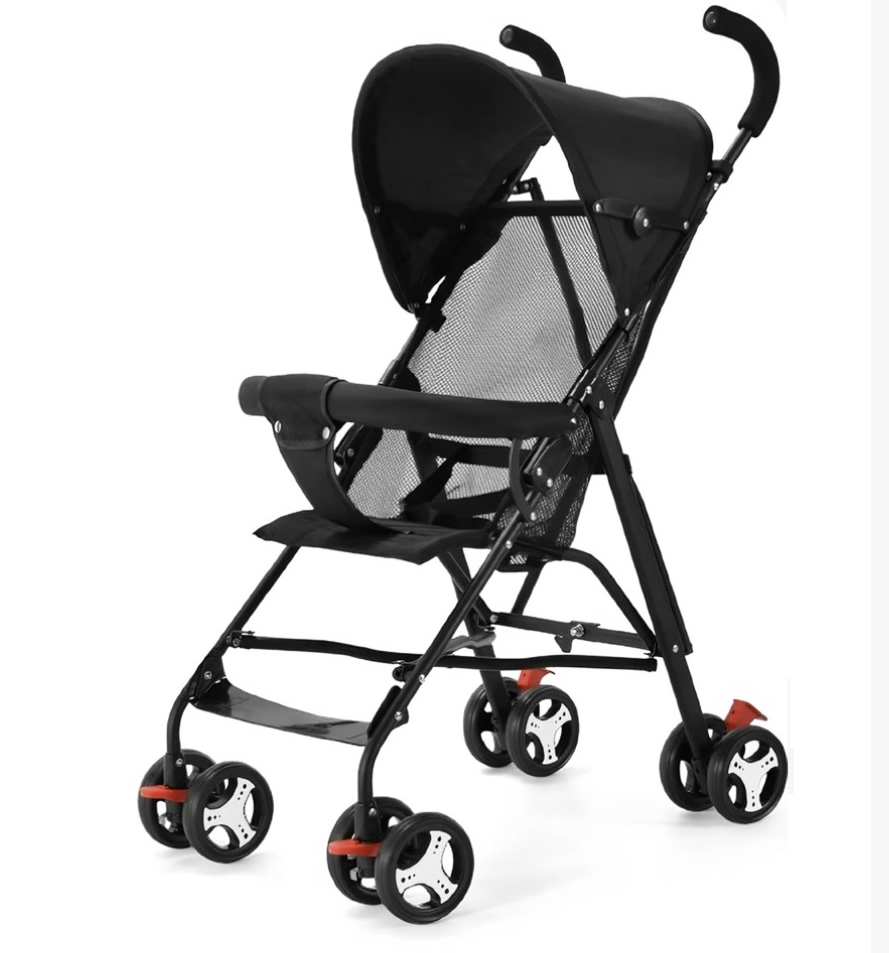

Een voorbeeld van een echte klant: opvouwbaar scharnier voor kinderwagens

Dit is een van de vele toepassingen voor halfholle klinknagels met universele kop. We nemen het op om het echte productiegebruik aan te tonen, niet om beperkingen te suggereren.

Een fabrikant van kinderproducten benaderde ons met een probleem. Het frame van hun kinderwagen gebruikte een klinknagel met ronde kop bij de vouwverbinding. Het ronde hoofd bleef aan de stoffen zitting haken terwijl ouders de kinderwagen op- en uitvouwden. De klachten namen toe. Ze hadden een klinknagel nodig die lager zat dan een ronde kop, er niet omvangrijk uitzag als een spantkop en 10.000 vouwcycli aankon.

Wij adviseren halve holle klinknagels met universele kop – schacht van 5 mm, kopdiameter 10 mm, verzinkt koolstofstaal. De universele kophoogte was slechts 2,4 mm, vergeleken met 3,2 mm voor rond. Dat verschil van 0,8 mm elimineerde het vastlopen van de stof. De bredere kop van 10 mm verdeelde de spanning ook beter, waardoor de plastic bus niet barstte.

De klant testte 500 klinknagels in 100 kinderwagens. Na 10.000 vouwcycli geen blijven haken, geen loskomen, geen scheuren. Ze bestellen onze klinknagels nu in batches van 50.000–100.000 stuks.

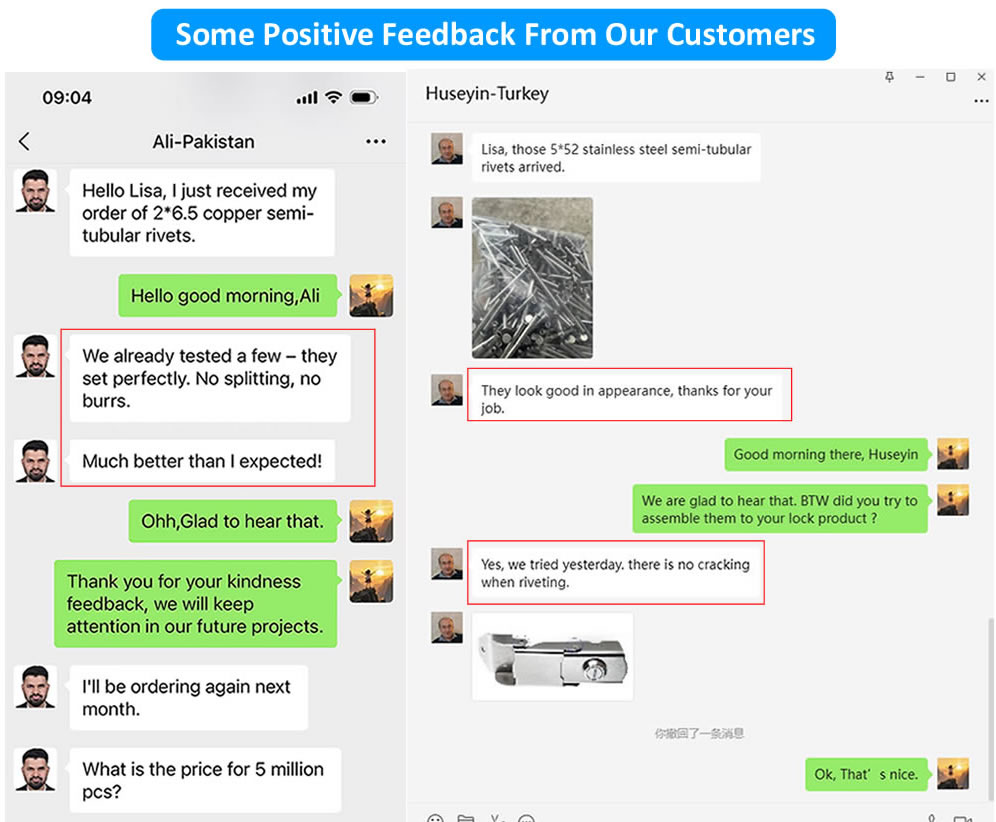

Wat onze klanten zeggen – echte feedback

Waar halfholle klinknagels worden gebruikt

• Kinderwagens en kinderwagens – Opvouwbare scharnieren, stoffen bevestigingspunten
• Auto-interieurs – Deurpaneelbekleding, stoelhoezen, handgrepen
• Bagage en koffers – Handgreepbeugels, hoekbeschermers, slotmontage
• Lederwaren – Riemgaten, bevestigingen voor tassenriemen, decoratieve afwerking
• Elektronicabehuizingen – Bevestiging met laag profiel, chassismontage
• Meubilair – Metaal-houtverbindingen, bekledingsafwerking
• Zachte materialen – canvas, dekzeilen, kunststoffen

Hoe wij klinknagels met koude kop gebruiken

Koudpersen vormt metaal bij kamertemperatuur met behulp van hogesnelheidspersen en precisiematrijzen. Voor halfholle klinknagels met universele kop gebruiken we een koude header met meerdere stations.

Draadtrekken– Inkomende draad wordt tot de exacte schachtdiameter getrokken.

Afgesneden– Draad wordt op precieze blanco lengte gesneden.

Eerste slag (kwadrateren)– Blanco is gecentreerd en vierkant.

Tweede slag (kop)– Hardmetalen matrijs vormt de universele kop.

Derde slag (caviteitsextrusie)– Punch creëert de halfholle holte (45-55% van de cilinderlengte).

Trimmen– Flits rond de koprand is verwijderd.

Tuimelen– Microbramen worden verwijderd.

Plateren of passiveren– Toegepast zoals gespecificeerd.

Door koude kopbewerking wordt het materiaal hard, waardoor de oppervlaktehardheid met 15-20% toeneemt. Onze hardmetalen matrijzen zijn gepolijst tot Ra 0,1 µm voor een soepele kopvorming.

Ons kwaliteitscontroleproces – van grondstof tot uw productielijn

Elke partij klinknagels volgt een gelaagd inspectiesysteem.

Inkomende materiële fase

Elke spoel wordt gecontroleerd op diameter (lasermicrometer, ±0,02 mm) en hardheid (Rockwell-tester). Elke spoel die buiten de specificatie valt, wordt afgewezen.

Opstelling en eerste fase

De eerste tien klinknagels worden onder een vergroting van 20x onderzocht op oppervlaktedefecten en vervolgens gemeten met een optische comparator. Kopdiameter, kophoogte, schacht, lengte en holtediepte moeten overeenkomen met de tekening.

Tijdens de productiefase

Operators trekken 5 klinknagels per 500 stuks. Kritische afmetingen worden gecontroleerd met digitale schuifmaten en een go/no-go-meter. Elke drift veroorzaakt een onmiddellijke drukstop.

Cfase van verificatie van de koppeling

Elke 2.000 stuks plaatsen wij 3 klinknagels in een monster van uw materiaal. De gewalste clinch wordt geïnspecteerd op symmetrie, strakheid en scheuren.

Corrosietests (indien van toepassing)

Voor geplateerde klinknagels worden monsters in onze zoutsproeikamer geplaatst volgens ASTM B117. Bij de partij wordt een certificaat afgegeven.

Laatste sorteerfase

Elke klinknagel gaat door een optische sorteermachine met hogesnelheidscamera's. Na sortering wordt een willekeurig AQL-monster (niveau II, 1.0) handmatig geverifieerd.

Alle inspectiegegevens worden vijf jaar bewaard en bij elke verzending meegeleverd.

Uw bestelling – Wat zit er in de doos

• Klinknagels in verzegelde zakken – Gelabeld met onderdeelnummer, batchnummer en hoeveelheid
• Dimensionaal inspectierapport – 10 klinknagels gemeten uit de batch
• Materiaalcertificaat – Molentestcertificaat voor de gebruikte spoel
• Beplatingscertificaat – Dikte en zoutsproeiresultaten (indien van toepassing)
• Conformiteitscertificaat – Ondertekend door QA-manager, batch-traceerbaar

Nuote Metals is ISO 9001:2015 gecertificeerd. RoHS- en REACH-verklaringen worden op aanvraag verstrekt.

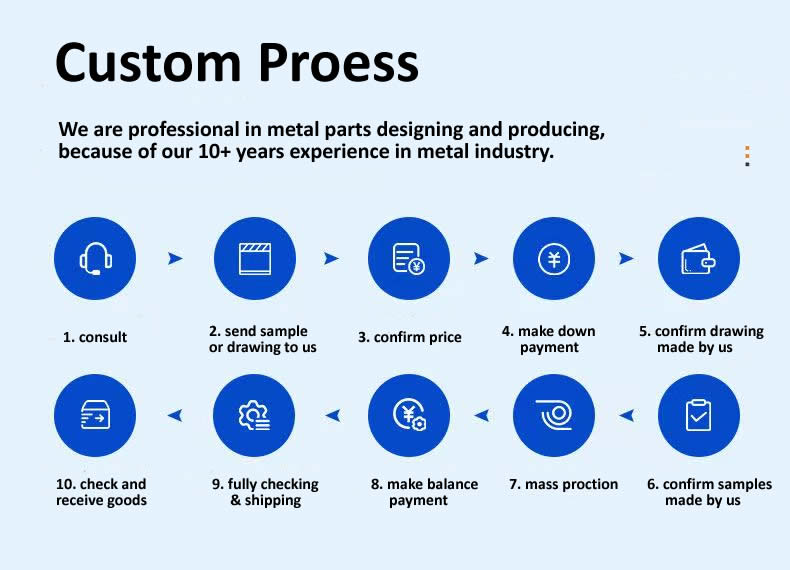

Hoe wij werken – Praktische informatie

• Monsters – 20–50 gratis stuks voor standaard voorraadmaten (klant betaalt verzendkosten)
• Proefbestelling – 10.000 stuks aanbevolen voor eerste validatie
• MOQ – 2.000 stuks (staal/messing), 3.000 stuks (roestvrij)
• Levertijd (voorraad) – 5–7 werkdagen
• Levertijd (aangepast vat) – 12–15 dagen
• Gereedschapskosten – Geen voor standaard gereedschap met universele kop (schacht van 3–8 mm)

Drie vragen die we vaak beantwoorden

Vraag 1: Wanneer moet ik een halve holle klinknagel met universele kop kiezen boven een ronde kop of een platte kop?

A: Kies voor een universele kop als u een groter draagoppervlak nodig heeft dan een ronde kop (om doortrekken in zachte materialen te voorkomen), maar u ook een lager profiel nodig heeft om vastlopen te voorkomen. De universele kop is breder dan rond (2,0–2,2× schacht versus 1,6–1,8×) en zit lager (35–40% van de kopdiameter versus 40–50%). Bij de kinderwagenkoffer hierboven zorgde het hoogteverschil van 0,8 mm ervoor dat de stof niet bleef hangen. Ronde kop is eenvoudiger en goedkoper. Platte kop is voor verzonken toepassingen. Universele kop is de "premium zichtbare" optie voor assemblages van gemengd materiaal.

Vraag 2: Kunnen halfholle klinknagels met universele kop in kunststof worden gebruikt zonder dat de naaf barst?

EEN: Ja. Het bredere lageroppervlak van de universele kop verdeelt de kracht over een groter oppervlak, waardoor de spanning op brosse materialen zoals ABS en polycarbonaat wordt verminderd. Voor kunststof adviseren wij een cilinderlengte die exact 1,0-1,5 mm langer is dan de materiaalstapel, en ingesteld met een pers (geen hamer) met gecontroleerde kracht. In de kinderwagenkoffer verhinderde de universele kop het scheuren van de plastic bus die de ronde kop eerder had beschadigd.

Vraag 3: Wat is het maximale gripbereik voor halfholle klinknagels met universele kop in roestvrij staal?

A: Voor roestvrij staal raden we aan dat de grip niet groter is dan 4× schachtdiameter. Voor een roestvrijstalen klinknagel van 5 mm is de veilige grip maximaal 20 mm. Daarnaast kan de loop tijdens het harden hard worden en barsten. Voor dikkere stapels raden we koolstofarm staal aan (meer ductiel) of het verlengen van de cilinderlengte door tussentijds gloeien. We kunnen op maat gemaakte cilinderlengtes leveren tot 30 mm voor diameters van 6 mm en 8 mm. Neem contact met ons op met uw exacte stapeldikte voor een advies.

Vraag een offerte aan – Vertel ons wat u nodig heeft

Om een ​​vaste prijsopgave voor halfholle klinknagels met universele kop te ontvangen, verzoeken wij u het volgende op te geven:

• Schachtdiameter (mm)
• Vatlengte (mm) – of uw totale materiaalstapeldikte
• Materiaal (staal / roestvrij 304/316 / messing)
• Afwerking (zink / nikkel / zwart oxide / gepassiveerd)
• Geschatte jaarlijkse hoeveelheid

U kunt ook een tekening, een foto van uw huidige klinknagel of een voorbeeldonderdeel bijvoegen. We zullen binnen 24 uur antwoorden met de gereedschapskosten (indien van toepassing), de stukprijs, de doorlooptijd en het gratis monsterbeleid.
