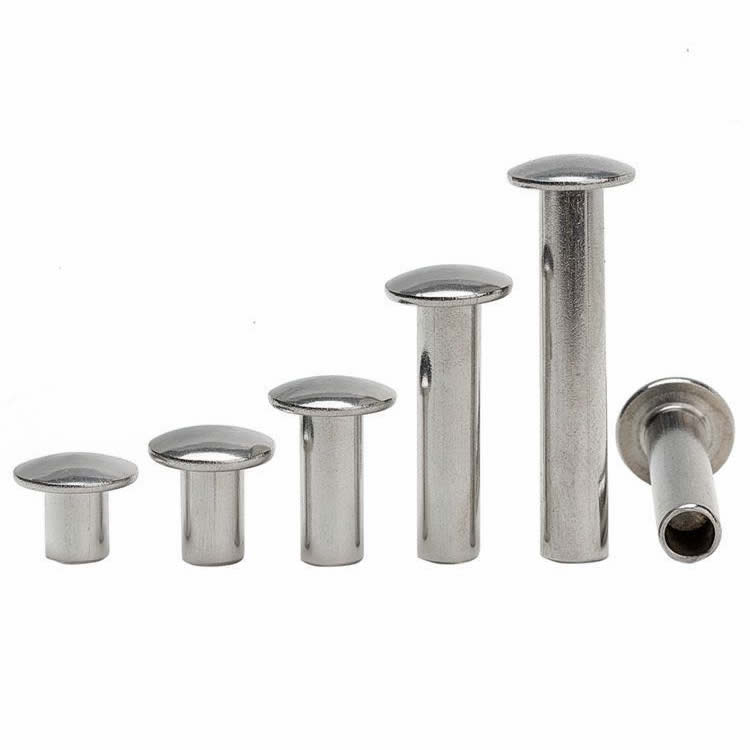

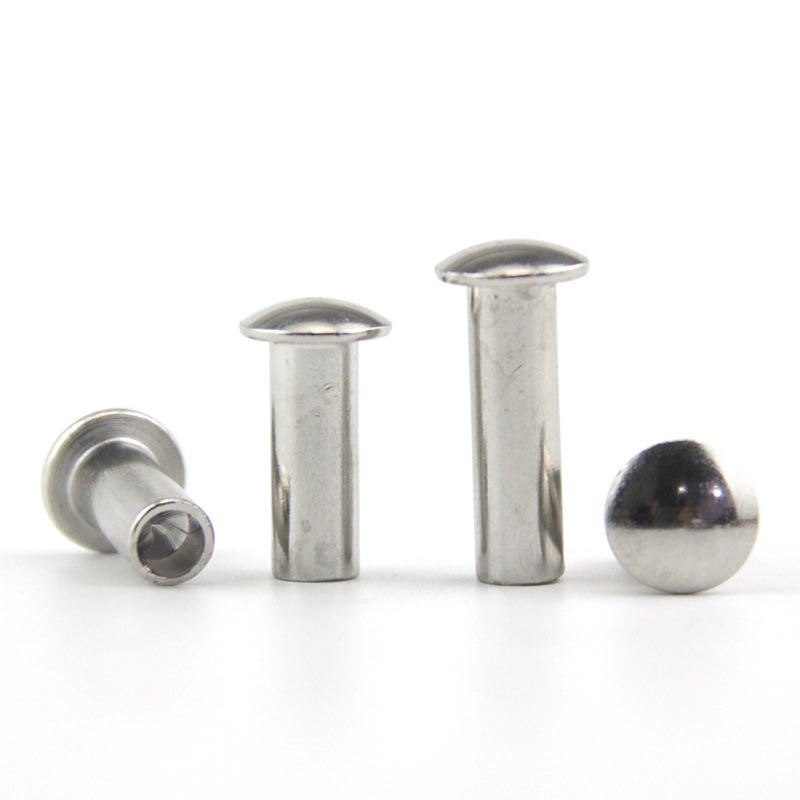

Universele kop semi-holle klinknagels

Loop elke week door onze productievloer. Je ziet ons rondlopen voor zwaar materieel, trusskoppen voor zachte kunststoffen en platte koppen voor elektronica. Maar het gereedschap dat het vaakst wordt gemonteerd? De universele hoofdmatrijs.

Waarom? Omdathalfholle klinknagels met universele kopwerken met het breedste scala aan materialen en toepassingen. Niet te hoog, niet te breed, met een gladde straal die niet blijft haken. Alleen al in de afgelopen 18 maanden hebben we ruim 12 miljoen stuks van dit hoofdtype verzonden.

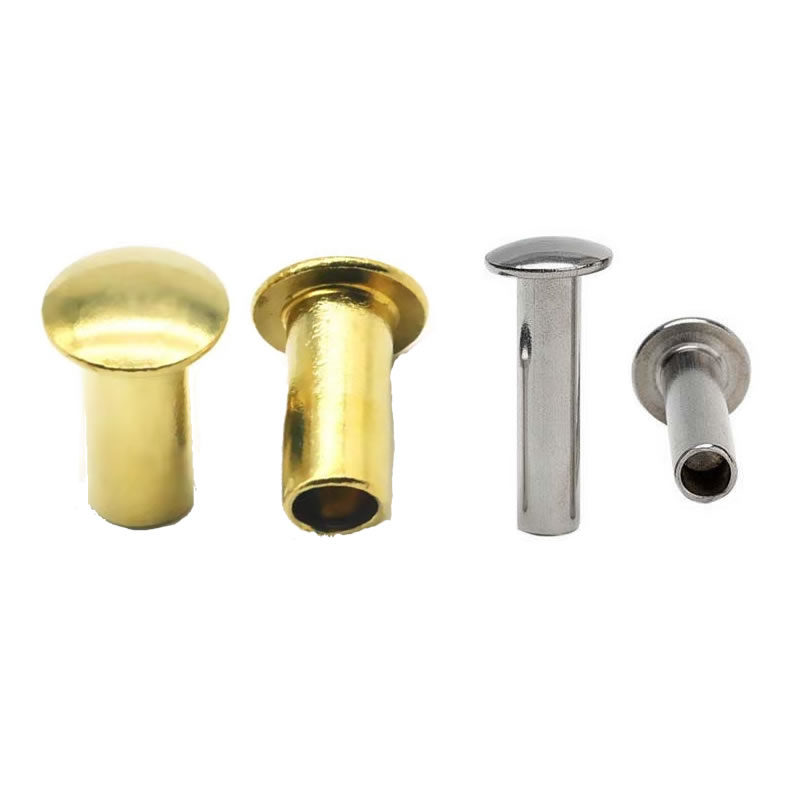

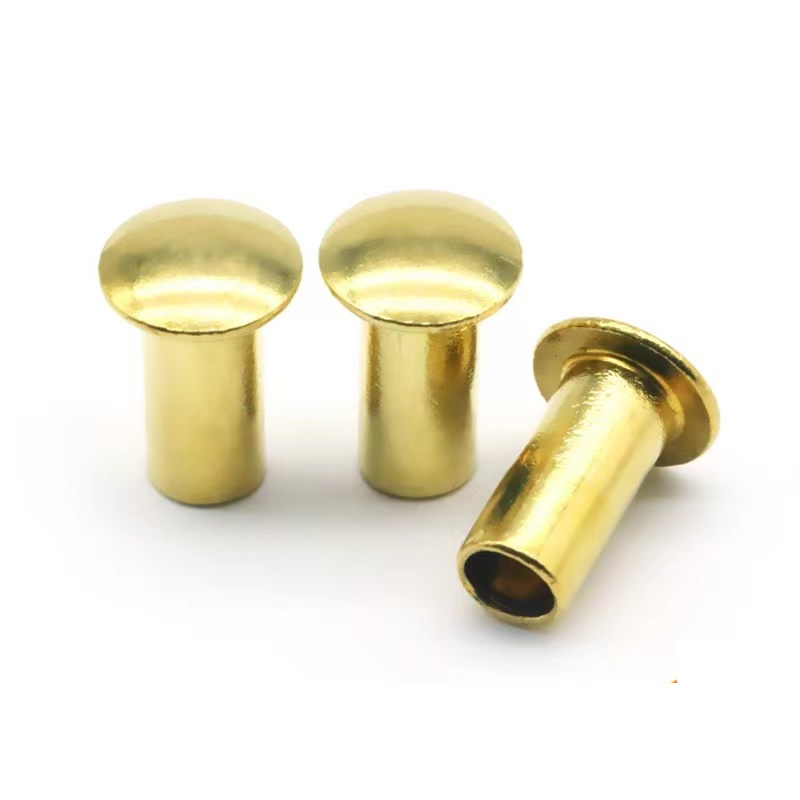

Nuote metalenproduceert universele kopklinknagels in koolstofstaal, roestvrij staal (304/316) en messing. Op deze pagina vindt u twee echte productieverhalen van onze klanten, de exacte parameters die wij hanteren en waarom ons koudekopproces u een consistent perfecte koepel oplevert.

Twee productieverhalen – rechtstreeks uit onze orderlogboeken

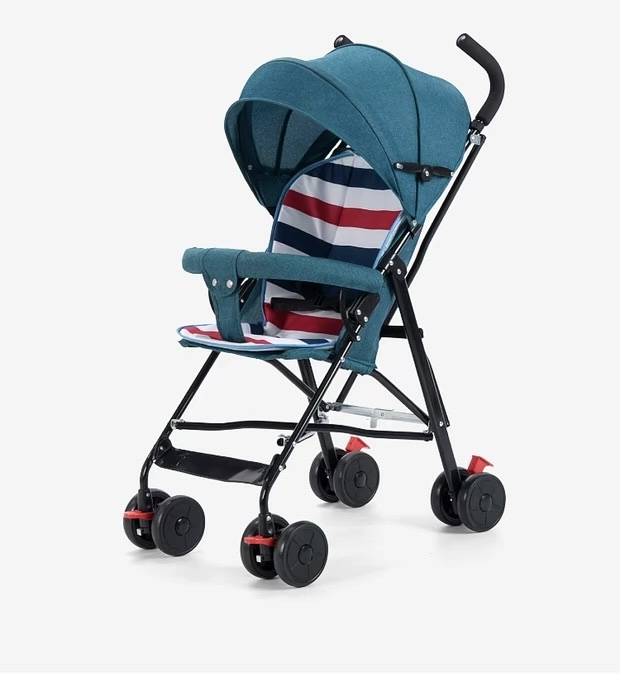

Frame van kinderwagen (koolstofstaal, verzinkt)

Een fabrikant van kinderproducten benaderde ons met een probleem. Het frame van hun kinderwagen gebruikte een klinknagel met ronde kop bij de vouwverbinding. Het hoofd bleef aan de stoffen zitting haken toen de ouders de kinderwagen op- en uitvouwden. De klachten namen toe. Ze hadden een klinknagel nodig die:

Zat lager dan een rond hoofd

Zag er niet omvangrijk uit als een spantkop

Kan 10.000 vouwcycli aan

Wij adviseren semi-holle klinknagels met universele kop – schacht van 5 mm, kopdiameter 10 mm, verzinkt koolstofstaal. De universele kophoogte was slechts 2,4 mm, vergeleken met 3,2 mm voor rond. Dat verschil van 0,8 mm elimineerde het vastlopen van de stof. De bredere kop van 10 mm verdeelde de spanning ook beter, waardoor de plastic bus niet barstte.

Wij hebben 250.000 stuks geleverd. Na een jaar productie heeft de klant twee keer opnieuw besteld. Verder geen klachten over blijven hangen.

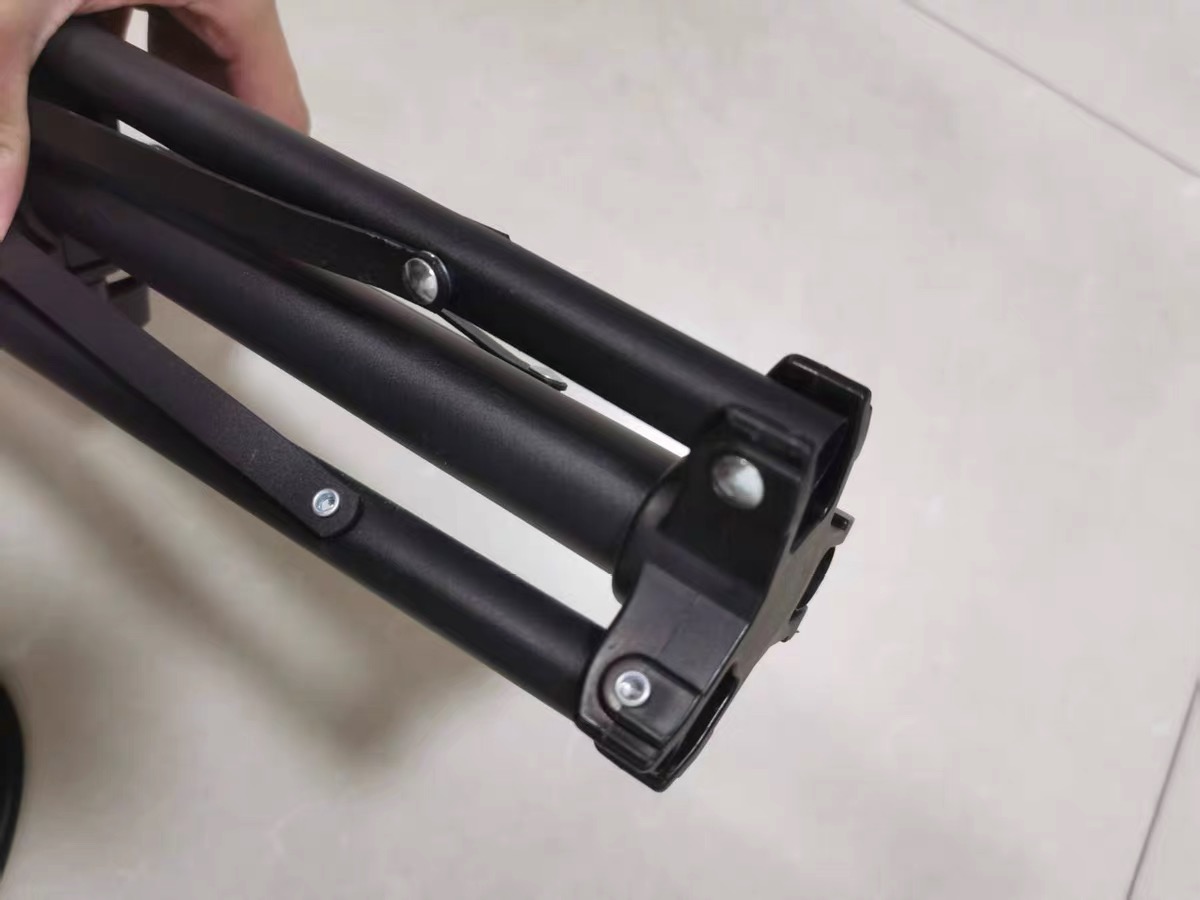

Aluminium statiefpootscharnier (staal, vernikkeld)

Een statieffabrikant had een klinknagel voor het pootscharnier nodig die er eersteklas uitzag, bestand was tegen corrosie en het telescopische mechanisme niet hinderde. Ze hadden roestvrijstalen klinknagels met ronde kop geprobeerd. De hoogte van het hoofd was te hoog – het schuurde tegen de binnenbeenbuis.

Nuote metalen bood staal aanhalfholle klinknagels met universele kopmet vernikkeling. De 4 mm schacht en de 8,5 mm universele kop waren slechts 1,9 mm hoog – laag genoeg om vrij te blijven van de binnenpoot. De vernikkeling kwam overeen met de bestaande hardwareafwerking. De halfholle holte maakte een lichte pneumatische perszetting mogelijk zonder de dunne aluminium poot te vervormen.

De klant heeft nu meer dan 800.000 van deze klinknagels gebruikt voor vier statiefmodellen. Hun assemblagelijn draait op 1.200 klinknagels per uur en er zijn geen storingen.

Wat maakt een universeel hoofd – de cijfers die we daadwerkelijk gebruiken

Universal is geen vaag ‘algemeen doel’-label. Het is een specifieke geometrie.

Onze universele kop zit precies in het midden. Breed genoeg voor zachte materialen. Laag genoeg voor vrije toepassingen. Afgerond genoeg voor consumptiegoederen.

Hoe maakt Nuote Metals een klinknagel?

Standaardmaten die we op de plank bewaren

Looplengtes niet vermeld? Voeg 5-7 dagen toe voor op maat snijden. Gereedschapskosten vervallen bij bestellingen van meer dan 8.000 stuks.

Het koude koersverschil – hoe we de koepel goed krijgen

Universele koppen zijn moeilijker te vormen dan ronde koppen. De brede koepel wil ongelijkmatig stromen. Wij hebben dit opgelost met:

• Progressieve headers met drie stations –Eén klap zou rimpels veroorzaken. Drie lichte slagen creëren een gladde, uniforme koepel.
• Hardmetalen matrijzen met spiegelglans –Geen vastplakken, geen sleepsporen op het oppervlak.
• Optische comparator tijdens het proces– Wij controleren de rondloop van de kop elke 500 stuks. Tolerantie: ±0,10 mm.

Ons afkeuringspercentage voor universele kopklinknagels bedraagt ​​0,4%. De meeste van deze afgekeurde producten zijn afkomstig van spoelverbindingen en niet van kopvormende defecten.

Wat u krijgt bij elke zending van Nuote metalen

Molentestcertificaat – Herleidbaar tot de originele smelt

Maatrapport – 10 stuks gemeten (kopdiameter, kophoogte, schacht, loop, holte)

Beplatings- of passivatiecertificaat (indien van toepassing)

Conformiteitscertificaat – Ondertekend door onze QA-manager

Wij zijn ISO 9001:2015 gecertificeerd. RoHS- en REACH-verklaringen zijn standaard voor alle materialen.

Ons beleid – Geen games

Monsters– 20 stuks gratis voor elke standaard universele hoofdmaat. Je betaalt verzendkosten.

MOQ– 2.000 stuks (staal/messing), 3.000 stuks (roestvrij)

Voorraad levertijd– 5 werkdagen

Aangepaste doorlooptijd– 12 werkdagen

Gereedschap– Geen kosten voor standaard universele kopgereedschappen

Drie vragen die we dagelijks beantwoorden

Vraag 1: Ons kinderwagenframe maakt gebruik van een plastic scharnierbus. De oude klinknagel met ronde kop scheurde de bus. Zullen semi-holle klinknagels met universele kop dit oplossen?

EEN: Ja. De universele kop heeft een diameter van 2,0–2,2 maal de schacht, tegenover 1,6–1,8 voor rond. Die extra breedte verdeelt de klemkracht over een groter oppervlak, waardoor de spanning op bros plastic wordt verminderd. We raden aan om deze te combineren met een cilinderlengte die exact 1,0 mm langer is dan uw materiaalstapel – dit zorgt voor een zachte clinch zonder de bus te veel samen te drukken. Voor de kinderwagenkoffer hierboven (5 mm schacht, 2,5 mm plastic + 1,5 mm staal) gebruikten we een cilinderlengte van 6 mm. Geen scheuren na 10.000 cycli.

Vraag 2: Kun je semi-holle klinknagels met universele kop van aluminium maken? Onze statiefpoten zijn van aluminium en we willen galvanische corrosie voorkomen.

EEN: Ja. Wij produceren universele kopklinknagels in 5056 aluminiumlegering. Aluminium is echter zachter dan messing of staal, waardoor de clinch minder agressief is. Voor de toepassing van statiefscharnieren werkt messing eigenlijk goed met aluminium, zolang de omgeving droog is (studiogebruik binnenshuis). Voor statieven voor buiten adviseren wij roestvrij staal 304 met een nylon isolerende ring, of geanodiseerde aluminium klinknagels. Onze statiefklant koos voor vernikkeld messing voor gebruik binnen en buiten – geen galvanische problemen na twee jaar praktijkgegevens.

Vraag 3: Wat is de maximale variatie in de kophoogte die we kunnen verwachten van uw halfholle klinknagels met universele kop? We gebruiken een automatische feeder die onderdelen met een kophoogtevariatie >0,15 mm uitwerpt.

A: Ons standaardproces houdt de kophoogte op ±0,10 mm. Voor kritische geautomatiseerde invoer kunnen we zonder extra kosten aandraaien tot ±0,07 mm met 100% lasersortering voor bestellingen van meer dan 20.000 stuks. We hebben ruim 500.000 universele kopklinknagels naar een automobielleverancier verzonden met deze exacte vereiste; er zijn geen afwijzingen van de feeder gerapporteerd.

Bekijk de universele kop zelf

Wij sturen u 20 stuks halfholle klinknagels met universele kop in het materiaal en de maat van uw keuze. Geen kosten. Geen verplichting. Test ze op uw eigen assemblagelijn.

ContactNuote metalenmet uw diameter, looplengte en materiaal. Monsters worden binnen 24 uur verzonden.
