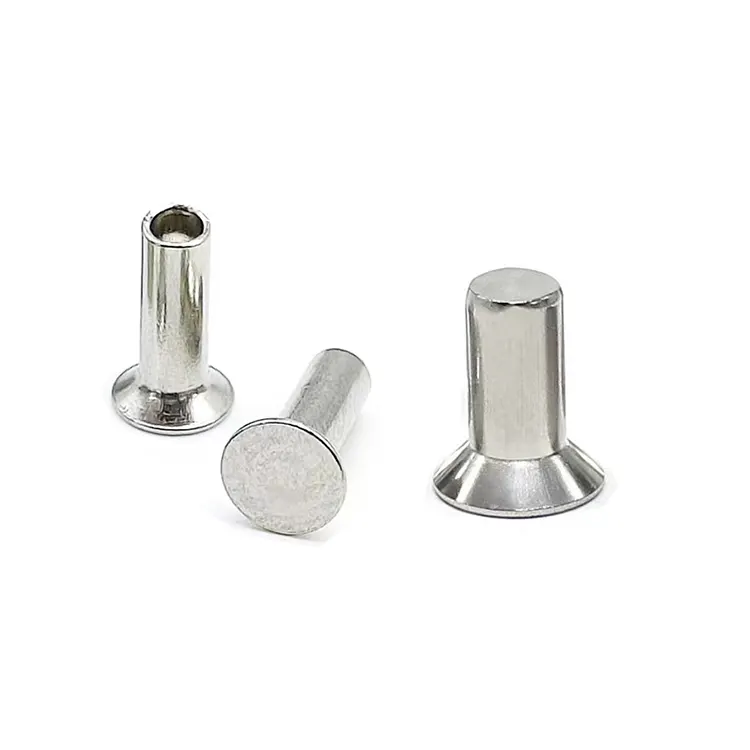

Verzonken kop klinknagels

Klinknagels met verzonken kopzijn de enige klinknagelkoppen die zijn ontworpen om volledig onder het oppervlak te zitten. Met een taps toelopende kop die past bij een voorgeboorde verzinkboor, steken deze klinknagels niet uit – geen blijven haken, geen schrapen, geen interferentie met bijpassende onderdelen.

Ze vereisen een extra stap in uw productieproces – het boren van een taps toelopend gat vóór het uitharden – maar die stap is de moeite waard als de verbinding volledig vlak moet zijn. Luchtvaartpanelen, elektronische behuizingen, architectonische afwerkingen en overal waar een glad oppervlak van cruciaal belang is – dat is waar verzonken klinknagels passen.

Verzonken versus platte kop – het verschil in vlakke afwerking

De twee hoofdhoeken – 90° versus 100°

Welke hoek moet je kiezen?

Kies 90°als u standaard verzinkboorbits gebruikt: deze zijn overal verkrijgbaar en compatibel met de meeste algemene toepassingen.

Kies 100°als u werkt volgens luchtvaart- of defensiespecificaties, of als uw bestaande gereedschap al is ingesteld voor 100° verzinkboren. We raden niet aan om hoeken te mengen – een klinknagel van 100° in een verzinkboor van 90° zal er trots op zijn; een klinknagel van 90° in een verzinkboor van 100° zal te diep zitten.

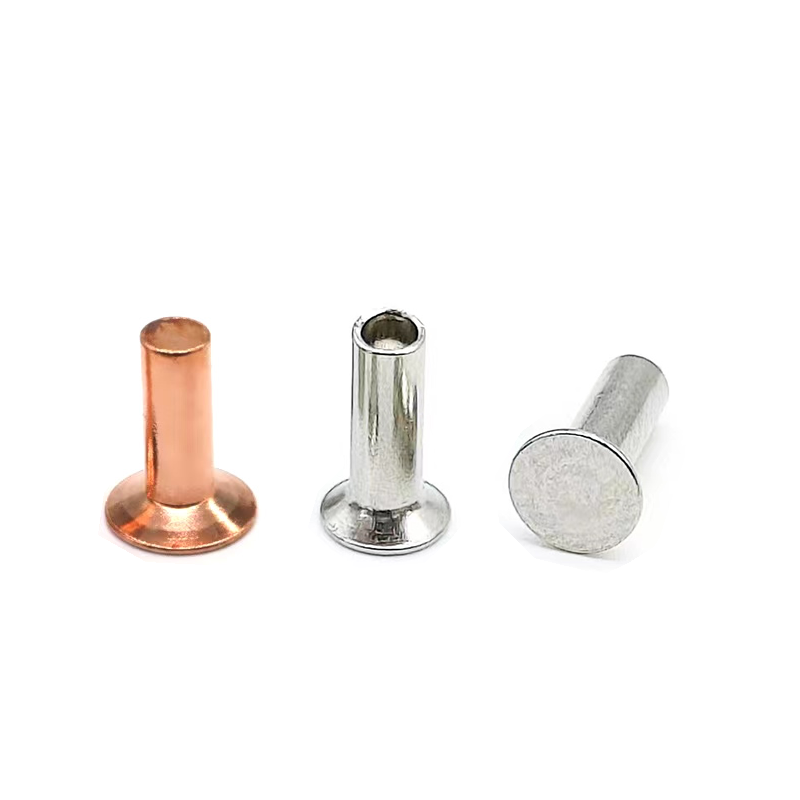

Wat we maken – drie ontwerpen, vijf materialen

Volledige buis is beschikbaar voorklinknagels met verzonken kop– het holle ontwerp maakt plaatsing met weinig kracht mogelijk, terwijl de vlakke afwerking behouden blijft.

Beschikbare materialen: koolstofarm staal, roestvrij staal (304/316), messing (C2680), koper (C11000), aluminium (5052/5056)

Afwerkingen: verzinkt, zwart oxide, gepassiveerd, gelakt, vernikkeld, antiek, geanodiseerd, blank – afhankelijk van het materiaal.

Eén echte toepassing: montage van houten meubelbeslag

Een fabrikant van houten kantoormeubilair moest metalen montageplaten aan de onderkant van bureaus bevestigen. De platen waren zichtbaar toen het bureau tijdens de montage werd omgedraaid. De vorige klinknagels met ronde kop schraapten tegen de verpakking als de bureaus werden gestapeld. Klanten ontvingen bekraste producten. De werkplaats moest ook schuimvulling toevoegen om de klinknagelkoppen tijdens het transport te beschermen.

De fabrikant overwoog klinknagels met platte kop: een lager profiel, maar toch boven het oppervlak. Ze wilden geen uitsteeksels. De oplossing lag voor de hand: verzink de gaten en gebruik klinknagels met verzonken kop.

Nuote Metals leverde halfbuisvormige klinknagels van verzinkt staal met verzonken kop – schacht van 4,0 mm, kopdiameter 8,0 mm, hoek van 90°, cilinderlengte van 10,0 mm. De halfbuisvormige holte hield de kracht laag, waardoor schade aan het hout werd voorkomen. De hoek van 90° kwam overeen met hun standaard verzinkboor. De kop lag vlak bij het houten oppervlak – geen uitstekend metaal, geen krassen, geen schuimvulling nodig.

De klant testte 200 klinknagels op 100 bureaus. Na 1.000 montage-demontagecycli geen losraken, geen oppervlakteschade. Sindsdien hebben ze hun hele productlijn omgebouwd naar klinknagels met verzonken kop, waardoor klachten over verpakkingsschade zijn geëlimineerd.

Standaardopties – aangepast aan uw specificatie

Klinknagels met verzonken kopworden vervaardigd volgens uw exacte vereisten. Kophoek, kopdiameter en totale lengte zijn afgestemd op uw verzinkboorgereedschap en materiaalstapel.

Wat wij van jou nodig hebben:

• Schachtdiameter – 1,5 mm tot 8,0 mm
• Hoofdhoek – 90° of 100°
• Kopdiameter – afgestemd op uw verzinkgereedschap
• Totale lengte – of de totale dikte van uw materiaalstapel
• Materiaal – staal, roestvrij staal, messing, koper of aluminium
• Uitvoering – massief, halfbuisvormig of volledig buisvormig
• Afwerking – zink, gepassiveerd, gelakt, nikkel, geanodiseerd, enz.

Kritische opmerking:De kop moet overeenkomen met uw verzinkboorgereedschap. Als u ons een monster van uw verzinkboor of een voorverzonken gat stuurt, kunnen wij garanderen dat de kop vlak zit.

Voorbeeld doorlooptijd:5–10 dagen voor standaard balhoofdhoeken (90° of 100°). Voor gedetailleerde specificaties, aangepaste vereisten of om uw project te bespreken kunt u contact opnemen met ons verkoopteam. Zij zullen u door het proces begeleiden.

Waarom de taps toelopende kop moeilijker te maken is – en hoe we het goed doen

De verzonken kop is niet zomaar een platte kop met een schuine rand. De conus moet overeenkomen met de hoek van uw verzinkboor – 90° of 100° – en moet vlak over het gehele oppervlak liggen. Als de hoek 1° afwijkt, zal de klinknagel trots of onder het oppervlak zitten.

Wat maakt verzonken koppen anders:

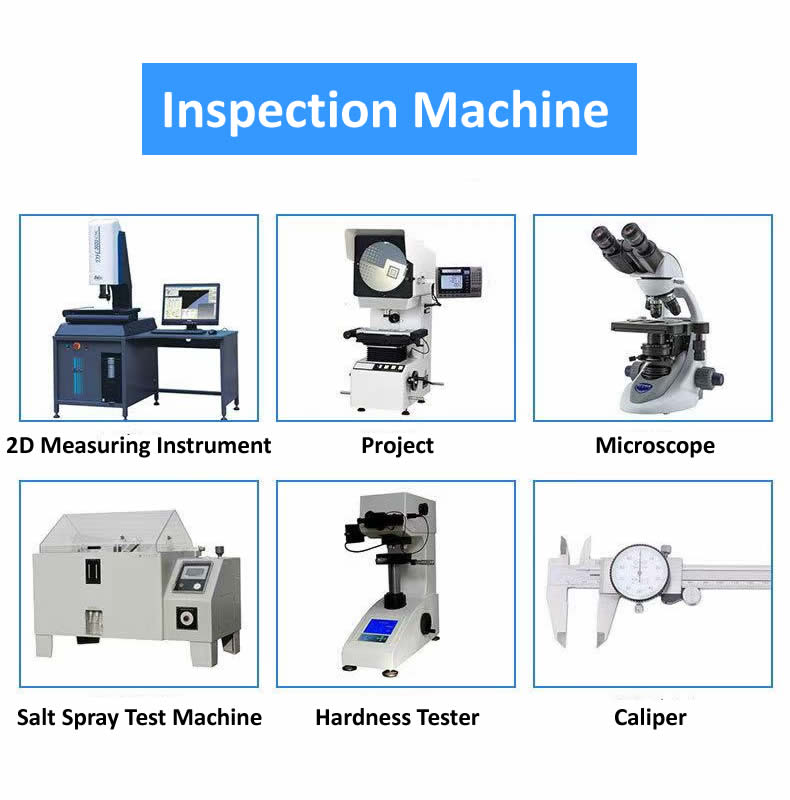

Hoekprecisie– Onze koersmatrijzen worden in exacte hoeken gesneden. Bij elke inspectie van het eerste artikel meten we de kophoek met behulp van een optische comparator. Tolerantie: ±1°.

Gladde tapsheid– De overgang van kop naar schacht moet vloeiend zijn. Elke stap of braam op de kruising verhindert dat de kop volledig op zijn plaats zit. Om dit te voorkomen zijn onze hardmetalen matrijzen gepolijst.

Dikteconsistentie– De kop moet dik genoeg zijn om onder belasting te kunnen blijven staan, maar dun genoeg om vlak te blijven zitten. Wij controleren de kopdikte tot op ±0,10 mm.

Oppervlakteafwerking– Het kopoppervlak moet glad zijn. Eventuele gereedschapssporen of krassen zijn zichtbaar op een vlak afgewerkt product.

Het resultaat:Verzonken koppen die vlak zitten, er schoon uitzien en stevig vasthouden.

Kwaliteitscontrole – de extra controles voor verzonken koppen

Verzonken hoofden hebben strengere controles nodig dan andere hoofdstijlen. Een afwijkende kop of een inconsistente verzinkboor betekent een klinknagel die niet vlak zit – en die het doel van het kiezen voor een verzonken kop in de eerste plaats tenietdoet.

Ons proces:

• Vóór productie – We controleren uw verzinkboor of voorverzonken gatmonster om te bevestigen dat de kophoek overeenkomt.
• Eerste artikel – 10 klinknagels gemeten op een optische comparator. Kophoek en kopdiameter geverifieerd.
• In productie – 5 klinknagels per 500 stuks. Balhoofdhoek gecontroleerd.
• Zettest – Elke 2.000 stuks, in uw voorverzonken materiaal gezet. Hoofdspoeling geverifieerd door vingertest en voelermaat.
• Eindsortering – 100% optische inspectie. AQL handmatig voorbeeld.

Wat u feitelijk ontvangt - Een volledig overzicht van wat we hebben gemaakt

Wij verzenden niet alleen klinknagels. Wij verzenden een registratie van wat er precies is geproduceerd en hoe dit is geverifieerd.

Het pakket omvat:

• Materiaalcertificaat – Chemische samenstelling en treksterkte van de gebruikte spoel
• Inspectieblad – Werkelijke afmetingen van 10 klinknagels uit de batch – inclusief kophoekverificatie
• Verzinkboormatchrapport – Bevestiging dat de kophoek overeenkomt met uw gereedschap (als u een monster heeft verstrekt)
• Afwerkingscertificaat – Plaatdikte geverifieerd door XRF (indien van toepassing)
• Conformiteitsdocument – ​​Ondertekend door onze QA-manager, batch-traceerbaar

Waarom dit belangrijk is:Als er ooit een storing ter plaatse optreedt – of als een klant klaagt over een oneffen oppervlak – beschikt u over de gegevens om dit terug te voeren op de exacte batch en de exacte kophoekmeting.

Gecertificeerd voor:ISO 9001:2015, RoHS, BEREIK

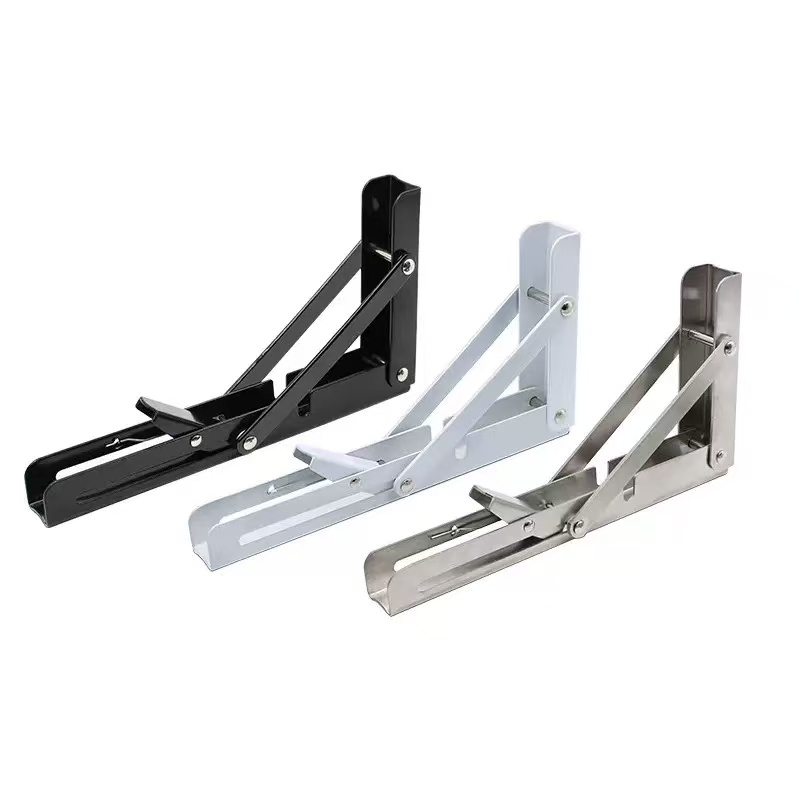

Waar klinknagels met verzonken kop worden gebruikt

• Meubilair – Bureaus, stoelen, kasten – waarbij zichtbare hardware onaanvaardbaar is
• Automobiel – Interieurbekleding, carrosseriepanelen, vloerconstructies – waarbij oppervlakken glad moeten zijn
• Lucht- en ruimtevaart – Romppanelen, interieurbekleding, vleugeloppervlakken – waar luchtweerstandsvermindering van belang is
• Elektronica – Behuizingen, chassis, paneelconstructies – waarbij onderdelen vlak moeten passen
• Architectonische hardware - Deurbeslag, balustrades, decoratief metaalwerk
• Maritiem – Dekbeslag, interieuruitrusting – waar geen haken en ogen aan zijn toegestaan
• Industriële apparatuur – Bedieningspanelen, machinebeveiligingen – waarbij veiligheid en uiterlijk er beide toe doen

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een klinknagel met verzonken kop en een klinknagel met verzonken kop?platte kop klinknagel?

A: Een verzonken kop heeft een taps toelopende onderkant die past bij een voorgeboorde verzinkboor, waardoor de kop volledig gelijk ligt met of onder het materiaaloppervlak. Een platte kop heeft een rechte onderkant en zit trots op het oppervlak (0,8–1,2 mm voor een schacht van 5 mm). Het nadeel: verzonken koppen vereisen een extra productiestap (het verzinken van het gat), maar ze steken niet uit. Kies voor verzonken als de voeg volledig glad moet zijn; kies vlak als een laag profiel voldoende is en u de extra bewerkingsstap wilt vermijden.

Vraag 2: Moet ik klinknagels met verzonken kop van 90° of 100° kiezen?

A: Kies de hoek die past bij uw bestaande verzinkboorgereedschap. 90° is de standaard voor de meeste algemene toepassingen – meubels, elektronica, automobielindustrie en algemeen industrieel werk. 100° is gebruikelijk in lucht- en ruimtevaart- en defensietoepassingen waar specifieke specificaties dit vereisen. Als u het niet zeker weet, raden wij 90° aan – dit is compatibel met de overgrote meerderheid van de standaard verzinkboren. Als u ons een monster van uw verzinkgereedschap stuurt, kunnen wij de match verifiëren.

Vraag 3: Hoe selecteer ik de juiste totale lengte voor een klinknagel met verzonken kop?

A: De totale lengte is inclusief de kop. Voor een massieve verzonken klinknagel is de totale lengte gelijk aan de verzinkingsdiepte plus de dikte van de materiaalstapel plus de uitstekende schacht (1,2–1,5× schachtdiameter). Voor een semi-buisvormige klinknagel met verzonken kop moet de cilinderlengte ongeveer 1,5–2,0 mm langer zijn dan de dikte van de materiaalstapel. De kop ligt vlak, dus de materiaalstapeldikte plus de clinchlengte bepalen de totale lengte. Stuur ons uw materiaalstapeldikte en specificaties van het verzinkgereedschap – wij adviseren u de exacte lengte.

Vraag 4: Welk ontwerp moet ik kiezen: massief, halfbuisvormig of volledig buisvormig?

A: Semi-buisvormig is de standaardkeuze voor de meeste toepassingen – 80–90% vaste sterkte bij 25–30% van de zetkracht. Kies voor massief materiaal als u maximale sterkte nodig heeft voor structurele, dragende constructies. Kies voor volledig buisvormig als u met zachte materialen werkt of minimale zetkracht nodig heeft. Alle drie de uitvoeringen zijn verkrijgbaar met hetzelfde verzonken kopprofiel.
