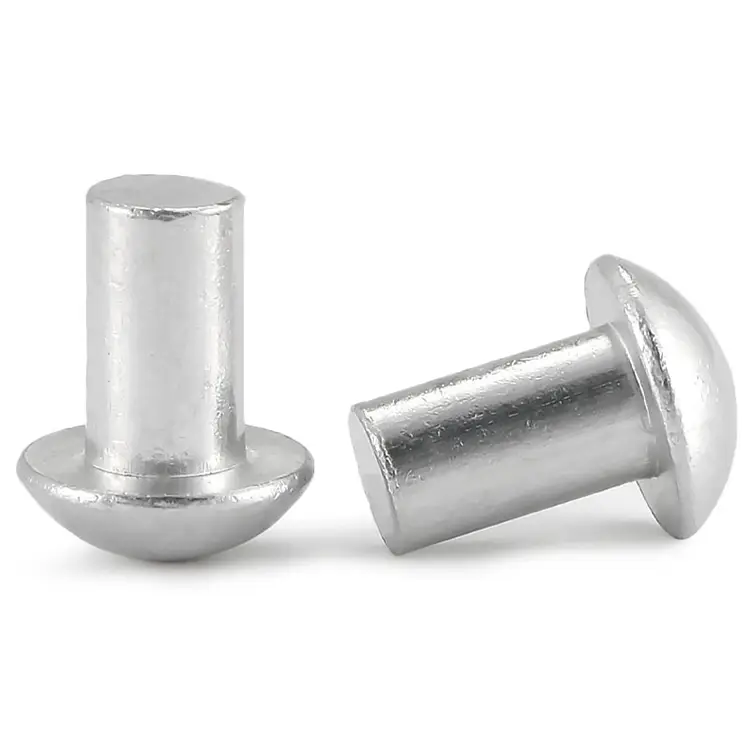

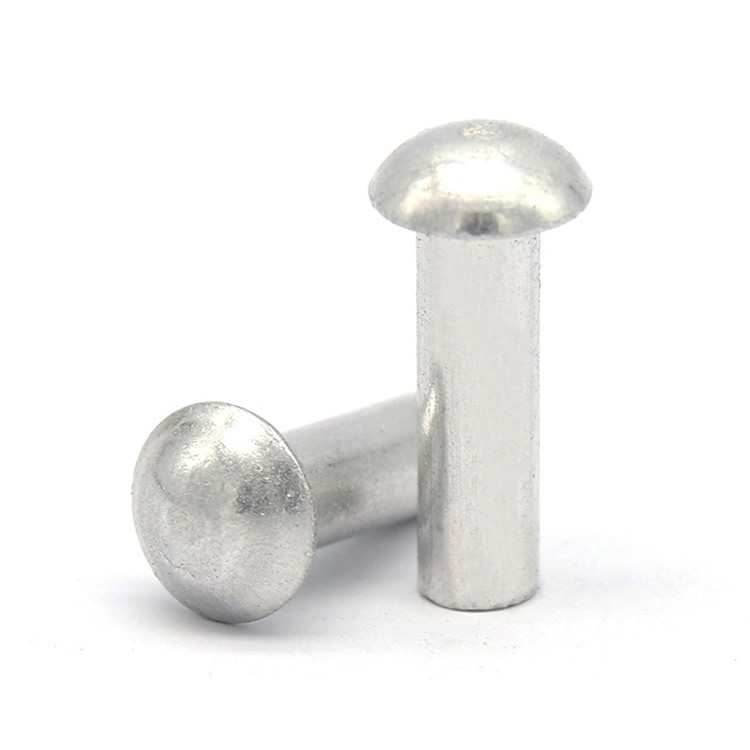

Paddestoelkop massieve klinknagels

Massieve klinknagels met paddenstoelkopzijn de beste keuze als u een maximaal draagoppervlak nodig heeft met een laag, onopvallend profiel. De brede kop – 2,2–2,5 keer de schachtdiameter – verdeelt de klemkracht over een groter oppervlak, waardoor de spanning op het materiaal wordt verminderd. De royale radius aan de rand voorkomt dat de kop zich ingraaft of het omringende oppervlak beschadigt. Deze combinatie maakt massieve klinknagels met paddestoelkop ideaal voor toepassingen waarbij uiterlijk en structurele integriteit er beide toe doen.

In tegenstelling tot klinknagels met ronde kop die de belasting op een kleiner oppervlak concentreren, of klinknagels met platte kop die lager zitten maar minder draagoppervlak bieden, zorgen paddenstoelklinknagels voor de balans: een brede, lage koepel die de belasting verdeelt zonder te trots te zitten.

Paddestoel versus rond versus plat – waar de paddenstoelkop past

Wanneer moet je een paddenstoelkop kiezen:Bij de montage wordt gebruik gemaakt van kunststof, composiet, dun plaatstaal of zachte materialen waarbij de belasting moet worden verdeeld. U heeft een laag profiel nodig, maar wilt toch een zichtbare, afgewerkte uitstraling.

Eén echte toepassing: behuizing van industriële apparatuur

Een fabrikant van industriële elektrische behuizingen gebruikte klinknagels met ronde kop om montagebeugels aan plastic behuizingen te bevestigen. Het smalle draagoppervlak van de ronde kop veroorzaakte na verloop van tijd spanningsscheuren in het behuizingsmateriaal. De klant probeerde klinknagels met platte kop – de verdeling van de belasting was beter, maar de scherpe rand ontsierde het oppervlak tijdens het zetten.

We leverden massieve klinknagels van verzinkt staal met paddestoelkop – schacht van 4,0 mm, kop 9,5 mm en totale lengte van 12,0 mm. De brede paddestoelkop verdeelde de klemkracht gelijkmatig over de kunststof behuizing. De gladde, afgeronde rand maakte markering op het oppervlak overbodig. Het lage profiel zat netjes op de behuizing zonder er omvangrijk uit te zien. De klant testte 500 klinknagels in 200 behuizingen. Na 10.000 trillingscycli geen spanningsscheuren, geen oppervlakteschade. Ze bestellen nu massieve klinknagels met paddestoelkop in batches van 150.000 stuks per jaar.

Hoe te specificeren – materialen, afmetingen en afwerking

Wij vervaardigen in vijf materialen:

Wat u verstrekt:

Schachtdiameter– 1,5 mm tot 8,0 mm

Diameter kop– wij kunnen u adviseren op basis van uw materiaal- en belastingsvereisten

Totale lengte– wij berekenen op basis van uw materiaalstapeldikte

Materiaal– kies uit de vijf bovenstaande opties

Finish– zink, gepassiveerd, gelakt, nikkel, geanodiseerd, antiek, enz.

Randradius– voor kunststof/composiettoepassingen "volledige straal" opgeven

Lengteregel voor massieve klinknagels:Totale lengte = materiaalstapeldikte + (1,2–1,5 × schachtdiameter).

Voorbeeld doorlooptijd:Standaard 5–10 dagen; aangepaste gereedschappen: 15–20 dagen.

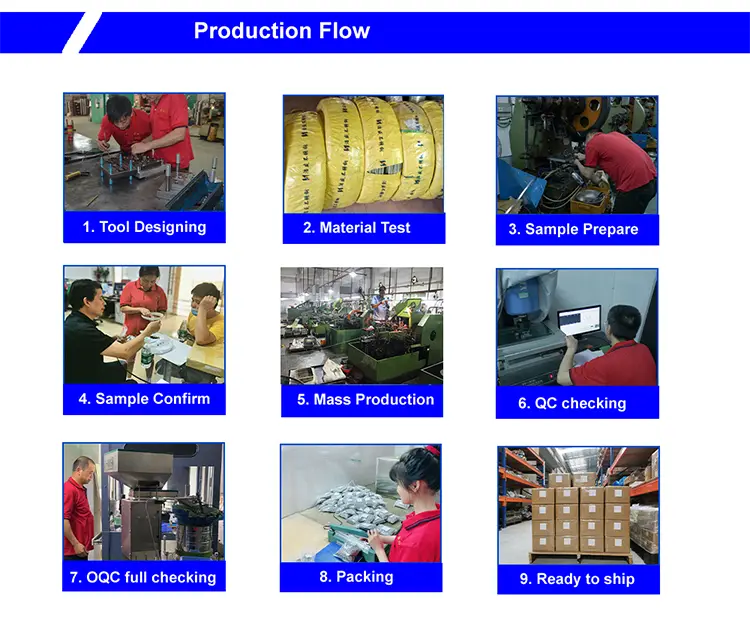

Ons productieproces – van grondstof tot afgewerkte klinknagel

Wij vervaardigen massieve klinknagels met paddestoelkop via een gecontroleerde workflow van zeven stappen. Elke batch is traceerbaar vanaf het binnenkomende materiaal tot de uiteindelijke verzending.

1. Inkoop van grondstoffen– Gecertificeerde draad (koolstofstaal, roestvrij staal, messing, koper of aluminium) wordt gekocht bij goedgekeurde fabrieken. Elke spoel wordt geleverd met een molentestcertificaat en warmtenummer.

2. Inspectie van inkomend materiaal– Elke spoel wordt gecontroleerd op diameter (lasermicrometer, ±0,02 mm), hardheid (Rockwell-tester) en materiaalsamenstelling (spectrometer). Rollen die buiten de specificaties vallen, worden afgewezen voordat ze de productievloer bereiken.

3. Gereedschapsvoorbereiding– Voor nieuwe afmetingen of aangepaste kopprofielen ontwerpen en bewerken wij hardmetalen kopmatrijzen. Voor standaardmaten wordt bestaand gereedschap geïnspecteerd en ingesteld. De matrijsgeometrie is van cruciaal belang voor de brede, lage koepel en de gladde randradius van de paddestoelkop.

4. Eerste artikelinspectie– De eerste 10 klinknagels van elke gereedschapsopstelling worden gemeten op een optische comparator. Kopdiameter, kophoogte, randradius, schachtdiameter en totale lengte moeten overeenkomen met de tekening voordat de productie begint. Er wordt een volledig FAI-rapport uitgebracht.

5. Massaproductie– Persen draaien met een geoptimaliseerde snelheid voor het materiaal en de kopstijl. Controles tijdens het proces vinden plaats met gedefinieerde intervallen (5 klinknagels per 500 stuks). Elke dimensionale afwijking veroorzaakt een onmiddellijke persstop en aanpassing van het gereedschap.

6. Inspectie tijdens het proces– Elke 2.000 stuks plaatsen we 3 klinknagels in een representatief materiaalmonster (dezelfde dikte en type als uw montage). De clinch wordt geïnspecteerd op symmetrie, strakheid en oppervlaktemarkering. Randradius en vlakheid van de onderkant worden geverifieerd.

7. Laatste uitgaande inspectie– 100% optische sortering voor kritische afmetingen. AQL-monster (niveau II, 1.0) handmatig geverifieerd. Maatrapport, materiaalcertificaat en conformiteitscertificaat afgegeven bij elke verzending.

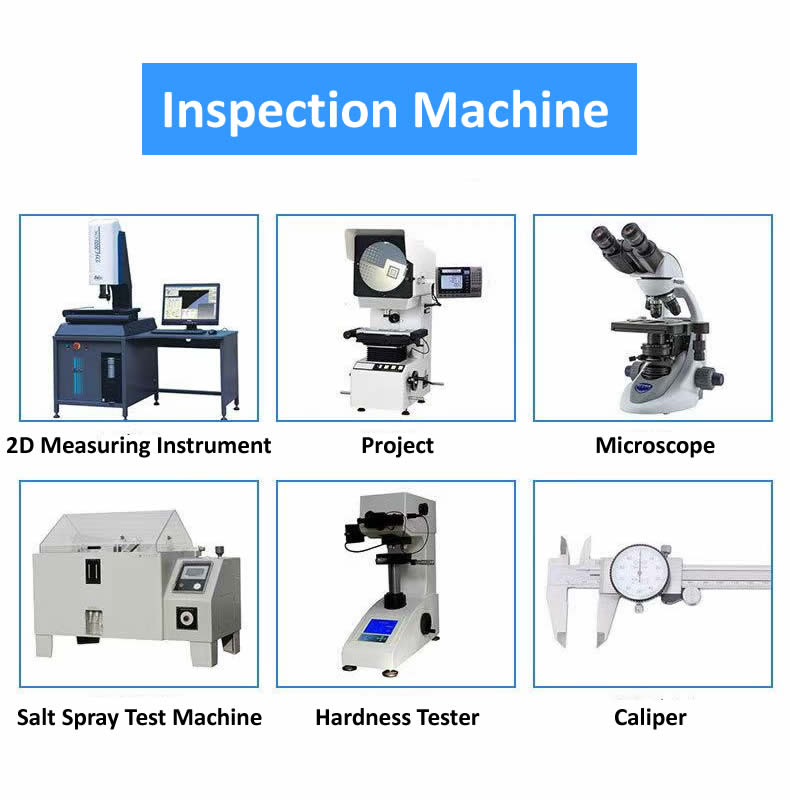

Hoe we kritische afmetingen controleren – ons interne laboratorium

Alle apparatuur wordt jaarlijks gekalibreerd. De inspectiegegevens worden vijf jaar bewaard.

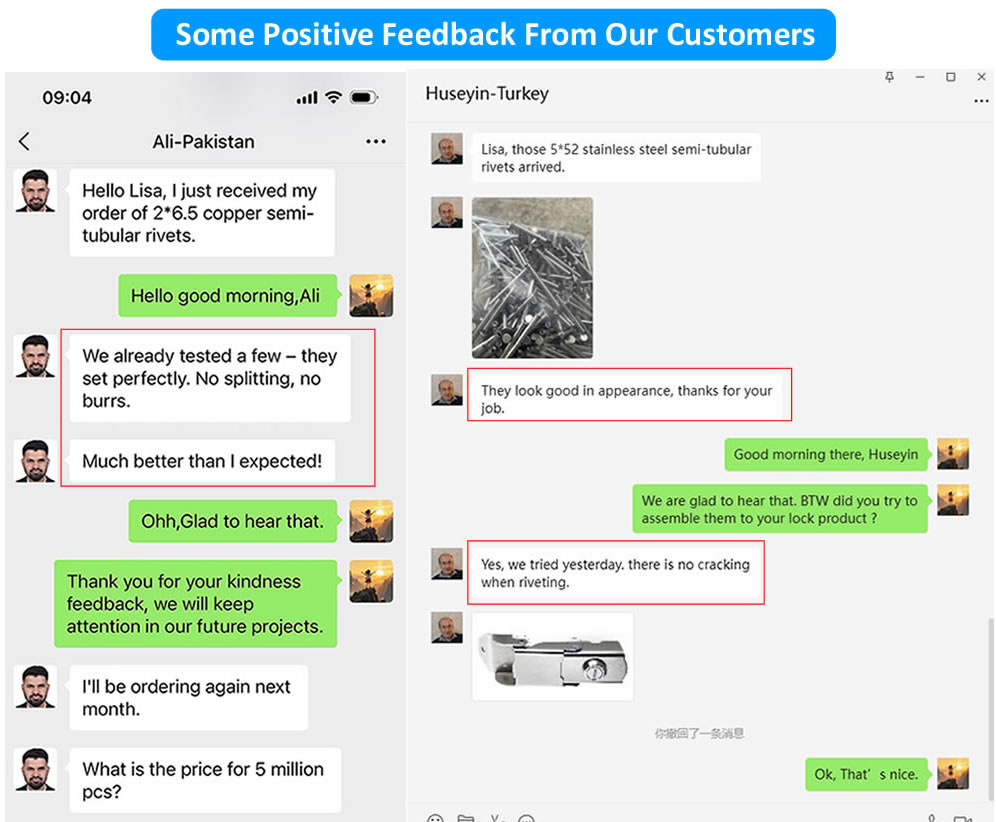

Wat onze klanten zeggen – echte feedback

Wij laten onze klanten voor ons spreken. De bovenstaande afbeeldingen tonen echte feedback van fabrikanten die onze massieve klinknagels met paddestoelkop in hun productielijnen hebben gebruikt – van industriële behuizingsbouwers tot automobielleveranciers tot fabrikanten van zware apparatuur.

Twee vragen die we vaak beantwoorden

Vraag: "Wat is het verschil tussen een paddenstoelkop en een troskop – ze zien er allebei breed en laag uit?"

A: Het verschil is het randprofiel. De kop van een paddenstoel heeft een royale straal aan de rand – glad, afgerond, geen scherpe overgang. Een spantkop heeft een scherpere rand – minder straal, meer gedefinieerd. De paddestoelkop is speciaal ontworpen voor toepassingen waarbij u de belasting moet verdelen zonder het omringende materiaal te markeren: kunststoffen, composieten, dunne platen en zachte metalen. De spantkop is ontworpen voor een maximaal draagoppervlak in toepassingen zoals overmaatse gaten in hardere materialen.

Vraag: "Welke materialen worden het meest gebruikt voor massieve klinknagels met paddestoelkop in industriële toepassingen?"

A: Koolstofstaal (verzinkt) is de meest gebruikelijke keuze voor algemene industriële toepassingen – het biedt de sterkte en duurzaamheid die nodig zijn voor apparatuurbehuizingen, machineafschermingen en structurele constructies. Roestvrij staal wordt gekozen voor buiten- of corrosieve omgevingen. Messing is gespecificeerd voor elektrische of decoratieve industriële toepassingen. Voor de bovenstaande industriële behuizing was koolstofstaal met verzinking de juiste keuze; het leverde de benodigde sterkte tegen de laagste kosten, met voldoende corrosiebescherming voor gebruik binnenshuis.
