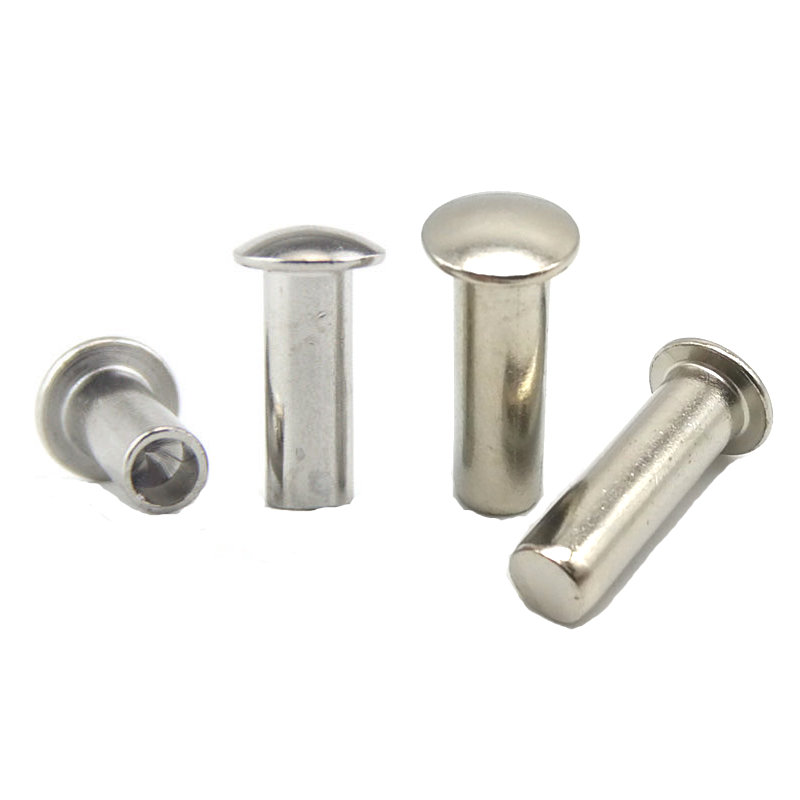

Pankopklinknagels

Pan-head klinknagelsis wat ingenieurs specificeren als ze iets nodig hebben tussen een ronde kop en een platte kop. De pankop heeft een breder draagoppervlak dan een ronde kop (1,8–2,2 x schachtdiameter versus 1,6–1,8 x), maar meer kophoogte dan een platte kop. De korte, rechte zijwand geeft hem een ​​strak, afgewerkt uiterlijk dat goed op zichtbare assemblages past zonder er omvangrijk uit te zien.

Wanneer een ronde kop te prominent aanwezig is en een platte kop te laag, is de bolvormige kop de oplossing.

Pan versus rond versus plat – waar de pankop past

Wanneer kies je voor panhead:

• Je wilt meer draagvlak dan een ronde kop, maar meer kophoogte dan een platte kop
• De klinknagel zal zichtbaar zijn en het uiterlijk is belangrijk
• Je hebt een strakke, afgewerkte look nodig zonder de omvang van een rond hoofd
• De speling is matig – niet strak genoeg voor een platte kop, niet open genoeg voor een ronde kop

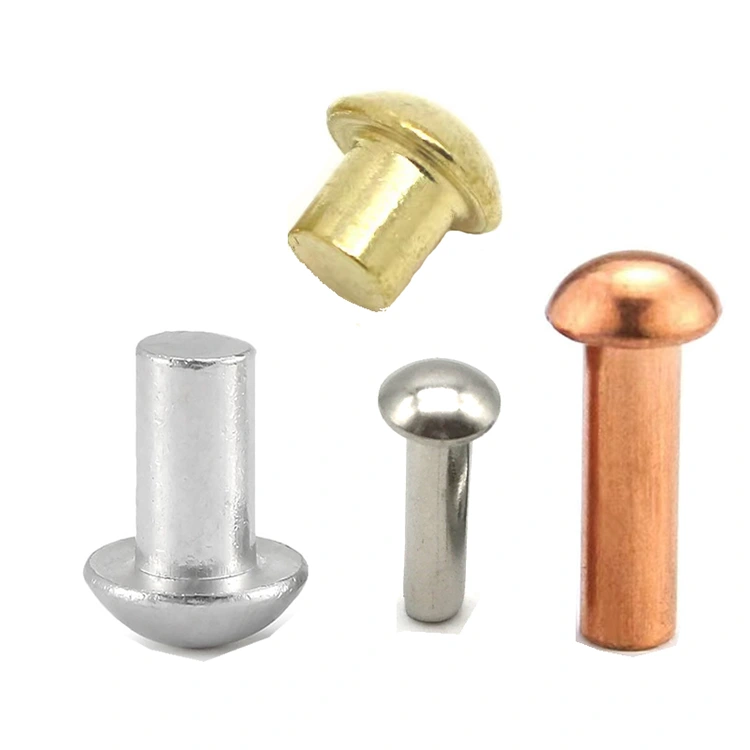

Wat we maken – twee ontwerpen, vijf materialen

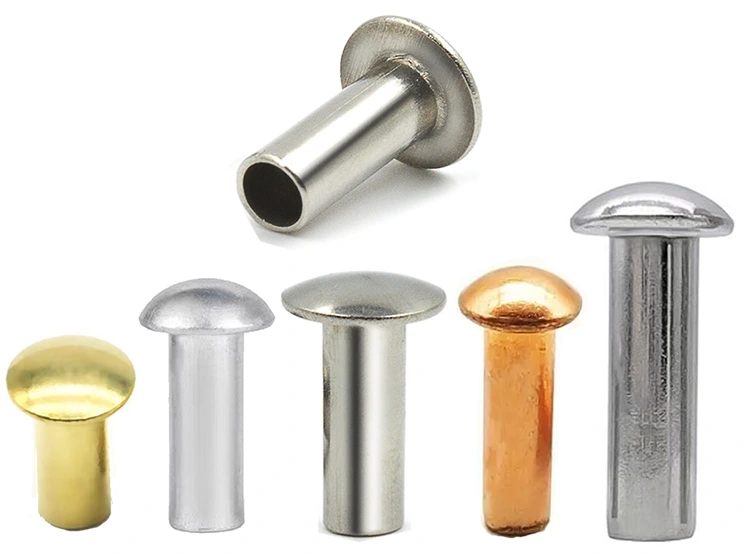

Pan-head klinknagelszijn verkrijgbaar in massieve en halfbuisvormige uitvoeringen. Volledig buisvormig is niet beschikbaar voor deze kopstijl vanwege de korte, rechte zijwandgeometrie.

Beschikbare materialen:Koolstofarm staal, roestvrij staal (304/316), messing (C2680), koper (C11000), aluminium (5052/5056)

Afwerkingen:Verzinkt, zwart oxide, gepassiveerd, gelakt, vernikkeld, antiek, geanodiseerd, blank – afhankelijk van het materiaal.

Eén echte toepassing: behuizing voor commerciële koffiemachines

Een fabrikant van commerciële koffiemachines monteerde de buitenste behuizingspanelen met behulp van klinknagels met ronde kop. De ronde koppen staken merkbaar uit op de voltooide machine, wat afbreuk deed aan de premium uitstraling die het merk wilde. Er werd gedacht aan klinknagels met platte kop, maar het ontwerp van de behuizing had een beperkte ruimte achter het paneel – verzinken was niet mogelijk zonder het metaal te veel te verdunnen. Het ontwerpteam had een klinknagel nodig met een lager profiel dan de ronde kop, maar zonder dat verzinken nodig was.

Nuote Metals leverde semi-buisvormige klinknagels van roestvrij staal met een bolkop – schacht van 4,0 mm, pankop van 8,0 mm, cilinderlengte van 8,0 mm, gepassiveerde afwerking. De panhead zat lager dan de originele ronde kop, waardoor de behuizing een netter uiterlijk kreeg. De korte, rechte zijwand creëerde een afgewerkte look zonder het grootste deel van een koepel. De semi-buisvormige holte hield de instelkracht laag, waardoor vervorming van de dunne behuizingspanelen werd voorkomen.

De fabrikant testte 500 klinknagels op 100 machines. Na montage en veldtesten geen loskomen, geen corrosie. Het ontwerpteam keurde de nieuwe hoofdstijl voor alle toekomstige modellen goed. Ze bestellen nu platkopklinknagels in batches van 100.000 stuks per jaar.

Standaardopties – aangepast aan uw specificatie

Pan-head klinknagelsworden vervaardigd volgens uw exacte vereisten. Omdat elke toepassing andere eisen stelt aan de vrije ruimte en het uiterlijk, hebben we geen standaard panhead-maten op voorraad; elke bestelling wordt op maat geproduceerd.

Wat wij van jou nodig hebben:

• Schachtdiameter – 1,5 mm tot 8,0 mm
• Kopdiameter – afgestemd op de vereisten van uw lageroppervlak
• Hoofdhoogte – afgestemd op uw vrije ruimte
• Totale lengte – of de totale dikte van uw materiaalstapel
• Materiaal – staal, roestvrij staal, messing, koper of aluminium
• Uitvoering – massief of halfbuisvormig
• Afwerking – zink, gepassiveerd, gelakt, nikkel, geanodiseerd, enz.

Wij raden aan:Als u niet zeker bent van de kopdiameter of hoogte, stuur ons dan een tekening of een voorbeeld van uw montage. Wij adviseren de optimale panhead-afmetingen voor uw toepassing.

Voorbeeld doorlooptijd:5–10 dagen voor aangepaste panhead-specificaties. Voor gedetailleerde vereisten kunt u contact opnemen met ons verkoopteam.

Hoe we panheads vormen – de rechte muur die het verschil maakt

De panhead ziet er eenvoudig uit: een koepel met een rechte zijwand. Maar die rechte muur vereist een nauwkeurig matrijsontwerp. Te veel tapsheid, en het ziet eruit als een ronde kop. Te weinig, en de hoofdhoogte wordt inconsistent.

Wat wij controleren:

• De muurhoek – De zijwand moet recht zijn en niet taps toelopend. Hierdoor ontstaat de strakke, afgewerkte look die de bolkop onderscheidt van de ronde kop.
• De kruinradius – De bovenkant van het hoofd is licht gewelfd, niet helemaal vlak. Onze matrijzen worden gesneden tot een specifieke kroonradius die past bij het klassieke panhead-profiel.
• De hoekradius – De overgang van kop naar schacht moet vloeiend zijn. Een scherpe hoek creëert spanningsconcentratie die tijdens het uitharden tot scheuren kan leiden.

Het resultaat:Pankoppen die er schoon uitzien, consistent zitten en betrouwbaar uitharden – batch na batch.

Ons proces:

• Draadtrekken – Materiaal getrokken tot exacte schachtdiameter (±0,02 mm)
• Afsnijden – Geschoren tot blanco lengte
• Eerste slag – Blank vierkant en gecentreerd
• Tweede slag (voorvormen) – De matrijs begint de vorm van de pankop met de rechte wand
• Derde slag (munten) – Uiteindelijke vorm en dikte van het clubhoofd
• Vierde slag (indien nodig) – Pons creëert holte voor semi-buisvormig
• Trimmen – Flash verwijderd
• Tuimelen – Microbramen geëlimineerd
• Plateren of coaten – Aangebracht zoals gespecificeerd

Eén klinknagel, acht controles – hoe we ervoor zorgen dat elke pankop de juiste is

Wij vertrouwen niet op geluk. Elke batch vanplatkop klinknagelspasseert acht afzonderlijke kwaliteitspoorten voordat het onze fabriek verlaat. Het principe is eenvoudig: meet vroeg, meet vaak en ga er nooit van uit.

Controle van de diameter van de grondstoffen– Binnenkomende draad wordt gemeten met een lasermicrometer. Diametertolerantie: ±0,02 mm. Elke spoel buiten dit bereik wordt afgewezen voordat deze onze headers raakt.

Hardheidscontrole van grondstoffen– Van elke spoel wordt een monster getest op een Rockwell-hardheidsmeter. Het acceptabele bereik verschilt per materiaal (staal: HRB 70–85, roestvrij staal: HRB 80–95, messing: HRB 60–75).

Controle op uiterlijk van het eerste artikel– Na het instellen van het gereedschap worden de eerste 10 klinknagels visueel geïnspecteerd onder vergroting. We zoeken naar scheuren, flitsen, oneffenheden in de kop of vlekken op het oppervlak. Elk zichtbaar defect stopt de pers.

Eerste artikel maatcontrole– Dezelfde 10 klinknagels worden gemeten op een optische comparator. Kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte (voor semi-buisvormig) moeten binnen de tekentoleranties liggen voordat de productie begint.

Controles tijdens het proces –Tijdens massaproductie trekt de operator elke 500 stuks 5 klinknagels. De afmetingen worden geverifieerd met digitale schuifmaten en een go/no-go-meter voor de diepte van de caviteit. Elke afwijking leidt tot aanpassing van het gereedschap.

Testinstelling (proefklinken)– Elke 2.000 stuks plaatsen we 3 klinknagels in een representatief materiaalmonster (dezelfde dikte en type als uw montage). De clinch wordt geïnspecteerd op symmetrie en strakheid. Er worden geen losse of gebarsten klinknagels geaccepteerd.

Zoutsproeitest (indien nodig)– Voor buitenklinknagels of gegalvaniseerde klinknagels sturen we monsters naar ons laboratorium voor ASTM B117-zoutsproeitests. Bij de partij wordt een certificaat afgegeven.

Laatste uitgaande inspectie– Vóór het verpakken gaat elke klinknagel door een optische sorteermachine. Camera's controleren de kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte. Afgekeurde artikelen worden automatisch uitgeworpen. Vervolgens wordt een willekeurig AQL-monster (niveau II, 1.0) getrokken voor handmatige verificatie.

Een platkopklinknagel die alle acht stappen overleeft, is klaar om onze fabriek te verlaten. Van elke controle bewaren wij vijf jaar lang een administratie.

Wat u feitelijk ontvangt - Een volledig overzicht van wat we hebben gemaakt

Wij verzenden niet alleen klinknagels. Wij verzenden een registratie van wat er precies is geproduceerd en hoe dit is geverifieerd.

Het pakket omvat:

• Materiaalcertificaat – Chemische samenstelling en treksterkte van de gebruikte spoel
• Inspectieblad – Werkelijke afmetingen van 10 klinknagels uit de batch
• Afwerkingscertificaat – Plaatdikte geverifieerd door XRF (indien van toepassing)
• Conformiteitsdocument – ​​Ondertekend door onze QA-manager, batch-traceerbaar

Gecertificeerd voor:ISO 9001:2015, RoHS, BEREIK

Waar pankopklinknagels worden gebruikt

• Commerciële apparaten – Koffiemachines, voedselapparatuur, verkoopautomaten – zichtbare assemblages waar uiterlijk belangrijk is
• Meubilair – Kantoormeubilair, rekken, displaykasten – zichtbare verbindingen die een strakke afwerking nodig hebben
• Automobiel – Interieurbekleding, instrumentenpanelen, stoelcomponenten – waar uiterlijk en gematigde speling samenkomen
• Elektronica – Behuizingen, chassis, bedieningspanelen – waarbij de klinknagel zichtbaar is maar niet omvangrijk mag zijn
• Medische apparatuur – Apparaatbehuizingen, instrumentassemblages – waarbij hygiëne en uiterlijk er beide toe doen
• Industriële apparatuur – Bedieningspanelen, machinebeveiligingen – waar een professionele afwerking vereist is
• Algemene productie – Elke montage waarbij de ronde kop te omvangrijk is en de platte kop te laag

Drie vragen die we vaak beantwoorden

Vraag 1: De pankop lijkt op een ronde kop. Wat is precies het verschil?

A: De panhead heeft een korte rechte zijwand tussen de koepel en de schacht. Een ronde kop is een doorlopende curve van de bovenkant naar de schacht. Deze rechte wand geeft de pankop een breder draagoppervlak (1,8–2,2× schachtdiameter versus 1,6–1,8×) en een iets lager profiel. Het visuele verschil is subtiel maar significant: de panhead ziet er meer ‘ontworpen’ en minder ‘industrieel’ uit. Als je ze naast elkaar houdt, is de rechte muur de weggever.

Vraag 2: Welke hoofdstijl ziet er het meest professioneel uit op consumentenproducten?

A: Voor consumentenproducten waarbij uiterlijk belangrijk is, is panhead vaak de beste keuze. Het heeft een strakke, afgewerkte look – verfijnder dan de ronde kop (die er industrieel uit kan zien) en substantiëler dan de platte kop (die er te minimaal uit kan zien). De rechte zijwand geeft hem een ​​‘designed’ uiterlijk dat kwaliteit uitstraalt. Als je naar premium koffiemachines, hoogwaardig meubilair en consumentenelektronica kijkt, zie je dat platkopklinknagels opzettelijk als designelement worden gebruikt, en niet alleen als functionele sluiting.

Vraag 3: Wat is de typische levertijd voor op maat gemaakte platkopklinknagels met een specifieke kopdiameter?

A: Voor op maat gemaakte platkopklinknagels hangt de tijdlijn ervan af of we nieuwe gereedschappen moeten maken. Als uw kopdiameter binnen ons bestaande gereedschapsbereik valt, bedraagt ​​de doorlooptijd van het monster 5–10 dagen. Als we nieuwe matrijzen moeten ontwerpen en snijden, duurt de fabricage van gereedschappen 15 tot 20 dagen, gevolgd door de productie van monsters. Neem contact op met ons verkoopteam met uw specificaties, en wij geven u een nauwkeurige tijdlijn. Wij brengen geen kosten in rekening voor het bewerken van standaard panhead-afmetingen – alleen voor volledig op maat gemaakte kopprofielen.
