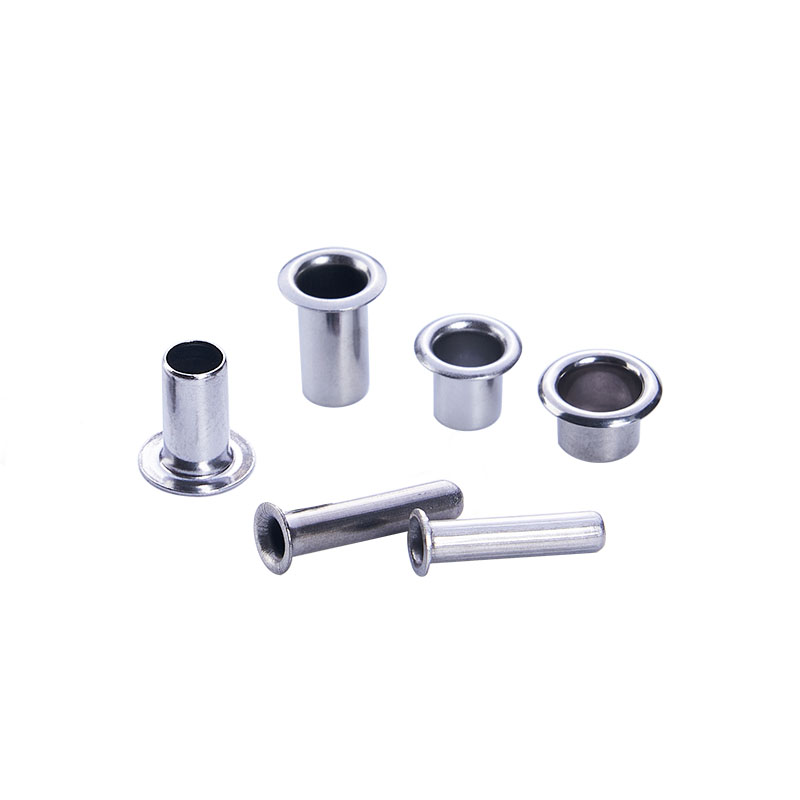

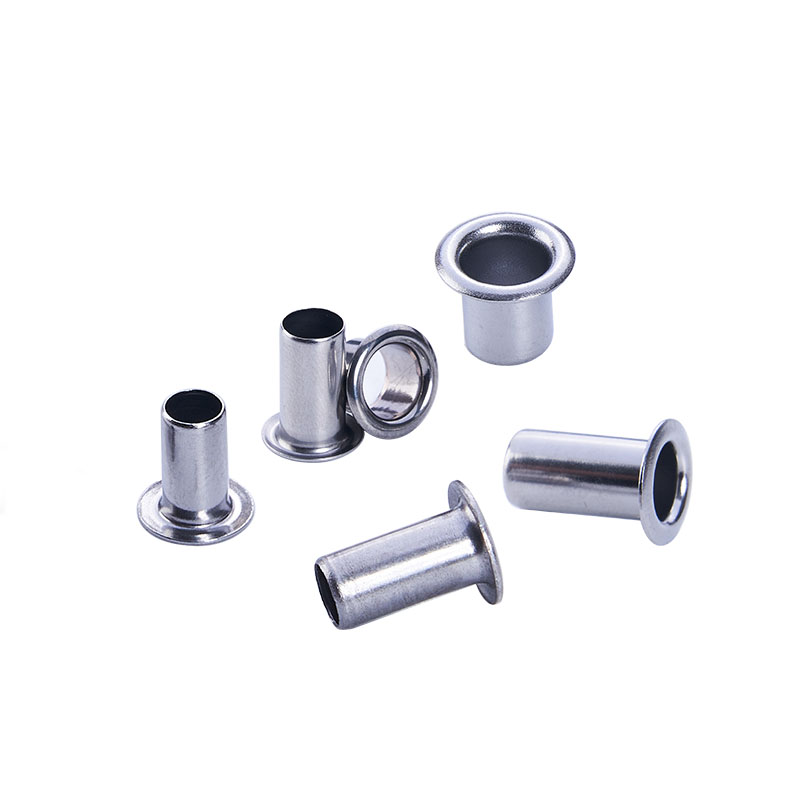

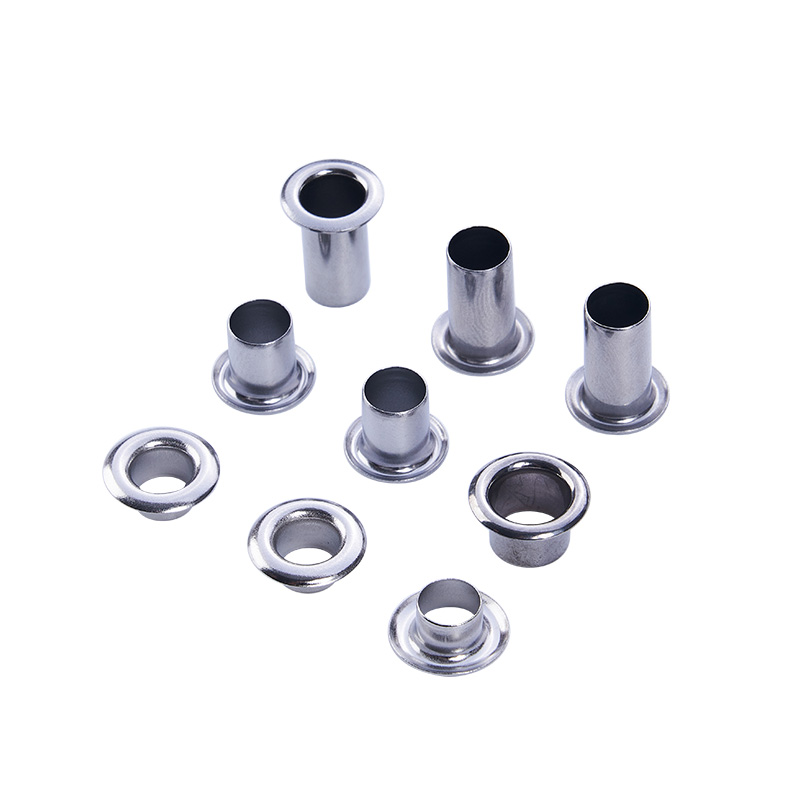

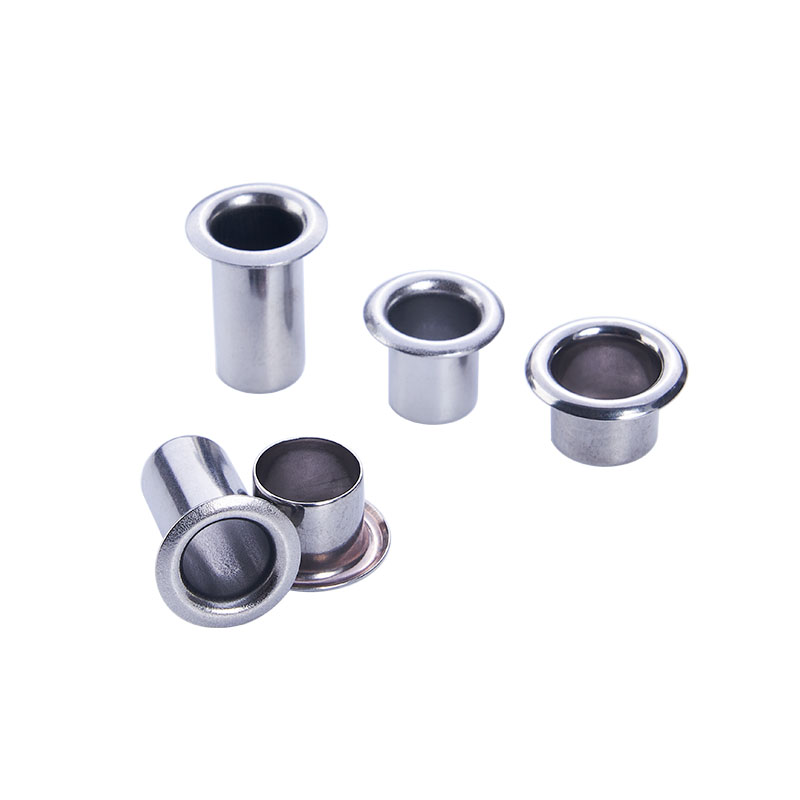

Roestvrijstalen oogjes voor canvas

Doek is taai. Het is bestand tegen scheuren, is bestand tegen de zon en laat regen vallen. Maar boor er een gat doorheen – voor een bevestigingspunt, een ventilatieopening of een veterpunt – en dat gat wordt het faalpunt. Ruwe canvasgaten strekken zich uit. Draden rafelen. Doorvoertules trekken eruit. En als het oog roest? Het bevlekt de stof en verzwakt het gat verder.

De juiste versteviging verandert alles. RVS oogjes voor canvas roesten niet. Ze vlekken niet. Ze klemmen de stof vast, beschermen de snijrand en verdelen de trekkrachten over een brede flens. In tegenstelling tot messing (dat dof wordt) of verzinkt staal (dat uiteindelijk corrodeert), behoudt roestvrij staal zijn grip in zoute lucht, regen en UV.

Nuote metalenproduceertroestvrijstalen oogjes voor canvasvan de kwaliteiten 304 en 316 met behulp van progressief dieptrekken (ook bekend als de productie van geperforeerde ogen). Dit proces is volledig geautomatiseerd: een continue strook roestvrijstalen platen wordt door een transferpers met een progressieve matrijs met meerdere stations gevoerd. Het resultaat is een naadloos, braamvrij oogje dat in één enkele, snelle volgorde wordt gevormd – geen secundaire handelingen, geen handelingen tussen de stappen.

Deze gids geeft u eerst de technische gegevens en laat vervolgens zien hoe een tentenmaker een kostbare storing oploste.

Technische parameters – Wat maakt een roestvrij oogje geschikt voor canvas

Canvas is geen metaal. Het is geweven, flexibel en gevoelig voor rafelen. Een oogje voor canvas moet specifieke eigenschappen hebben, ongeacht het materiaal.

Kritieke ontwerpkenmerken

Onsroestvrijstalen oogjes voor canvasontmoet ze alle vier. We gebruiken standaard roestvrij staal 304 (goed voor algemene buitentoepassingen) en 316 voor maritieme/kustomgevingen.

Standaardformaten voor canvas

Toleranties: ID ±0,1 mm, flens ±0,2 mm, cilinder ±0,15 mm. Aangepaste cilinderlengtes beschikbaar voor niet-standaard stofstapels.

Materiaalkwaliteiten en afwerkingen

Kwaliteit Beste milieu Afwerkingsopties Zoutspray (ASTM B117)

304 Algemeen buiten, regen, zon Gepassiveerd (standaard), geparelstraald 200 – 500 uur

316 Maritiem, kustwater, zoutnevel Gepassiveerd, elektrolytisch gepolijst Meer dan 1000 uur

Passivering is gratis inbegrepen. Het verwijdert vrij ijzer van het oppervlak en herstelt de chroomoxidelaag.

Het verhaal van één klant – het keerpunt van een tentfabrikant

Een producent van expeditietenten voor berg- en kustomgevingen kreeg te maken met een terugkerende garantieclaim. Hun vierseizoenententen gebruikten koperen ogen voor het vastbinden van scheerlijnen. Na één seizoen in zoute lucht of hevige regen werd het koper ernstig aangetast en in sommige gevallen ontstond er groen kopergroen dat vlekken op het tentdoek veroorzaakte. Erger nog, de aanslag maakte de oogjes ruw en schuurde de scheerlijnen.

Ze probeerden roestvrij staal van een andere leverancier, maar de oogjes hadden een scherpe binnenrand die tijdens het installeren in de stof sneed. Ze hadden een roestvrijstalen oog voor canvas nodig dat echt glad, echt corrosiebestendig en gemakkelijk te bevestigen was.

Nuote metalenbijgeleverd 316 roestvrij stalen oogjes voor canvas (8 mm ID, 15 mm flens, 7 mm cilinderlengte, gepassiveerd). De diepgetrokken ton had geen naad. De binnenrand was gerold, niet geschoren. De kwaliteit 316 was meer dan 1000 uur bestand tegen zoutnevel in ASTM B117-tests. We hebben ook een bijpassende instellingspons geleverd om een ​​consistente roll-over te garanderen zonder schade aan de stof.

De tentenmaker testte 500 zeilringen in zijn productielijn. Geen installatiescheuren. Na twee veldseizoenen in Patagonië en de Schotse Hooglanden geen roest, geen vlekken, geen loslating. De garantieclaims met betrekking tot defecte oogjes zijn tot nul gedaald. De klant specificeert nu roestvrijstalen oogjes voor canvas voor de hele productlijn – van ultralichte backpacktenten tot basecamp-shelters.

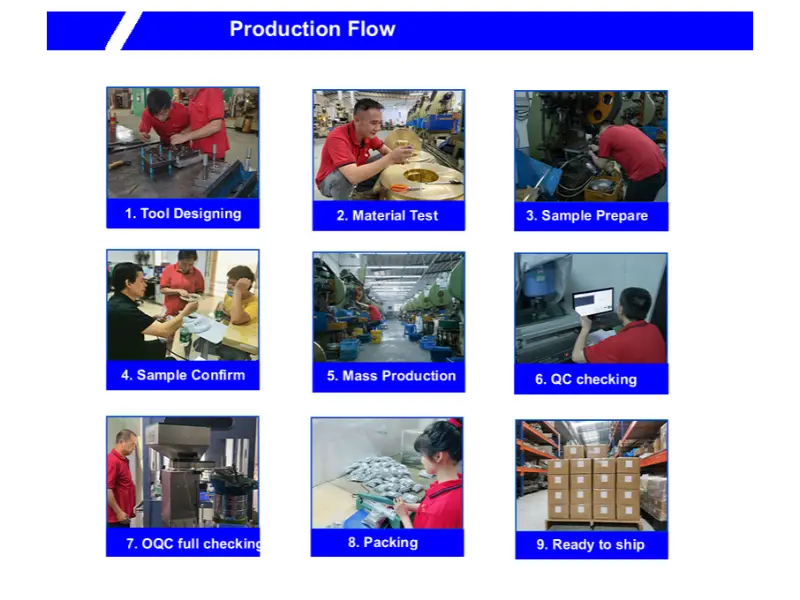

Hoe wij roestvrijstalen oogjes voor canvas vervaardigen – één continu proces

Onze productie is geen verzameling van afzonderlijke stappen. Het is een enkele, geautomatiseerde progressieve matrijs die roestvrij staal binnen enkele seconden omzet in afgewerkte oogjes.

Grondstofontvangst –Gecertificeerde rollen van 304 of 316 roestvrij staal (dikte geselecteerd op basis van de uiteindelijke cilinderlengte) worden ontvangen van goedgekeurde fabrieken. Elke spoel heeft een warmtenummer voor volledige traceerbaarheid.

Inkomende materiaalinspectie –Elke spoel wordt getest met een spectrometer om het chroom-, nikkel- en (voor 316) molybdeengehalte te verifiëren. De dikte wordt gemeten met een lasermicrometer. Spoelen die niet aan onze interne normen voldoen, worden aan de deur afgewezen.

Progressief dieptrekken –De spoel wordt ingevoerd in een transferpers met een progressieve matrijs met meerdere stations. In één continue, geautomatiseerde reeks, de dobbelsteen:

Maakt een schijf leeg van de strip

Eerste trekking (ondiepe cup)

Tweede trekking (diepere cup)

Derde trekking (eindlengte vat)

Prikt in de bodem om de binnendiameter te creëren

Muntt de flens vlak en parallel uit

Rolt de rand van het vat om scherpte te verwijderen

Scheidt het afgewerkte oog van de draagstrip

Geen bediening. Geen secundaire bewerkingen. Elk oogje is identiek gevormd, met snelheden van 80–150 slagen per minuut.

Eerste artikelinspectie (FAI)– Wanneer een nieuwe matrijs wordt geplaatst of een nieuwe spoel wordt geïntroduceerd, worden de eerste 20 oogjes getrokken. Er wordt een volledig dimensionaal rapport gegenereerd: binnendiameter, buitenflens, cilinderlengte, flensdikte, concentriciteit. De klant ontvangt dit rapport ter goedkeuring.

Inspectie tijdens het proces– Tijdens massaproductie controleren operators elke 500 stuks kritische afmetingen (ID, cilinderlengte). Een lasermicrometer op de pers zorgt voor realtime feedback. Elke afwijking buiten de tolerantie veroorzaakt een onmiddellijke persstop.

Reinigen (ontvetten)– Na het stempelen gaan de oogjes door een ultrasoon reinigingsbad om tekensmeermiddel en metaaldeeltjes te verwijderen. Dit zorgt voor een onberispelijk oppervlak voor passivatie.

Laatste uitgaande inspectie– Elke batch wordt vóór het verpakken 100% optisch gesorteerd. Camera's controleren ID, OD, looplengte en vlakheid van de flens. Afgekeurde artikelen worden automatisch uitgeworpen. Vervolgens wordt een willekeurig monster (AQL 1.0) getrokken voor handmatige verificatie en zoutsproeitests (op batchbasis voor kritische bestellingen).

Verpakking en verzending– Goedgekeurde oogjes worden geteld en verpakt in antistatische polyzakken en vervolgens in dozen. Etiketten bevatten onderdeelnummer, batchnummer en hoeveelheid. Een conformiteitscertificaat, een freestestcertificaat en een maatrapport zijn bijgevoegd.

Deze gedisciplineerde workflow zorgt ervoor dat elk roestvrijstalen canvasoog dat onze fabriek verlaat identiek is aan het eerste artikel – en aan het laatste.

U kunt ook onze video bekijken om te zien hoe wij een oogje maken

Kwaliteitsdocumentatie – wat u ontvangt

Elke zending omvat:

• Molentestcertificaat (chemie, hardheid per hittegetal)
• Eerste artikelinspectierapport (voor nieuwe matrijzen of nieuwe spoelen)
• Dimensionaal inspectierapport (10 oogjes uit de batch)
• Passiveringscertificaat (conform ASTM A967)
• Conformiteitscertificaat (ondertekend, batch-traceerbaar)

Nuote metalenis ISO 9001:2015 gecertificeerd. Voor alle materialen worden RoHS- en REACH-verklaringen verstrekt.

Beleid voor productieorders

• Minimale bestelhoeveelheid – 2.000 stuks (304), 3.000 stuks (316)
• Levertijd (voorraadformaten) – 5–7 werkdagen
• Levertijd (aangepast vat) – 10-12 werkdagen
• Gereedschapskosten – Geen voor standaardmaten (binnendiameter 5–12 mm)
• Retourneren – Defecte onderdelen worden op onze kosten vervangen

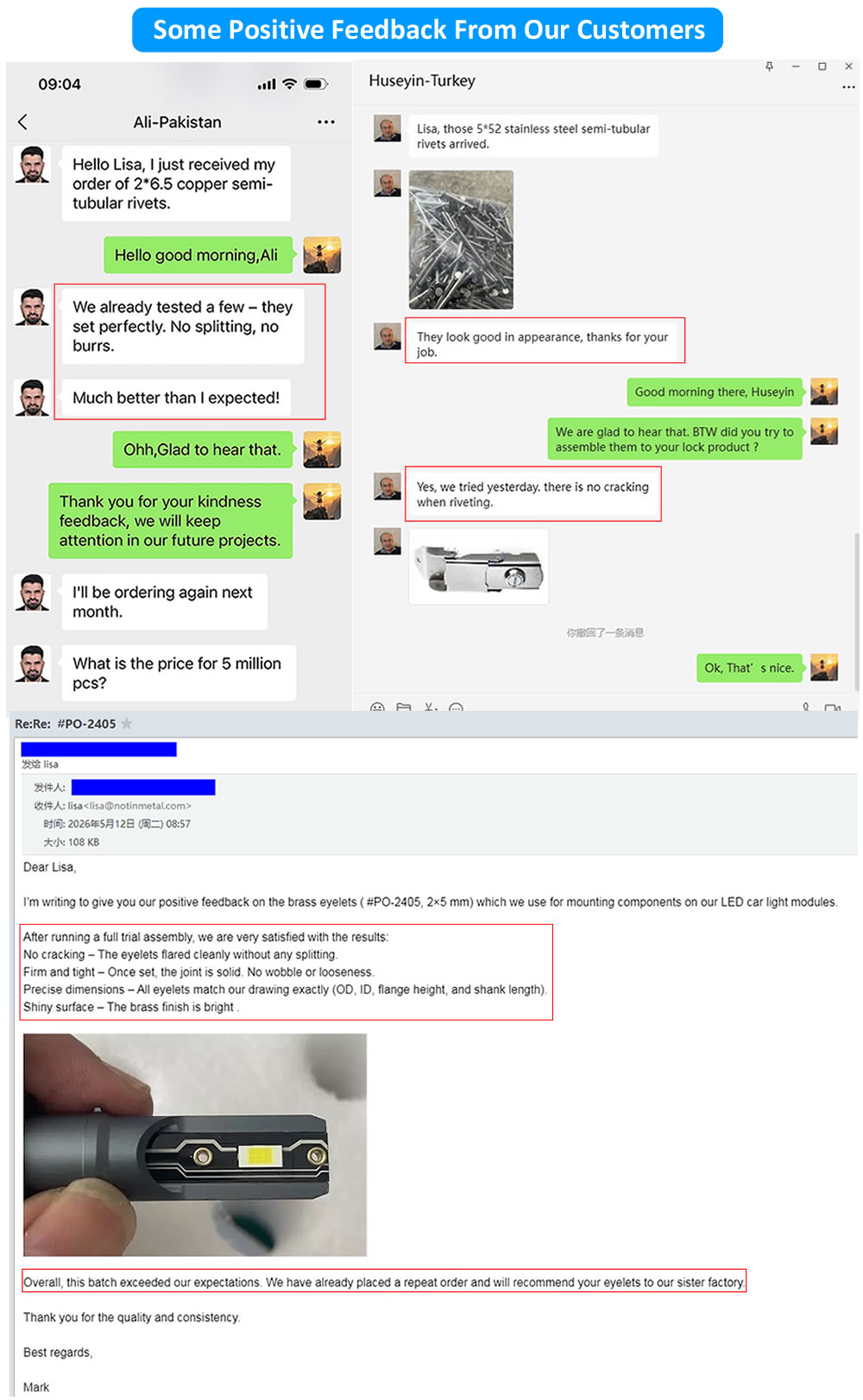

Luister naar de uitspraken van onze klanten

Drie vragen die we vaak beantwoorden

Vraag 1: Ik zie dat u zowel roestvrij staal 304 als 316 aanbiedt. Is 316 nodig voor een tent die wordt gebruikt bij kamperen aan de kust (zoutnevel)?

A: Voor incidenteel kustgebruik (een week per jaar) is 304 doorgaans voldoende. Onze gepassiveerde 304 oogjes zijn bestand tegen 200–500 uur zoutnevel. Voor voortdurende blootstelling aan de kust – een tent die maandenlang in de buurt van de oceaan staat, of een zeilhoes – raden we 316 aan. Het molybdeen in 316 voorkomt putcorrosie die zelfs op 304 kan optreden. Voor het bovenstaande geval van de tentenmaker kozen ze voor 316 omdat hun tenten werden gebruikt in Patagonische kustomstandigheden. Als u het niet zeker weet, kunnen wij u proefmonsters van beide kwaliteiten toesturen. U kunt ze blootstellen aan uw omgeving.

Vraag 2: Kunnen roestvrijstalen oogjes voor canvas worden geïnstalleerd met een handhamer en matrijzenset, of heb ik een pers nodig?

Antwoord: Beide werken. Voor lage volumes (minder dan 500 oogjes) werkt een handhamer met een concaaf aambeeld en een zetpons prima. Plaats het oogje op een stalen plaat, plaats de pons en sla één keer. Voor productievolumes adviseren wij een handmatige doornpers of een pneumatische pers – consistenter, minder vermoeidheid. Voor elke maat bieden wij een instelgids met aanbevolen krachtbereiken. Voor de tentenmaker gebruikten ze een voetbediende pers van 1,2 ton voor het oog van 8 mm.

Vraag 3: Uw oogjes zijn diepgetrokken uit plaat. Hoe verschilt dat van oogjes in buisstijl, en waarom is dit van belang voor canvas?

A: Oogjes in buisstijl beginnen bij een gelaste of gefelste buis. Door die naad ontstaat er een lichte ribbel aan de binnenkant van de loop. Wanneer de ton tijdens het uitharden omrolt, kan de naad in de canvasvezels snijden. Diepgetrokken oogjes hebben geen naad – de cilinder is één doorlopend stuk metaal. Onze RVS oogjes voor canvas zijn diepgetrokken. De loop rolt soepel zonder scherpe overgang. Voor de tentenmaker elimineerde dit het scheuren van de stof die ze ondervonden met het buisvormige oogje van een concurrent.

Controleer voordat u bestelt

Elk doek is anders. Een tonlengte die werkt voor katoenen eend van 18 oz kan verkeerd zijn voor canvas met een polyestercoating van 10 oz.

Nuote metalenbiedt een eenvoudige test. Stuur ons een voorbeeld van uw canvas van 10 x 10 cm. Vertel ons de binnendiameter die u nodig heeft. Wij zullen onzeroestvrijstalen oogjes voor canvasin uw materiaal en stuur het geheel naar u terug. Geen kosten. Geen verplichting.

Neem contact met ons op met uw canvastype en gewenste oogmaat. Uw proefmontage wordt binnen drie werkdagen verzonden.
