Stalen holle klinknagels

Stalen holle klinknagelszijn volledig holle bevestigingsmiddelen met een centrale boring. In tegenstelling tot massieve of halfbuisvormige klinknagels hebben holle klinknagels een dunne wand die tijdens installatie met minimale kracht naar buiten uitwaaieren – doorgaans 15-20% van wat een massieve klinknagel nodig heeft. Ze zijn de sterkste en meest kosteneffectieve optie in de holle klinknagelfamilie.

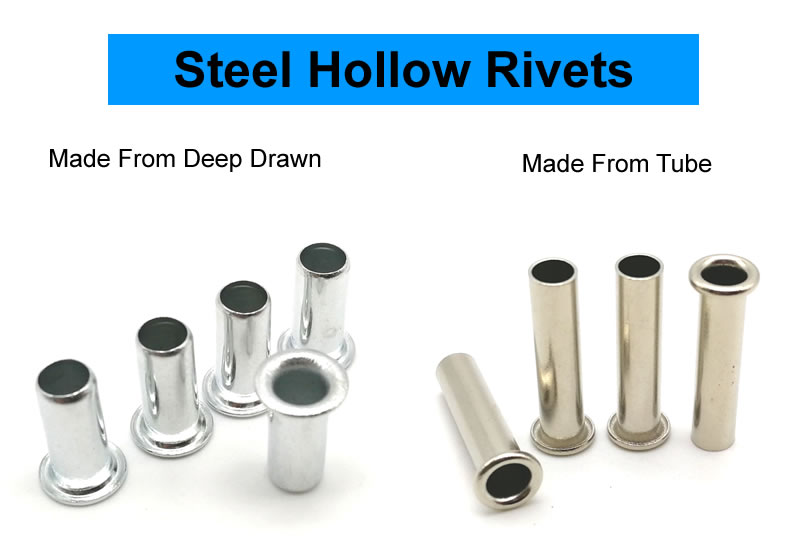

We bieden hiervoor twee productieroutes aan, en de keuze hangt af van uw specifieke vereisten:

Buissnijden + kop– We beginnen met stalen buismateriaal, snijden het op lengte en vormen de kop aan één uiteinde. Kosteneffectief voor grotere diameters en dikkere wanden, met snellere gereedschapsdoorlooptijden.

Dieptrekken van vel– We beginnen met staalplaat en vormen de klinknagel door middel van progressief tekenen. Produceert een naadloze constructie uit één stuk met consistente wanddikte en een gladde binnenboring, ideaal voor dunnere wanden en nauwere toleranties.

We beoordelen uw tekening en adviseren de optimale productieroute in de offertefase.

Buissnijden versus dieptrekken – welk proces is geschikt voor u?

Als u niet zeker weet welk proces geschikt is voor uw toepassing, stuur ons dan uw tekening. Wij zullen kosteloos de optimale methode beoordelen en aanbevelen.

Beschikbare afwerkingen

Wij bieden meerdere oppervlakteafwerkingen voor stalen holle klinknagels om aan uw toepassingsvereisten te voldoen:

Eén echte toepassing: houten knutselfiguren

Een fabrikant van handgemaakte houten beeldjes en decoratieve voorwerpen had een bevestigingsmiddel met lage kracht nodig om bewegende armen en accessoireonderdelen te bevestigen. Voor elk beeldje waren 9 holle klinknagels nodig: 3 voor elk armgewricht en 3 voor decoratieve bevestigingen. De vorige schroeven raakten na verloop van tijd los en de klant wilde een permanente bevestiging die het zachte hout tijdens de installatie niet zou splijten.

We leverden holle klinknagels van verzinkt staal – schacht van 2,5 mm, ronde kop van 5,0 mm en cilinderlengte van 4,0 mm. Het holle ontwerp flakkerde met minimale kracht uit – zonder splijten van het zachte hout. De verzinking bood corrosiebescherming voor langdurige weergave. De klant testte 500 beeldjes (4.500 klinknagels). Na 5.000 bewegingscycli, nul loskomen, nul splitsingen. Zij bestellen onze holle klinknagels nu in batches van 200.000 stuks per jaar.

Hoe wij holle klinknagels vervaardigen – twee routes

Route 1: Buissnijden + koers

1. Inkoop van buizen – Gecertificeerde stalen buizen van goedgekeurde fabrieken. Elke batch wordt geleverd met een molentestcertificaat en hittenummer.

2. Inspectie van inkomend materiaal – Buisvoorraad gecontroleerd op buitendiameter (± 0,02 mm), wanddikte en materiaalsamenstelling.

3. Buis snijden – De buis wordt op precieze blanco lengte gesneden.

4. Kop – De afgesneden blanco buis wordt in een koppers geplaatst. Een hardmetalen matrijs vormt de kop aan één uiteinde.

5. Trimmen – Flits rond de koprand is verwijderd.

6. Tuimelen – Microbramen zijn geëlimineerd.

7. Beplating of coating – Zink, nikkel, zwart oxide of andere afwerkingen aangebracht zoals gespecificeerd.

8. Eindinspectie – 100% optische sortering. AQL-monster handmatig geverifieerd.

Route 2: Dieptrekken uit plaat

1. Inkoop van plaatmateriaal – Gecertificeerde staalplaten van erkende fabrieken.

2. Inspectie van inkomend materiaal – Plaatmateriaal gecontroleerd op dikte en materiaalsamenstelling.

3. Progressief dieptrekken – Het vel wordt ingevoerd in een transferpers met een progressieve matrijs met meerdere stations. In een enkele doorlopende reeks maakt de matrijs een schijf leeg, trekt deze in een kom, verdiept deze tot de uiteindelijke lengte van het vat en doorboort de bodem om de holle boring te creëren.

4. Flens – De flens is plat en parallel gemunt.

5. Tuimelen – Microbramen zijn geëlimineerd.

6. Plateren of coaten – aangebracht zoals gespecificeerd.

7. Eindinspectie – 100% optische sortering. AQL-monster handmatig geverifieerd.

Monsterdoorlooptijd: standaard 5-7 dagen; aangepaste gereedschappen: 15–20 dagen.

Ons kwaliteitscontroleproces

We volgen een gelaagd inspectiesysteem voor elke partij stalen holle klinknagels – van binnenkomend materiaal tot eindproduct.

Inkomende materiaalinspectie– Buizen- of plaatmateriaal gecontroleerd op afmetingen en materiaalsamenstelling. Elk materiaal dat buiten de specificatie valt, wordt afgewezen.

Opstelling en eerste inspectie– Wanneer het gereedschap is geïnstalleerd, worden de eerste 10 klinknagels onder vergroting onderzocht op oppervlaktedefecten. Elke afmeting – binnendiameter, buitenflens, cilinderlengte en flensdikte – wordt gemeten op een optische comparator.

Controle tijdens het proces– Tijdens massaproductie trekken operators elke 500 stuks 5 klinknagels. Kritische afmetingen worden gecontroleerd met digitale schuifmaat. Elke afwijking buiten de tolerantie veroorzaakt een onmiddellijke persstop en aanpassing van het gereedschap.

Clinch-verificatie– Elke 2.000 stuks plaatsen wij 3 klinknagels in een monster van uw daadwerkelijke materiaal. De gewalste clinch wordt geïnspecteerd op symmetrie, dichtheid en scheurvrije vorming.

Verificatie van plaatwerk– Dikte gecontroleerd door XRF (indien van toepassing).

Laatste uitgaande inspectie– Elke klinknagel gaat door een optische sorteermachine met hogesnelheidscamera’s. Afgekeurde artikelen worden automatisch uitgeworpen. Na sortering wordt een willekeurig AQL-monster (niveau II, 1.0) handmatig geverifieerd.

Alle inspectiegegevens worden vijf jaar bewaard en bij elke verzending meegeleverd.

Werken met klanten over de hele wereld

We werken met fabrikanten in Noord-Amerika, Europa en Azië – van producenten van houten ambachten tot leveranciers van auto's en bouwers van industriële apparatuur. Op de afbeeldingen hierboven ziet u enkele van onze gewaardeerde partners die onze fabriek bezoeken, samenwerken aan projecten op maat en hun ervaringen met stalen holle klinknagels delen.

We onderhouden volledige traceerbaarheids- en kwaliteitsdocumentatie voor elke batch:

• Materiaalcertificaten – Testcertificaten van de molen herleidbaar naar de originele spoel
• Dimensionale inspectierapporten – Werkelijke metingen van elke batch
• Verificatie van plaatwerk – Dikte en kwaliteit gedocumenteerd
• Conformiteitscertificaat – Ondertekend, batchtraceerbaar

Drie vragen die we vaak beantwoorden

Vraag: "Wat is het verschil tussen stalen holle klinknagels en stalen halfbuisvormige klinknagels?"

A: Een stalen holle klinknagel is volledig hol – de hele loop is een dunne wand die tijdens het zetten naar buiten uitwaaieren. Astalen halfbuisvormige klinknagelheeft een ondiepe holte (45-55% van de looplengte) met een dikkere wand. Holle klinknagels vereisen de minste kracht (15-20% van de vaste stof) en zijn ideaal voor zachte materialen, dunne panelen en lichtgewicht constructies. Halfbuisvormige klinknagels bieden meer sterkte (80-90% massief) en zijn beter voor algemene toepassingen waarbij u een evenwicht tussen sterkte en lage zetkracht nodig heeft.

Vraag: "Welk productieproces moet ik kiezen: buizen snijden of dieptrekken?"

A: De keuze hangt af van uw toepassing. Buissnijden + kop is ideaal voor grotere diameters, dikkere wanden en snellere doorlooptijden van gereedschappen. Dieptrekken uit plaat is beter voor dunnere wanden, nauwere toleranties en vereisten voor naadloze boringen. Als u het niet zeker weet, stuur ons dan uw tekening. Wij beoordelen uw aanvraag en adviseren u kosteloos de optimale methode.

Vraag: "Hoe kan ik voorkomen dat mijn stalen holle klinknagels barsten tijdens het zetten?"

A: Barsten tijdens het uitharden zijn een van de meest voorkomende problemen waar we over horen. Dit zijn de waarschijnlijke oorzaken en oplossingen:

Oorzaak 1:De lengte van de loop is te kort. Als de loop niet 1,0-1,5 mm buiten de materiaaldikte uitsteekt, zakt het holle gedeelte naar beneden en barst het. Oplossing: Meet uw totale stapeldikte – wij passen de looplengte aan bij uw volgende bestelling.

Oorzaak 2:De instelkracht is te hoog. Holle klinknagels hebben slechts 15-20% van de kracht nodig die nodig is voor massieve klinknagels. Als uw pers te hoog is ingesteld, scheurt de dunne wand in plaats van uit te flakkeren. Oplossing: Verlaag de instelkracht met 30–40% en test opnieuw.

Oorzaak 3:De gatgrootte is te krap. Als het gat te klein is, wordt de loop overmatig samengedrukt. Oplossing: Vergroot de gatgrootte tot schachtdiameter + 0,15–0,20 mm.

Oorzaak 4:Materiaal is te hard. Stalen holle klinknagels worden hard als uw perssnelheid te hoog is of als het gereedschap versleten is. Oplossing: Wij gebruiken speciaal daarvoor gepolijste hardmetalen matrijzen en gecontroleerde affakkelsnelheden. Als u scheuren ervaart, stuur ons dan een monster van uw gebarsten klinknagels en uw materiaalstapel. We zullen de storing analyseren en kosteloos een specifieke oplossing aanbevelen.
