SUS304 semi-buisvormige klinknagels

Klinknagels van koolstofstaal moeten worden geplateerd om roest te voorkomen. Beplating slijt. SUS304 roestvrijstalen klinknagel hoeft niet te worden geplateerd – de chroomoxidelaag is zelfherstellend. Combineer dat met het semi-buisvormige ontwerp – 70% lagere zetkracht, 80-90% vaste sterkte – en u krijgt een bevestigingsmiddel dat werkt in natte omgevingen zonder uw productielijn te vertragen.

Eén materiaal, één ontwerp – twee problemen opgelost

Kies semi-buisvormig SUS304 wanneer:Uw montage wordt blootgesteld aan vocht, regen of vocht. U hebt roestvrije prestaties nodig, maar u kunt de productiekosten van solide klinknagels niet rechtvaardigen.

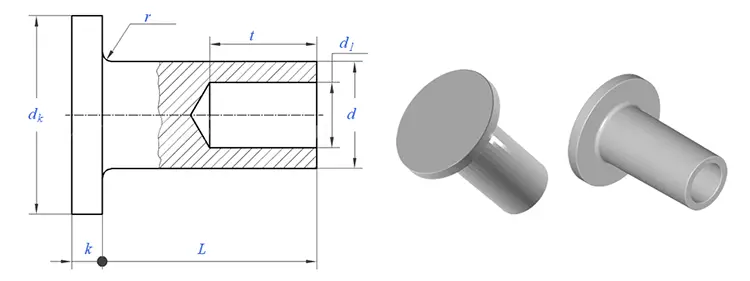

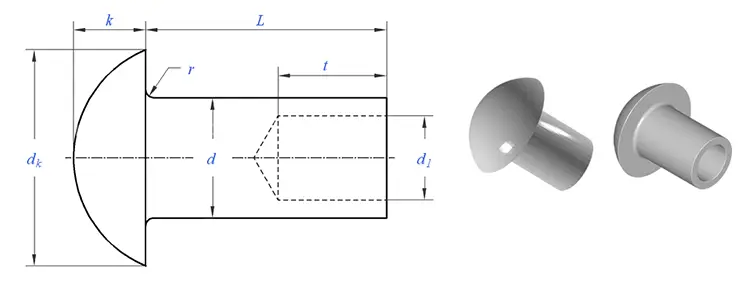

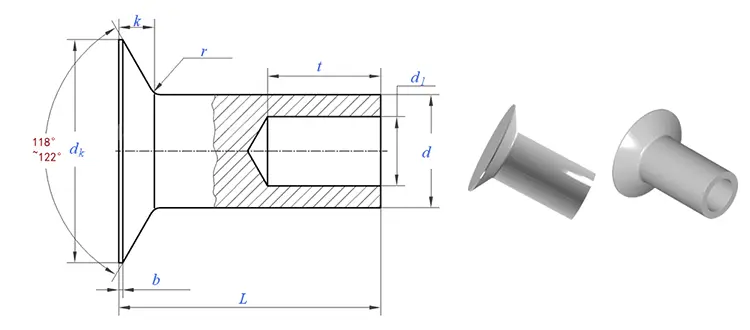

Opties voor kopstijlen – welke bij uw montage past

Eén echte toepassing: montage van handdoekenrek in de badkamer

Een fabrikant van badkamerbeslag gebruikte halfbuisvormige klinknagels van verzinkt koolstofstaal voor handdoekenrekconstructies. Na zes maanden in een vochtige badkameromgeving was de beplating versleten en waren de klinknagels gaan roesten. Klanten klaagden. De fabrikant schakelde over op messing – geen roest, maar het messing was dof en paste niet bij de geborstelde roestvrijstalen afwerking van de rekken.

We hebben SUS304 semi-buisvormige klinknagels geleverd - schacht van 4,0 mm, ronde kop van 7,0 mm, cilinderlengte van 10,0 mm, gepassiveerde afwerking. Het SUS304-materiaal was 200–500 uur bestand tegen zoutsproeien – genoeg voor de luchtvochtigheid in de badkamer. Het gepassiveerde oppervlak paste bij de geborstelde roestvrijstalen hardware. Het semi-buisvormige ontwerp heeft een kracht van 1,0 ton – er is geen wijziging nodig aan de bestaande persopstelling. Na één jaar productie nul roestklachten.

Hoe u kunt specificeren – wat we van u nodig hebben

Schachtdiameter– 1,5 mm tot 8,0 mm

Lengte vat– wij berekenen op basis van uw materiaalstapeldikte

Hoofdstijl– rond, plat, ovaal, verzonken, tros of paddestoel

Finish– standaard gepassiveerd (zonder meerprijs inbegrepen)

Lengteregel voor semi-buisvormige klinknagels:Vatlengte = materiaalstapeldikte + 1,5–2,0 mm.

Voorbeeld doorlooptijd:Standaard 7–12 dagen; aangepaste gereedschappen: 15–20 dagen.

Passivering – waarom het belangrijk is voor SUS304

SUS304 roestvrij staal roest niet, maar tijdens de productie kunnen microscopisch kleine deeltjes vrij ijzer van het gereedschap op het oppervlak terechtkomen. Deze deeltjes kunnen roesten, waardoor rode vlekken op uw product ontstaan, ook al is de klinknagel zelf roestvrij.

Passivering verwijdert deze vrije ijzerdeeltjes en herstelt het echte corrosiebestendige oppervlak. Zonder dit kunnen uw "roestvrij" klinknagels nog steeds roestvlekken vertonen.

We bieden standaard passivering aan op elke batch SUS304 semi-buisvormige klinknagels, zonder extra kosten.

Ons productieproces – van grondstof tot afgewerkte klinknagel

1. Inkoop van grondstoffen– Gecertificeerde SUS304-draad van goedgekeurde fabrieken. Elke spoel wordt geleverd met een molentestcertificaat en warmtenummer.

2. Inspectie van inkomend materiaal– Diameter, hardheid (HRB 80–95) en materiaalsamenstelling (spectrometer) geverifieerd. Spoelen die buiten de specificaties vallen, worden afgewezen.

3. Gereedschapsvoorbereiding– Hardmetalen kopmatrijzen geïnspecteerd en opgesteld voor de semi-buisvormige holte.

4. Eerste artikelinspectie –10 klinknagels gemeten op optische comparator. Kopdiameter, looplengte, holtediepte geverifieerd.

5. Massaproductie– Controles tijdens het proces: 5 klinknagels per 500 stuks. Elke drift stopt de pers.

6. Inspectie tijdens het proces– Elke 2.000 stuks 3 klinknagels in het monstermateriaal steken. Clinch geïnspecteerd op symmetrie en strakheid.

7. Laatste uitgaande inspectie– 100% optische sortering. AQL-monster handmatig geverifieerd. Maatrapport, materiaalcertificaat, passivatiecertificaat en conformiteitscertificaat afgegeven.

Beschikbare afwerkingen – passend bij uw omgeving

Waar SUS304 semi-buisvormige klinknagels worden gebruikt

Badkamer hardware– Handdoekhouders, douchewanden, spiegellijsten

Tuinmeubilair– Stoelen, tafels, parasols, plantenstandaards

Maritieme accessoires– Boothoezen, dockbeslag, maritiem canvas

Voedsel apparatuur– Commerciële keukenapparatuur, tafels voor het bereiden van voedsel

Medische apparatuur– Ziekenhuisbedden, medische karren, instrumentassemblages

Architectonische hardware– Leuningen, deurbeslag, buitenarmaturen

Wat onze klanten zeggen – echte feedback

Drie vragen die we vaak beantwoorden

Vraag: "Waarom vertonen mijn roestvrijstalen halfbuisvormige klinknagels soms roestvlekken, ook al zijn ze roestvrij?"

A: Dit is een veelgestelde vraag – en deze komt meestal neer op twee dingen:

Oorzaak 1: Vrije ijzerverontreiniging. Tijdens de productie (stansen, koppen, vormen) kunnen microscopisch kleine deeltjes vrij ijzer van het gereedschap op het oppervlak van de klinknagel terechtkomen. Deze deeltjes zijn niet roestvrij – ze roesten. De klinknagel zelf roest niet, maar de ijzerdeeltjes op het oppervlak wel, waardoor er rode vlekken ontstaan ​​die eruitzien alsof de klinknagel aan het roesten is. De oplossing is passivering – een chemische behandeling die deze vrije ijzerdeeltjes verwijdert en de echte corrosiebestendige chroomoxidelaag herstelt. We bieden standaard passivering aan op elke batch SUS304 semi-buisvormige klinknagels, zonder extra kosten.

Oorzaak 2: Vreten of overdracht van gereedschap tijdens het uitharden. Als uw instelgereedschappen (persmatrijzen) niet goed zijn gehard of gepolijst, kunnen ze tijdens de installatie ijzerdeeltjes op de klinknagelkop overbrengen. Deze deeltjes kunnen uw montage roesten en vlekken veroorzaken. Oplossing: Controleer uw instelgereedschap – deze moeten van gehard staal zijn met een gladde afwerking. Als u na het uitharden roestvlekken opmerkt, ligt het probleem waarschijnlijk bij uw gereedschap en niet bij de klinknagel.

Kort gezegd: als uw roestvrijstalen klinknagels roestvlekken vertonen, is het vrijwel altijd vrij van ijzer door productie of zetting – en niet de klinknagel zelf. Passivering lost het aan onze kant op; gepolijste instelgereedschappen voorkomen dit bij u.

Vraag: "Moeten SUS304 semi-buisvormige klinknagels worden geplateerd om roest te voorkomen?"

A: Nee – SUS304 roestvrij staal is van nature corrosiebestendig en vereist geen platering. Het chroomgehalte vormt een passieve oxidelaag die zichzelf herstelt als er krassen op komen. Wij adviseren passivering (standaard inbegrepen) om eventueel vrij ijzer van het oppervlak te verwijderen en een maximale corrosieweerstand te garanderen.

Vraag: "Mijn SUS304 semi-buisvormige klinknagels barsten tijdens het uitharden – wat veroorzaakt dit?"

A: Roestvast staal hardt sneller uit dan koolstofstaal en is gevoeliger voor scheuren als de omstandigheden niet correct zijn. Dit zijn de waarschijnlijke oorzaken en oplossingen:

Oorzaak 1: Instelkracht is te hoog. Halfbuisvormige klinknagels hebben slechts 25-30% van de kracht nodig die nodig is voor massieve klinknagels. Roestvrij staal hardt uit onder druk – overmatige kracht veroorzaakt scheuren voordat de muur kan rollen. Oplossing: Verlaag de instelkracht met 30–40% en test opnieuw.

Oorzaak 2: De looplengte is te kort. Als de loop niet 1,5-2,0 mm buiten de materiaaldikte uitsteekt, zakt het holle gedeelte naar beneden en barst het. Oplossing: Meet uw totale stapeldikte – wij passen de looplengte aan bij uw volgende bestelling.

Oorzaak 3: Verharding door eerdere vervorming. SUS304 hardt snel uit. Als uw perssnelheid te hoog is of de matrijs versleten is, hardt het metaal uit voordat het kan rollen. Oplossing: We gebruiken gepolijste hardmetalen matrijzen en gecontroleerde koerssnelheden specifiek voor roestvrij staal.

Oorzaak 4: De gatgrootte is te krap. Als het gat te klein is, wordt de loop overmatig samengedrukt. Oplossing: Vergroot de gatgrootte tot schachtdiameter + 0,15–0,20 mm.

Als geen van deze oplossingen het probleem oplost, stuur ons dan een monster van uw gebarsten klinknagels en uw materiaalstapel. We zullen de storing analyseren en kosteloos een specifieke oplossing aanbevelen.
