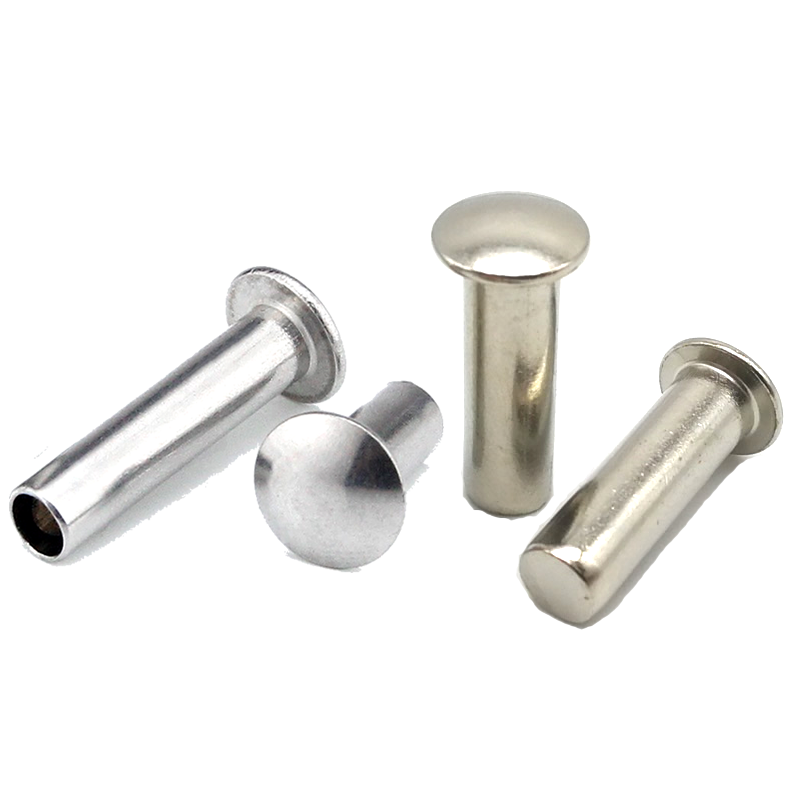

Universele kopklinknagels

Universele kopklinknagelszijn de “precies goede” sluiting. Niet te hoog, niet te breed, met een gladde, afgeronde bovenkant die op de meeste oppervlakken comfortabel zit. Als een ronde kop te smal is en een spantkop te breed, dan is de universele kop de oplossing. Het biedt een kopdiameter van 2,0–2,2 keer de schacht – breder dan rond (1,6–1,8×), smaller dan spant (2,2–2,8×) – en een profiel dat er afgewerkt uitziet zonder omvangrijk te zijn.

Als u niet zeker weet welke hoofdstijl u moet kiezen, is het universele hoofd de veilige keuze. Het werkt in bijna elke toepassing, in bijna elk materiaal, en ziet er goed uit.

Universeel versus rond versus truss – waar de universele kop past

Wanneer moet u een universele kop kiezen:

• Je monteert gemengde materialen (metaal + kunststof, metaal + hout)
• U wilt een evenwicht tussen draagoppervlak en profiel
• U weet niet zeker welke hoofdstijl u moet kiezen – universeel is de veilige standaard
• Je wilt een klinknagel die er goed uitziet zonder de aandacht op zichzelf te vestigen

Twee ontwerpen, vijf materialen – wat wij bieden

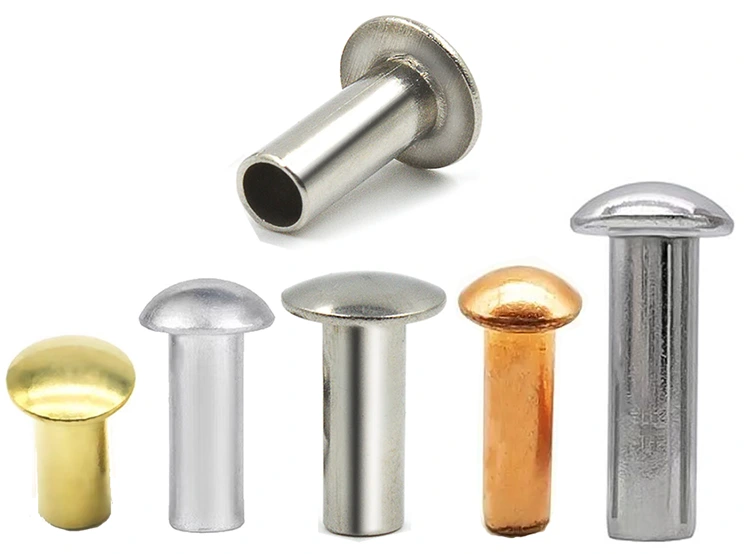

Universele kopklinknagelszijn verkrijgbaar in massieve en halfbuisvormige uitvoeringen. Volledig buisvormig is niet beschikbaar voor dit clubhoofd vanwege de medium-profielgeometrie die niet voldoende cilinderlengte biedt voor een goede affakkeling.

Welk ontwerp te kiezen:

Stevig– De gehele schacht is massief. Maximale schuif- en treksterkte. Gebruik voor structurele toepassingen, dragende verbindingen en samenstellingen waarbij falen geen optie is. Hogere instelkracht vereist.

Halfbuisvormig– Een holte aan de staart vermindert de instelkracht met 70%. Te gebruiken voor productie van grote volumes, dunne materialen en assemblages waarbij u het omringende materiaal wilt beschermen. 80-90% vaste sterkte.

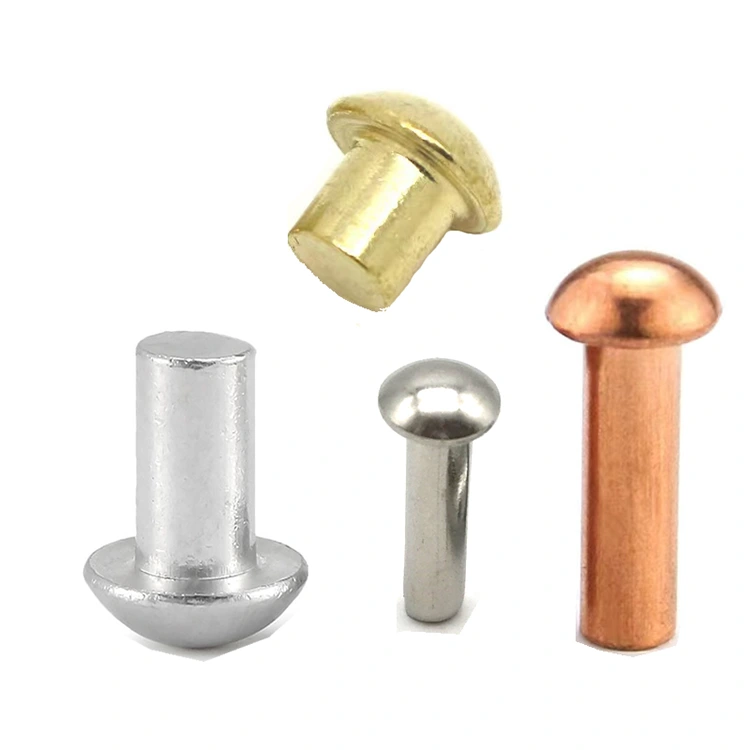

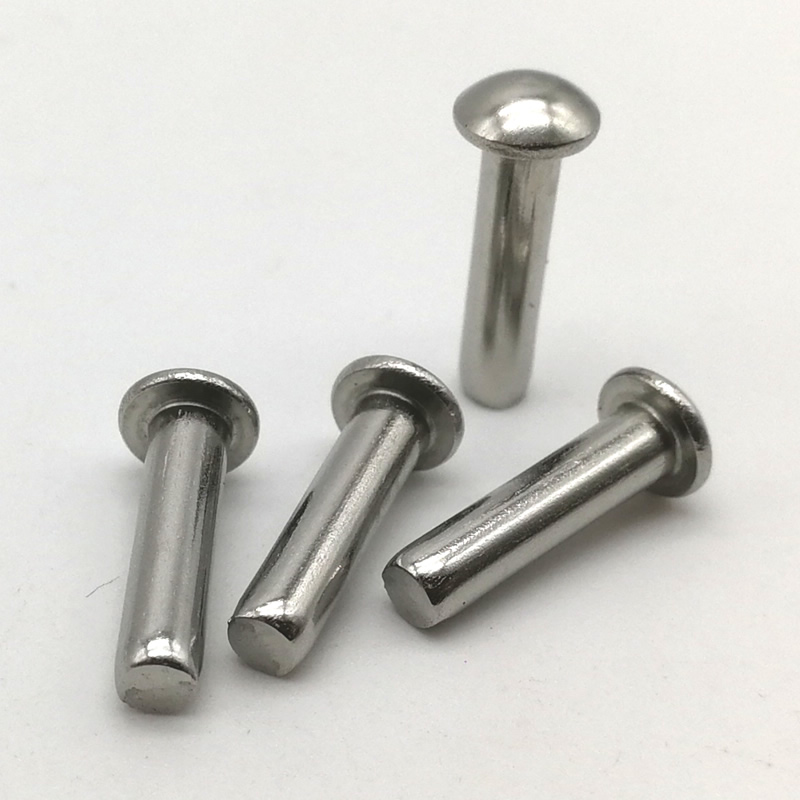

Beschikbare materialen:Koolstofarm staal, roestvrij staal (304/316), messing (C2680), koper (C11000), aluminium (5052/5056)

Afwerkingen:Verzinkt, zwart oxide, gepassiveerd, gelakt, vernikkeld, antiek, geanodiseerd, blank – afhankelijk van het materiaal.

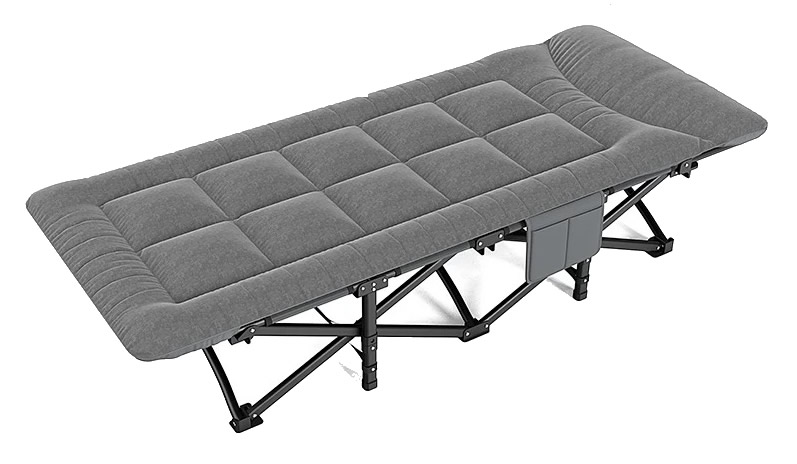

Eén echte toepassing: opvouwbaar kampeerbedframe

Een fabrikant van draagbare campingbedden gebruikte klinknagels met ronde kop voor de schaarscharnierverbindingen. De ronde kop was te smal; onder belasting trok de kop door de dunwandige stalen buis. De fabrikant probeerde klinknagels met spankop – die werkten, maar de brede kop zag er volumineus en industrieel uit op een consumentenproduct. Ze hadden een klinknagel nodig met meer draagoppervlak dan een ronde kop, maar die er strakker uitzag dan een spantkop – iets dat stevig zou blijven zitten zonder het uiterlijk van het product te verpesten.

Nuote Metals leverde semi-buisvormige klinknagels van verzinkt staal met universele kop – schacht van 5,0 mm, universele kop van 10,5 mm, cilinderlengte van 14,0 mm. De universele kop zorgde voor het extra lageroppervlak dat nodig was om doortrekken te voorkomen – de kopdiameter van 10,5 mm zorgde voor een toename van 38% in het lageroppervlak ten opzichte van de originele ronde kop. Het gladde, afgeronde profiel zag er schoon en afgewerkt uit. De semi-buisvormige holte hield de instelkracht laag, waardoor vervorming van de dunwandige buis werd voorkomen.

De fabrikant testte 500 klinknagels verspreid over 250 bedden. Na 5.000 vouwcycli met een belasting van 120 kg geen doortrekking, geen losraken, geen schade. Ze bestellen nu universele kopklinknagels in batches van 150.000 stuks per jaar.

Hoe ze worden gespecificeerd – wij maken het eenvoudig

Universele kopklinknagels worden op maat geproduceerd volgens uw exacte vereisten. Dit is wat we nodig hebben om uw specificatie goed te krijgen.

De afmetingen die we nodig hebben:

• Schachtdiameter – 1,5 mm tot 8,0 mm. Dit is het deel dat door je gat gaat.
• Kopdiameter – doorgaans 2,0–2,2× schachtdiameter, maar we kunnen dit aanpassen aan de eisen van uw lageroppervlak.
• Hoofdhoogte – wij adviseren op basis van uw vrije ruimte.
• Totale lengte – deze berekenen wij op basis van de dikte van uw materiaalstapel.

De keuzes die je maakt:

• Materiaal – staal, roestvrij staal, messing, koper of aluminium
• Uitvoering – massief of halfbuisvormig
• Afwerking – zink, gepassiveerd, gelakt, nikkel, geanodiseerd, antiek, enz.

Als u niet zeker bent over de diameter of hoogte van het hoofd:Stuur ons een foto van uw montage of een voorbeeldonderdeel. Wij adviseren u de optimale universele kopafmetingen voor uw toepassing. Voor technisch advies brengen wij geen kosten in rekening.

Voorbeeld doorlooptijd: 5–10 dagen voor standaardspecificaties. Aangepaste gereedschappen: 15–20 dagen.

Het universele hoofdprofiel – Evenwichtig, veelzijdig, betrouwbaar

Het universele clubhoofd is het meest veelzijdige clubhoofd dat we maken – en het meest vergevingsgezind. Het werkt in bijna elke toepassing en daarom is het vaak de standaardkeuze voor ingenieurs die niet zeker weten welke kopstijl ze moeten specificeren.

Wat maakt de universele kop anders:

Het uitgebalanceerde profiel– De universele kop is opzettelijk ontworpen als ‘middenweg’. Breed genoeg om doortrekken in de meeste materialen te voorkomen, laag genoeg om vastlopen te voorkomen, en rond genoeg om er afgewerkt uit te zien op consumentenproducten.

De gladde, afgeronde bovenkant– In tegenstelling tot de scherpe rand van een spantkop of de prominente koepel van een ronde kop, heeft de universele kop een gladde, doorlopende straal van het midden naar de rand. Dit vermindert het vastlopen en geeft het een professionele uitstraling.

Het royale draagoppervlak– Met een diameter van 2,0–2,2 keer de schachtdiameter biedt de universele kop aanzienlijk meer draagoppervlak dan een ronde kop – genoeg voor de meeste samenstellingen van gemengd materiaal.

Hoe we het consistent maken:

Precisie koers –Het universele kopprofiel wordt in onze hardmetalen matrijzen gesneden met een specifieke kroonradius en snijhoek. Elke klinknagel krijgt hetzelfde profiel.

Concentriciteitscontrole –De kop moet binnen ±0,10 mm op de schacht gecentreerd zijn. Niet gecentreerde koppen verminderen de effectiviteit van het lager en zien er verkeerd uit.

Oppervlakteafwerking– Onze matrijzen zijn gepolijst tot een spiegelafwerking om een ​​schone, vlekkeloze kop te produceren.

Het resultaat:Universele koppen die werken in gemengde materialen, er professioneel uitzien en betrouwbaar uitharden – batch na batch.

Wat we controleren – en waarom Universal Heads consistente controle nodig hebben

Universele hoofden zijn niet de moeilijkste hoofdstijl om te maken – dat is een rond hoofd. Maar ze hebben een consistente controle nodig, omdat ze dankzij hun ‘middenweg’-ontwerp voor het breedste scala aan toepassingen kunnen worden gebruikt. Een afwijking die acceptabel is op een ronde kop (alleen gebruikt op metaal) kan problemen veroorzaken op een universele kop (gebruikt op gemengde materialen).

Dit is wat we bekijken:

• Schachtdiameter – ±0,05 mm. Als de schacht te los in het gat zit, zal de klinknagel kantelen. Als het te strak zit, past het niet. Wij controleren dit voordat de productie start en monitoren dit gedurende de gehele run.
• Kopdiameter – ±0,15 mm. Het lageroppervlak is de hele reden waarom u voor een universele kop hebt gekozen. Als het hoofd te klein is, verliest u draagvlak. Als het te groot is, past het mogelijk niet in uw vrije ruimte.
• Kophoogte – ±0,10 mm. Te hoog, en het blijft hangen. Te kort en het ziet er verkeerd uit. Wij controleren dit bij iedere batch.
• Concentriciteit – ±0,10 mm. Een scheve kop vermindert de effectiviteit van het lager. Het ziet er ook verkeerd uit – en universele koppen zijn vaak zichtbaar op consumentenproducten.
• Holtediepte (semi-buisvormig) - 45-55% van de looplengte. Te ondiep en de zetkracht blijft hoog. Te diep en de clinch is zwak.
• Totale lengte – ±0,15 mm. Moet overeenkomen met de dikte van uw materiaalstapel voor een goede clinchvorming.

Hoe we problemen vroegtijdig onderkennen:

Uw zending – wat wij u sturen

Wanneer uw universele kopklinknagels arriveren, worden ze geleverd met een volledig overzicht van wat er is gemaakt en hoe dit is geverifieerd.

Wat vind je in de doos:

• Klinknagels in verzegelde polyzakken – Gelabeld met onderdeelnummer, batchnummer en hoeveelheid. Geen losse onderdelen, geen giswerk.
• Materiaalcertificaat – Chemische samenstelling en trekeigenschappen van de originele spoel. Herleidbaar tot het tochtnummer.
• Inspectieblad – Werkelijke afmetingen van 10 klinknagels uit uw partij. Niet alleen “binnen de tolerantie” – de daadwerkelijke cijfers die we hebben gemeten.
• Afwerkingscertificaat – Als uw klinknagels zijn geplateerd of gecoat, nemen we XRF-dikteverificatie op.
• Conformiteitsdocument – ​​Ondertekend door onze QA-manager, met een uniek batchnummer voor traceerbaarheid.

Waarom dit belangrijk is:Als er zich ooit een storing ter plaatse voordoet, beschikt u over de gegevens om deze te herleiden tot de exacte rol materiaal en de exacte productierun. We bewaren kopieën vijf jaar, maar we raden u aan ook de uwe te bewaren.

Gecertificeerd voor:ISO 9001:2015, RoHS, BEREIK

Waar ze worden gebruikt

• Opklapbedden en meubels – Schaarscharnierverbindingen, frameconstructies, draaipunten
• Hardware - Poortscharnieren, grendels, deurbeslag, hekcomponenten
• Residentiële producten – Raambeslag, kastbeslag, decoratieve assemblages
• Automobiel – Interieurbekleding, paneelconstructies, stoelcomponenten
• Industriële uitrusting – Machinebeveiligingen, bedieningspanelen
• Elektronica – Behuizingen, chassis
• Algemene productie – Elke montage waarbij u niet zeker weet welke hoofdstijl u moet kiezen

Drie vragen die we vaak beantwoorden

Vraag 1: Wat is het verschil tussen een universele kop en een ronde kop? Ze lijken op elkaar.

A: De universele kop is breder (2,0–2,2× schachtdiameter versus 1,6–1,8×) en iets lager dan een ronde kop. Het heeft ook een meer doorlopend, afgerond profiel – minder een duidelijke koepel. Het visuele verschil is subtiel, maar het functionele verschil is reëel: de universele kop biedt meer draagoppervlak om doortrekken in gemengde materialen te voorkomen. Voor metaal-op-metaal-assemblages met nauwe gaten is een ronde kop nog steeds de betere keuze. Voor gemengde materialen is een universele kop de veiligere keuze.

Vraag 2: Welk ontwerp moet ik kiezen: massief of halfbuisvormig?

A:Halfbuisvormige klinknagelis de standaardkeuze voor de meeste toepassingen – 80–90% vaste sterkte bij 25–30% van de uithardingskracht. Kiezenstevige klinknagelwanneer u maximale sterkte nodig heeft voor structurele, dragende constructies. Volledige buisvormige kop is niet verkrijgbaar voor universele kop vanwege de geometrie van de kop met middelhoog profiel. Alle drie de ontwerpen zijn verkrijgbaar met hetzelfde universele kopprofiel.

Vraag 3: Wat is het beste materiaal voor universele kopklinknagels bij buitentoepassingen?

A: Voor buitentoepassingen adviseren wij roestvrij staal (304 of 316) met gepassiveerde afwerking voor permanente corrosiebestendigheid. 304 is voldoende voor algemene blootstelling buitenshuis (regen, vochtigheid). 316 wordt aanbevolen voor kust- of zoutnevelomgevingen. Als u met een beperkter budget werkt, biedt verzinkt staal met geel chromaat 96 uur zoutsproeibestendigheid – geschikt voor beschut buitengebruik. In de bovenstaande opklapbedkast koos de klant voor verzinkt staal omdat de bedden binnenshuis werden gebruikt (kampeertenten) en de incidentele blootstelling aan de buitenlucht beperkt was.
