IJzeren semi-buisvormige klinknagels

Voor industriële bevestigingstoepassingen waarbij de sterkte niet mag worden aangetast, maar het budget moet worden gerespecteerd, bieden ijzeren halfbuisvormige klinknagels de ideale balans. Deze componenten combineren het hoge draagvermogen van koolstofstaal met de installatie-efficiëntie van een hol ontwerp.

Nuote Metals brengt meer dan twintig jaar metallurgische expertise mee naar de productie van ijzeren halfbuisvormige klinknagels. Onze producten zijn bedoeld voor industrieën variërend van de assemblage van zware machines tot structurele staalverbindingen, waar betrouwbaarheid onder trillingen en langdurige belasting niet onderhandelbaar is.

Wat zijn ijzeren semi-buisvormige klinknagels?

IJzeren halfbuisvormige klinknagels, ook wel halfholle klinknagels van koolstofstaal genoemd, hebben een gedeeltelijk holle schacht met een ondiep gat aan de punt tegenover de kop. Tijdens de installatie rolt het holle gedeelte onder druk naar buiten, waardoor een veilige clinch ontstaat, terwijl ongeveer een kwart van de kracht nodig is voor massieve klinknagels.

Dit ontwerp maakt ijzeren halfbuisvormige klinknagels bijzonder geschikt voor:

• Permanente verbindingen waarbij demontage niet vereist is
• Toepassingen die onderhevig zijn aan voortdurende trillingen
• Draaipunten waar gecontroleerde beweging nodig is
• Massaproductieomgevingen die een snelle installatie vereisen

De term “semi-buisvormig” onderscheidt deze bevestigingsmiddelen van zowel massieve klinknagels (volledig massief) als blindklinknagels (die slechts vanaf één kant kunnen worden geïnstalleerd).

Bekijk de video om te zien hoe we klinknagels maken

Verschillende materialen van klinknagels die we maken

Wij maken verschillende materialen klinknagels, zoals messing klinknagels, stalen klinknagels, roestvrijstalen klinknagels, aluminium klinknagels en koperen klinknagels.

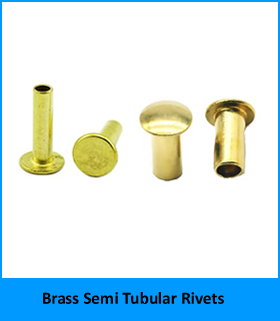

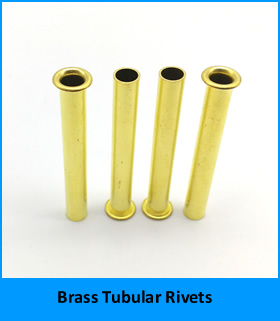

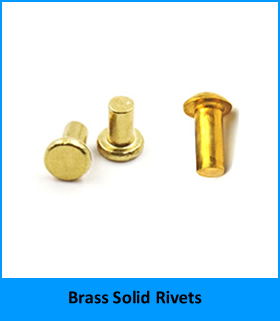

1. Messing klinknagels, inclusief messing massieve klinknagels, messing halfbuisvormige klinknagels, messing buisvormige klinknagels.

Klik  voor meer informatie over onze messing klinknagels.

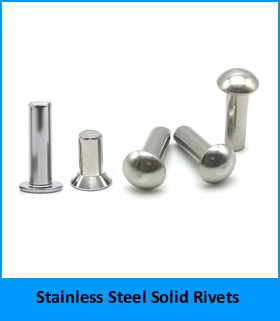

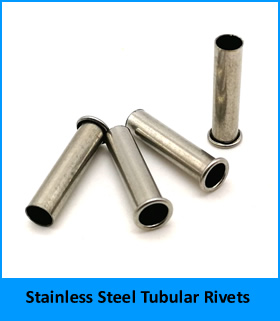

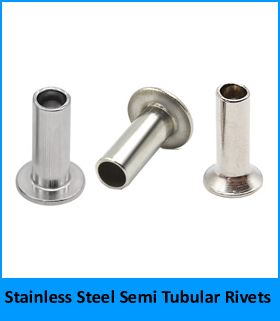

2. Roestvrijstalen klinknagels, inclusief massieve roestvrijstalen klinknagels, roestvrijstalen semi-buisvormige klinknagels, roestvrijstalen buisvormige klinknagels.

Wilt u meer weten over onze RVS klinknagels? klik gewoon

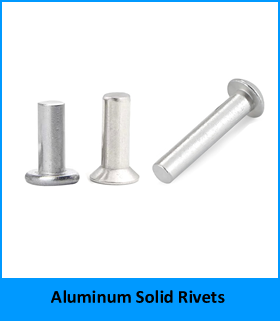

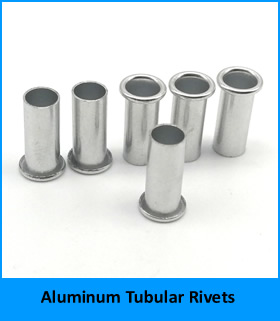

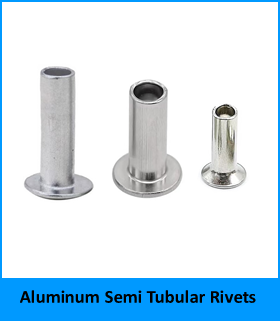

3. Aluminium klinknagels, inclusief massieve aluminium klinknagels, aluminium halfbuisvormige klinknagels, aluminium buisvormige klinknagels.

Als u meer wilt weten over onze aluminium klinknagels, klik dan op

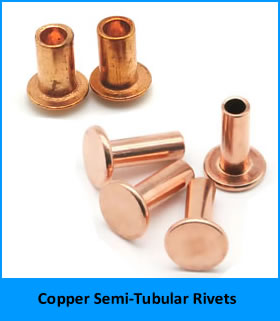

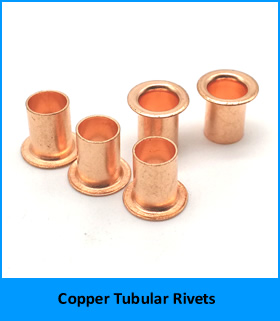

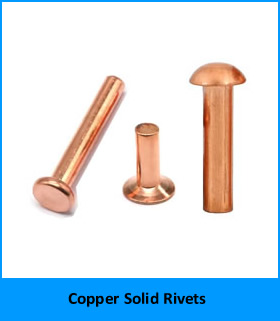

4. Koperen klinknagels, inclusief koperen massieve klinknagels, koperen halfbuisvormige klinknagels, koperen buisvormige klinknagels.

Klik  voor meer informatie over onze koperen klinknagels.

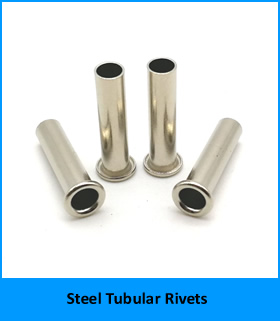

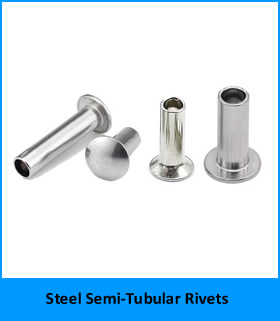

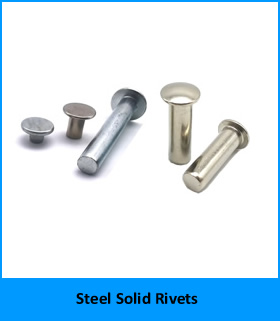

5. Stalen klinknagels, inclusief massieve stalen klinknagels, stalen halfbuisvormige klinknagels, stalen buisvormige klinknagels.

Als u meer informatie wilt over onze stalen klinknagels, klik dan op

Waarom kiezen voor ijzer boven andere materialen voor halfbuisvormige klinknagels?

Voordat we de technische specificaties onderzoeken, is het essentieel om te begrijpen waar ijzeren semi-buisvormige klinknagels beter presteren dan alternatieven.

Nuote Metals adviseert ijzeren (koolstofstaal) klinknagels voor de volgende scenario's:

• Structurele toepassingen met hoge belasting waarbij een treksterkte van 400–500 MPa vereist is
• Kostengevoelige massaproductie waarbij de materiële economie van belang is zonder dat dit ten koste gaat van de prestaties
• Magnetische assemblages waar ferro-eigenschappen nodig zijn
• Zware machines en industriële apparatuur die stalen componenten verbinden

Materiaalvergelijking

Gedetailleerde productparameters van Nuote Metals ijzeren semi-buisvormige klinknagels

Alle ijzeren halfbuisvormige klinknagels van Nuote Metals zijn vervaardigd uit koolstofarm staal (0,1% koolstof of minder) om een ​​optimale vervormbaarheid tijdens het uithardingsproces te garanderen. Oppervlaktebehandelingen worden waar nodig toegepast om de corrosieweerstand te verbeteren.

Materiaalspecificaties

Hoofdstijlen beschikbaar

Nuote Metals produceert semi-buisvormige ijzeren klinknagels in configuraties met meerdere koppen om aan verschillende montagevereisten te voldoen:

• Ovale kop: Standaard kop voor algemeen gebruik met laag profiel, geschikt voor de meeste toepassingen
• Truss Head: Breder draagoppervlak voor zachtere materialen of grotere gatafstanden
• Platte kop (verzonken): vlakke afwerking voor gladde buitenoppervlakken
• Pan Head: Middelhoge kop met goede rijeigenschappen
• Ronde kop: traditionele koepelvorm voor maximale sterkte bij het gewricht

Standaard dimensionaal bereik

Toleranties: Schachtdiameter ±0,05 mm, looplengte ±0,15 mm. De lengte van de klinknagel wordt gemeten vanaf de onderkant van de klinknagelkop.

Mechanische prestatiegegevens

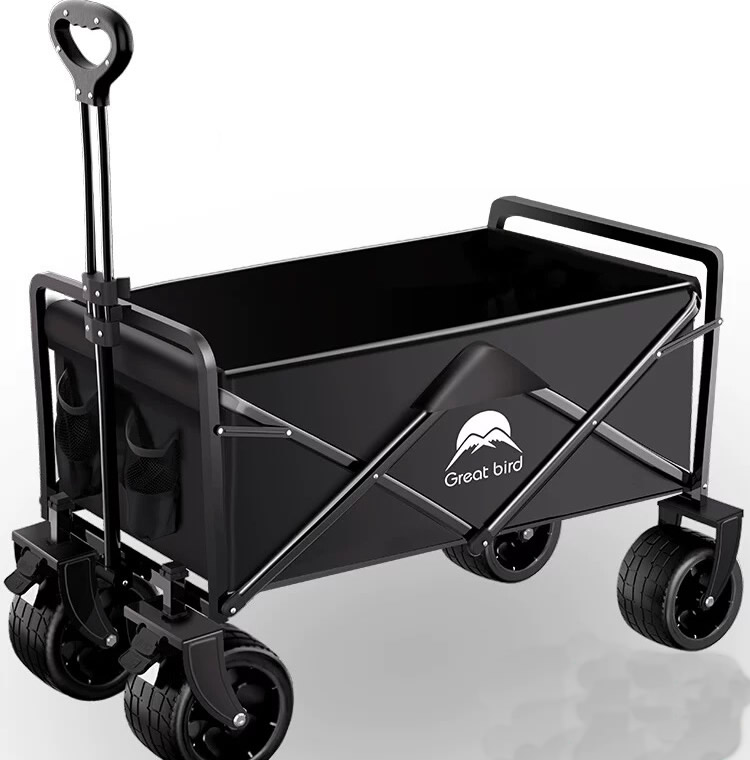

Een voorbeeld van een echte klant: vouwwagen voor buiten

Dit is een van de vele toepassingen voor ijzeren halfbuisvormige klinknagels. We nemen het op om het echte productiegebruik aan te tonen, niet om beperkingen te suggereren.

Een fabrikant van zware vouwwagens voor kamperen en tuinieren had een duurzame, goedkope klinknagel nodig voor de schaarscharnierverbindingen. Het wagenframe maakte gebruik van 2 mm dikke stalen buizen. De originele massieve klinknagels vereisten een hoge zetkracht, waardoor de buizen vervormden en de montage vertraagde. De klant wilde ook een corrosiebestendige afwerking voor buitengebruik.

Nuote Metals leverde ijzeren halfbuisvormige klinknagels – schacht van 5 mm, ronde kop van 9 mm, cilinderlengte van 12 mm, geel verzinkt. De halfholle holte verminderde de instelkracht van 4 ton naar 1,6 ton, waardoor vervorming van de buis werd geëlimineerd. De gele zinklaag zorgde voor 96 uur weerstand tegen zoutsproeien – genoeg voor regen en af ​​en toe modder. De klant testte 1.000 klinknagels op 200 wagons. Na 5.000 vouwcycli geen loskomen of roesten. Ze bestellen nu ijzeren halfbuisvormige klinknagels in batches van 50.000 stuks, die voor hun hele vouwwagenlijn worden gebruikt.

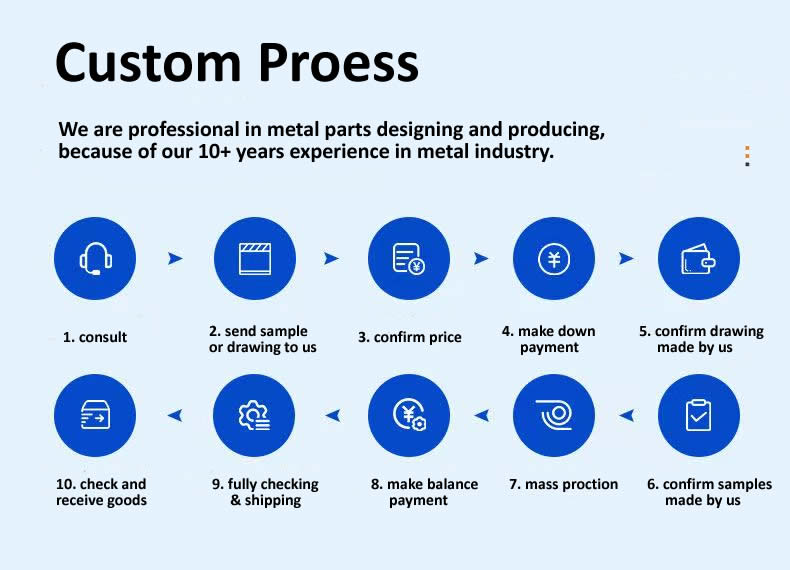

Ons aangepaste proces – van aanvraag tot levering

We volgen een duidelijke, transparante workflow voor elke bestelling van ijzeren semi-buisvormige klinknagels.

1. Raadpleeg– U deelt uw toepassing, materiaaldikte en hoeveelheidsvereisten.

2. Stuur monsters of tekening– Zorg voor een proefklinknagel of een detailtekening met afmetingen en afwerking.

3. Bevestig de prijs– Wij brengen een offerte uit met eventuele gereedschapskosten en stukprijs.

4. Doe een aanbetaling– 50% aanbetaling voor gereedschap en grondstof.

5. Bevestig de door ons gemaakte tekening– Wij maken een productietekening ter goedkeuring voor u op.

6. Bevestig door ons gemaakte monsters– Wij produceren de eerste artikelen (20–50 stuks) en sturen deze naar u op om te testen.

7. Massaproductie– Na goedkeuring van het monster draaien we de volledige hoeveelheid op onze koudpersen.

8. Voer een saldobetaling uit– 50% saldo vóór verzending.

9. Volledig controleren en verzenden– 100% optische sortering + definitieve AQL-inspectie, vervolgens verpakt en verzonden.

10. Goederen controleren en ontvangen– Je inspecteert de goederen bij aankomst. Eventuele problemen lossen wij direct op.

Kwaliteitscontrole – Hoe we ervoor zorgen dat elke klinknagel aan de normen voldoet

Wij vertrouwen niet alleen op willekeurige steekproeven. Elke partij ijzeren halfbuisklinknagels ondergaat de volgende controles:

Inkomende draadinspectie– Diameter (±0,02 mm) en hardheid (HRB 70–85).

Eerste artikelinspectie– 20 stuks gemeten voor kopdiameter, kophoogte, schacht, lengte, holtediepte.

Inspectie tijdens het proces– 5 stuks per 500 stuks. Elke afwijking leidt tot aanpassing van het gereedschap.

Testinstelling– Elke 2.000 stuks plaatsen we 3 klinknagels in een staalplaat om de clinch-vorming te verifiëren.

Zoutsproeitesten (indien geplateerd)– ASTM B117, 96 uur voor geel zink, 48 uur voor helder zink.

Laatste uitgaande inspectie– 100% optische sortering voor kritische afmetingen, plus AQL Level II, 1.0 handmatige verificatie.

Wij bewaren de keuringsgegevens vijf jaar. Elke zending bevat een maatrapport en een certificaat van overeenstemming.

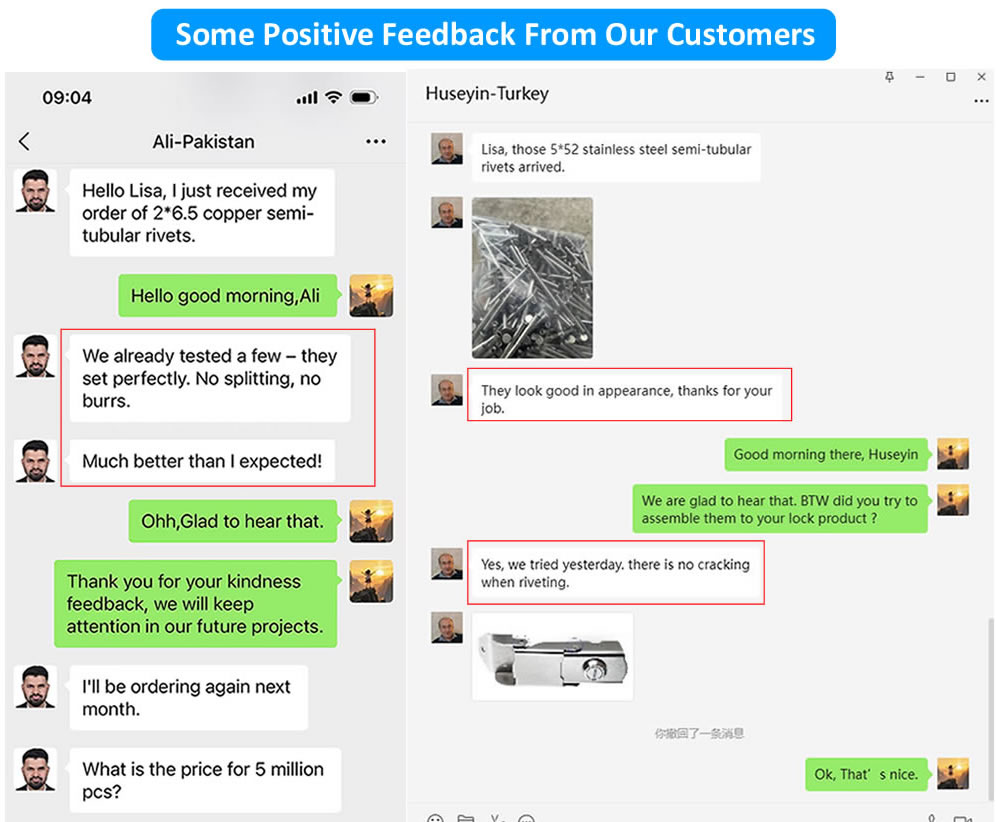

Samenwerken met Nuote Metals – Echte klantenfeedback

Samenwerking – Werken met wereldwijde klanten

Installatiehandleiding voor ijzeren semi-buisvormige klinknagels

Een juiste installatie is van cruciaal belang om het volledige mechanische potentieel van ijzeren halfbuisvormige klinknagels te bereiken. Nuote Metals recommends the following approach:

Voorbereiding

Boor geleidegaten met een diameter die iets groter is dan de schacht van de klinknagel (meestal 0,010″–0,015″ of 0,25–0,38 mm overmaat)

Ontbraam de gaten om een ​​soepele plaatsing van de klinknagels te garanderen

Lijn de werkstukken veilig uit voordat u de klinknagels plaatst

Installatiemethoden

Methode 1 – Handmatige klinknagelzetter met hamer

Plaats de klinknagelzetter over het holle uiteinde van de klinknagel

Sla met een hamer op de setter om het holle gedeelte naar buiten te laten uitwaaieren

Inspecteer op volledige kopvorming en strakke clinch

Methode 2 – Handmatige knijper (klinknagelpistool)

Plaats de kaken van de knijper over de klinknagelkop en het holle uiteinde

Knijp in de handgrepen om gecontroleerde drukkracht uit te oefenen

Geschikt voor productie van middelgrote volumes

Methode 3 – Pneumatische of hydraulische pers (hoog volume)

Gebruik een slagklinkhamer of trappers voor een consistente, snelle installatie

Aanbevolen voor productieruns van meer dan 5.000 stuks

Nuote Metals kan bijpassende plaatsingsgereedschappen leveren die zijn gekalibreerd op onze klinknagelafmetingen

Veelgestelde vragen over ijzeren semi-buisvormige klinknagels

Hieronder vindt u de meest voorkomende technische vragen die Nuote Metals heeft ontvangen met betrekking tot ijzeren semi-buisvormige klinknagels.

Vraag 1: Wat is het verschil tussen ijzeren halfbuisvormige klinknagels en massieve klinknagels? Welke moet ik kiezen voor mijn toepassing?

A: Het fundamentele verschil ligt in het schachtontwerp en de installatiekracht. IJzeren halfbuisvormige klinknagels hebben een ondiepe holte aan de punt, waardoor ongeveer een kwart van de kracht nodig is om een ​​massieve klinknagel met dezelfde diameter te plaatsen. Massieve klinknagels zijn overal volledig solide en vereisen een aanzienlijk hogere drukkracht, vaak met behulp van een bucking bar aan de achterkant. Voor toepassingen waarbij de installatiesnelheid van belang is, vooral bij massaproductie, hebben ijzeren halfbuisvormige klinknagels de voorkeur. Voor structurele verbindingen met extreme belasting (bijvoorbeeld brugconstructies of drukvaten) bieden massieve klinknagels echter een marginaal hogere schuifsterkte. Voor de meeste industriële toepassingen waarbij plaatwerk, machinebeschermingen, meubels en auto-onderdelen betrokken zijn, bieden ijzeren halfbuisvormige klinknagels van Nuote Metals de optimale balans tussen sterkte en installatie-efficiëntie.

Vraag 2: Hoe voorkom ik corrosie op semi-buisvormige ijzeren klinknagels bij gebruik buitenshuis of in vochtige omgevingen?

A: Ongecoat ijzer (koolstofstaal) zal roesten als het wordt blootgesteld aan vocht. Nuote Metals pakt dit aan door meerdere opties voor oppervlaktebehandeling aan te bieden voor ijzeren halfbuisvormige klinknagels. Voor binnentoepassingen met minimale luchtvochtigheid biedt verzinken adequate bescherming tegen lage kosten. Voor buitenomgevingen of omgevingen met een hoge luchtvochtigheid adviseren wij thermisch verzinken, waarbij een dikkere zinklaag (40–60 µm) wordt aangebracht die bestand is tegen langdurige blootstelling. Voor toepassingen die zowel corrosiebestendigheid als elektrische geleidbaarheid vereisen (bijvoorbeeld elektronicabehuizingen), biedt de zwarte oxidecoating een gematigde bescherming terwijl de geleidbaarheid behouden blijft. In maritieme of chemisch agressieve omgevingen kunnen roestvrijstalen klinknagels geschikter zijn. Nuote Metals kan voor elk coatingtype zoutsproeitestgegevens verstrekken om u te helpen bij uw keuze.

Vraag 3: Wat is de maximale materiaaldikte die ijzeren semi-buisvormige klinknagels kunnen verwerken? Hoe selecteer ik de juiste looplengte?

A: De maximale materiaaldikte (ook wel gripbereik genoemd) wordt bepaald door de cilinderlengte van de klinknagel. Als algemene regel kiest u een klinknagel met een cilinderlengte die ongeveer 0,5–1,5 mm langer is dan de totale dikte van de materialen die u wilt verbinden. Deze ruimte zorgt ervoor dat er voldoende materiaal is om het holle gedeelte naar buiten te laten rollen en een veilige clinch te vormen. Nuote Metals biedt ijzeren semi-buisvormige klinknagels met cilinderlengtes variërend van 4 mm tot 40 mm, geschikt voor materiaaldiktes van 1,5 mm tot 15 mm. Voor een nauwkeurige selectie raadpleegt u onze maattabel hierboven of neemt u contact op met ons technisch team met uw specifieke materiaalstapeldikte. We bieden ook aangepaste cilinderlengtes voor niet-standaard toepassingen; minimale bestelhoeveelheden zijn van toepassing.

Waarom samenwerken met Nuote Metals voor ijzeren semi-buisvormige klinknagels?

Door de juiste leverancier te kiezen, bent u verzekerd van consistente kwaliteit, concurrerende prijzen en betrouwbare levering. Nuote Metals biedt:

Beschikbaarheid van voorraad: meer dan 20 gangbare maten op voorraad met een verzending van 3 tot 5 dagen voor artikelen op voorraad

Productie op maat: gereedschap voor niet-standaard diameters, cilinderlengtes of kopstijlen (15-25 dagen levertijd)

Concurrerende MOQ: minimaal 20.000 stuks voor standaardformaten

Gratis monsters: beschikbaar voor voorraadformaten (klant betaalt expresverzending)

Wereldwijde verzending: logistieke ondersteuning naar Noord-Amerika, Europa, Azië-Pacific en daarbuiten

100% kwaliteitscontrole: elke productbatch wordt vóór verzending geïnspecteerd

Neem vandaag nog contact op met Nuote Metals om een ​​monsterkit, technisch gegevensblad of een offerte voor uw aanvraag aan te vragenijzeren halfbuisvormige klinknagelsvereisten.
