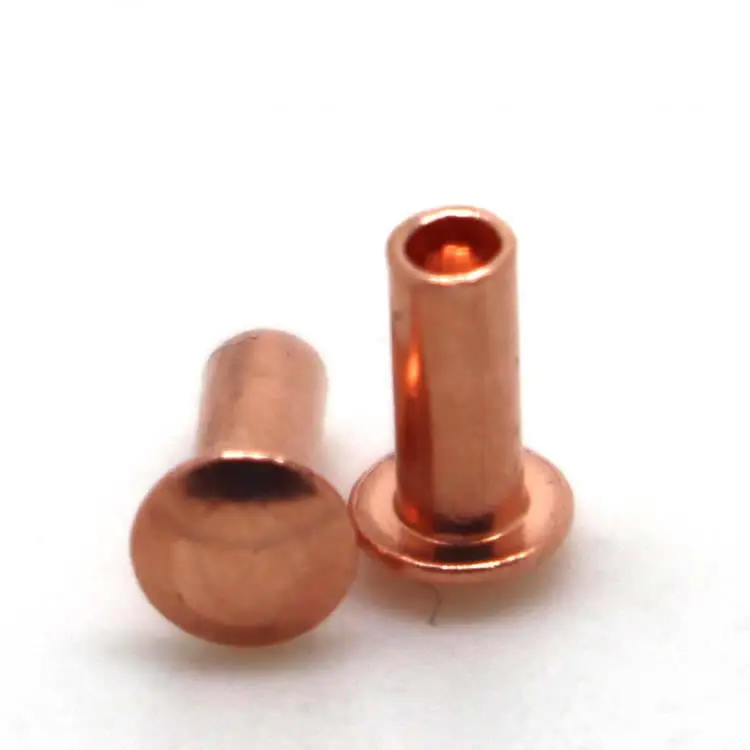

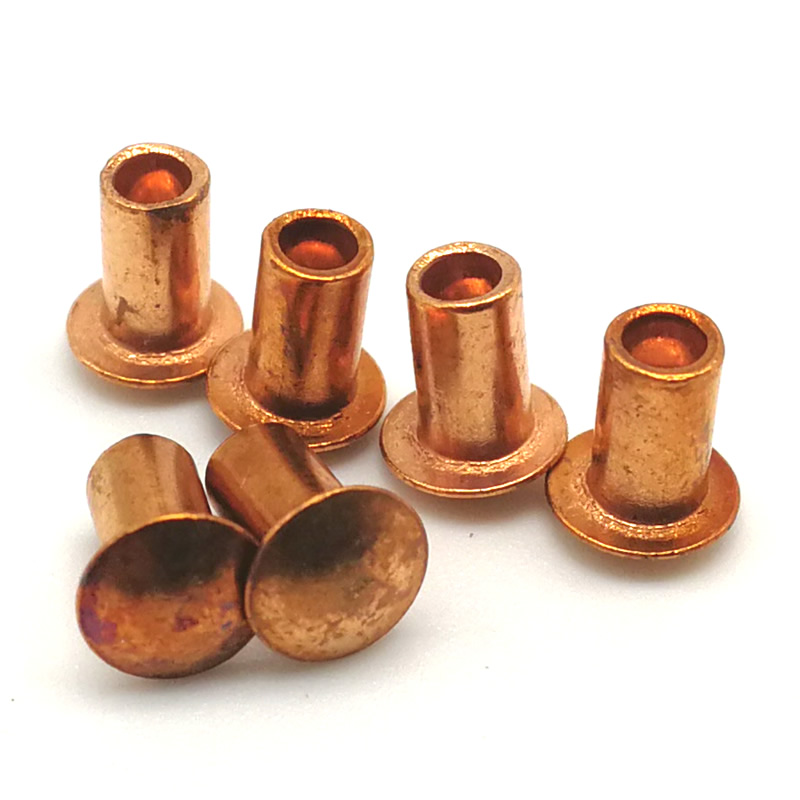

Koperen semi-buisvormige klinknagels

De meeste klinknagels worden gekozen vanwege hun sterkte. Koperen klinknagels worden gekozen vanwege hun functie: stroom geleiden, warmte verplaatsen, bacteriën weerstaan ​​en buiten overleven zonder te roesten. Het semi-buisvormige ontwerp voegt nog een voordeel toe: 70% lagere zetkracht dan massieve klinknagels, waardoor ze ideaal zijn voor productie in grote volumes waarbij geleidbaarheid vereist is, maar de installatiesnelheid niet mag worden opgeofferd.

Drie cijfers die koperen semi-buisvormige klinknagels definiëren

100% IACS-geleidbaarheid– Koper geleidt de stroom beter dan enig ander gebruikelijk bevestigingsmetaal. Messing biedt ~28%, aluminium ~61%, staal <10%.

70% minder zetkracht– De halfholle holte vermindert de installatiekracht van 4 ton naar 1,2 ton (voor een klinknagel van 5 mm). Snellere cycli, lichtere persingen, minder materiaalbelasting.

401 W/m·K thermische geleidbaarheid– Koper voert de warmte weg van de verbindingen, waardoor het ideaal is voor koellichamen, elektronica en apparatuur die heet wordt.

Wanneer moet u koperen semi-buisvormige klinknagels kiezen?

Eén echte toepassing: aardingsmontage van zonne-omvormers

Een fabrikant van zonne-energieapparatuur had een betrouwbare, geleidende sluiting nodig voor de aardverbindingen in hun omvormers. De vorige massieve koperen klinknagels zorgden voor een uitstekende geleiding, maar vertraagden de assemblagelijn – de hoge zetkracht vereiste een zorgvuldige opstelling van de pers. De klant wilde dezelfde geleidbaarheid met een snellere installatie.

We hebben C11000 koperen semi-buisvormige klinknagels geleverd - schacht van 4,0 mm, ronde kop van 7,0 mm, cilinderlengte van 10,0 mm, gladde afwerking. Het semi-buisvormige ontwerp verminderde de instelkracht van 3,5 ton naar 1,0 ton – 71% minder. De geleidbaarheid bleef op 100% IACS. De klant testte 1.000 klinknagels. Na 5.000 thermische cycli neemt de weerstand niet meer toe. Jaarlijks bestellen ze nu 150.000 stuks.

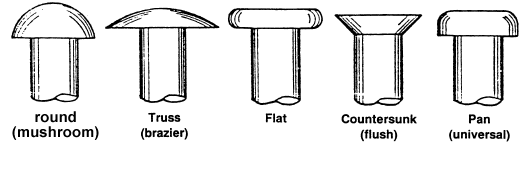

Opties voor kopstijlen – welke bij uw montage past

Hoe u kunt specificeren – wat we van u nodig hebben

Wat u verstrekt:

Schachtdiameter– 1,5 mm tot 8,0 mm

Lengte vat– wij berekenen op basis van uw materiaalstapeldikte

Hoofdstijl –rond, plat, ovaal, verzonken, truss of paddestoel

Finish– effen, getrommeld (helder), antiek of gelakt

Lengteregel voor semi-buisvormige klinknagels:Vatlengte = materiaalstapeldikte + 1,5–2,0 mm.

Voorbeeld doorlooptijd:Standaard 5–10 dagen; aangepaste gereedschappen: 15–20 dagen.

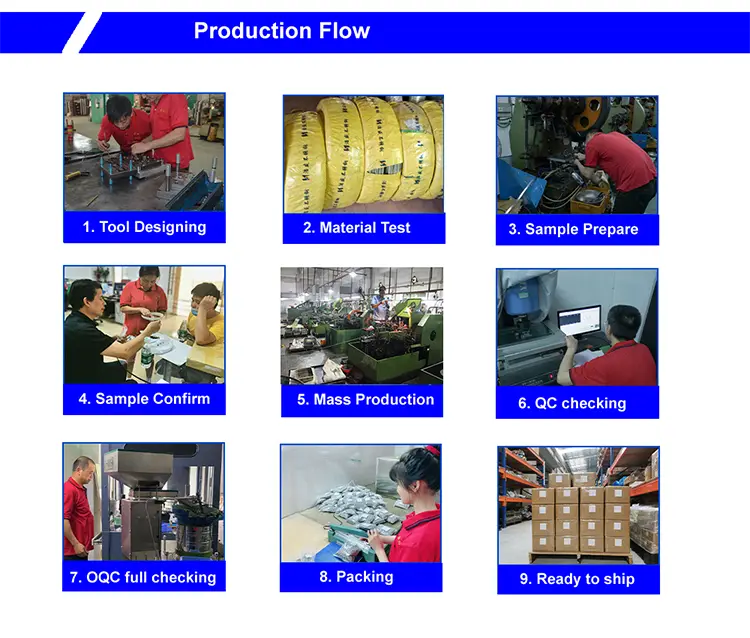

Ons productieproces – van grondstof tot afgewerkte klinknagel

1. Inkoop van grondstoffen– Gecertificeerd koperdraad (C11000) van goedgekeurde fabrieken. Elke spoel wordt geleverd met een molentestcertificaat.

2. Inspectie van inkomend materiaal– Diameter, hardheid en kopergehalte (≥99,9%) geverifieerd. Spoelen die buiten de specificaties vallen, worden afgewezen.

3. Gereedschapsvoorbereiding– Hardmetalen kopmatrijzen geïnspecteerd en opgesteld voor de semi-buisvormige holte.

4. Eerste artikelinspectie– 10 klinknagels gemeten op optische comparator. Kopdiameter, looplengte, holtediepte geverifieerd.

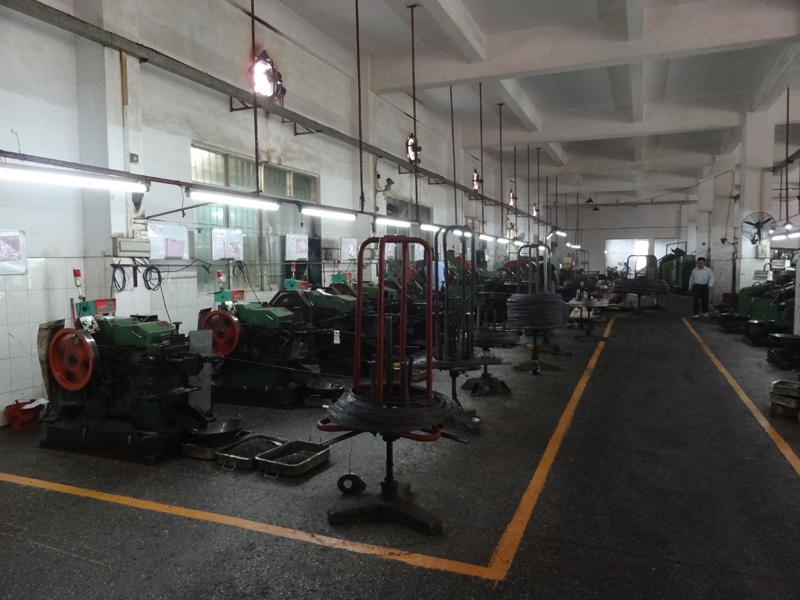

5. Massaproductie– Controles tijdens het proces: 5 klinknagels per 500 stuks. Elke drift stopt de pers.

6. Inspectie tijdens het proces –Plaats om de 2.000 stuks 3 klinknagels in het monstermateriaal. Clinch geïnspecteerd op symmetrie en strakheid.

7. Laatste uitgaande inspectie– 100% optische sortering. AQL-monster handmatig geverifieerd. Maatrapport, materiaalcertificaat en conformiteitscertificaat afgegeven.

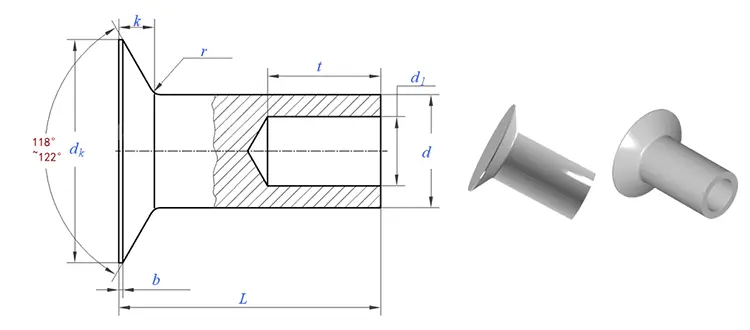

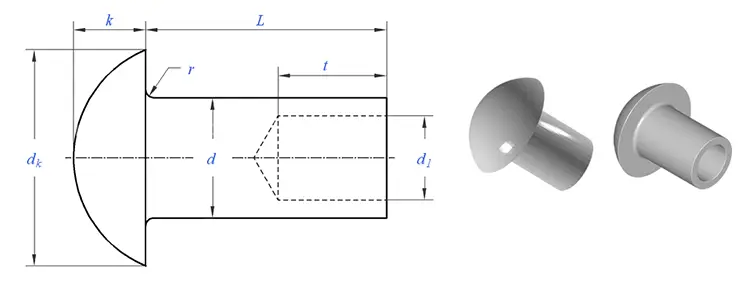

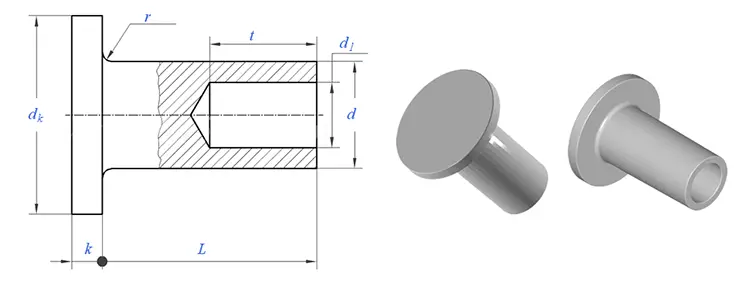

Snelle referentie – Afmetingen en toleranties

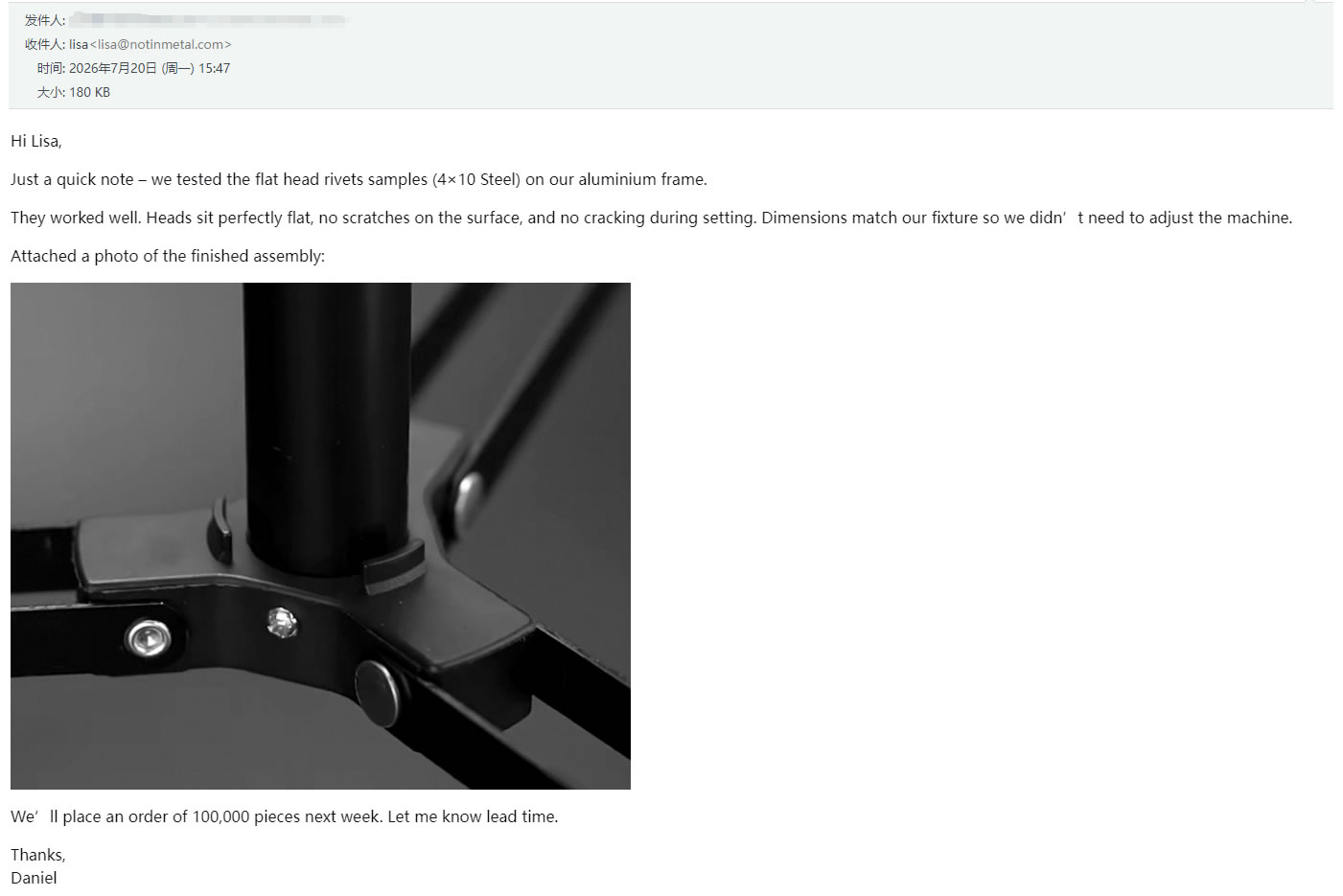

Wat onze klanten zeggen – echte feedback

Drie vragen die we vaak beantwoorden

Vraag: "Wat is het verschil tussen koperen en messing halfbuisvormige klinknagels voor elektrische toepassingen?"

A: Koper biedt 100% IACS-geleidingsvermogen; messing biedt ~28%. Als uw klinknagel stroom moet voeren, is koper de juiste keuze. Messing is harder en biedt een betere slijtvastheid voor mechanische toepassingen, maar voor elektrische, thermische of antimicrobiële vereisten wint koper elke keer. Het semi-buisvormige ontwerp is verkrijgbaar in beide materialen, maar koper wordt gespecificeerd wanneer de geleidbaarheid van cruciaal belang is.

Vraag: "Waarom kiezen voor semi-buisvormig koper in plaats van massief koper voor elektrische aansluitingen?"

A: Het semi-buisvormige ontwerp vermindert de instelkracht met 70% terwijl dezelfde IACS-geleidingsvermogen van 100% behouden blijft. Voor de productie van grote volumes – zoals het geval van de omvormer voor zonne-energie hierboven – betekent dit een snellere montage, lichter persen en minder slijtage van het gereedschap. Massieve koperen klinknagels zijn nog steeds de juiste keuze voor structurele toepassingen waarbij maximale schuifsterkte vereist is. Voor de meeste elektrische verbindingen biedt semi-buisvormig meer dan voldoende sterkte met een betere productie-efficiëntie.

Vraag: "Mijn koperen semi-buisvormige klinknagels barsten tijdens de installatie. Wat veroorzaakt dit en hoe kan ik dit repareren?"

A: Barsten tijdens het zetten is een van de meest voorkomende problemen die we horen bij koperen halfbuisvormige klinknagels. Koper is zacht en taai, maar kan nog steeds barsten als de omstandigheden niet goed zijn. Dit zijn de meest waarschijnlijke oorzaken en oplossingen:

Oorzaak 1:De lengte van het vat is te kort voor uw materiaalstapel. Als de lengte van de loop niet 1,5-2,0 mm groter is dan de materiaaldikte, komt het holle gedeelte naar buiten voordat de clinch ontstaat – de muur kan nergens heen en barst. Oplossing: Meet de totale stapeldikte en voeg 1,5–2,0 mm toe. Bij uw volgende bestelling kunnen wij de looplengte aanpassen.

Oorzaak 2:De instelkracht is te hoog. Koper is zacht en heeft niet dezelfde druk nodig als staal. Halfbuisvormige klinknagels hebben slechts 25-30% van de kracht nodig die nodig is voor massieve klinknagels. Als uw pers te hoog staat ingesteld, zal de holle wand barsten in plaats van soepel rollen. Oplossing: Verlaag de instelkracht met 30% en test opnieuw.

Oorzaak 3:De gatgrootte is te krap. Als het gat te klein is, wordt de loop tijdens het inbrengen overmatig samengedrukt, waardoor de muur verzwakt voordat het uitharden zelfs maar begint. Oplossing: Vergroot de gatgrootte tot schachtdiameter + 0,15–0,20 mm.

Oorzaak 4:De diepte van de holte is te diep. Als de holte groter is dan 55% van de lengte van het vat, is de resterende wand te dun om de rolbeweging te ondersteunen. Oplossing: Bij uw volgende bestelling kunnen we de holtediepte aanpassen tot 45-50% van de cilinderlengte.

Als u barsten ondervindt en geen van deze oplossingen het probleem oplost, stuur ons dan een monster van uw gebarsten klinknagels en uw materiaalstapel. We zullen de storing analyseren en kosteloos een specifieke oplossing aanbevelen.
