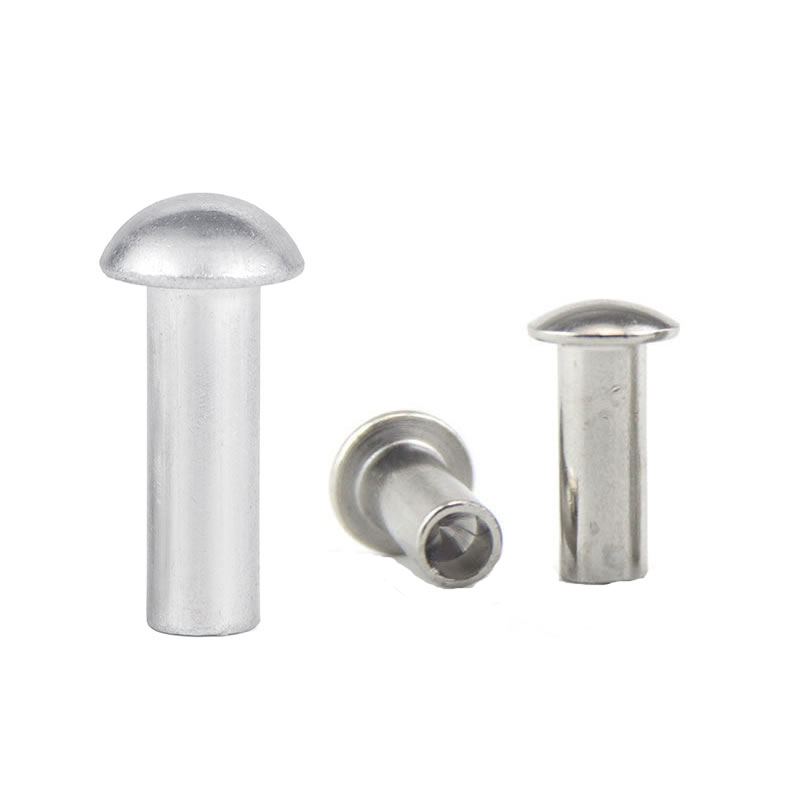

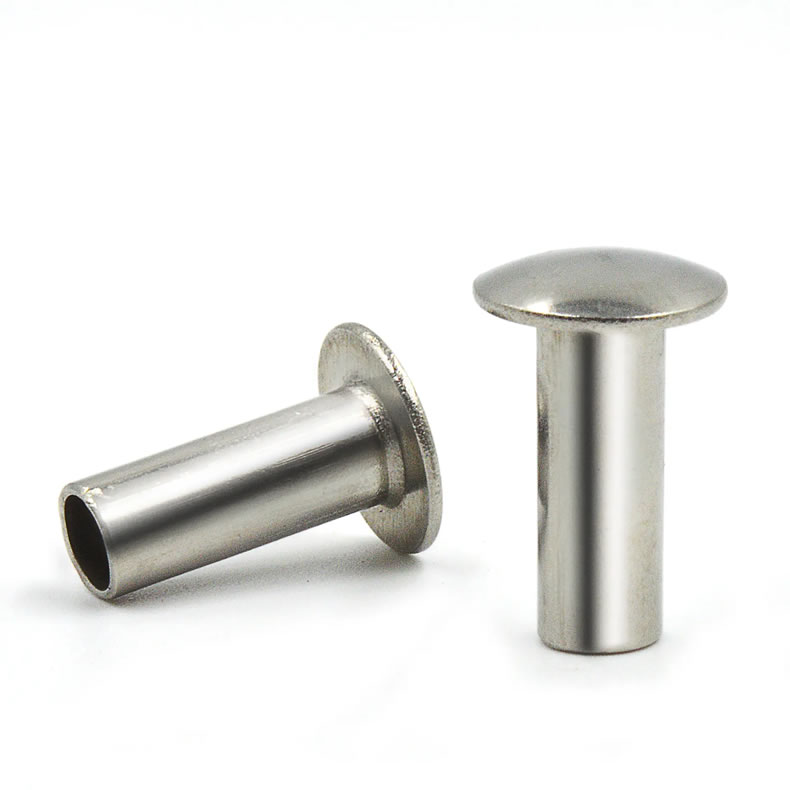

Semi-holle klinknagels met pankop

Tussen de hoge koepel van een ronde kop en het lage profiel van een platte kop ligt de bolvormige kop. Het heeft een brede, licht gewelfde bovenkant met een korte verticale zijde – als een ondersteboven gekeerd pan. Voor monteurs die meer draagoppervlak nodig hebben dan een ronde kop, maar meer kophoogte dan een platte kop, bieden semi-holle klinknagels met bolle kop een praktisch compromis.

Nuote Metals semi-holle klinknagels met koude kop, van koolstofarm staal, roestvrij staal (304/316) en messing. De halfholle holte vermindert de zetkracht met ongeveer 70% vergeleken met een massieve klinknagel. Deze pagina geeft eerst de technische details en laat vervolgens zien hoe een fabrikant van statieven onze klinknagels gebruikte om een ​​gewichtsbesparende uitdaging op te lossen.

Technische specificaties – wat u krijgt

Hoofdgeometrie – Pan versus anderen

De bolkop wordt vaak verward met een ronde kop, maar de rechte zijwand geeft hem een ​​groter, vlakker draagoppervlak – ideaal voor dunne platen of plastic zonder er industrieel uit te zien.

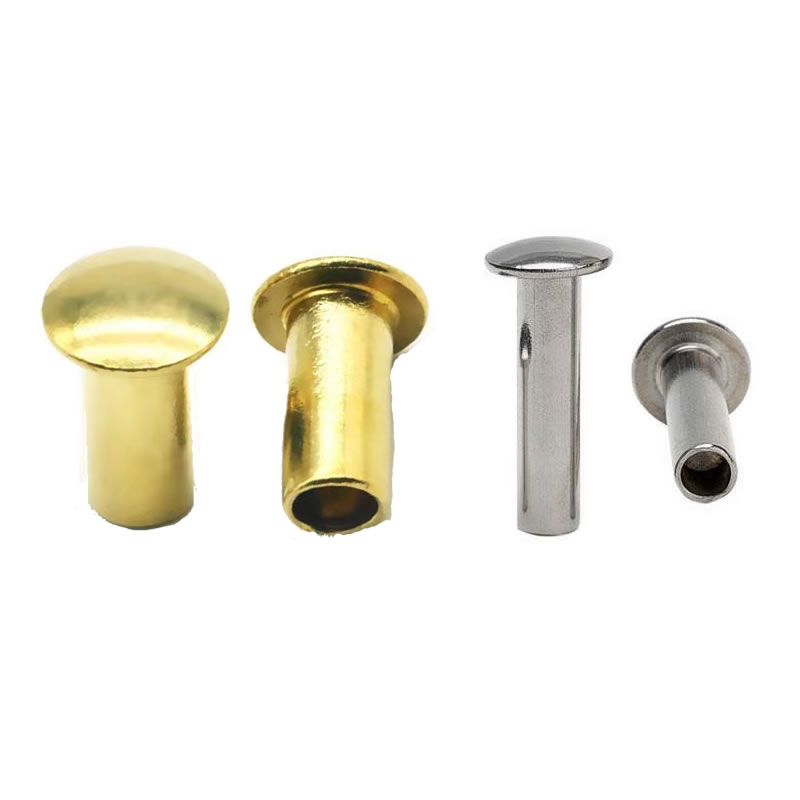

Materiaal opties

Standaardafmetingen (staal, pankop)

Toleranties: schacht ±0,05 mm, kopdiameter ±0,15 mm, lengte ±0,15 mm. Aangepaste lengtes beschikbaar.

Mechanische gegevens (5 mm staal, geplaatst in 2 mm aluminium)

Bekijk de onderstaande video om te zien hoe we een klinknagel maken

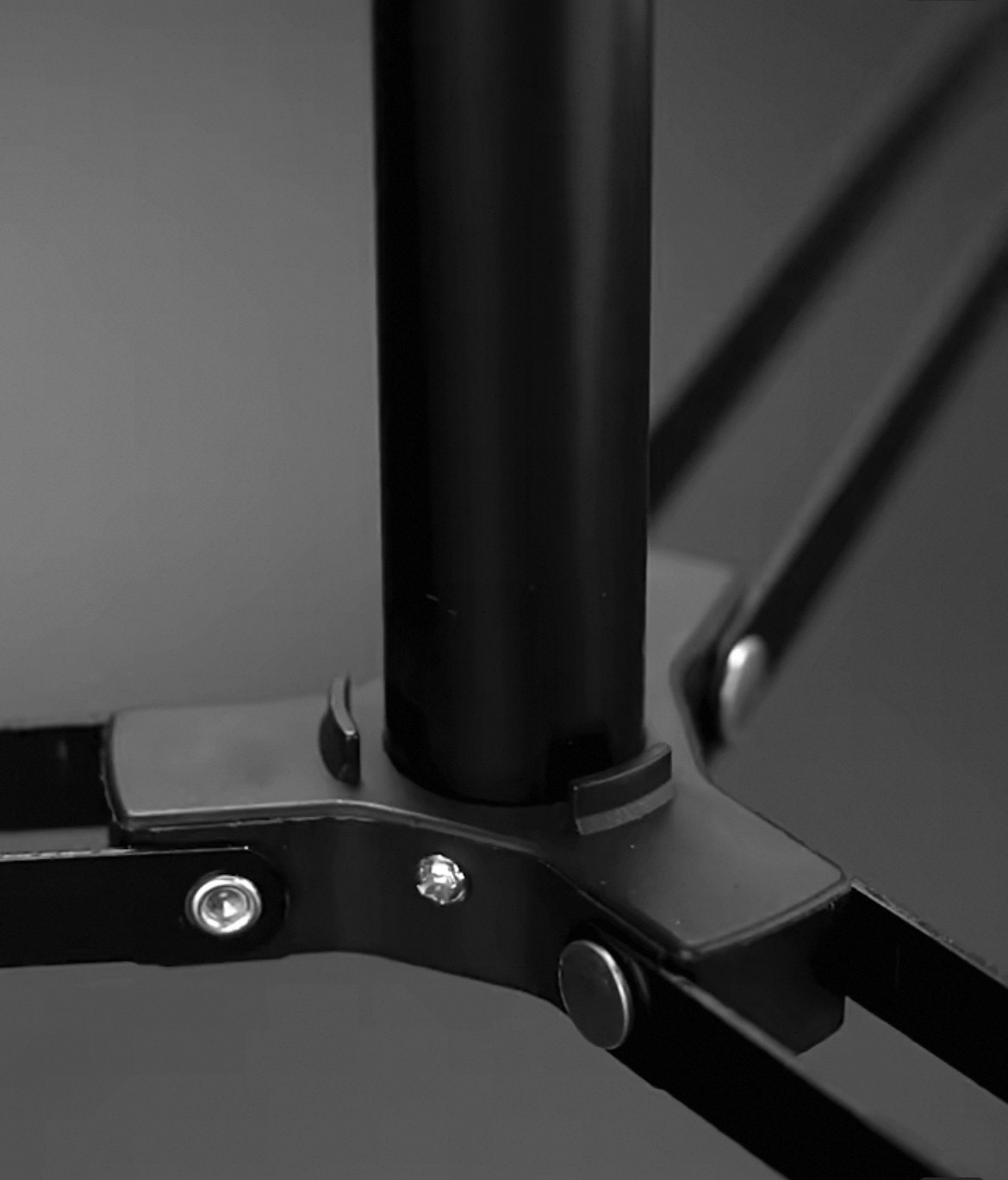

Eén toepassing: scharnieren voor camerastatiefpoten

Een fabrikant van statieven wilde het gewicht verminderen zonder aan kracht in te boeten. Het beenscharnier maakte gebruik van massieve stalen klinknagels die onnodige massa toevoegden en zware instelkrachten vereisten waardoor soms de scharnierbeugels van magnesiumlegering scheurden.

Nuote Metals stelde 304 roestvrijstalen semi-holle klinknagels voor met een ronde kop - 4 mm schacht, 8 mm platte kop, 8 mm cilinderlengte. De panhead zorgde voor een groter draagoppervlak dan een ronde kop, waardoor de spanning op het magnesium werd verminderd. De halfholle holte verminderde de hardingskracht van 4 ton naar 1,4 ton – geen scheuren meer. Het roestvrij staal 304 paste bij de afwerking van de pootbuizen.

Het statiefbedrijf testte 500 klinknagels verdeeld over 100 eenheden. Na 10.000 open-dicht-cycli geen loskomen of corrosie. Ze verminderden het totale scharniergewicht met 12% en de montagetijd met 20%. Ze gebruiken nu onze semi-holle klinknagels met bolkop voor hun gehele professionele statieflijn.

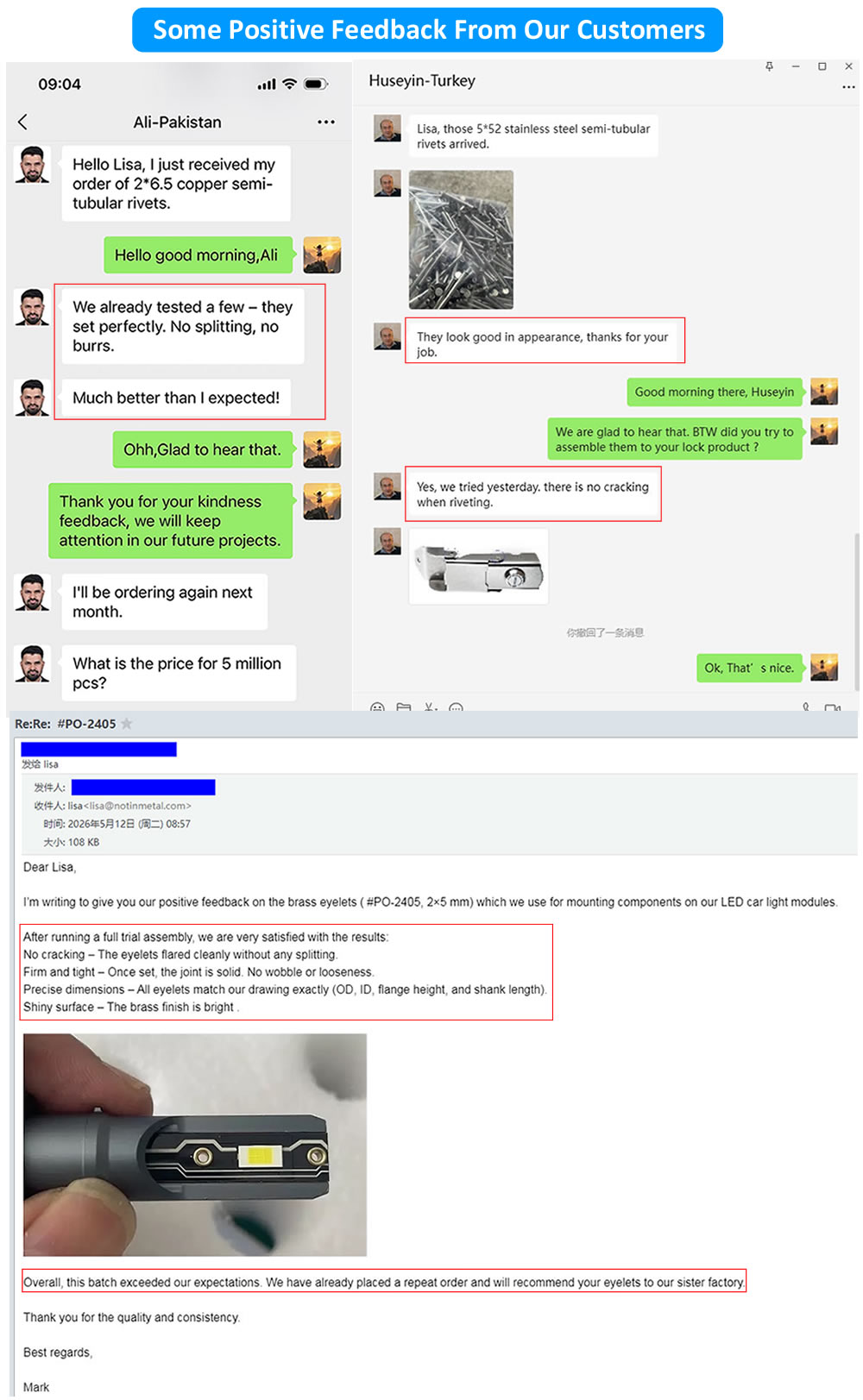

Echte klantfeedback

Hoe wij de kwaliteit controleren: één klinknagel, acht controles

Wij vertrouwen niet op geluk. Elke partij semi-holle klinknagels met bolkop gaat door acht afzonderlijke kwaliteitspoorten. Het principe is eenvoudig: meet vroeg, meet vaak en ga er nooit van uit.

• Controle van de diameter van het ruwe materiaal – Binnenkomende draad wordt gemeten met een lasermicrometer. Diametertolerantie: ±0,02 mm. Elke spoel buiten dit bereik wordt afgewezen voordat deze onze headers raakt.
• Hardheidscontrole van grondstoffen – Een monster van elke spoel wordt getest op een Rockwell-hardheidsmeter. Voor koolstofarm staal hebben we HRB 70–85 nodig. Te zacht en de klinknagel zal tijdens het koersen vervormen. Te hard en de holte kan barsten.
• Controle op uiterlijk van het eerste artikel – Na het instellen van het gereedschap worden de eerste 10 klinknagels visueel geïnspecteerd onder vergroting. We zoeken naar scheuren, flitsen, oneffenheden in de kop of vlekken op het oppervlak. Elk zichtbaar defect stopt de pers.
• Controle van de afmetingen van het eerste artikel – Dezelfde 10 klinknagels worden gemeten op een optische comparator. Kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte. Alles moet binnen de tekentoleranties vallen voordat de productie begint.
• Controles tijdens het proces – Tijdens massaproductie trekt de operator elke 500 stuks vijf klinknagels. De afmetingen worden geverifieerd met digitale schuifmaten en een go/no-go-meter voor de diepte van de caviteit. Elke afwijking leidt tot aanpassing van het gereedschap.
• Testinstelling (proefklinken) – Elke 2.000 stuks plaatsen we 3 klinknagels in een representatief materiaalmonster (dezelfde dikte en type als uw montage). De clinch wordt geïnspecteerd op symmetrie en strakheid. Er worden geen losse of gebarsten klinknagels geaccepteerd.
• Zoutsproeitest (indien vereist) – Voor buiten- of maritieme toepassingen sturen we monsters naar ons laboratorium voor ASTM B117-zoutsproeitests. 304-klasse: 200–500 uur. 316 graad: 1.000+ uur. Bij de partij wordt een certificaat afgegeven.
• Laatste uitgaande inspectie – Vóór het verpakken gaat elke klinknagel door een optische sorteermachine. Camera's controleren de kopdiameter, kophoogte, schachtdiameter, totale lengte en holtediepte. Afgekeurde artikelen worden automatisch uitgeworpen. Vervolgens wordt een willekeurig AQL-monster (niveau II, 1.0) getrokken voor handmatige verificatie.

Een semi-holle klinknagel met bolkop die alle acht stappen overleeft, is klaar om onze fabriek te verlaten. Van elke controle bewaren wij vijf jaar lang een administratie.

Wat u ontvangt bij elke bestelling

• Molentestcertificaat (chemie, treksterkte)
• Dimensionaal inspectierapport (10 stuks)
• Testinstelrapport (clinchfoto's, trekkracht indien gemeten)
• Coating- of passivatiecertificaat (indien van toepassing)
• Zoutsproeitestcertificaat (indien aangevraagd)
• Certificaat van overeenstemming

Nuote Metals is ISO 9001:2015 gecertificeerd. RoHS- en REACH-verklaringen verstrekt.

Beleid

• Monsters– 20–50 gratis stuks voor standaard voorraadmaten (klant betaalt verzendkosten)
• MOQ– 2.000 stuks (staal/messing), 3.000 (roestvrij)
• Levertijd (voorraad)– 5-7 werkdagen
• Doorlooptijd (aangepast vat)– 12–15 dagen
• Gereedschapskosten– Geen voor standaard gereedschap met platte kop (schacht van 3–6 mm)

Drie vragen die we vaak beantwoorden

Vraag 1: Wanneer moet ik een halfholle klinknagel met ronde kop kiezen in plaats van een ronde kop of een platte kop?

A: Kies een bolkop als u een groter draagoppervlak nodig heeft dan een ronde kop (om doortrekking in zachte materialen te voorkomen), maar u ook meer kophoogte nodig heeft dan een platte kop (om esthetische redenen of om redenen van speling). De rechte zijwand van de panhead geeft hem een ​​strak, afgewerkt uiterlijk dat de voorkeur geniet op consumentenproducten zoals statieven, meubels en gereedschap. Ronde kop is eenvoudiger en goedkoper. Platte kop is voor verzonken toepassingen. Panhead is de “premium zichtbare” optie.

Vraag 2: Kunnen semi-holle klinknagels met bolle kop worden gebruikt in koolstofvezelonderdelen, zoals een statiefpoot?

A: Ja, maar er is zorg nodig. Koolstofvezel is bros en kan onder de klinknagelkop verpletteren. Het grotere draagoppervlak van de panhead helpt de belasting te verdelen. Gebruik een cilinderlengte die exact 1,0 mm langer is dan de materiaalstapel. Vastzetten met een pers (geen hamer) met lage kracht. Voor de statiefkoffer hierboven gebruikte de klant een aluminium beugel – geen koolstofvezel. We hebben platkopklinknagels geleverd voor drone-armen van koolstofvezel met een speciale, zacht uitgezette holte. Neem contact met ons op voor specifieke aanbevelingen.

Vraag 3: U biedt gratis monsters aan voor voorraadformaten. Wat zijn uw voorraadmaten voor semi-holle klinknagels met bolkop?

A: We houden de volgende maten op voorraad voor onmiddellijke bemonstering (20-50 stuks gratis, klant betaalt verzendkosten):

4 mm schacht, 8 mm kop, looplengtes 6 mm, 8 mm, 10 mm (staal, verzinkt)

5 mm schacht, 10 mm kop, looplengtes 8 mm, 10 mm, 12 mm (staal en roestvrij staal 304)

6 mm schacht, 12 mm kop, looplengtes 10 mm, 12 mm, 15 mm (alleen staal)

Voor andere maten of aangepaste lengtes bedraagt ​​de levertijd 12-15 dagen. Wij brengen geen extra kosten in rekening voor de eerste bemonstering op aangepaste formaten; u betaalt alleen verzendkosten.

Zie het Pan Head-verschil

We kunnen u 20 tot 50 stuks halfholle klinknagels met bolkop in het door u gekozen materiaal en formaat opsturen. Plaats ze in uw statiefscharnier, beugel of een ander geheel. Vergelijk het lageroppervlak en het instelgemak.

Neem contact op met Nuote Metals met uw schachtdiameter, looplengte en materiaal. Gratis monsters worden binnen één werkdag verzonden.
